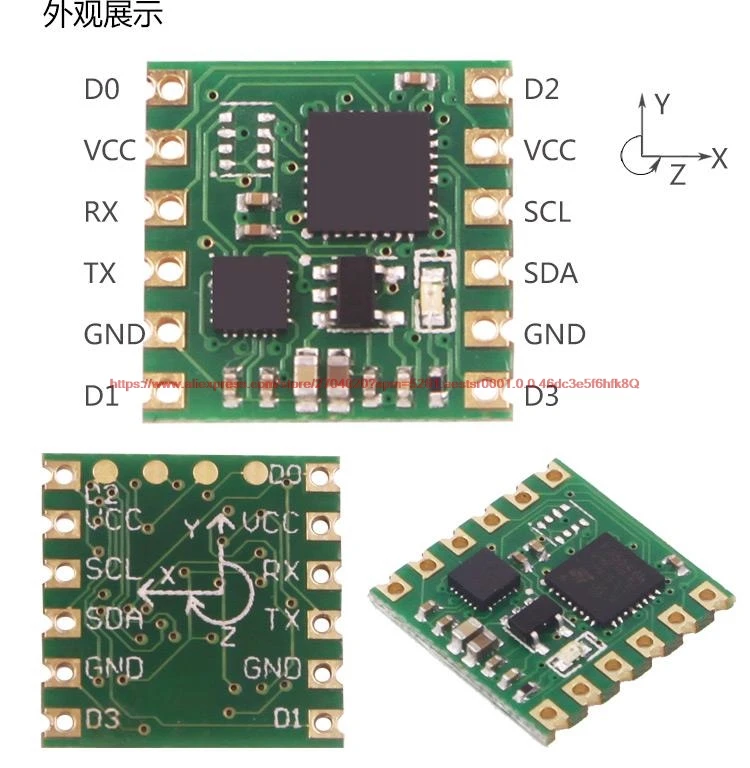

JY901 серийный 9-осевой акселерометр MPU6050 Гироскопический фильтр отношение угол

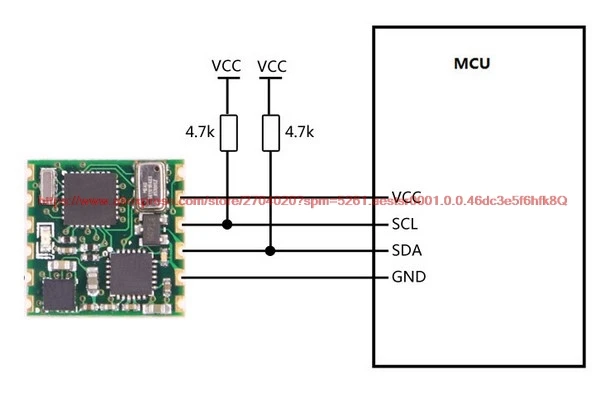

Модули серии «JY-901» интегрируют высокоточные гироскопы, акселерометры и геомагнитные датчики полей. Высокопроизводительные микропроцессоры, а также расширенное динамическое решение, а также динамический фильтр Kalman могут быстро решить текущее движение в режиме реального времени. Использование современной цифровой технологии фильтрации позволяет эффективно уменьшить уровень шума при измерении и повысить точность измерений. Модуль включает в себя модуль, обеспечивающий стабильное отношение, и динамический фильтр Kalman, чтобы точно выводить текущее отношение модуля в динамической среде. Отношение точность измерений составляет 0,01 градусов, и стабильность слишком высока. Производительность даже лучше, чем у некоторых профессиональных инклинометров! Модуль имеет встроенный стабилизации напряжения цепи, рабочее напряжение 3V ~ 6V, и пин-сопоставимо 3,3 V/5V встроенной системой. Легко подключить. Поддерживает как последовательные, так и IIC цифровые интерфейсы. Это удобно для пользователей, чтобы выбрать самый лучший способ подключения. Скорость последовательного порта регулируется от 2400bps до 921600bps, а интерфейс IIC поддерживает полную скорость 400K. Высокая скорость передачи данных 200 Гц. Содержимое входного может быть выбран произвольно, а выходная мощность может быть скорректирована. 4 порта расширения можно настроить как аналоговый вход, цифровой вход, цифровой выход, выход ШИМ и другие функции. С возможностью подключения GPS. Последовательные GPS-данные, которые отвечают стандарту на основе NMEA-0183, могут быть приняты для формирования интегрированного навигационного блока GPS-IMU. Процесс нанесения золотого покрытия может быть встроен в печатную плату пользователя. 4-слойная печатная плата технологии, тонкий, компактный и надежный.        Информация о продукте: 1, Напряжение: 3 В ~ 6 В2, ток: <40 мА3, объем: 15,24 мм X 15,24 мм X 2 мм4, контактной площадки: вверх и вниз 100mil (2,54 мм), около 600mil (15,24 мм)5. Измерение размеров: разгон: 3D, угловая скорость: 3D, магнитное поле: 3D, угол: 3D, давление: 1D, GPS: 3D6, диапазон: разгон: ± 16 г, угловая скорость: ± 2000 °/С, угол ± 180 °.7. Разрешение: разгон: 6,1 E-5g, угловая скорость: 7,6 E-3 °/С.8. Стабильность: ускорение: 0,01g, угловых скоростей 0,05 °/s.9, отношение стабильность измерения: 0,01 °.10. Данные на выходе: время, ускорения, угловая скорость, угол, магнитное поле, состояние порта, давление воздуха (JY-91B), высота (JY-91B), широта и долгота (GPS необходимо подключать), и скорость полета (необходимо подключить GPS).10. Данные Выходная частота 0,1 Гц ~ 200 Гц.11. Интерфейс передачи данных: последовательный порт (TTL уровень, скорость передачи данных поддерживает 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600), i2C (максимальная поддержка, высокая скорость, IIC, 400K)12, функция расширения порта: аналоговый вход (0 ~ VCC), цифровой вход, цифровой выход, выход ШИМ (период 1us-65535us, разрешение 1us)
