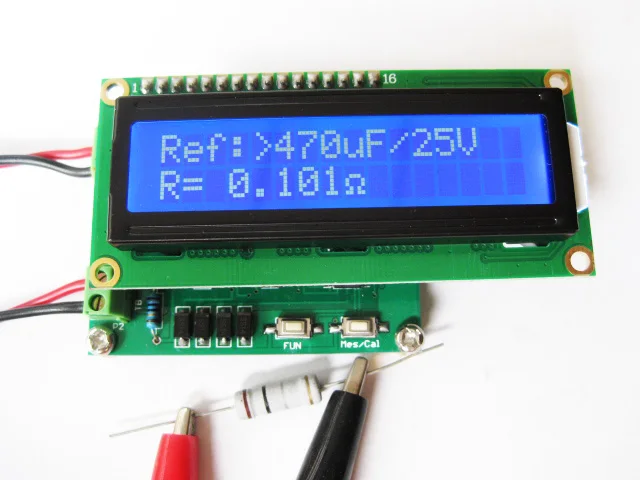

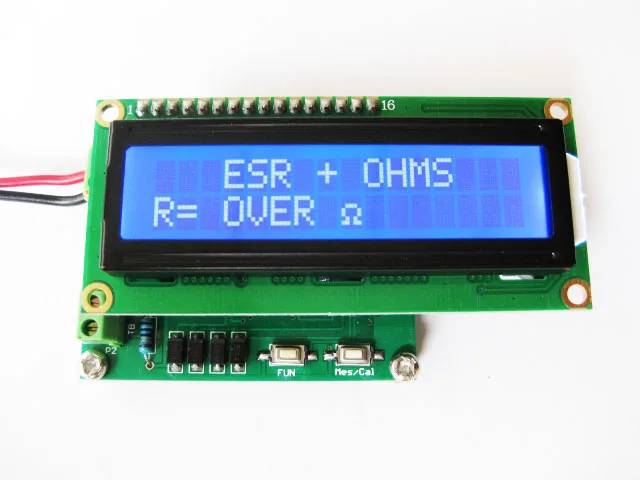

Бесплатная доставка HR200 Емкость он лайн измерительный прибор ESR тестер

 1. Краткое описание:HR200-это небольшой ESR Миллиомметр, который может измерять значение ESR электролитического конденсатора и измерять сопротивление омметра. Он прост в использовании.  Два. Применение продукта:Для измерения значения ESR электролитического конденсатора;Измерение значения сопротивления;   Три. Таблица технических параметров:ПРИМЕЧАНИЯ по параметрам проекта серийного номера1 Диапазон сопротивления от 0,001 до 120 Омега2 частоты измерения 100 K Гц3 разрешение измерения частоты 1 М Омега4 рабочее напряжение 7 ~ 12 В постоянного тока5 рабочих тока <50 мА6 рабочих температур-40 с ~ 65 градусов по Цельсию7 Температура хранения-40 с ~ 65 градусов по Цельсию8 Размер 57*45*20 мм Длина X Ширина X высота Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602. Четыре, описание интерфейса и соответствующие операцииP1 интерфейс (источник питания)VDD: источник питания (7 ~ 12 В)GND: блок питания отрицательного полюса Интерфейс P2 (измерение)TA: подключен к измерительному элементу.TB: подключен к измерительному элементу.  Четыре, описание ключаMes/Cal: Калибровочная Таблица (Калибровочная Таблица линии измерения короткого замыкания)Веселье: не было использовано; ESR является хорошим инструментом обслуживания 1. Для различия между электролитическим конденсатором и высокой точностьюESR-это параметр, непосредственно связанный с дефектом производительности емкости. Скрытые проблемы, такие как утечка электролита и сушка, или потеря электролита, могут быть обнаружены емкостью ESR. По словам иностранного производителя, мы можем определить более 95% электролитических конденсаторов с проблемами. Он не сказал 100%, потому что емкостные часы ESR (не специально разработанные) не могут обнаружить ошибку короткого замыкания между двумя контактами конденсатора. К счастью, вероятность таких ошибок в коротком замыкании намного ниже вероятность выхода из строя емкости. Внешняя производительность цепи будет легко проверяться обычным мультиметром, например, напряжение и сопротивление постоянного тока на обоих концах конденсатора намного ниже нормального значения. 2. Его можно измерить онлайн, не удаляя компоненты и значительно улучшая эффективность обнаружения.«Онлайн-измерение» означает, что компоненты не снимаются с печатной платы без подзарядки. Многие люди знают, что обычный диполюс, транзистор, сопротивление и другие дискретные компоненты могут быть обнаружены мультиметром онлайн, чтобы узнать процент успеха элемента отказа. Конденсатор не может работать, потому что сигнал переменного тока необходим, и мультиметр бесмощный. Поскольку электронные устройства обычно используют электролитические конденсаторы, некоторые устройства даже используют более 100 устройств. Удобство, вызванное онлайн-измерением, позволяет капитальному ремонту справиться с рабочей нагрузкой, и ее значение очень важно. 3. Малый объем, легкий вес, низкое энергопотребление, легко носить с собой, простой и гибкий в использовании.Конденсатор ESR meter питается от батарей, которые могут быть портативными. Его можно использовать без переключения на выключатель питания. Хотя мост LCR имеет функцию емкостного ESR метра, низкосортный внутренний LCR мост, который продается с высокой частотой тестирования всего 1 кГц, продает более 1000 юаней, так что застенчивые энтузиасты в сумке являются непомерно высокими. Большинство мостов LCR-это настольные инструменты. Они большие и тяжелые, и они должны быть подключены к рынку для работы. Перетаскивание хвоста при использовании делает людей чувствовать себя неудобно везде. Уровень тестирования ручного моста LCR обычно фиксируется с типичным значением 0,3 Vrms (i. e. 848 mVpp). Такой уровень достиг значения проводимости многих полупроводниковых устройств, что привело к некоторым ненадежным результатам онлайн-измерений. Эталонная Таблица сопротивления емкости ESR:  Испытательный конденсатор 16В 1000 мкФ  Испытательный конденсатор 16В 100мкФ  Испытательный резистор 10R    Испытательный резистор 0.1R  Испытательный резистор 0.22R Испытательный резистор 22R
