1. Описание:

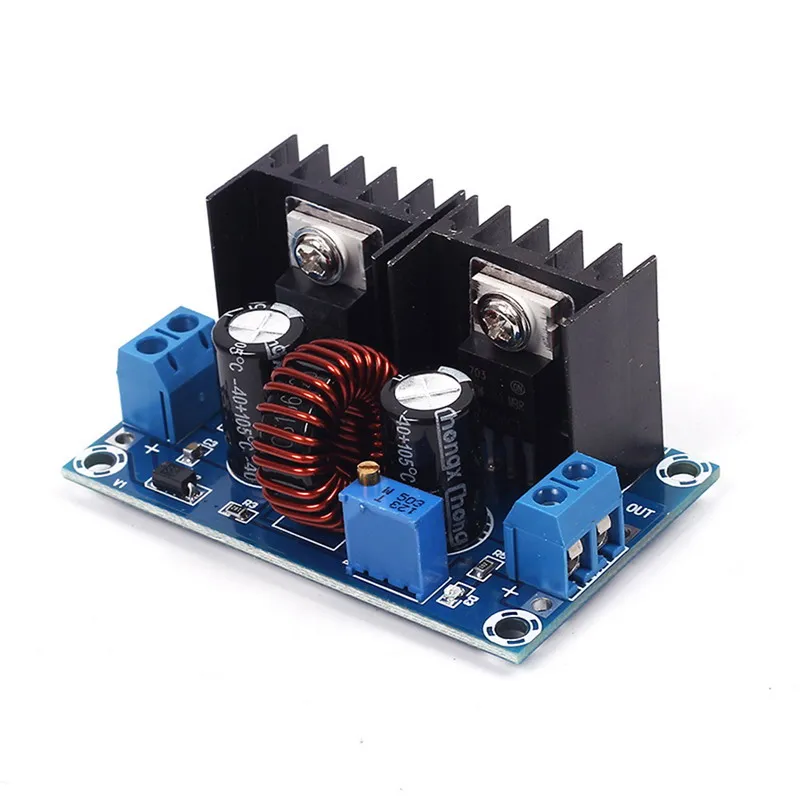

Этот модуль оснащен чипом XL4016, который находится в высокочастотном рабочем состоянии 180K, с высокой мощностью и высокой эффективностью.

Вход только DC-DC источника питания и максимального напряжения не более 40 В (входное напряжение переменного тока или выше 40 в немедленно повредит).

Этот модуль является понижающим блоком питания. Максимальный предельный ток составляет 8А, долгосрочная Рабочая рекомендация меньше или равна 5А.

Поскольку это понижающий модуль, выходной диапазон связан с входом. Пожалуйста, держите разницу в входном и выходном напряжении более 2 в или Следуйте следующим правилам:

Чехол с низким нагрузочным током, входным выходом 12 В макс. 11 в, входным выходом 24 В максимум 23 в, входным выходом 30 В максимум 29 в, входным выходом 40 в макс. 36 В.

2. Особенности:

1>. Высокая выходная мощность.

2>. Высокая выходная мощность тока.

3>. Регулируемый выход.

4>. Широкий вход напряжения.

5>. Высокая эффективность преобразования.

6>. Простая установка.

7>. Сильная теплоотдача.

3. Параметры:

1>. Название продукта: DC-DC понижающий модуль

2>. Модель продукта: XH-M407

3>. Входное напряжение: DC4-40V

4>. Выходное напряжение: DC1.25-36V

5>. Выходной ток: макс. 8А

6>. Выходная мощность: макс. 250 Вт

7>. Частота переключения: 180 кГц

8>. Эффективность работы: 95%

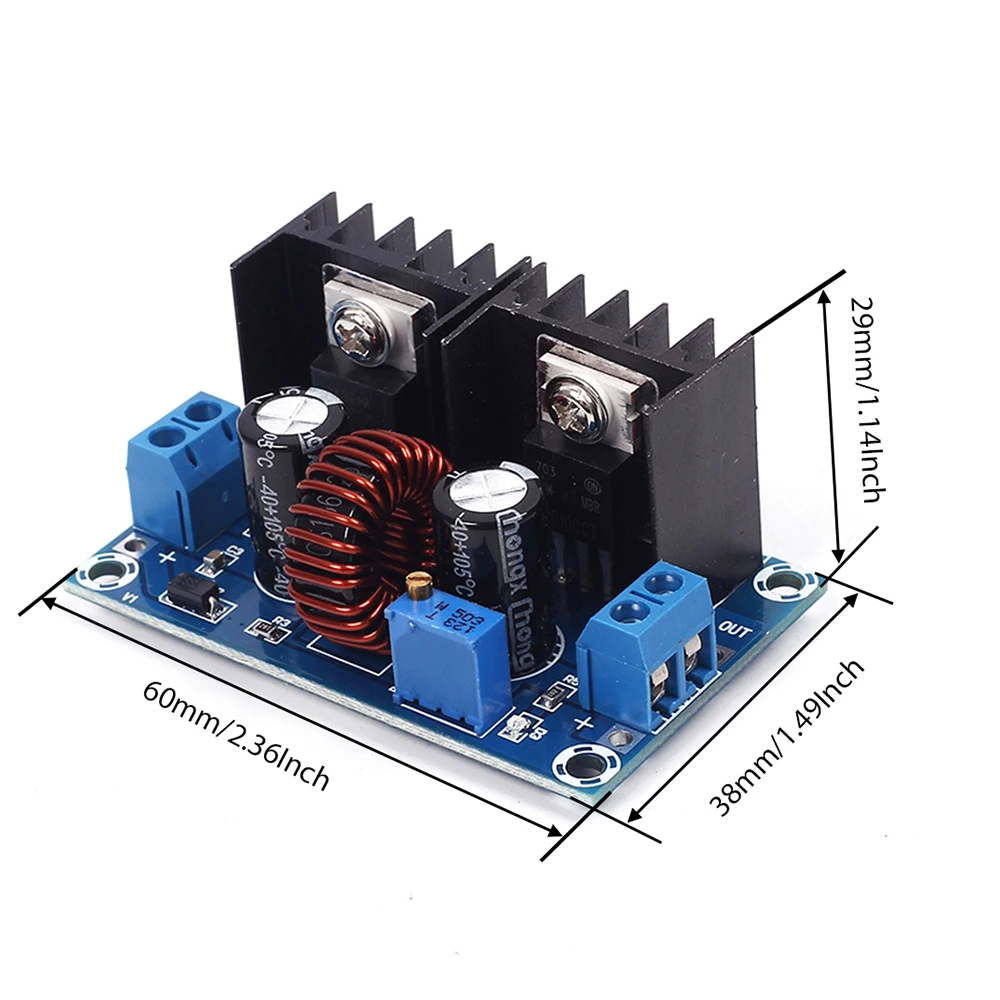

9>. Размер внешнего вида: 60*37*29 мм

4. Шаги по использованию:

1>. Определить требуемое выходное напряжение;

2>. Подключите питание к входному терминалу «In» at «+» и «-»;

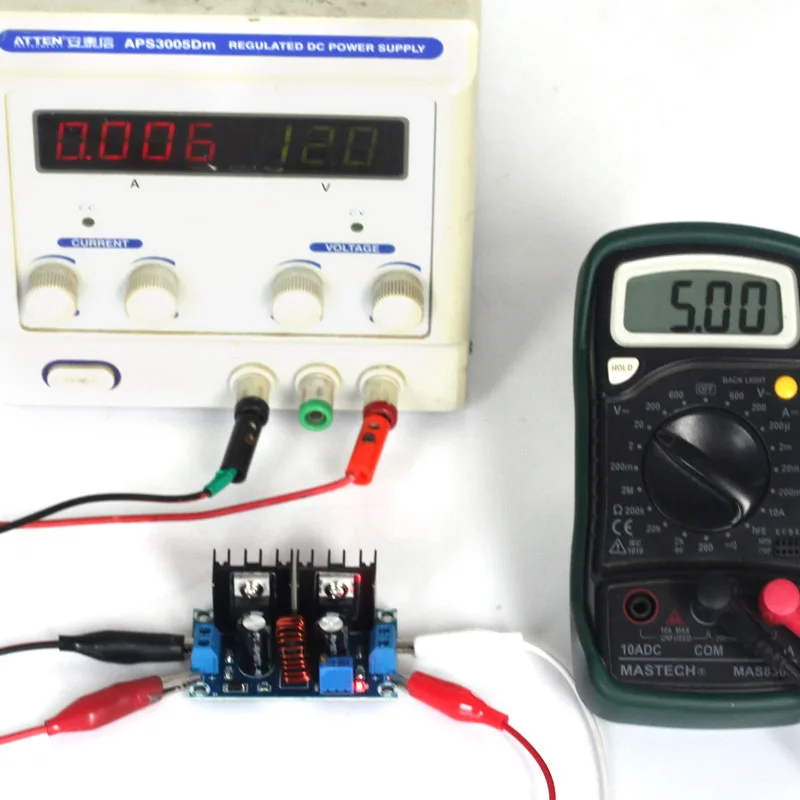

3>. Отрегулируйте потенциометр и проверьте выходное напряжение, чтобы оно достигло необходимого напряжения;

4>. Отключите входную мощность и Подсоедините нагрузку;

5>. Подключите входную мощность.

5. Применение:

1>. Люк контроля

2>. Оборудование для шкафа

3>. Кондиционирование воздуха системы

4>. Предохранение от контроля температуры

5>. Холодильник

6>. Морозильная камера

7>. Водонагреватель

8>. Хосты

6. Будьте осторожны:

1>. На входе продукта может использоваться только ток постоянного тока, такой как адаптер питания переключателя, батарея, литиевая батарея. Не может использоваться ток переменного тока, такой как генератор, трансформатор и т. д.

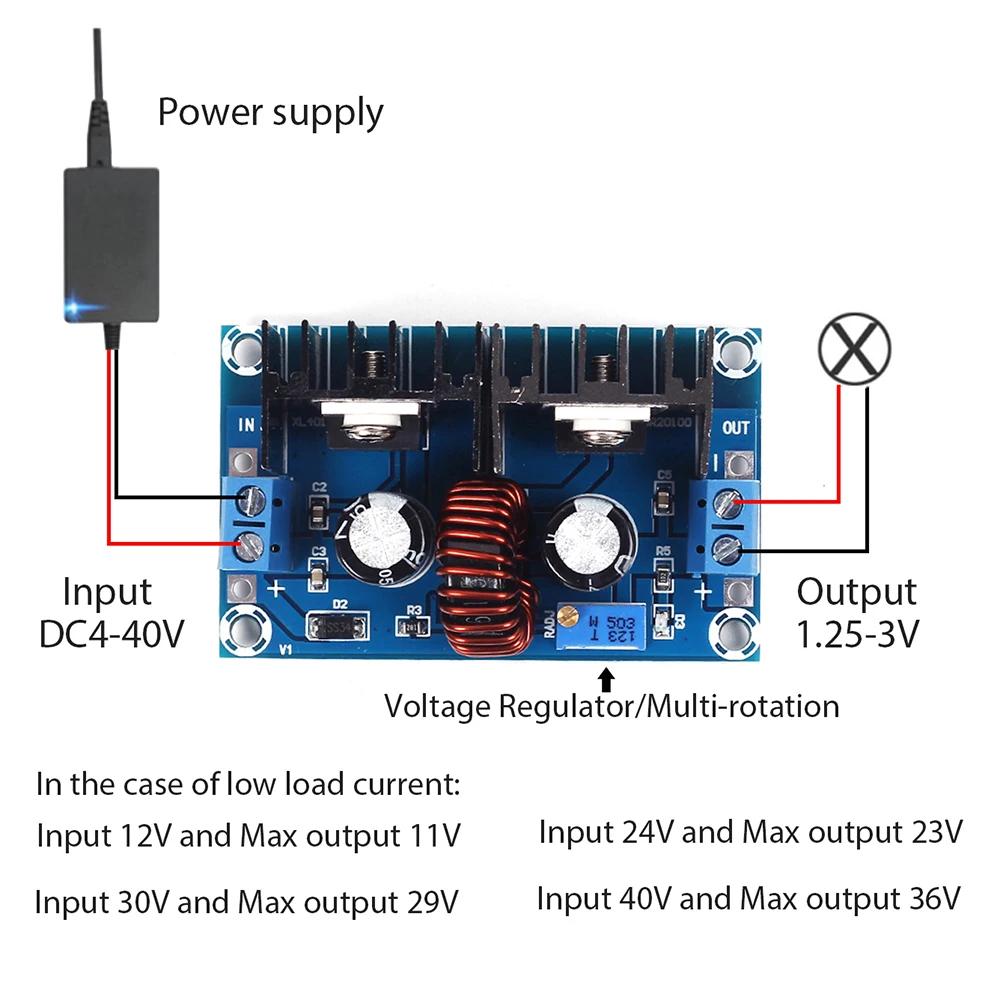

2>. Тип подключения. Левый терминал является входным, а правый-выходным. Этот продукт имеет anti-protection.But только для небольшой защиты тока, не может для большой защиты тока.

3>. Максимальный Вход продукта составляет 40 в, и будет сожжен более 40 В.

4>. Этот продукт является понижающим модулем, может только уменьшить напряжение. Выходное напряжение всегда ниже входного и имеет разность напряжения. Правило для регулирования напряжения является входным напряжением 12 В, и выход может быть передан только на 11 В. Вход 24 В и выход 23 В. Вход 30 в может выводить 29 в. Вход 40 В и выход 36 В.

5>. Максимальная нагрузка модуля составляет 8А. Если Входное напряжение не высокое, например, вход 12 В и выход 5 В, нагрузка может поддерживать 8А. Если вход 24 В и выходное 12V, нагрузка 8A, модуль будет жарко, если вы хотите сделать вентилятор для рассеивания тепла, В противном случае использование тока будет уменьшено.

6>. Если выходное напряжение не может быть изменено, вам может потребоваться повернуть потенциометр против часовой стрелки около 10 оборотов.

7. Частота задаваемых вопросов:

1>. Зачем регулировать потенциометр, но выходное напряжение не меняется?

В: Пожалуйста, поверните потенциометр против часовой стрелки более 10 поворотов, затем включите питание и отрегулируйте выход.
