Бесплатная доставка двухканальный высокоскоростной AD Модуль AD9226 параллельный 12

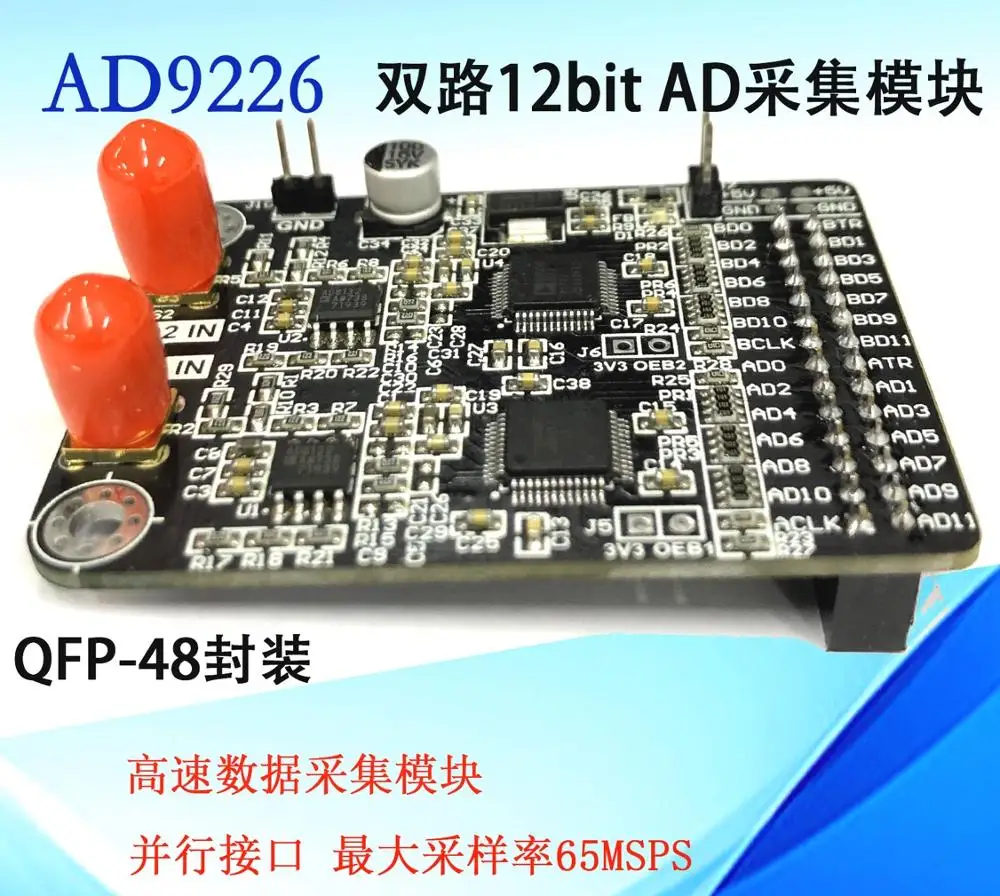

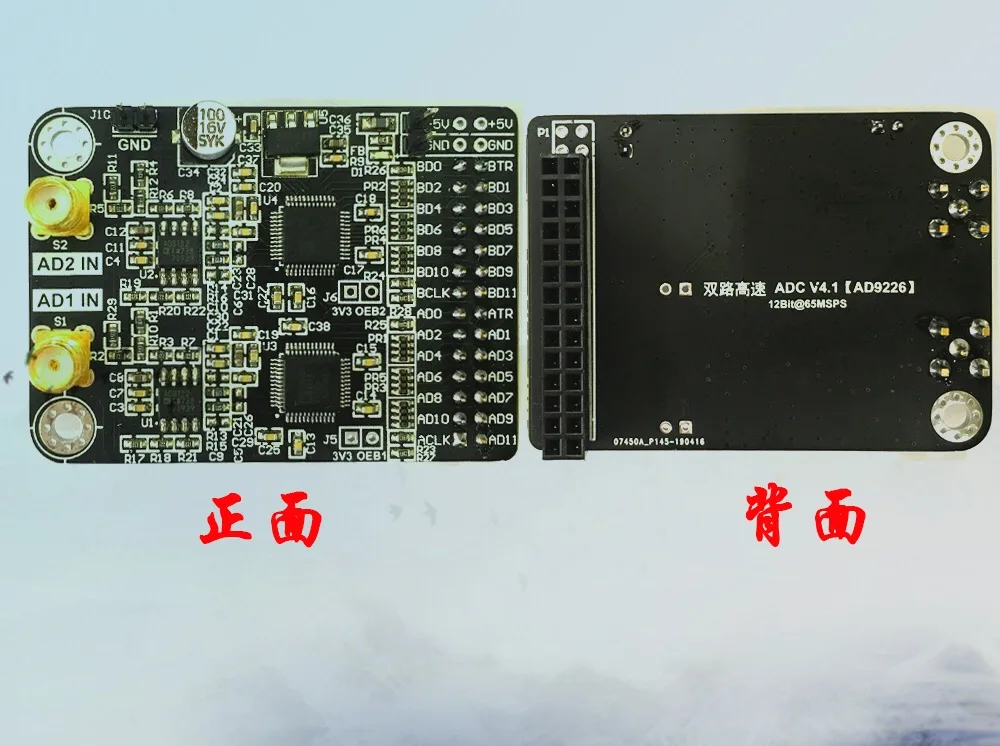

Краткое описание модуляЭтот модуль двойной высокоскоростной AD выбирает TI 12 бит высокоскоростной A/аналого-цифрового преобразователя с AD9226, которая включает в себя две AD9226. AD9226 использует многоступенчатую дифференциальную трубопроводную архитектуру с максимальной частотой дискретизации 65MSPS, одиночный источник питания с чипом и высокопроизводительным держателем образца и эталонным источником напряжения, что упрощает дизайн периферийной цепи, Соответствует промышленному применению и гарантирует отсутствие потери кода во всем диапазоне рабочих температур.Диапазон входного напряжения модуля составляет-5 В ~ + 5 В, и сигнал с пиковым значением 10Vpp может быть вход. Модуль использует затухание и офсетную цепь для регулировки входного сигнала и преобразования его в 1 В ~ 3 В (пиковое значение составляет 2Vpp), и сигнал входит в AD9226. То есть, когда вход-5 В, напряжение входа ADC составляет 3 в; Когда 0 В вход, напряжение входа ADC-2 в; при входе + 5 В напряжение входа ADC составляет 1 в. Схема блока конструкции высокоскоростного AD модуля показана на следующем рисунке.Основные особенности модуля заключаются в следующем:(1) модуль Функция: с подкладкой независимых 12 бит высокоскоростной модуль АЦП.(2) Максимальная скорость приема: 65MSPS.(2) аналоговый входной сигнал Амплитуда: + 5 В (i.e. 10 ВПП вход).(3) Полоса пропускания аналогового сигнала:-Полоса пропускания 3 дБ-350 МГц.(4) цифрового интерфейса: 3,3 V.(5) Блок питания: + 5 В одиночный источник питания.(6) входной интерфейс аналогового сигнала: интерфейс SMA.(7) Цифровой Интерфейс сигнала: 2x14 двойной ряд 2,54 spacer база с направлении сверху вниз. С источника питания интерфейс, 2x16 двойной ряд 2,54 интервал база используется, и в направлении вниз.(8) Этот модуль спроектировал разъем GND, чтобы подключить заземляющую ручку мультиметра для облегчения тестирования пользователя.(9) Индивидуальные модули могут быть настроены в соответствии с фактическими потребностями пользователей. Поскольку процесс отладки довольно громоздкий, необходимо добавить определенную плату за изготовление на заказ.
