Генератор сигналов 3 полосный ЖК дисплей модуль выход ШИМ импульсная Частота

Генератор сигналов 3 полосный ЖК дисплей модуль выход ШИМ импульсная Частота

Описание товара

3-полосный ЖК-дисплей
Основные характеристики модуля:

1. Трехполосный ШИМ-выход, Регулируемая частота, трехполосный Частотный выход, рабочий цикл можно регулировать самостоятельно, подходит для большинства случаев;
2. ЖК-дисплей с жидкокристаллическим дисплеем, частота и рабочий цикл, очень четкие, очень легко настроить
3. Широкий диапазон частот и высокая точность;
4. Серийная связь

Во-первых, описание модуля
3-полосный ШИМ-выход, широкий частотный диапазон, рабочий цикл можно регулировать независимо в реальном времени;
Частота делится на четыре диапазона и автоматически переключается:
1. XXX (без запятой): минимальная единица измерения-1 Гц, диапазон значений-1 Гц ~ 999 Гц;
2. Минимальная единица X. XX (Десятичная точка в сотнях) составляет 0,01 кГц, а диапазон значений-1,00 кГц ~ 9,99 кГц.
3. X. X (Десятичная точка в десяти цифрах): минимальная единица составляет 0,1 кГц; диапазон значений-10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка находится в десяти ста месте): минимальная единица-1 кГц; диапазон значений-1 кГц ~ 150 кГц

Е. Г. Частотный дисплей: 100 представляет PWM выход 100 Гц импульса;
1,01 представляет PWM выход 1,01 K импульса;
54,1 показывает PWM выход 54,1 кГц импульса;
1.2.4 показывает PWM выходной Пульс 124 кГц;

Значения рабочего цикла колеблются от 0 до 100%, где 100% выражено в %.
Все параметры настройки будут сохранены после выключения питания.

Во-вторых, настройки параметров

Модуль имеет 8 независимых клавиш для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), это очень просто, установка параметров автоматически сохраняет, выключение питания не теряется.

3-сторонняя Кнопка рабочего цикла может быть нажата одновременно, регулировка в реальном времени, ЖК-дисплей является циклом работы последней нажатой кнопки, в режиме реального времени очень сильный, может использоваться как простое сканирование в несколько способов работы.

В-третьих, параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30 В;
2. Диапазон частот: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне составляет около 2%;
4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;
5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равны;
6. Температура окружающей среды:-20 ~ + 70 °C.

В-четвертых, сфера применения:
1. Он используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования;
2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;
3. Генерирует регулируемые импульсы для использования MCU;
4. Генерирует регулируемые импульсы, контролирует соответствующую цепь (PWM затемнения и другие приложения).
V. Серийное управление (одноchip TTL уровень связи)
Стандарт связи: 9600 бит данных bps: 8
Стоп-бит: 1
Контрольная цифра: нет
Управление потоком: нет
1. Установите частоту ШИМ
"F101": частота настройки 101 Гц (001 ~ 999)
"F1.05": настройка частоты 1,05 кГц (1,00 ~ 9,99)
"F10.5": настройка частоты 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": частота настройки 105 кГц (1.0.0 ~ 1.5.0)
2. Установите рабочий цикл ШИМ
"Dx: yyy": Установите рабочий цикл PWM x: (1 ~ 3) PWM серийный номер, yyy: (000 ~ 100) рабочий цикл %;
Например, D1: 050, установите 1-й рабочий цикл PWM до 50%.
3. Прочитайте параметры настройки
Отправьте строку «чтение», чтобы прочитать заданные параметры.
Формат считывания данных: F156, D1: 052, D2: 059, D3: 058,
Успешно Установите Возврат: вниз;
Не удалось установить Возврат: осень.

Комплектация:
1 шт. x 3-полосный ШИМ-модуль

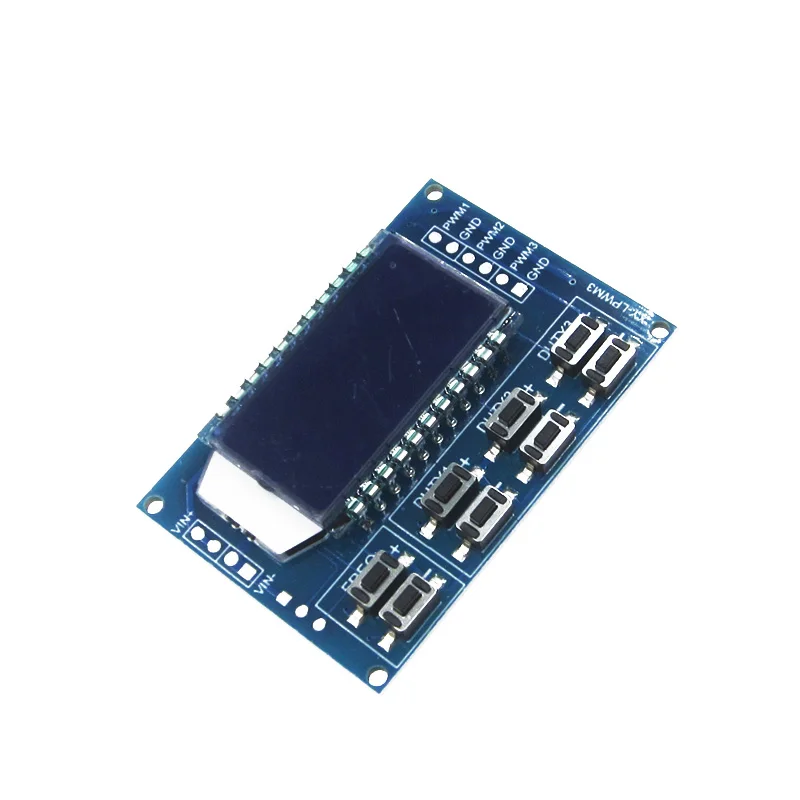

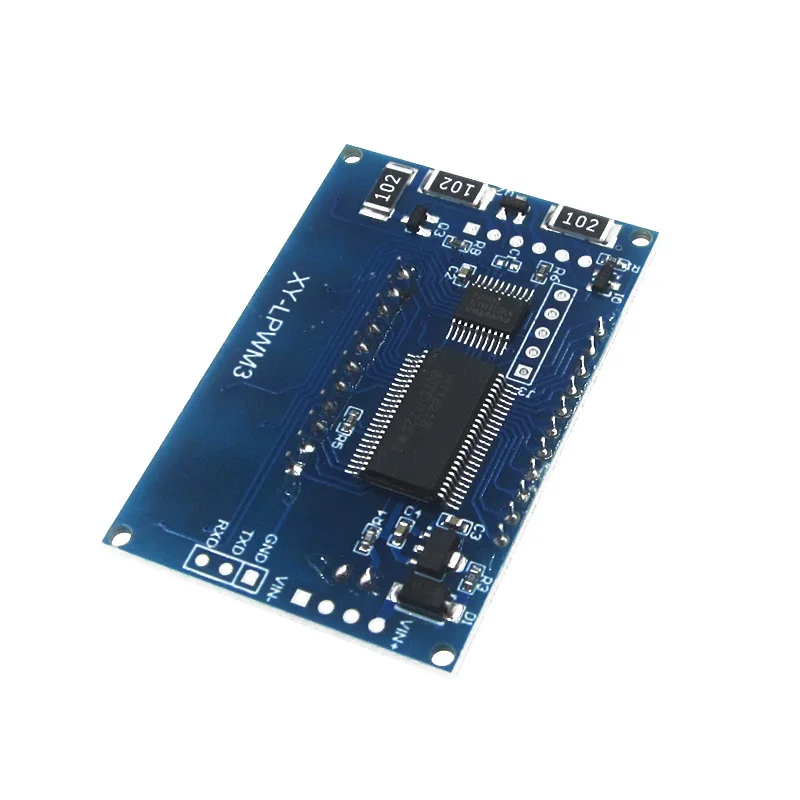

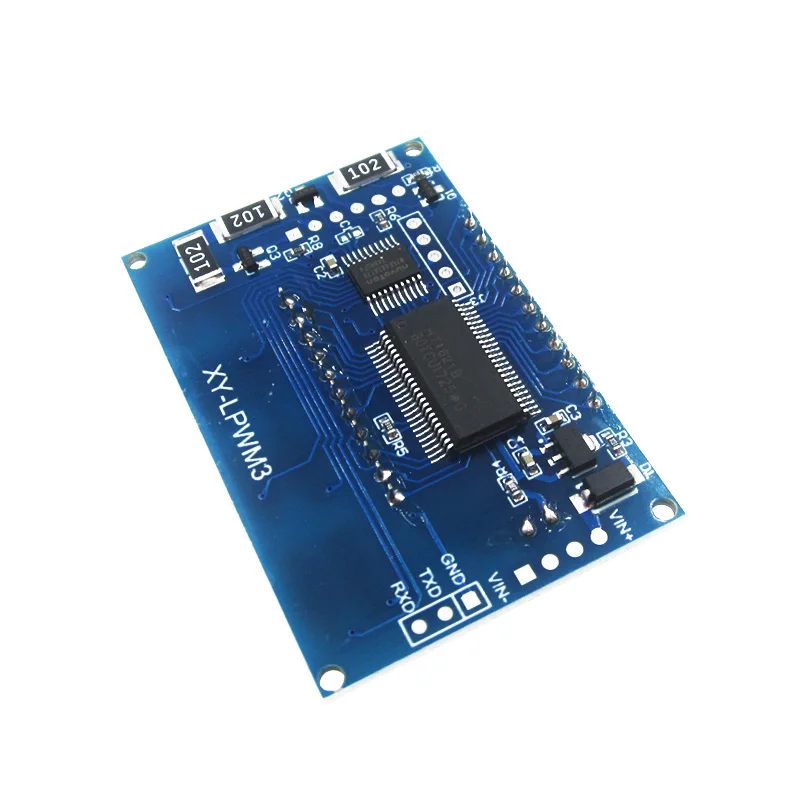

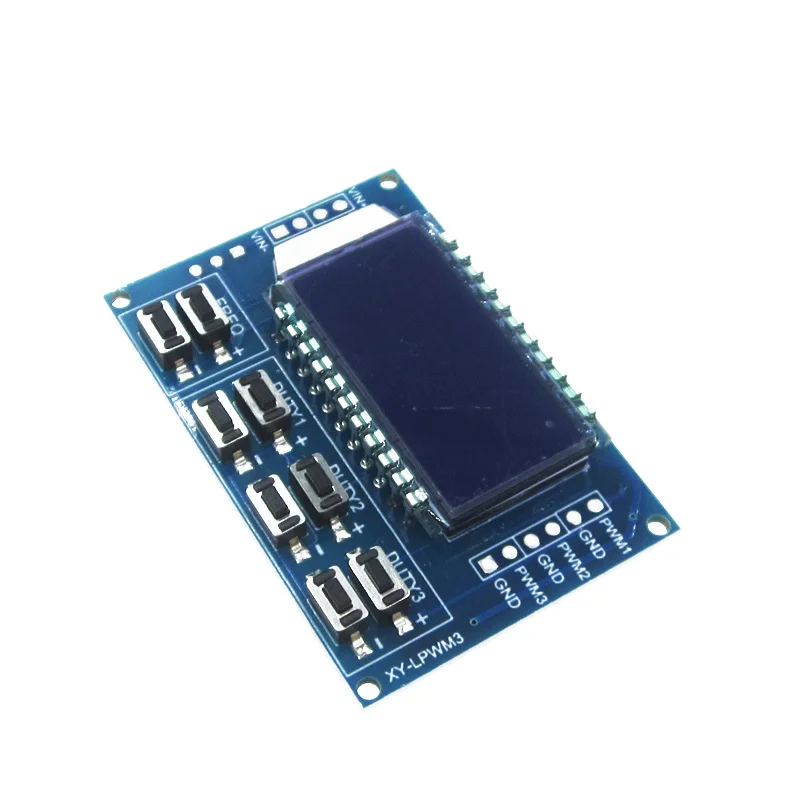

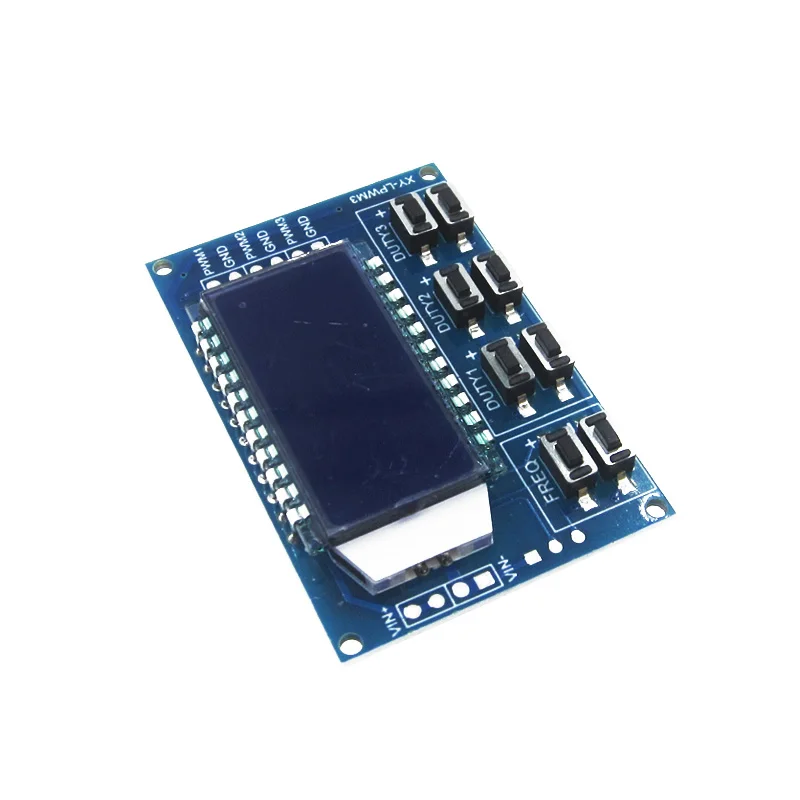

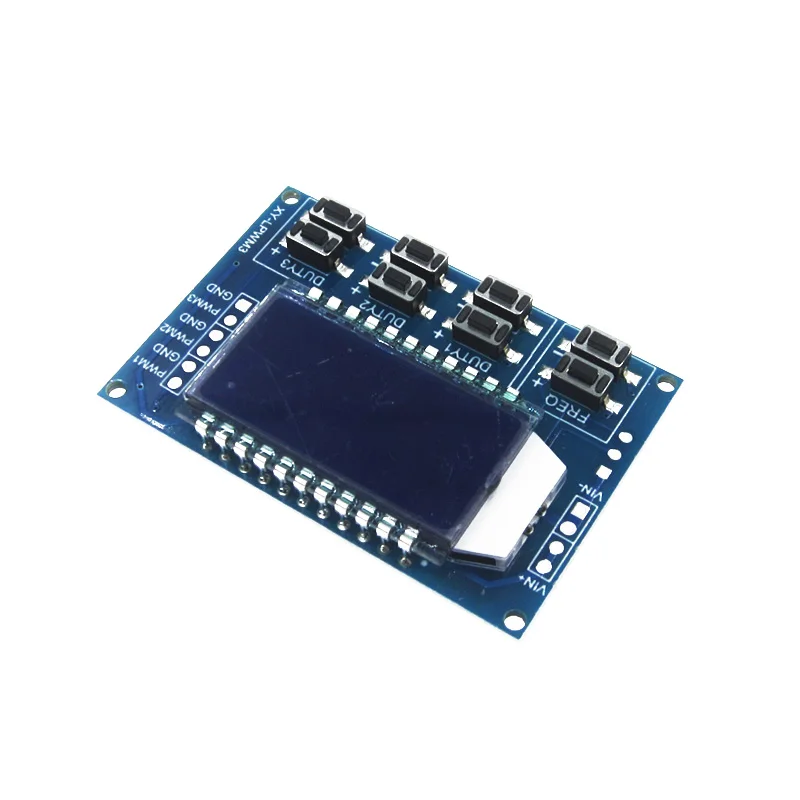

Фотографии товара
