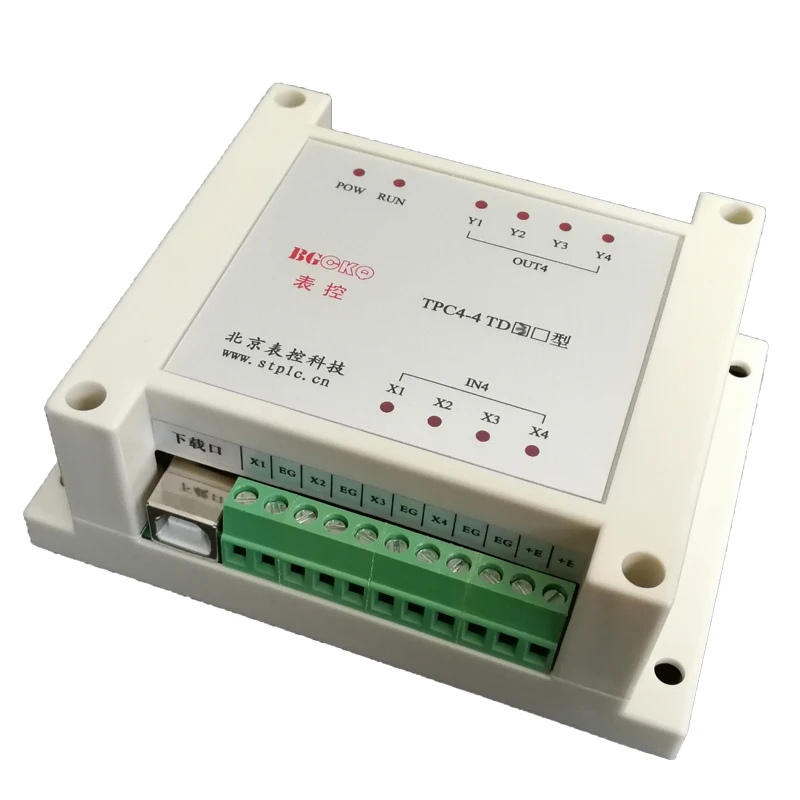

Настройка TPC4-4TD шагового серводвигателя цилиндра клапана Соленоидный клапан

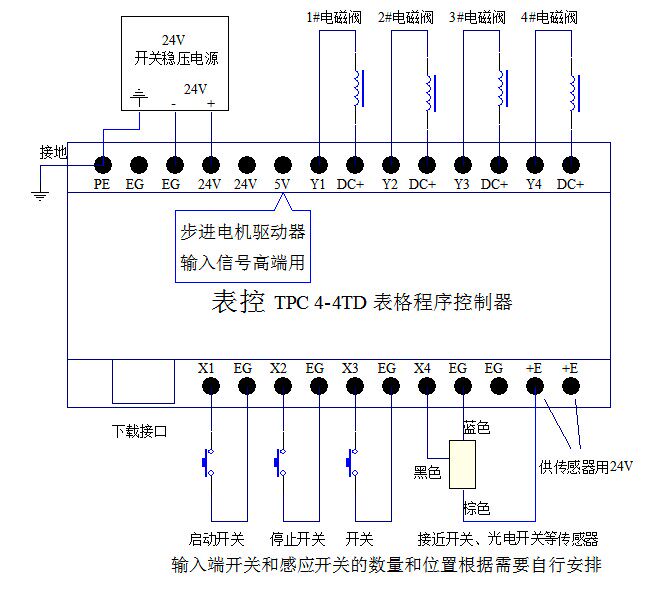

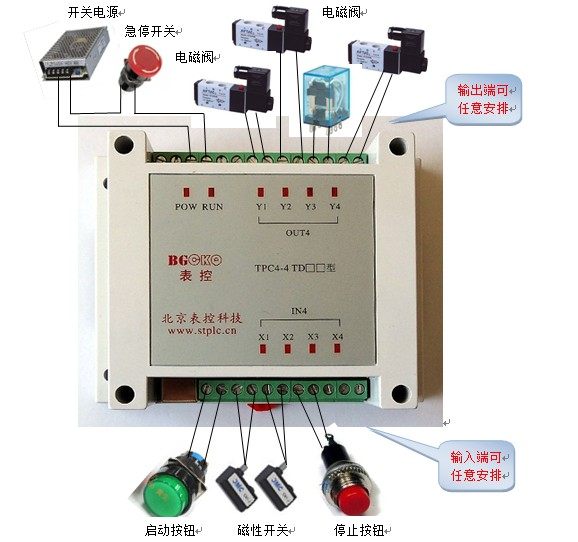

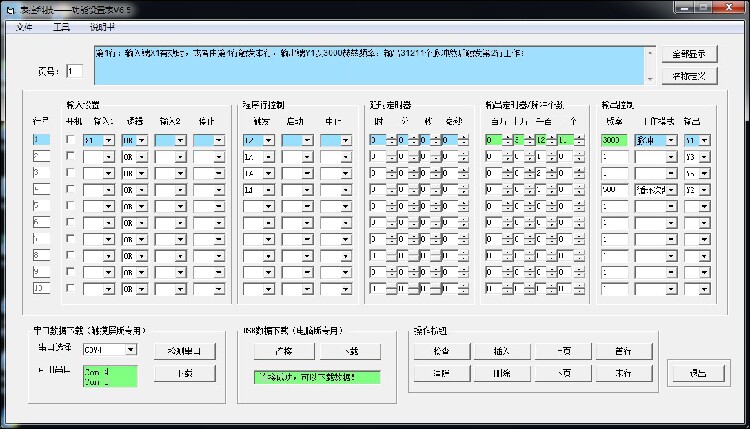

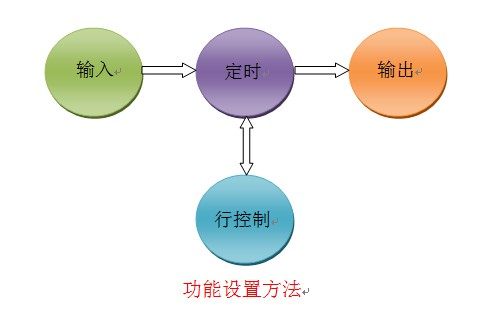

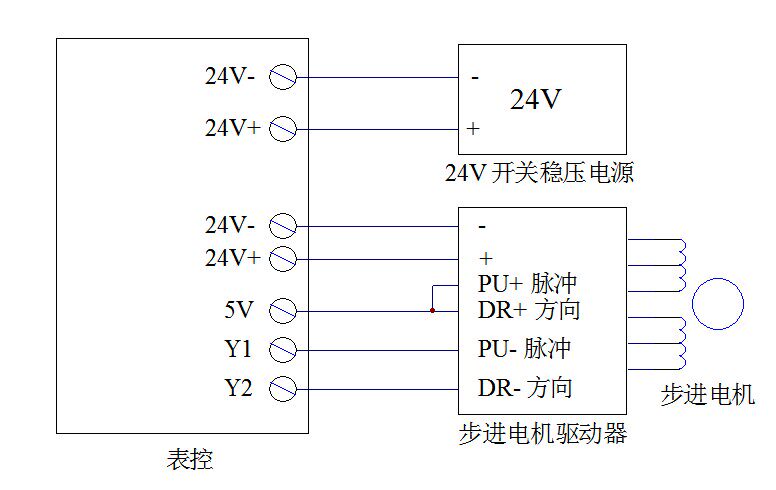

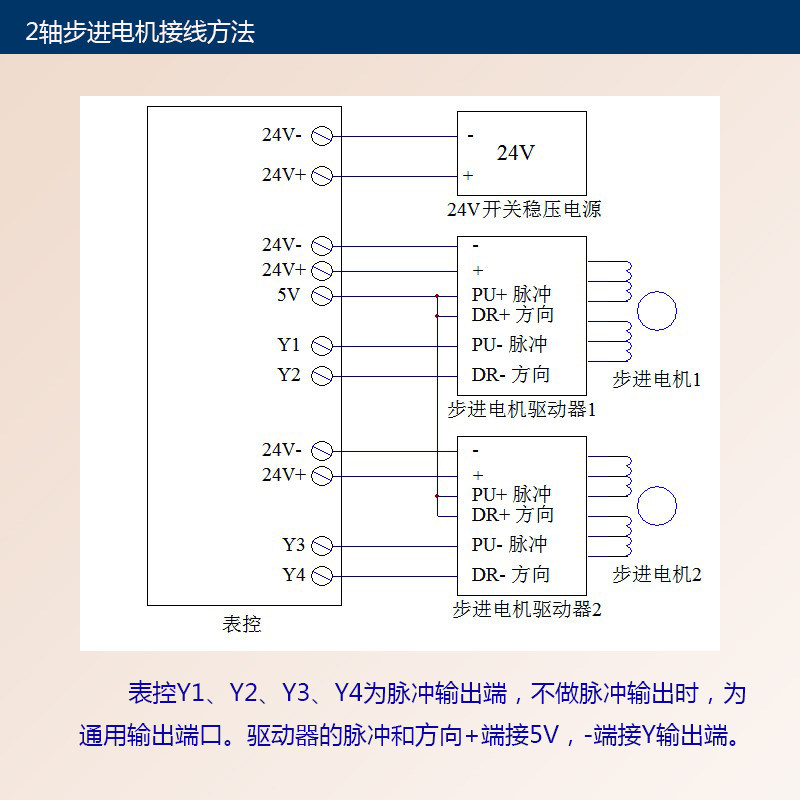

Методы работы и использования:Установите программный набор функций на компьютер (программное обеспечение и данные отправляются в почтовый ящик или официальный веб-сайт компании для загрузки), используйте мышь для выбора и настройки фактической функции на программном обеспечении настройки функции. Он в основном используется в форме метода замены программирования, более интуитивно и незнакомы с персоналом программирования. Настройте линию передачи данных, откройте переключатель питания 24 В, нажмите функцию, чтобы установить кнопку «Подключение», нажмите кнопку «загрузить» после успешного подключения, загрузите набор функциональных данных на контроллер, вы можете выйти из компьютера.Выбор аксессуаров:Импульсный источник питания: Купить постоянный ток 24 вольт Тайвань Ming Wei выключатель питания в магазине Tmall.Бесконтактный переключатель: индукционный переключатель приобретается для постоянного тока 24 вольт тип NPN нормально открытый.Start stop: переключатель снабжен самоблокирующимся кнопочным переключателем.Соленоидный клапан цилиндра: 24 вольт постоянного тока, может быть непосредственно управляется.Гидравлические клапаны и так далее: нагрузки с большей мощностью должны быть добавлены с реле.Двигатель переменного тока и так далее: Добавьте реле и контактор переменного тока.Способ подключения:Электропроводка: импульсный источник питания постоянного тока 24 В подключен к входному терминалу питания счетчика управления.Входная проводка: переключатели и Индуктивные выключатели подключаются к входным клеммам таблицы. В соответствии с фактическими потребностями, количество, положение и заказ оформляются самостоятельно. Нет разницы между каждым входным концом и никакой соответствующей связи с выходным терминалом. К последнему входному терминалу необходимо подключить только выключатель паузы и ручной переключатель переключения.Выходная проводка: электромагнитный клапан цилиндра может быть выбран непосредственно на выходе контроллера. Если напряжение тока слишком велико, необходимо использовать реле, и пакет проводов напрямую подключен к любому выходному терминалу счетчика, и контактные точки подключены к цепи подачи нагрузки в серии.Электропроводка шагового двигателя: шаговый двигатель и серводвигатель в основном одинаковые, с использованием импульсного + направленного режима управления. Импульсный выходной терминал драйвера и положительный конец выходного терминала направления подключены к клемме 5 в управления счетчиком, и отрицательный терминал входного сигнала соединен с импульсным входным терминалом и выходной клеммой направления счетчика. Y1-Y4 может использоваться в качестве импульсного выходного терминала, а другие выходы могут использоваться в качестве выходных терминалов направления.TPC 4-4 TD 8 way table program control, с использованием настроек таблицы, отображения китайских символов, легко добиться автоматического управления цилиндром и оборудованием, каждый может использовать.TPC4-4TD контроллер программы цилиндра, с использованием таблицы, китайский символ дисплей, легко реализовать пневматический контроль цилиндра, гидравлического цилиндра или автоматического управления гидравлического контрольного оборудования. Каждый может использовать его.Преимущества: сильная защита от помех, высокая надежность, широко используется в области промышленного контроля.TPC4-4TD программный контроллер цилиндра используется для использования цилиндра или гидравлического оборудования для управления оборудованием. Он может заменить часть оборудования управления PLC и установить функцию приложения с помощью настройки формы. Он прост в эксплуатации, функциональный и универсальный. Он очень подходит для незнакомого персонала по программированию.ТРАНЗИСТОР не имеет выхода контакта и имеет длительный срок службы. Все Фотоэлектрические входы и выходы, внутренний источник питания использует технологию электромагнитной изоляции, способность анти-помех сильна, Работа Стабильная и надежная.Контроллер имеет 4-позиционный переключатель ввода и 4-позиционный переключатель выходного управления. Он может осуществлять автоматическое управление цилиндром и гидравлическим цилиндром удобно и быстро. Он может завершить простую настройку функции в течение нескольких минут. Он очень подходит для людей, которые не знакомы с программированием.Входной терминал может подключать выключатель или фотоэлектрический выключатель, выключатель, выключатель и выключатель или датчик количества переключателей в качестве контроля ввода. С помощью простой настройки, управления переключателем, запуска переключателя, остановки, контроля положения, контроля времени и управления программой можно легко осуществить.В соответствии с потребностями фактической работы, он может быть реализован через форму: Программный контроль, последовательный контроль, синхронный контроль, контроль времени, ручное управление, автоматическое управление, контроль положения, управление циклом, одиночное управление, управление счетом, будильник таймаута, а не на месте. Управление шаговым двигателем может контролироваться с помощью контроля длины, контроля угла, контроля времени, управления направлением, контроля положения, контроля скорости, контроля возврата и т. д.Контроль поверхности используется для автоматического управления следующим оборудованием: Приборная машина, нарезной станок, перфоратор, машина для резки труб, сварочный аппарат, сверлильный станок, гибочный станок для труб, машина для усечения, фрезерный станок, оборудование для обработки оборудования, упаковочное оборудование, контроль уровня воды и другое специальное оборудование, А также контроль различного нестандартного оборудования.Ниже приведена схема проводки TPC4-4TD, например, для иллюстрации принципа проводки. Каждый выходной терминал имеет выходную мощность 24 В/0,5a, которая может непосредственно управлять соленоидным клапаном 24 В и реле и другими нагрузками. Каждая линия имеет два таймера, диапазон времени: 0-200 часов, 0,05 секунды (50 миллисекунд). В приложении, в соответствии с требуемой функцией управления, программа контролирует функции таймера и может быстро реализовать требуемую функцию приложения, и достичь цели программного управления оборудованием или электрическим прибором.Основные технические параметры1, входной и выходной путь: Тип TPC4-4TD, 4-полосный вход/4 выхода (включая 4 импульсных выхода, контроль 2-4 шагового двигателя или серводвигателя)2. Фотоэлектрическая Изоляция: Все входные и выходные Фотоэлектрические изоляции3. Источник питания: постоянный ток 24 В/1,5a (настоятельно рекомендуется переключать источник питания).4, выходной режим: NPN транзистор открытый коллектор выход, выход эффективный: проводимость, выход недействителен: открытая цепь5. Выходное напряжение: при подключении к нагрузке выход эффективен: близко к 0 В; выход недействителен: 24 В6. Диапазон времени: 50 миллисекунд в час, 200 часов, 50 миллисекунд в интервале файла.7, импульсный выход: два импульсных выхода, 100 Гц-65000 Гц8. Входное напряжение: переключатель сигнала в диапазоне 0-24 В.9. Контроль входного сигнала: низкий уровень эффективен или эффективно включается.10. Установить Номер линии: функция установить номер строки более 150 строк11. Функция паузы: функция Подвески с входным контролем.12. Все остановки: Все стоп-функции с входным контролем.13. Ручная функция: можно настроить ручное преобразование и функцию ручного указания.14. Интерфейс загрузки: интерфейс USB15. Размер формы: 110mmX90mmX40Основные характеристики:1. Настройки таблицы, вместо программирования, каждый может использовать.2. Операция удобна, проста и практична, удобна в популяризации и применении.3, чтобы предоставить услуги для пользователя, чтобы подготовить образцы функций, чтобы предоставить ссылку, узнать или изменить и отлаживать.4. Простая установка, установка фиксированных отверстий и направляющая фиксируется двумя способами.5. Различные дополнительные функции многоканального переключения входного и выходного управления.6. Настройка гибких функций синхронизации и управления программой.7, с различными функциями управления входным переключателем и переключением датчика.8, с функцией управления часами (дополнительный модуль часов).9. Он имеет функцию управления импульсного выходного шагового двигателя.10. Имеет функцию подсчета входного сигнала и строки программы.11, с входным и программным блоком управления останавливает все выходные функции.12, с дополнительным входным переключателем для управления функцией паузы.13. Одношаговая функция с дополнительным управлением входным переключателем.14. Usb-интерфейс для загрузки данных без установки драйверов.Контроллер интерфейса USB напрямую загружается через порт USB, без установки драйвера и автоматического распознавания компьютерной системы.Ниже приведена линия передачи данных USB, которую можно фотографировать напрямую. Использование компьютерной версии управления таблицей: 1. Установите программное обеспечение для настройки функций, установленное на компьютере, и установите программное обеспечение для настройки функций после успешной установки. 2. Откройте блок питания 24 В, подключите usb-кабель передачи данных, нажмите кнопку «функция» для подключения к таблице. 3. После показа зеленого подключения нажмите кнопку загрузки и Загрузите данные на контроллер, чтобы завершить работу компьютера. Настройки функций настроены в виде китайских символов, настройка необходимых функций, и простая функция управления устройством может быть установлена в течение нескольких минут. Настольный источник питания должен использоваться импульсный источник питания 24 В. Строго запрещено использовать обычный трансформатор выпрямителя или фильтр питания, в противном случае это повредит контроллер. Этот контроллер использует импульсный источник питания 24 В/2,5 А с внешним видом, показанным на рисунке ниже. Используйте таблицу настроек функций для настройки требуемых функций, и простая функция управления может быть установлена в течение нескольких минут. Таблица параметров функций включает в себя настройки входов, настройки логической связи, настройки вывода, настройки задержки, настройки выходного времени, настройки цикла, настройки управления линией программы и так далее. Функция настройки ясна с первого взгляда. Основной метод настройки функции: 1, одно действие на линию: Установите загрузку или выберите вход X, установите время синхронизации, Выберите выход Y. Эта настройка создает действие. 2. Управление строками программы: Используйте триггер или Начните устанавливать номер линии, где будет передано следующее действие. 3. Настройка функции stop: остановите вход или номер линии, когда стоп-пункт выбирает остановить, или установите пункт «stop», и выберите, чтобы остановить номер линии банка. Примечание: Все функциональные элементы должны быть настроены, не нужно устанавливать. Следующая цифра настроена на действие, X3 вход запущен, Y2 выход в течение 1 секунды, а затем триггер второго ряда. Это более просто. Напряжение источника питания программного контроллера цилиндра TPC4-4TD постоянного тока 24 В, и ему нужен другой регулятор переключения 24 В/2 А. Источник питания может автоматически приобретать импульсный источник питания, показанный на рисунке ниже. Ниже показана Общая схема проводки, которая может подключать различные сигналы переключения, такие как переключатели, контакты, индуктивные выключатели и так далее. Выход может непосредственно управлять различными электрическими нагрузками, такими как электромагнитные клапаны, реле, индикаторные огни, электромагнитные линии, сопротивление и так далее. При фактическом использовании переключатели на входе и выходе, датчики и нагрузки на выходе выбираются в соответствии с потребностями управления оборудованием. Вход и выход расположены гибко в соответствии с фактическими потребностями, без ограничения заказа. Ниже приведена схематическая схема проводки с выходом 5 В. Выход 5 в специально разработан для верхнего конца входного сигнала драйвера шагового двигателя и не может использоваться для другой проводки.
