Lusya E405 Плата усилителя 300 Вт A1943/C5200 контрольный Accuphase силовой усилитель модуль

Lusya E405 Плата усилителя 300 Вт A1943/C5200 контрольный Accuphase силовой усилитель модуль

1. Мощность: DC +-(35 V-55 V) рекомендуется +-45 V

2. Мощность: 300 Вт (общее гармоническое искажение THD + N <0.1%), DC +-45 В, 4 в Европе

3. CPI 90 Вт, нагрузка 4 Ом измеряется под

4. Сопротивление динамика: 4-8 Ом.

5. Размер печатной платы: 59*236 мм.

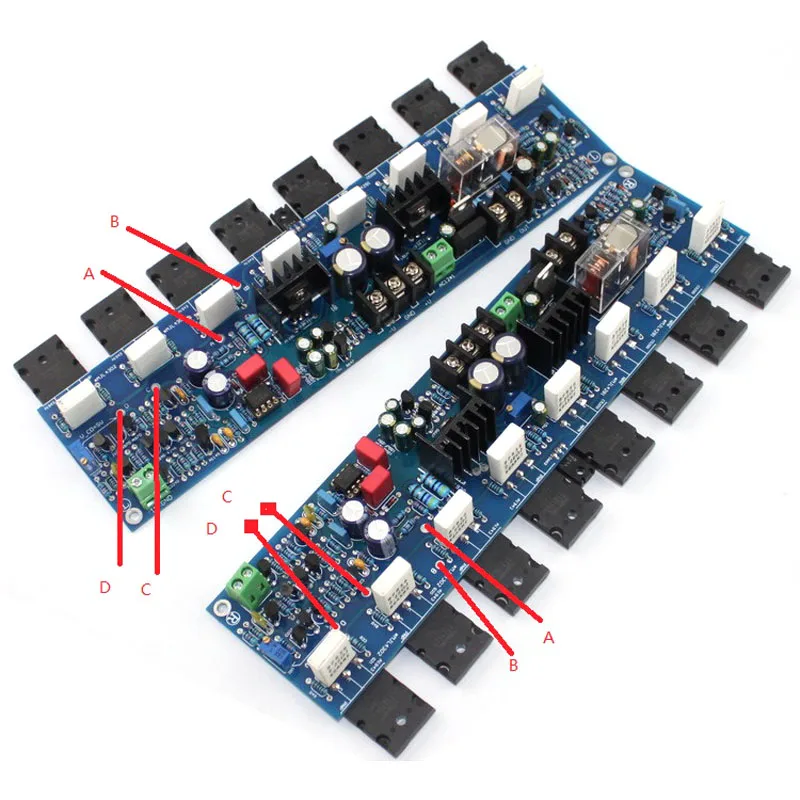

6. дифференциальный входной ток первого этапа регулируется 2ма: Регулировка VR1 (500R) Регулируемое сопротивление, так что C, D два напряжения 1,5-2 в (ie R9 (1 K) напряжение на резисторе); на этот раз дифференциальный входной ток составляет 1,5 2ма, это значение является лучшим качеством звука

7. bassoon quiescent ток 100 мА: Регулировка регулируемого резистора VR2 (1 K) таким образом, чтобы точка A и B напряжение 22 мВ, ток покоя I = 22 мВ/0,22 R сопротивление, что составляет 100 мА; если теплоотвод клиента достаточно большой, он может увеличить ток покоя, лучше всего звук 100 мА-300 мА.

nОригинал ToshibaA1943/C5200И 2SA1930/2SC5171.

nУровень соединительного конденсатора с использованием топового конденсатора WIMA мкФ, электролитический конденсатор сигнала основной цепи с использованием импортированного известного бренда, чтобы обеспечить мощность устойчивого потока поддержки питания.

nВыбор сопротивления Пяти Колец металлическое сопротивление, основная петля с точностью 1% кольца металлическая пленка сопротивление, чтобы гарантировать хорошее отношение сигнал-шум.

nPCB использует 1,6 мм толщиной двусторонней пластины, 2 а толщина меди, процесс распыления олова, чтобы гарантировать, что размер тока через производительность хорошего. Первоклассное качество печатной платы.

n Самая большая особенность этой платы заключается в использовании современной схемы защиты динамиков BTL C1237 для эффективного устранения воздействия открытия, отключения функции защиты звука и выхода постоянного тока, чтобы ваш рожок был более безопасным.

nСхема всей печатной платы является довольно строгой и разумной, вся печатная плата принимает линию с помощью одного точечного метода заземления. Плата усилителя мощности работает стабильно и надежно, а выходная мощность большая; звук красивый и круглый, а звуковое поле широкое. Трехмерное чувство сильного, низкочастотного звука, твердого и сильного, соотношение сигнал/шум довольно хорошее, широкий динамический диапазон, отличная переходная реакция; четкие детали, воспроизведение всех видов музыки удобно, имеет очень хорошую производительность в среде воспроизведения под семьей.

В комплект входит:

1 пара 300 Вт усилитель аудио Плата
