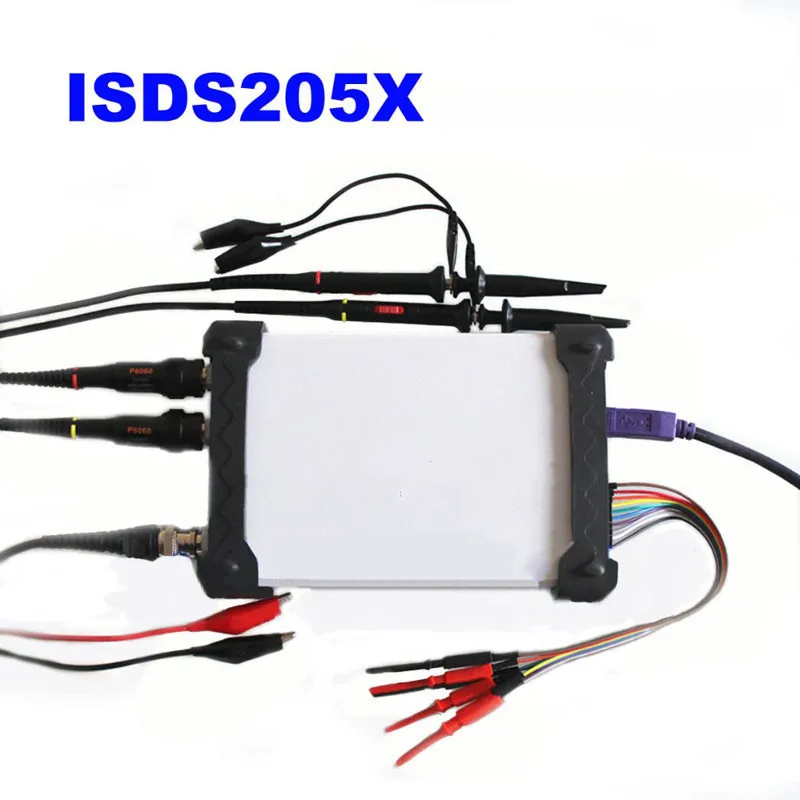

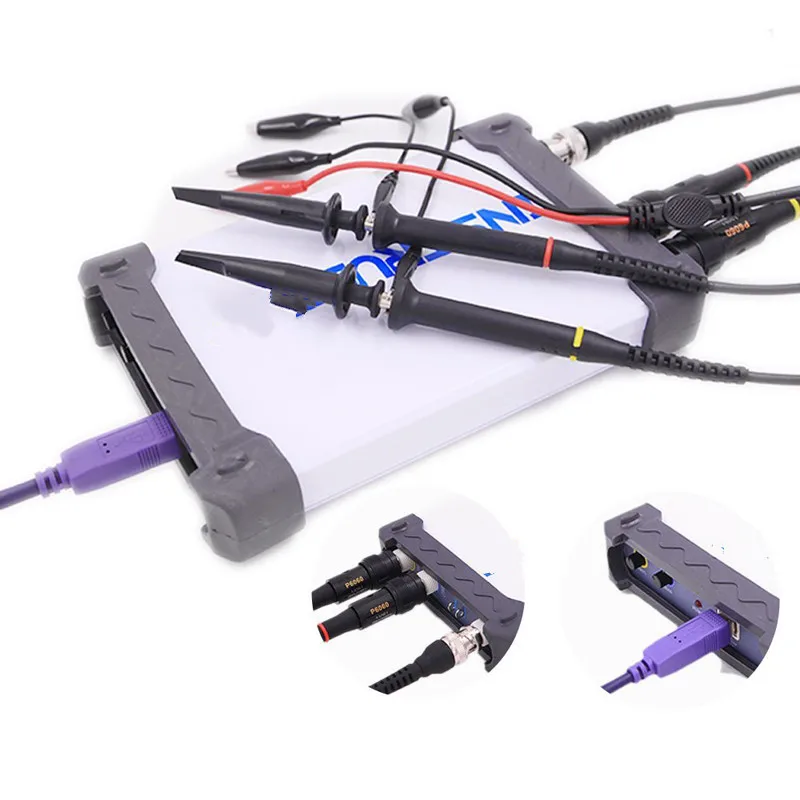

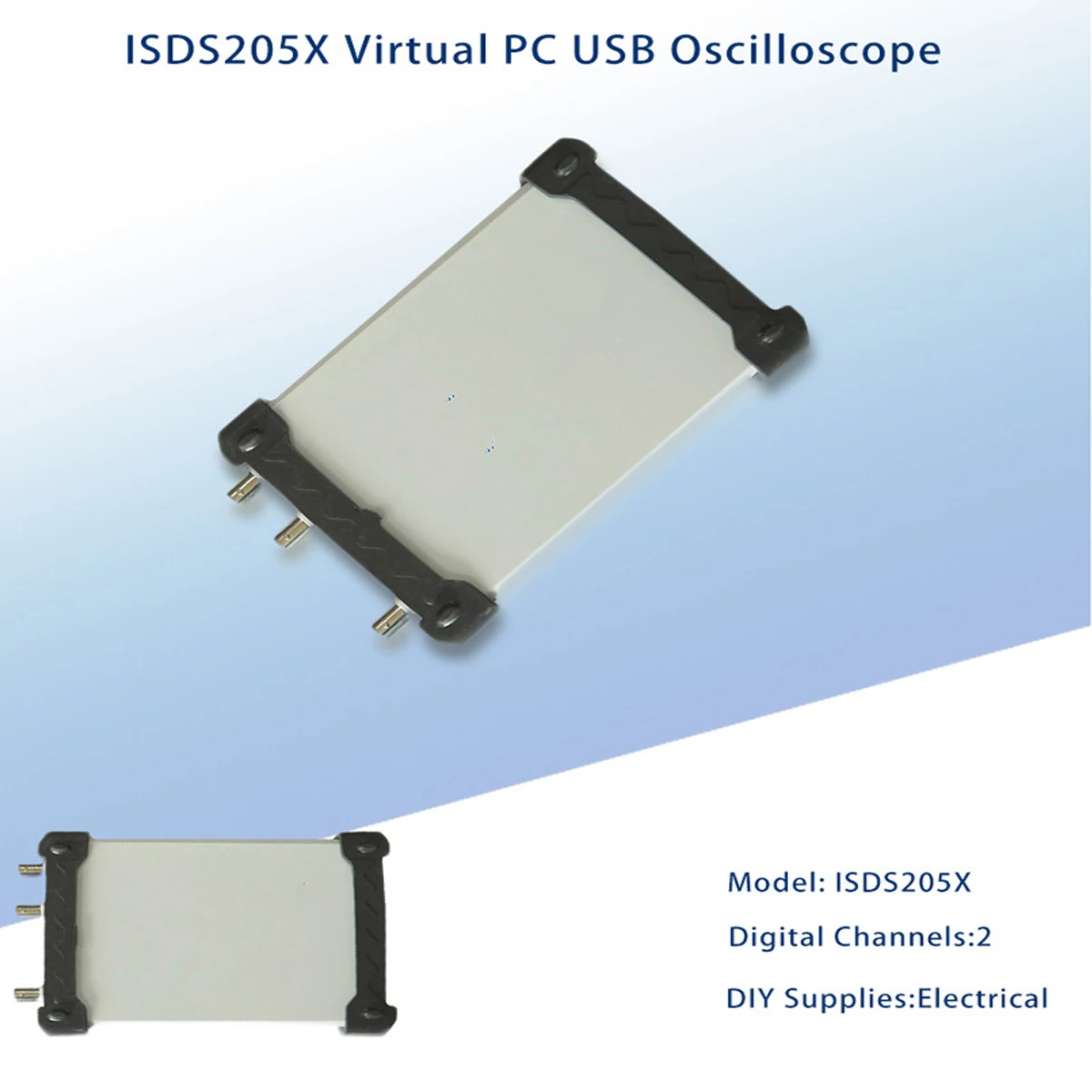

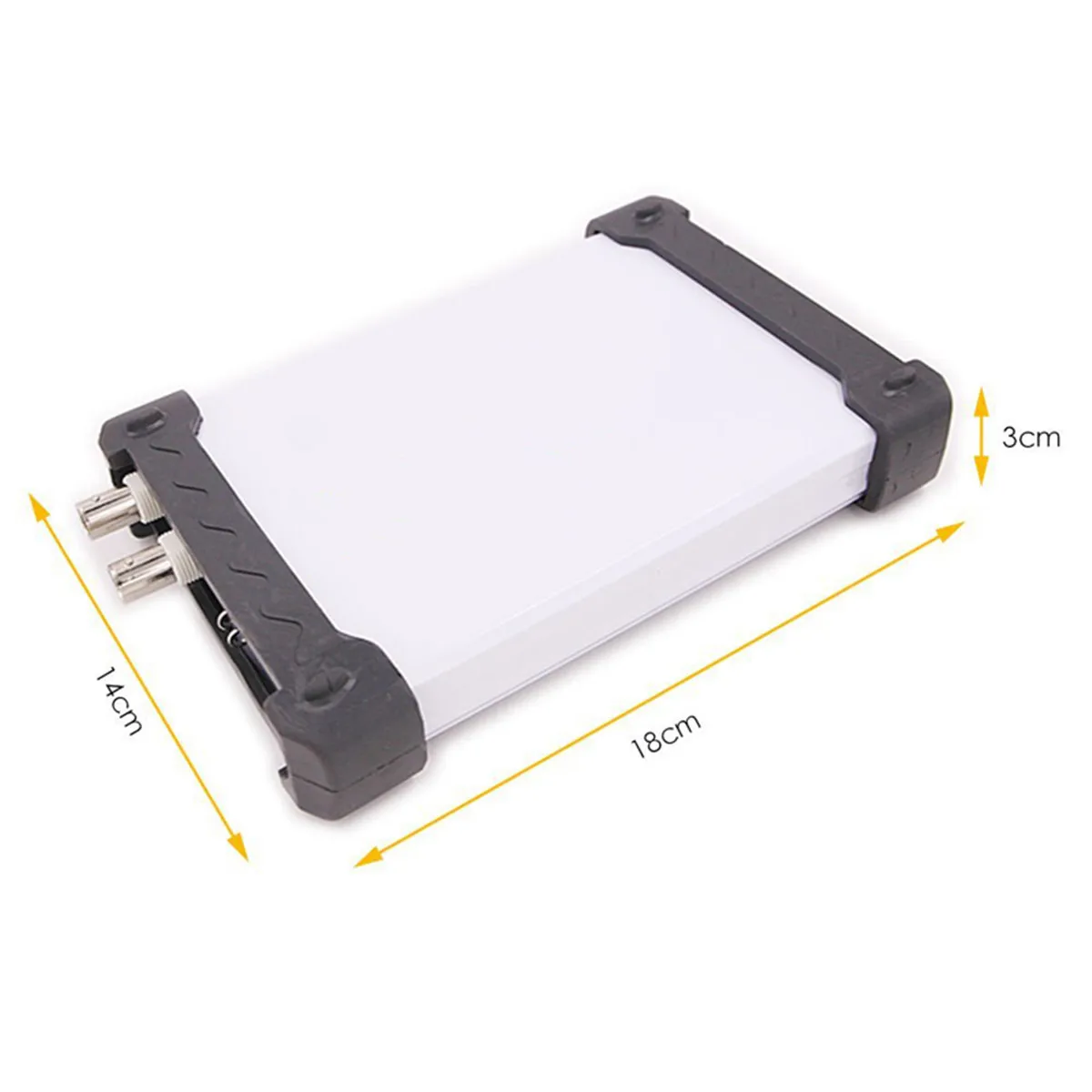

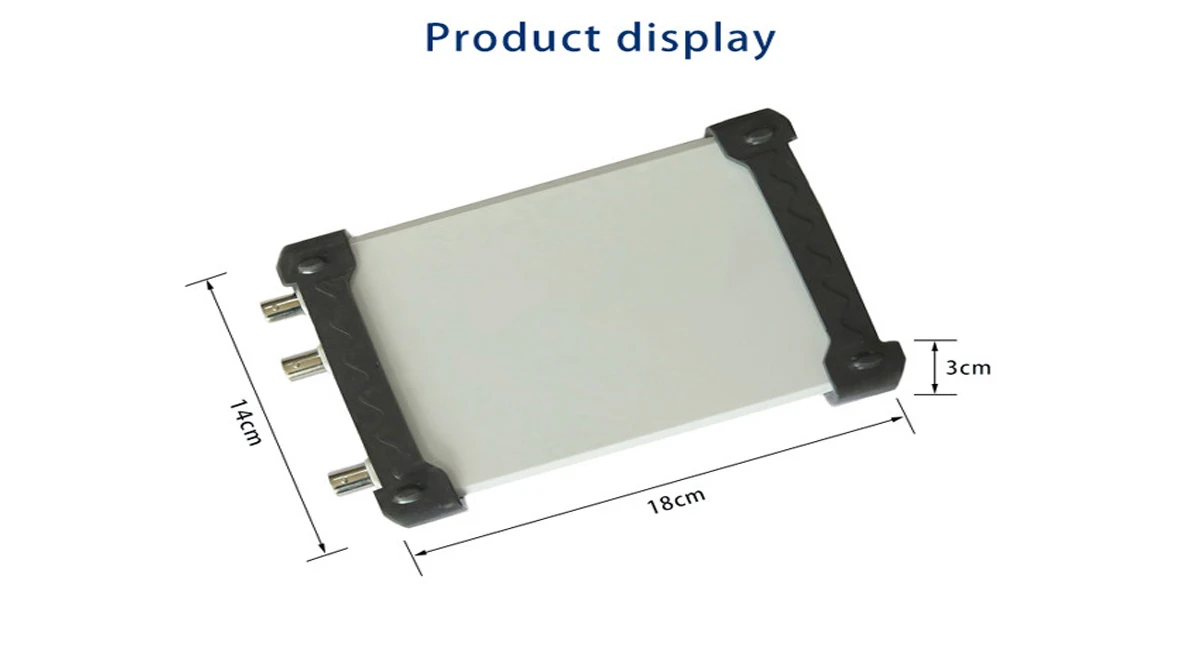

DDS сигнал виртуальный ПК USB осциллограф ISDS205X и логический анализатор 2CH 20 МГц

Моднявка = ckeditor

Описание:

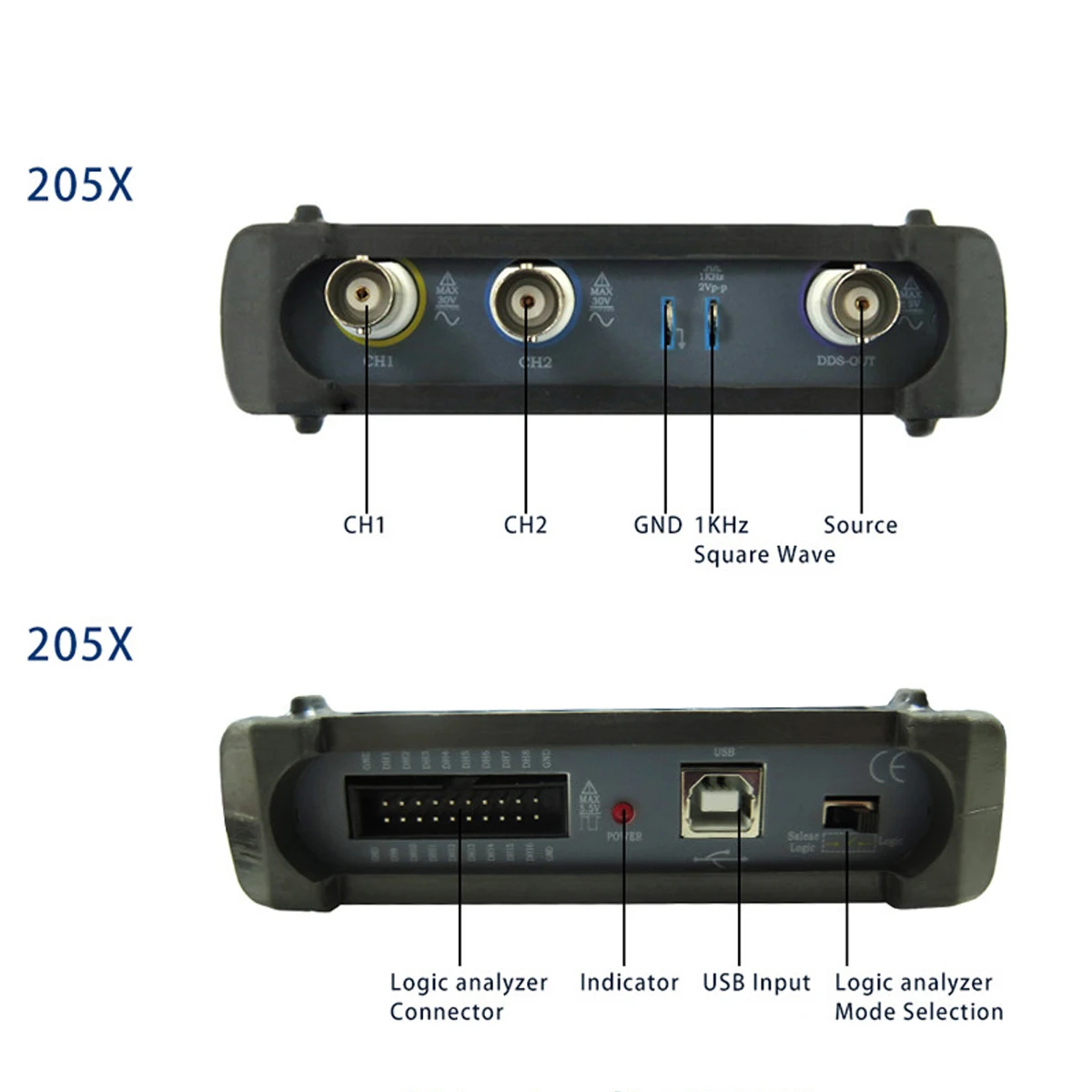

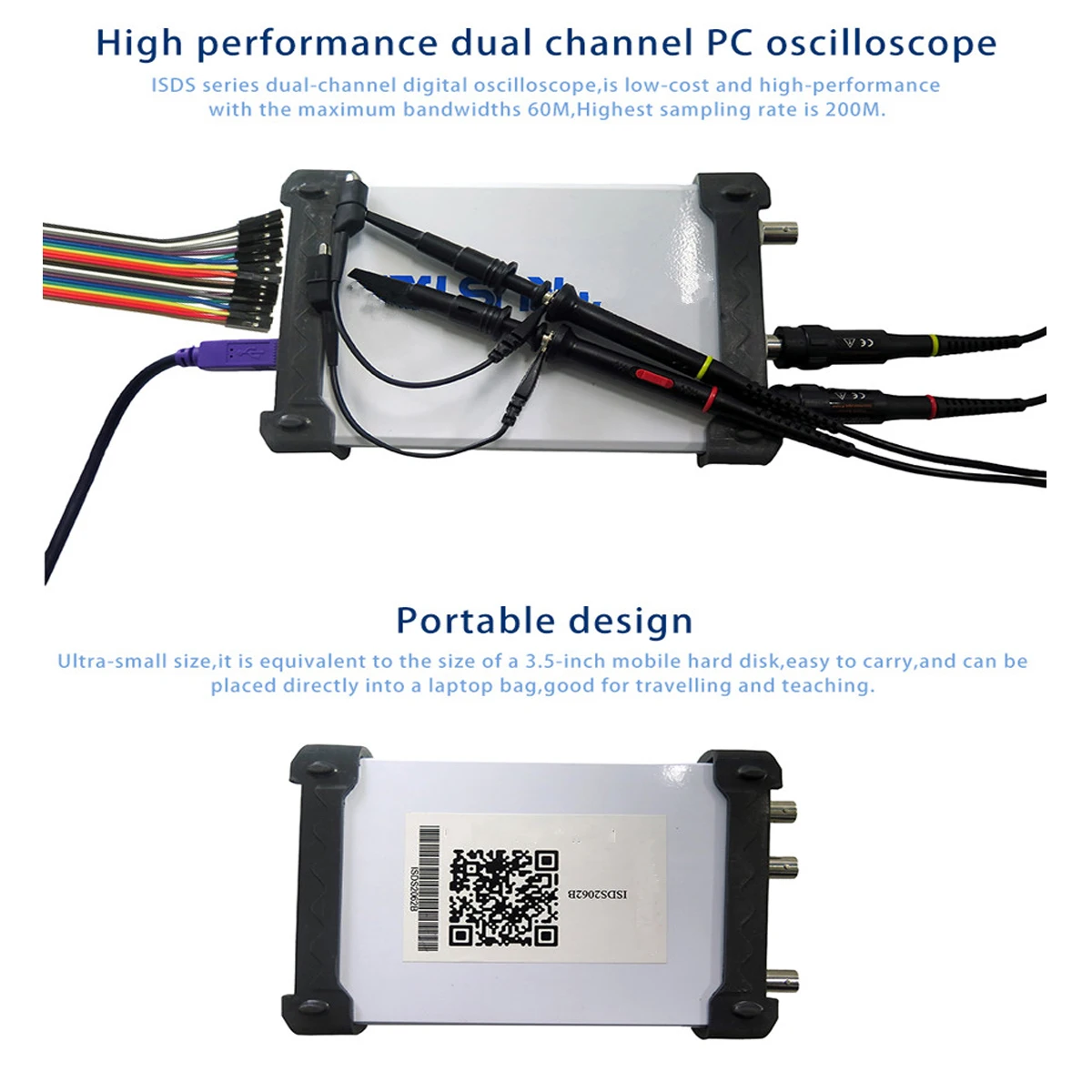

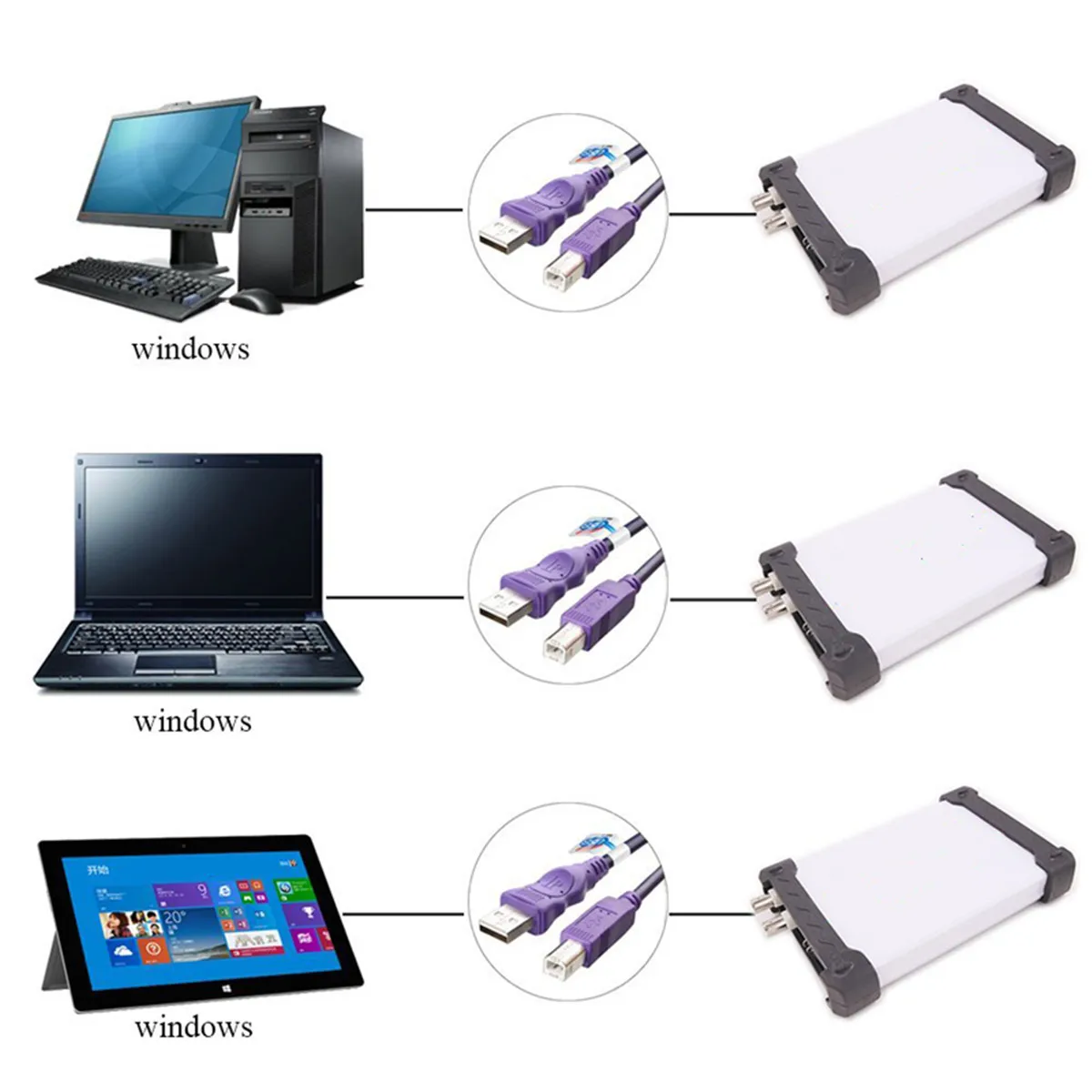

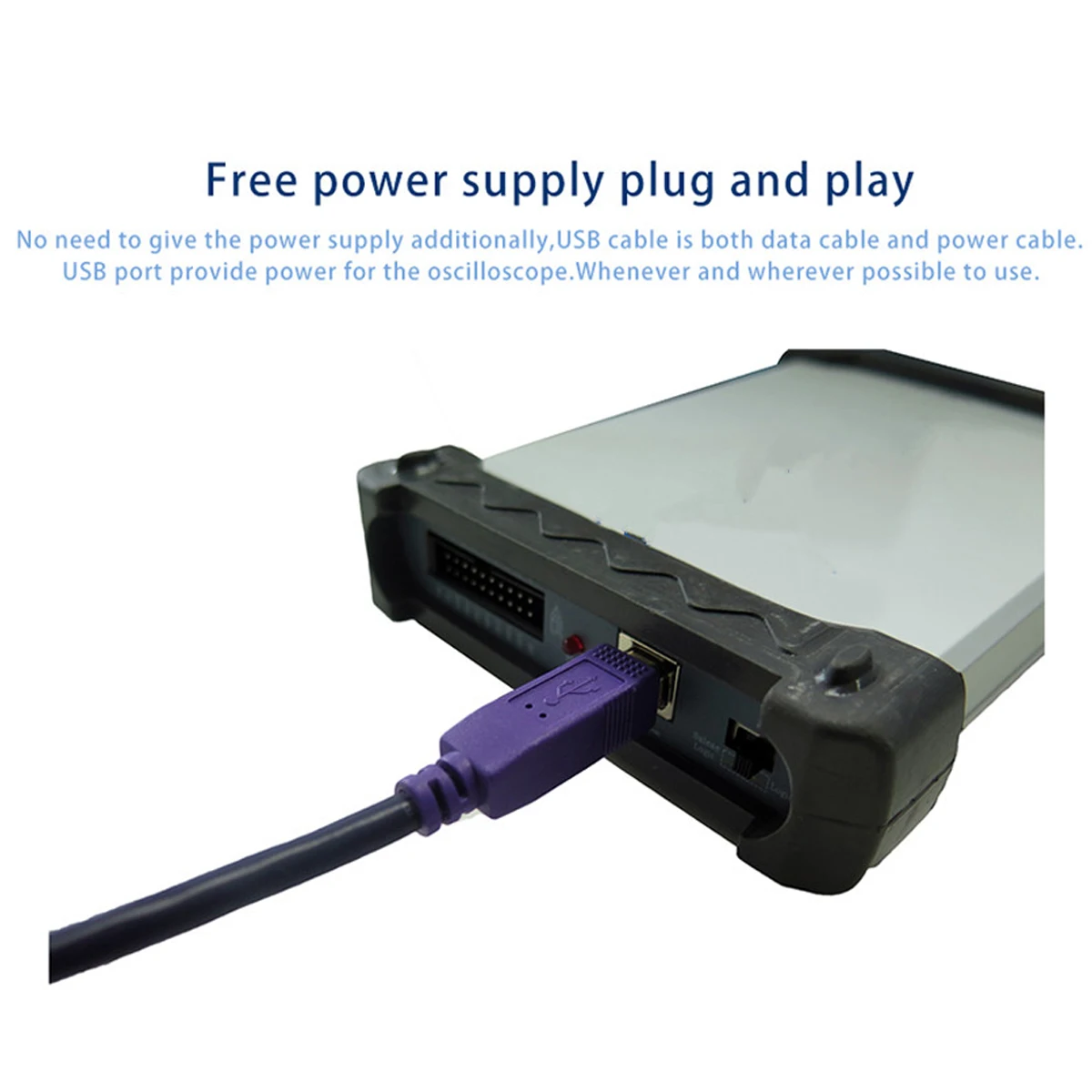

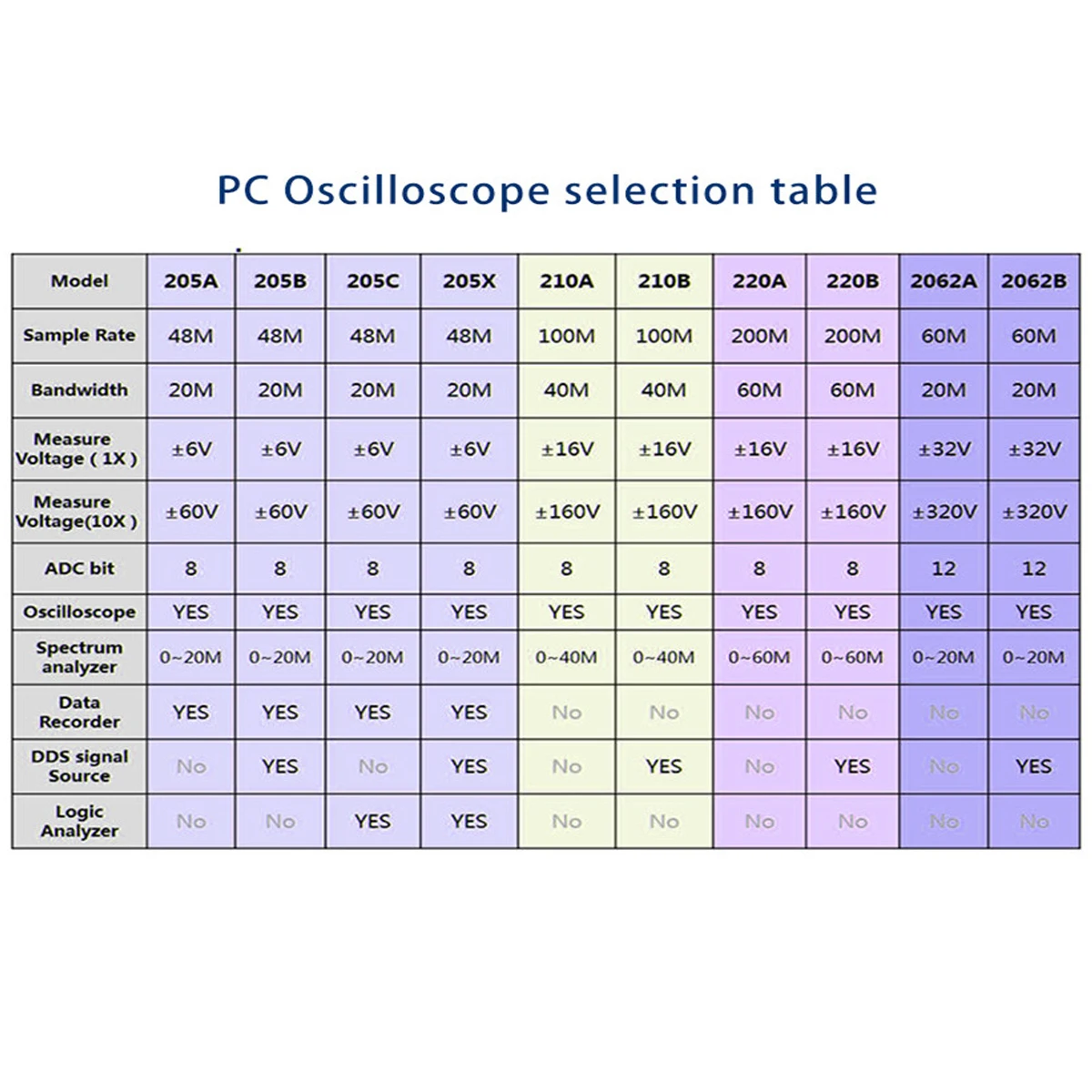

Двухканальный цифровой осциллограф ISDS205, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 20 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X-T и XY переменная схема двухканального виртуального осциллографа, анализатор спектра, регистратор данных.


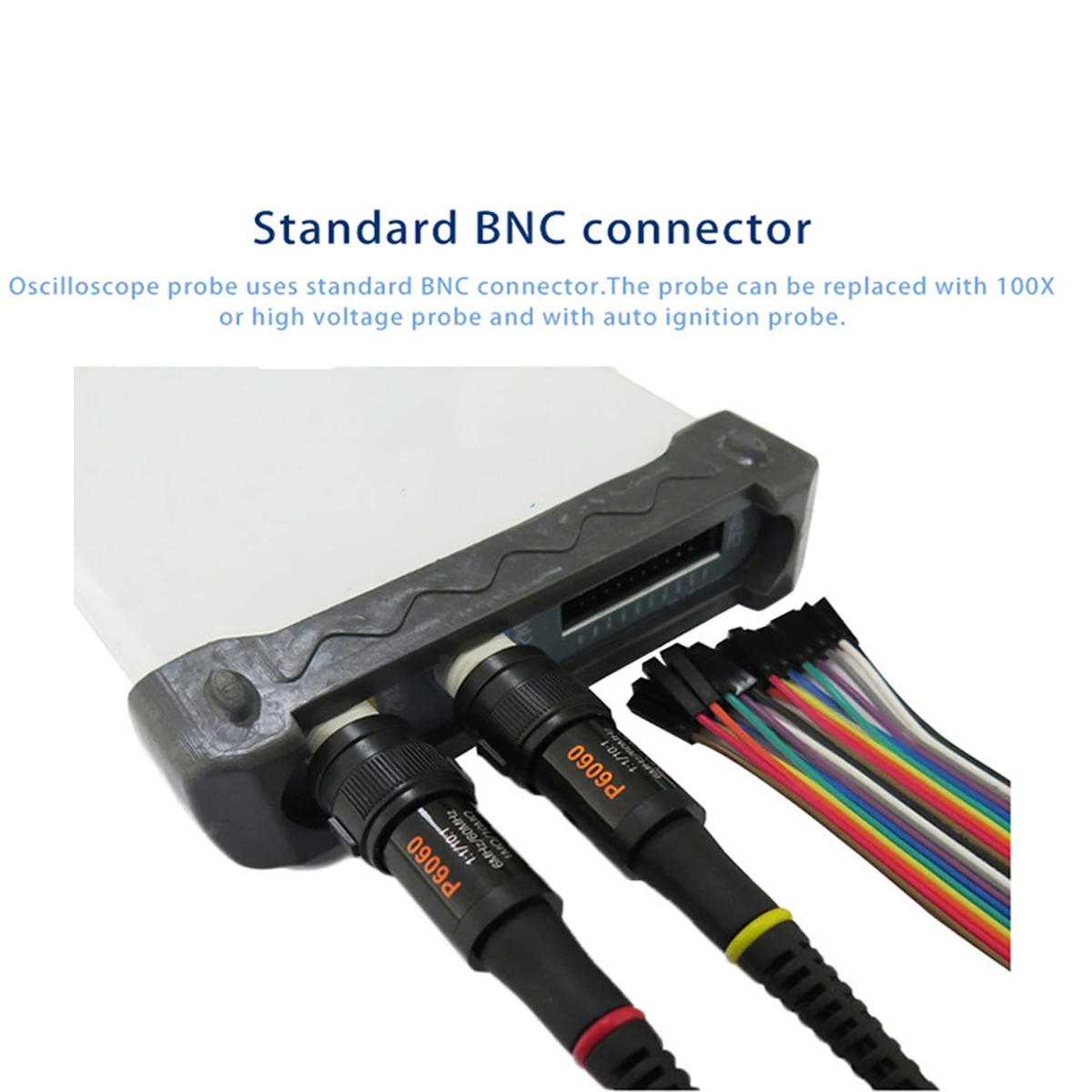

Цифровой осциллографКаналы2Импеданс1mом 25pFСоединительная муфтаОт источника переменного или постоянного токаРазрешение по вертикали8BitДиапазон усиления-6 В ~ 6 в (зонд X1)
-60 В ~ 60 в (зонд X10)Вертикальная точность± 3%Развертки диапазон1ns-20sЗащита входаДиода, 50VpkAutosetДа (от 10 Гц до 20 МГц)Режим запускаАвто, нормальный и сигналТип триггераНет, поднимается край, опускается край,
Поднимающаяся кромка или опускающаяся кромкаУровень триггераДаИсточник запускаCH1, CH2Размер буфера1 Мб/чПропускная способность20 МГцМакс образец48 мс/сВертикальная установкаCH1, CH2, ADD, SUB, MULРежим отображенияX, Y-T и X-YИзмеренийДаВолна спастиOsc (частный), Excel и Bmp



Анализаторы спектраКаналы2Пропускная способность20 МГцАлгоритмFFT (18 окон), корреляцияБПФ точек8-1048576/CHNБПФ измеренияГармоник (1-7), SNR, SINAD, ENOB, THD, SFDRФильтр обработкиПихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.
IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра

Примечание: Заводская калибровка осциллографа, если вы не удовлетворены измерениями, canmanual calibration, конкретные рекомендации по осциллографу.

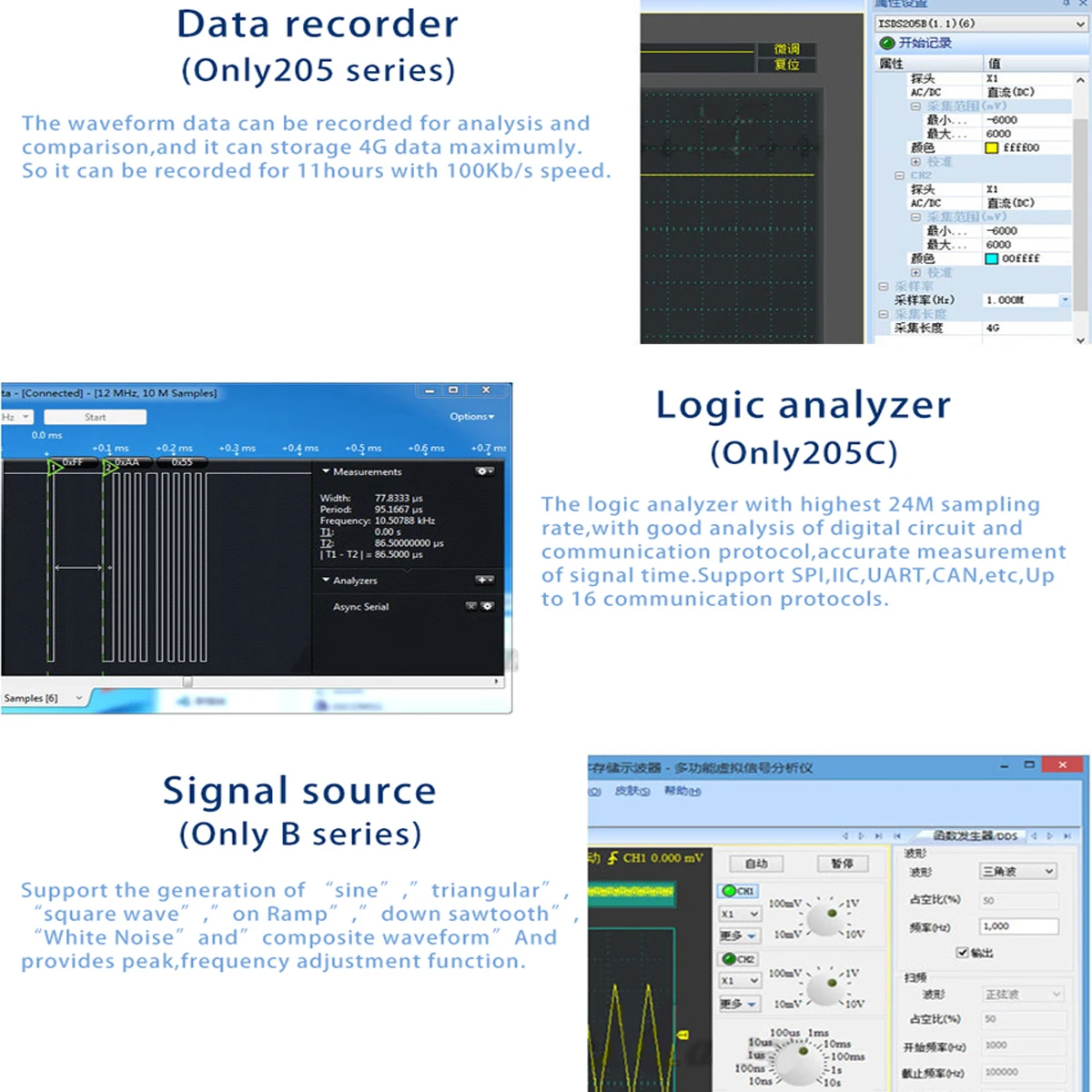

Регистратор данныхКанал2Импеданс1mом 25pFСоединительная муфтаОт источника переменного или постоянного токаРазрешение по вертикали8BitДиапазон усиления-6 В ~ 6 в (зонд X1)
-60 В ~ 60 в (зонд X10)Образец1 канал: 1 K ~ 24 M Hz
2 канала: 1 K ~ 16 M HzСохраните файлМаксимальный 4G, время записи, связанное с частотой дискретизации

Примечание: специальный рекордер скорости с скоростью обработки компьютера, и если используется высокая частота дискретизации, ситуация может сломаться.



Логический анализатор(205C/205X)Канал16Образец8 каналов: 250 K-24 M Hz; 16 каналов: 250 K-16 M HzОбразец очков1 м-2 Гб



Saleae Logic логический анализатор(205C/205X)Канал8Образец25 к-24 М Гц

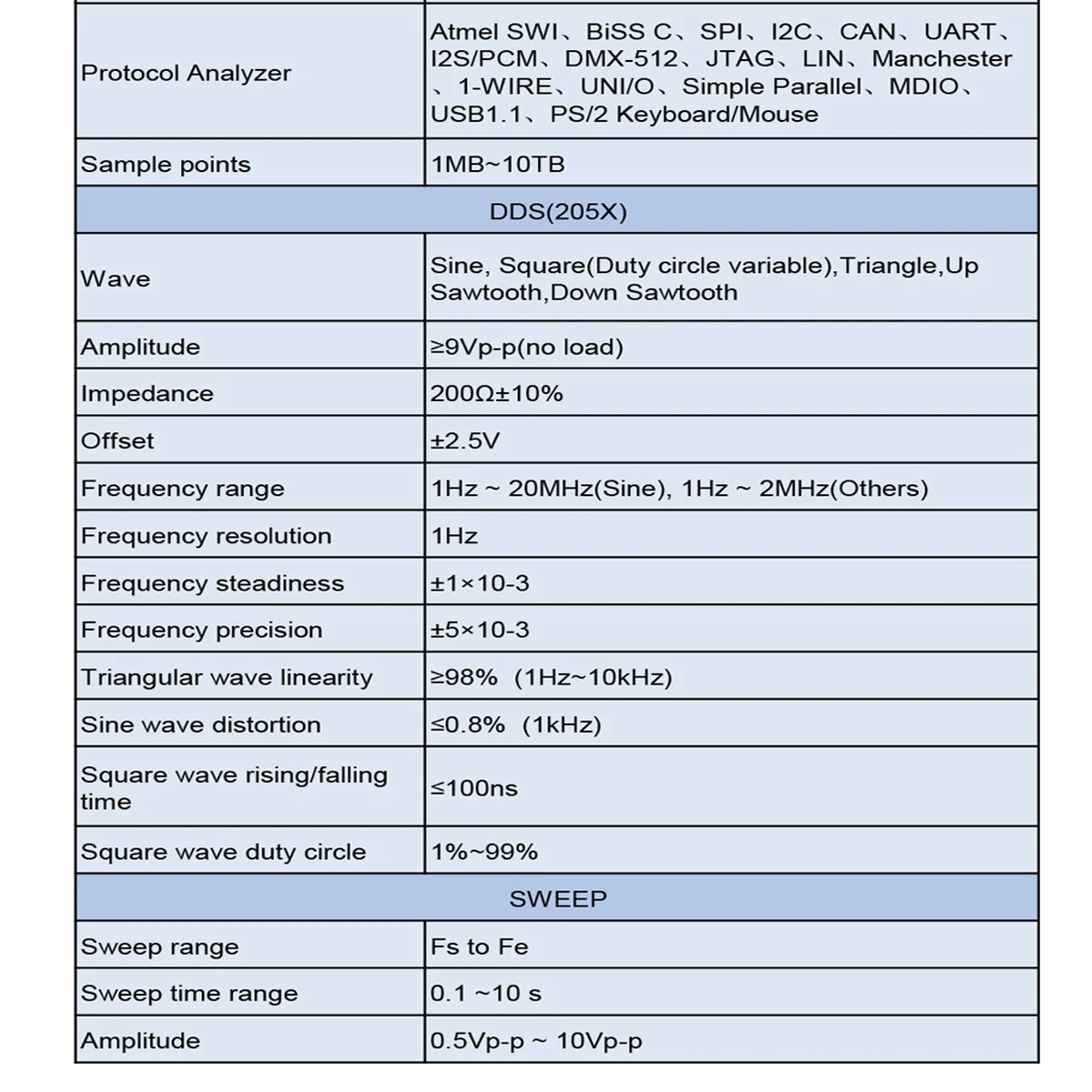

Протокол анализаторAtmel SWI BiSS C SPI I2C CAN UART I2S/PCM DMX-512 JTAG LIN
Манчестер 1-WIRE UNI/O простая параллельная MDIO USB1.1 PS/2 клавиатура/мышьОбразец очков1 Мб-10 ТБ



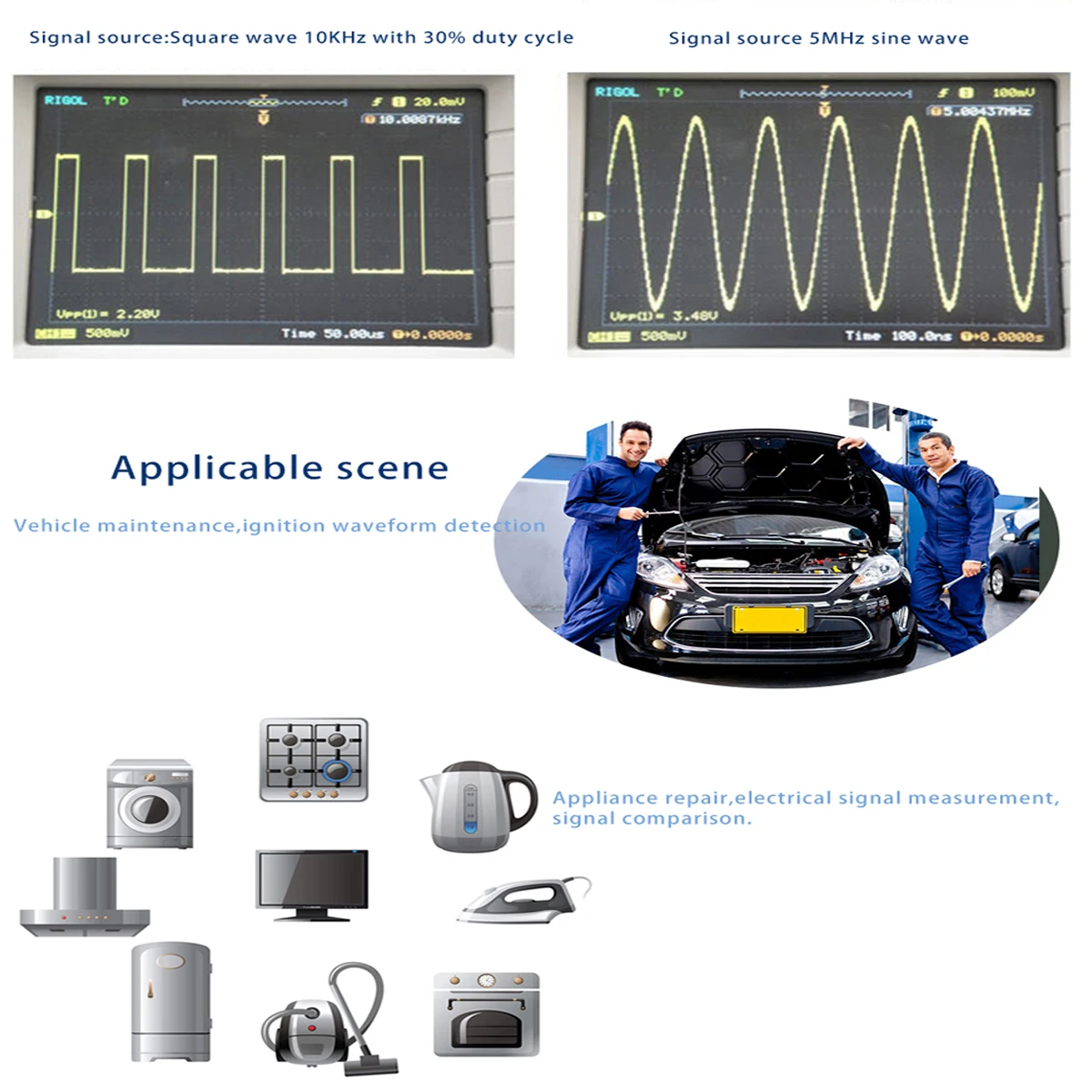

DDS (205B/205X)ВолнаСинус, квадрат (рабочий Круг, переменный), треугольник, вверх Sawtooth, вниз SawtoothАмплитуда≥9Vp-p (без нагрузки)Импеданс200Ω±10%Офсетная печать±2. 5 VЧастотный диапазон1 Гц-20 МГц (синус), 1 Гц-2 МГц (другие)Частота Разрешение1гцЧастота устойчивость±1×10-3Частота точности±5×10-3Треугольная волна линейность≥98% (1 Гц-10 кГц)Синусоидальная волна искажений≤0. 8% (1 кГц)Квадратная волна поднимается/время падения≤100nsПрямоугольная волна рабочий Круг1%-99%РазверткиДиапазон разверткиFs FeРазвертки временной диапазон0,1-10 sАмплитуда0.5Vp-p-10Vp-p Modname = images & cols = 1 & colspace = 10 & rowspace = 10 & align = center Моднявка = ckeditor

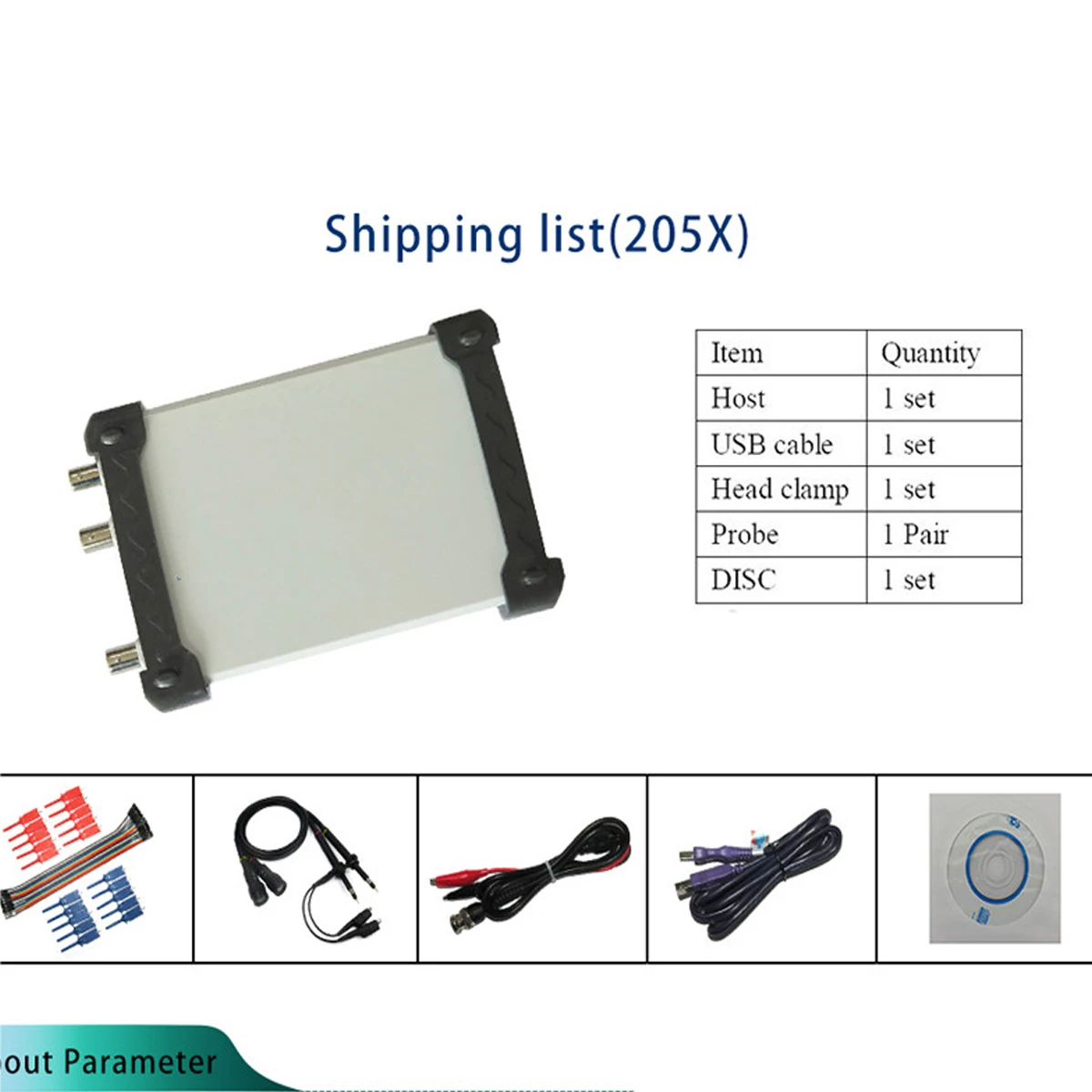

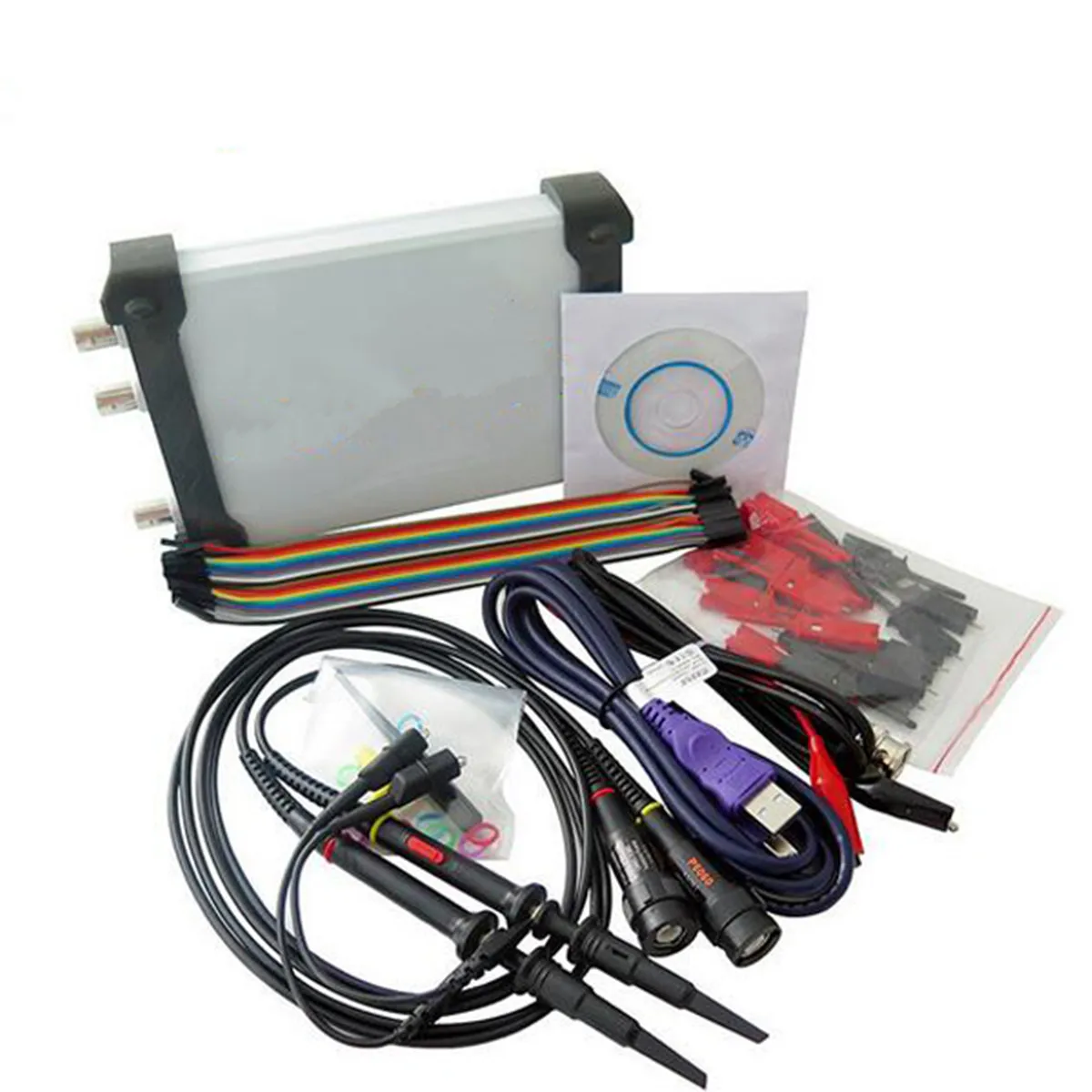

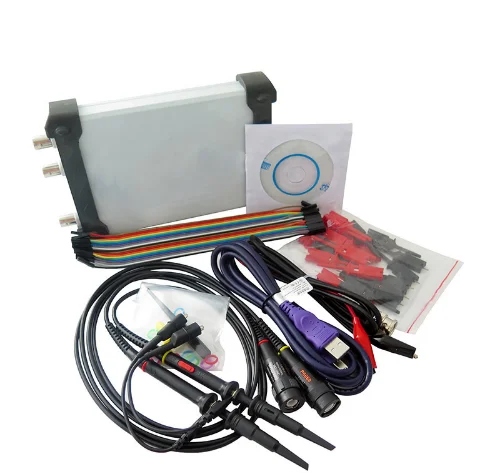

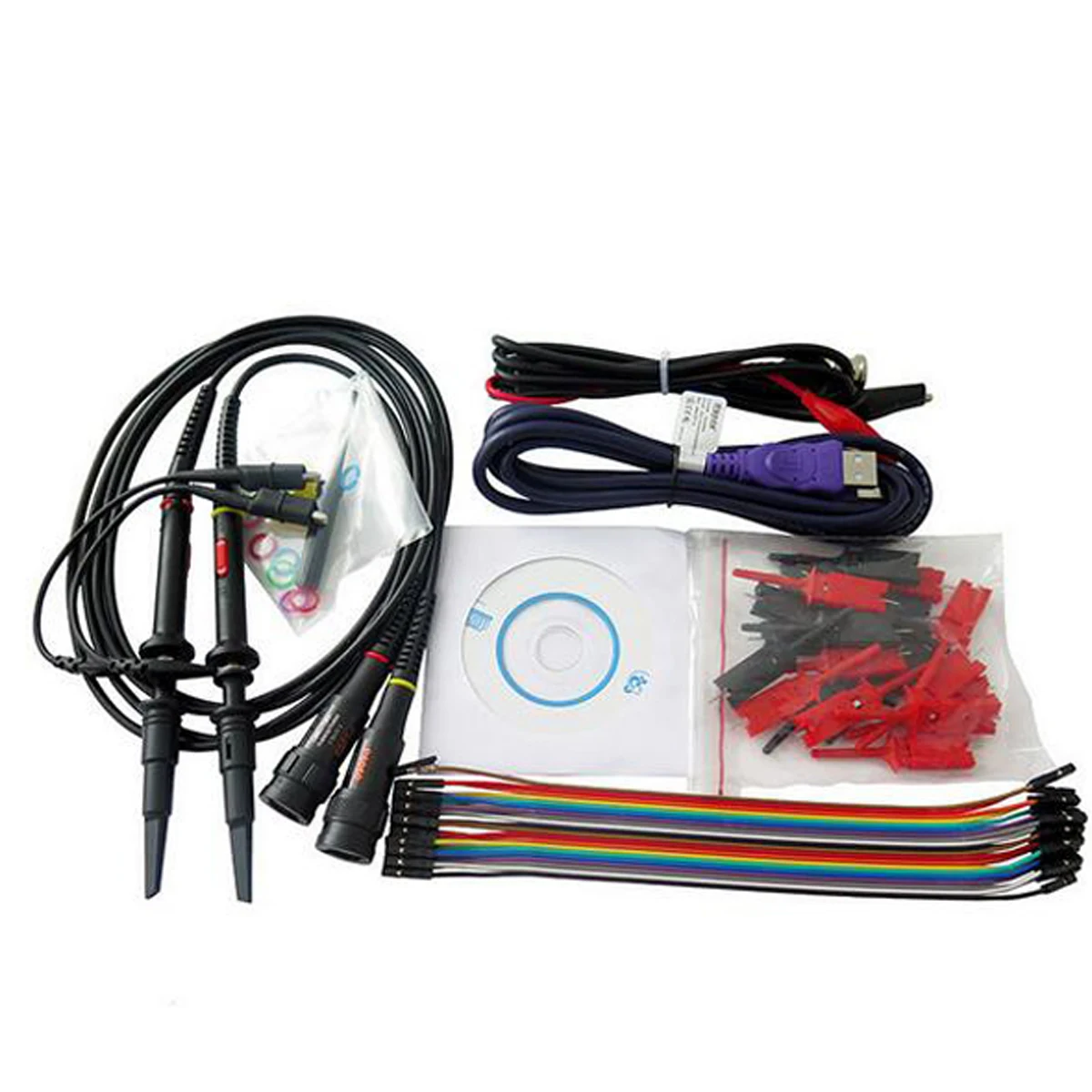

Посылка включает в себя:


1 x ISDS205X 5 в 1 осциллограф USB кабель (1 шт.); 1 x BNC зажим зонд 1 пара щупов осциллографа 1 x логический кабель

CD-диск-1 шт.
