Описание продукта:

I. Обзор
12 V ESP8266 четырехходовой релейный модуль Wi-Fi использует ESP-01 как WI-FI модуль с зрелый и стабилизированный 8-битный чип микроконтроллера. Он может осуществить Беспроводное управление 4-полосная реле с помощью мобильного приложения на телефоне в локальной сети в простая Настройка процесса.
Во-вторых, функциональные характеристики
1, встроенный высокопроизводительный микропроцессор и ESP-01 wifi модуль;
2, модуль имеет 2 режима работы:
Режим 1: мобильный телефон непосредственно установлен на модуле wifi;
Режим 2: мобильный телефон и wifi модуль загружены на маршрутизатор одновременно;
Дополнительные характеристики: его также можно использовать в качестве usb-реле, когда ESP-01 отключен.

3, Расстояние передачи:
(1) в открытой среде максимальное стабильное расстояние передачи, когда мобильный телефон установлен на модуле wifi составляет 100 м;
(2) Когда модуль Wi-Fi и мобильный телефон установлены на роутере одновременно, расстояние передачи является сильным в соответствии с сигналом маршрутизатора.
Слабой и тех или иных.

4. Используйте технологию Smartconfig для завершения конфигурации ESP-01 учетной записи модуля wifi и паролем на мобильном телефоне приложения. Настроенная учетная запись и пароль имеют функцию отключения памяти.

5, бортовое 12 V, 10A/250 V AC 10A/30 V реле постоянного тока, может непрерывно сосать 100000 раз, с защитой от диода, короткое время отклика;

6, выбор встроенного режима и индикатор состояния работы в реальном времени;

7, с 4 оптопары изоляции, сильная анти-помехи способность;

8, резервный интерфейс юарт и MCU интерфейс загрузки программы.

В-третьих, описание и описание оборудования
Размер платы: 60*63 мм
Функция Описание:
1, встроенные ресурсы:
IN +, IN-: 12 V вход питания;
5 В, GND, TX, RX: UART последовательный порт pin;
Плавать, PIN8, эта технология: защищены MCU для скачивания программ порт.
Кнопка S1: переключатель режима, по умолчанию-режим 1
Пресс ключ S2: восстановление заводских настроек
Светодиодный D1/D2/D3/D4 (красный свет): реле индикатор работы освещенные при включении
Светодиодный D7 (красный): Режим 1 индикатор
Светодиодный D5 (синий свет): режим 2 индикатора
Светодиодный D6 (зеленый свет): индикатор рабочего состояния, описанный следующим образом:
(1) Когда он выключается, это означает, что он самонастраивается или теряет связь с роутером;
(2) Когда 0,5 S мигает, это означает ожидание приложения для мобильного телефона, чтобы настроить учетную запись wifi и пароль для модуля ESP-01;
(3) когда 2 S мигает медленно, это означает, что Конфигурация завершена, ожидая подключения TCP с трубкой;
(4) когда он всегда включен, это означает, что он устанавливает TCP соединение с трубкой.

Защищены 2 перемычки: Пожалуйста, имейте в виду штепсельную вилку в нижний конец при использовании нормально (ie RX подключается RX1, TX подключается TX1). Если вы хотите использовать USB для последовательный порт TTL module для отладки ESP-01 module, Пожалуйста, подключите его к верхней части (в противном случае могут быть помехи).

COM1: Общественный конец;
NC1: Нормально закрытый, реле короткое замыкание с COM1 до реле закрыто, и это не присвоен после того, как он был всасывал;
NO1: нормально разомкнутый, реле свободных перед тем, как сосать, и коротка для COM1 после сосания.
COM2: Общественный конец;
NC2: Нормально закрытый, реле коротка для COM2 до реле закрыто, и это не присвоен после того, как он был всасывал;
NO2: нормально разомкнутый реле приостанавливается перед закрытием, и коротка для COM2 после выдвижная полка в такой стране, как.
COM3: Общественный
NC3: Нормально закрытый, короткое замыкание с COM3 до реле закрыто, и это не присвоен после всасывания;
NO3: нормально разомкнутый, реле свободных перед тем, как всасывал и коротка для COM3 после сосания.
COM4: Общественный
NC4: нормально закрытый, коротка для COM4 до реле закрыто, и он остается открытым после всасывания.
NO4: нормально разомкнутый, реле не подключен, прежде чем он засасывается, и это короткое замыкание с COM4 после выдвижная полка в такой стране, как.

Инструкции по релейному контролю (шестигранный):
Открыть первое реле: A0 01 01 A2
Выключите первое реле: A0 01 00 A1
Откройте Второй реле: A0 01 02 A3
Закройте Второй реле: A0 02 00 A2
Откройте третьим реле: A0 03 01 A4
Выключите третьим реле: A0 03 00 A3
Откройте четвертой реле: A0 04 01 A5
Выключите четвертой реле: A0 04 00 A4

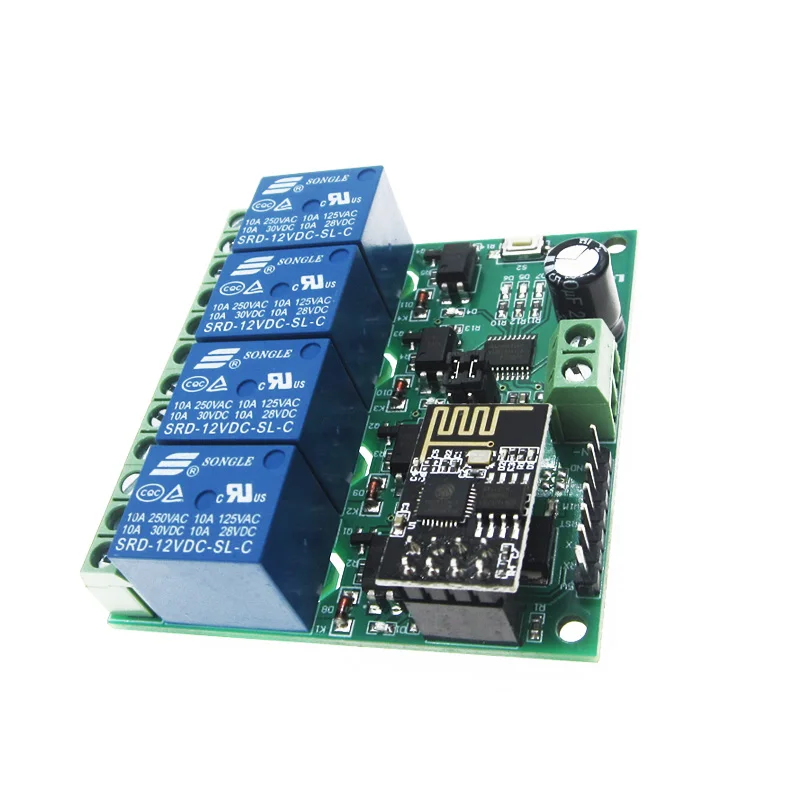

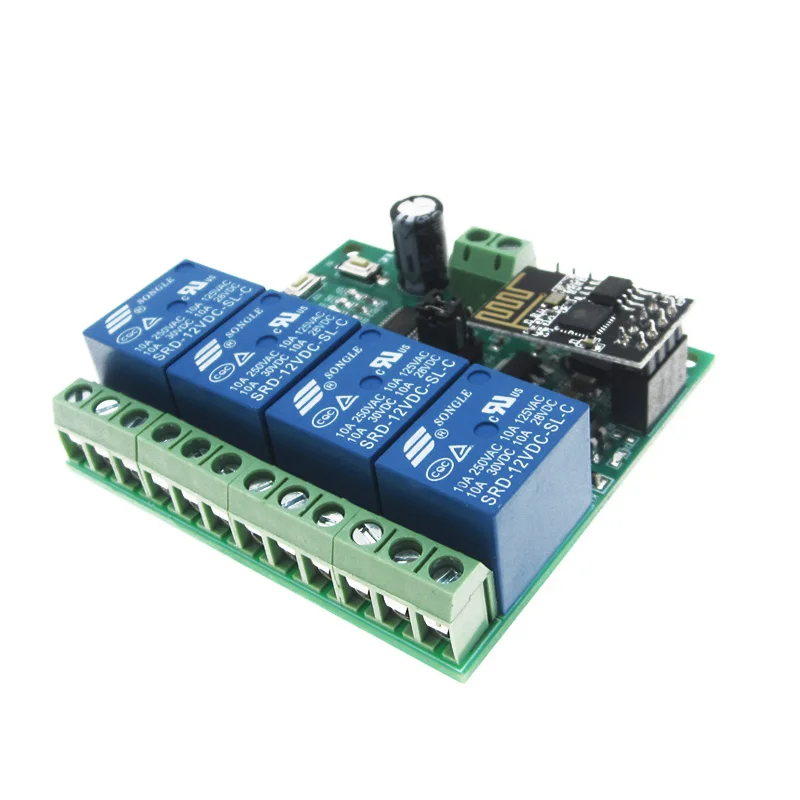

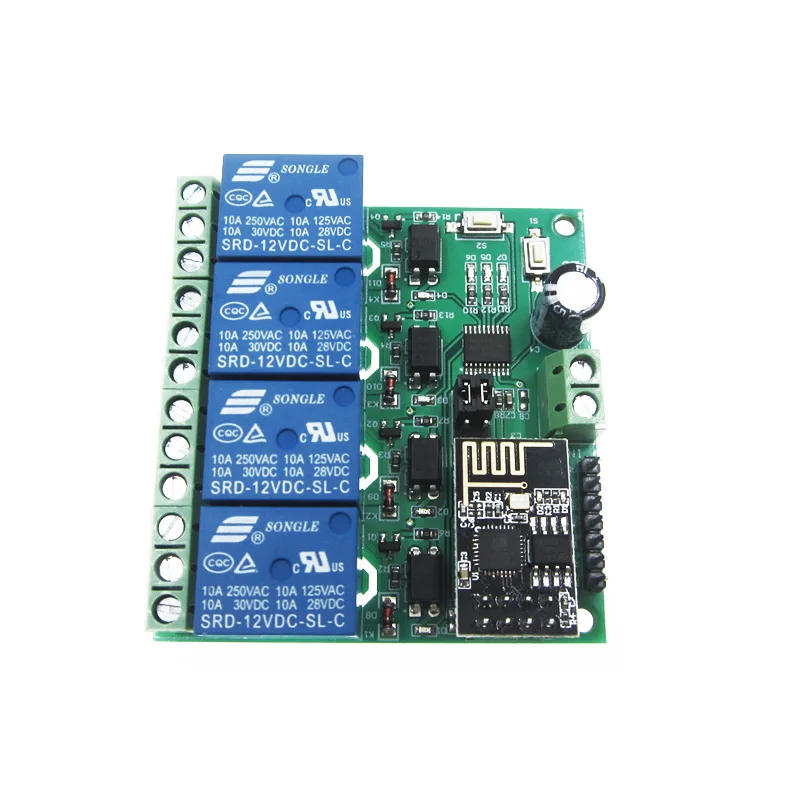

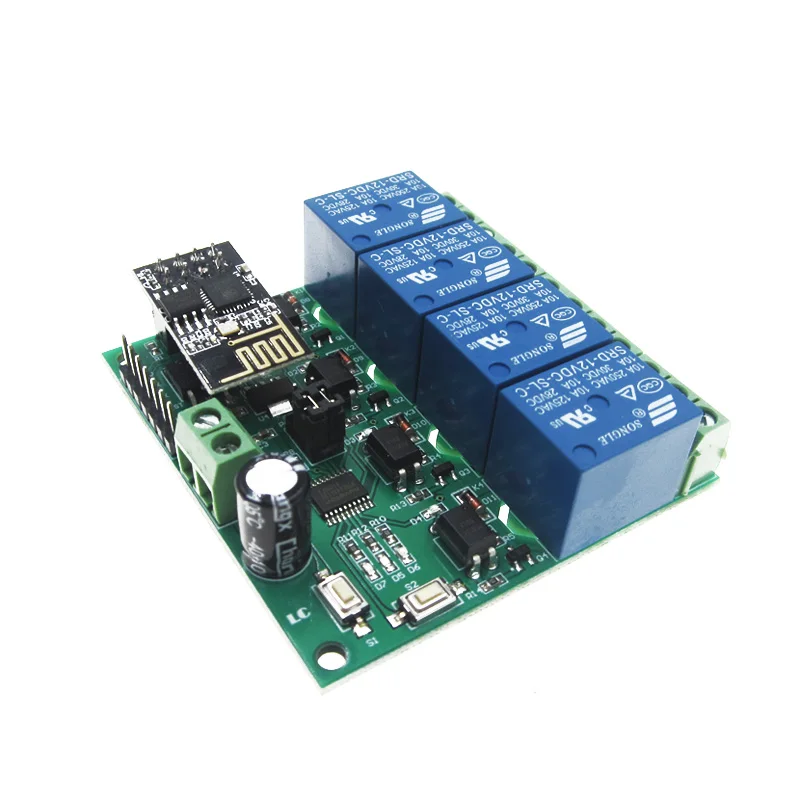

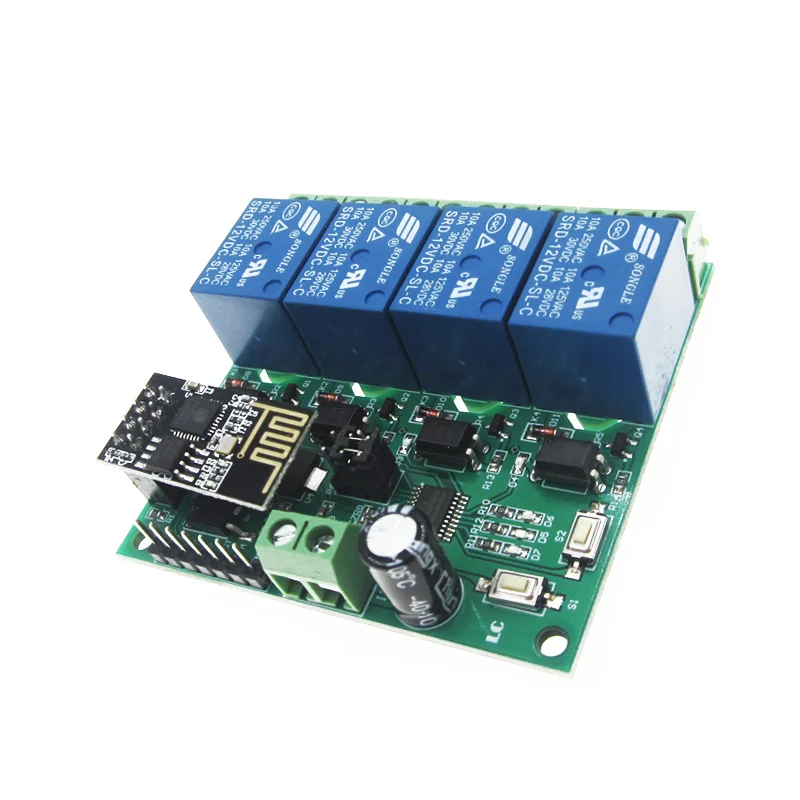

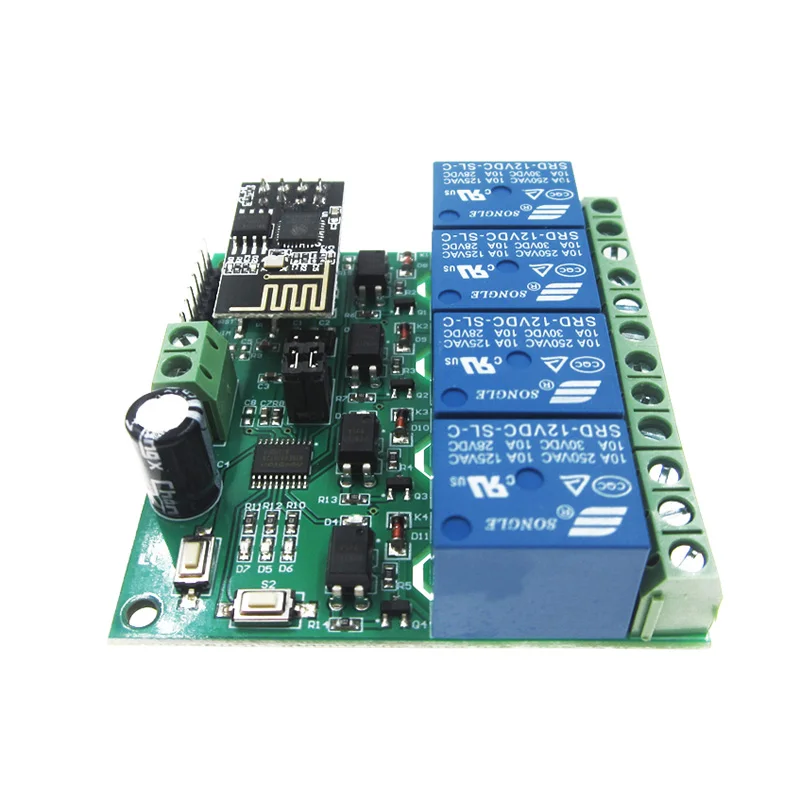

Фотографии товара
