Модуль FM радио модулятор частоты беспроводной микрофон PCB Наборы сделай

Модуль FM радио модулятор частоты беспроводной микрофон PCB Наборы сделай

Описание продукта:

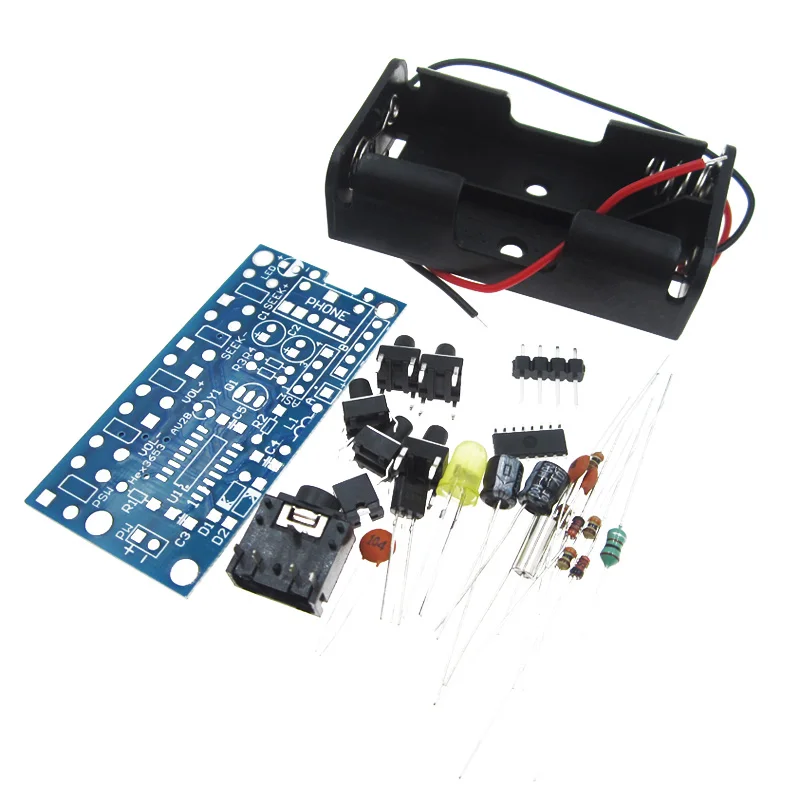

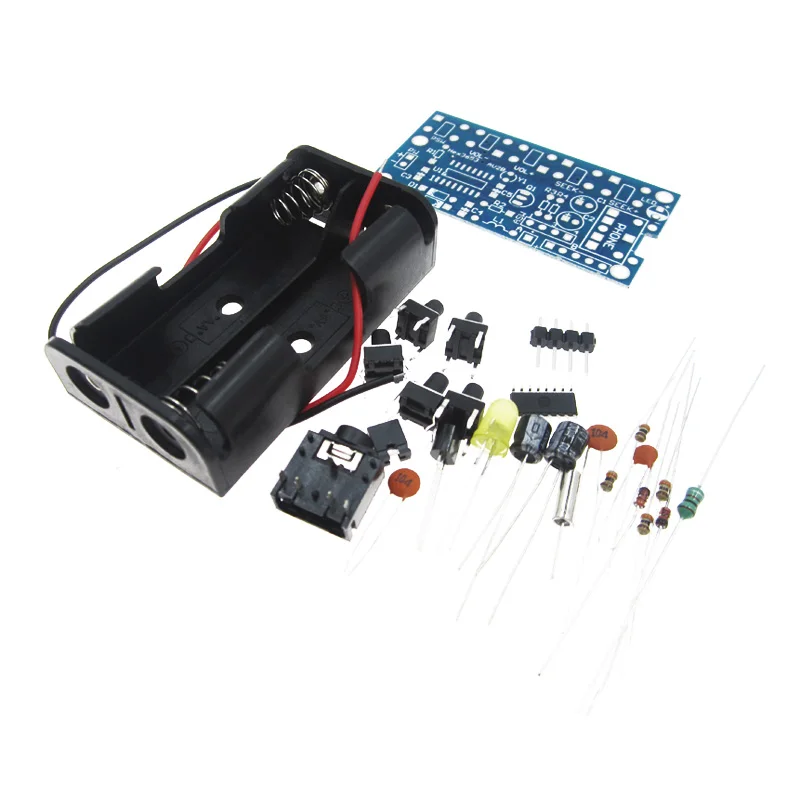

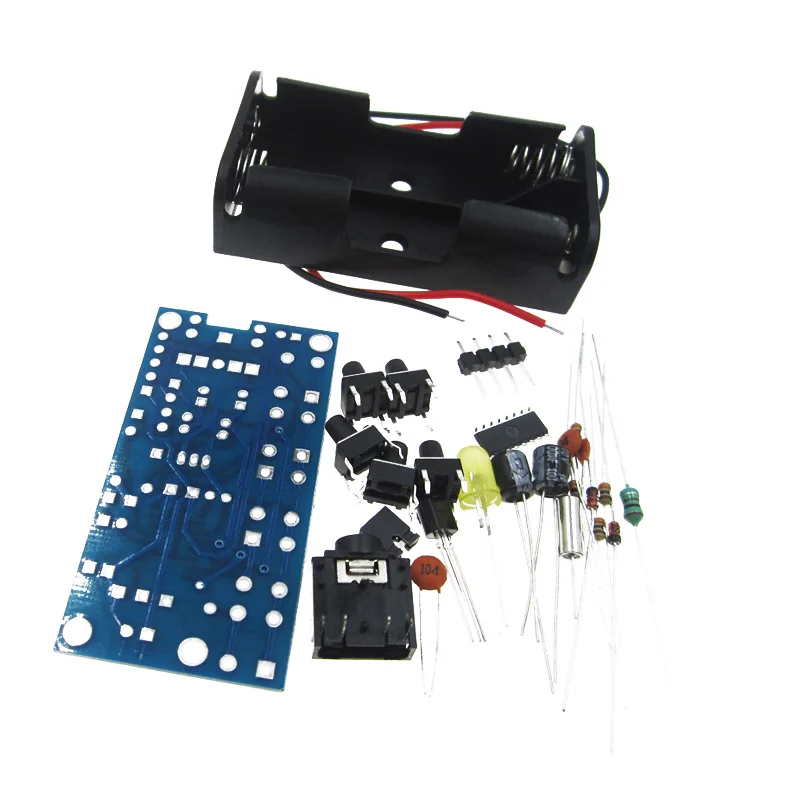

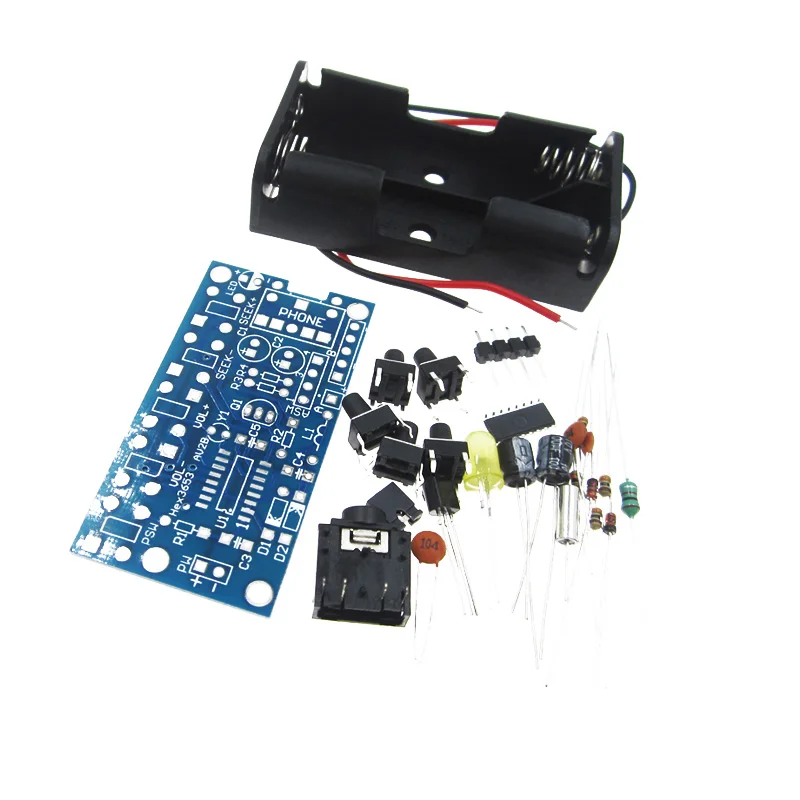

1. Комплект fm-радио приемника 76 МГц-108 МГц
Комплект назначение:
1. Набор различных электронных компонентов: множество электронных компонентов, резисторов, конденсаторов, индукторов, диодов, интегральных схем, разъемов для наушников, кнопок и т. д., много видов основных компонентов.
2. Обучение электронике.
3. Практическая способность.
4, особенно подходит для использования эпоксидной PCB Сварки студентов использовать, а не для общего использования на бумажной основе!
Частотный диапазон: FM 76-108 МГц

Преимущества:
Электронные энтузиасты или электронное производство электронных студенческих классов, в частности, чтобы оптимизировать расположение элементов в соответствии с новичком, эта Упаковка проста в изготовлении и установке высокого уровня успеха! Так как он был использован во многих школах, поэтому мы знаем его производительность. Этот комплект не просто сварочная сборка, а также настраивает свои руки и спиральную катушку, веселее, это лучше, чем другой простой комплект сборки. Главное преимущество использования гарнитуры также заключается в учете шума учеников в классе!
Характеристики и применение:
Fm-радио программа имеет богатое, хорошее качество звука и т. Д. По всему запуску свою собственную fm-радиостанцию. В набор входит FM радио сканирования карманных компьютеров с помощью специальных блоков, 16-контактный диагностический двойной плоский пакет, диапазон рабочего напряжения 1,8-3,6 V, цепь включает в себя fm-радиоприемник от антенны до частотного дискрикатора, выходной звуковой сигнал всех функций, он также имеет схему настройки поиска, цепь обнаружения сигнала, Отключение звука и компрессионная частота смещения замкнутого контура FLL. Если частота цепи рассчитана на 70 кГц, периферийные цепи без трансформатора промежуточной частоты, где частота выбирается внутренней цепи RC, если фильтр для завершения. Самолет, такой как цифровой радио тюнер, который использует электрические настройки кнопки (SEEK +, SEEK-), в дополнение к кнопкам регулировки громкости (VOL +, VOL-) И кнопка питания (PW). После включения цепи Нажмите кнопку питания, схема начинает работать, нажмите кнопку «SEEK +» для поиска высокочастотного или низкочастотного нажатия «SEEK-радиочастотный Поиск», автоматический поиск радиосигналов, настройка автоматически останавливается, затем нажмите на кнопку поиска, если цепь продолжает поиск радиостанций. Частотный диапазон 76-108 МГц. Оба приема универсальной FM станции могут быть получены школы кампуса радиостанции.

Сварка последовательности

Сначала сварочные SMT компоненты, затем: 1. Резистор 2. Индуктор 3. Конденсатор 4. Диод 5. Ключи 6. Разъем для наушников и кнопка переключения.
Электронный комплект (полный набор запасных частей) для электронных энтузиастов Соберите себя, изучите знания электроники, испытайте удовольствие от руки, наслаждайтесь веселым успехом.
Детали комплекта (схемы, схема печатной платы, список деталей, описание монтажных работ, инструкции по сборке, инструкции по отладке и т. д.). Если вам нужно, мы можем отправить его вам по электронной почте.

Содержимое упаковки
1x беспроводной стерео FM радио приемник модуль PCB DIY электронные наборы 76 МГц-108 МГц

2. Fm-радио 80 МГц-108 МГц
DIY наборы, нужно припаять самостоятельно
Частота передачи цепи около 90 МГц, используя обычное FM радио приемное оборудование,
Регулировка индуктивности L для регулировки частоты передачи, чтобы избежать местной радиочастоты,
Рабочее напряжение цепи: 3 в-6 В постоянного тока,
Излучается в упаковке от десяти до нескольких десятков метров,
Расстояние напряжения питания, длины антенны и соответствия сопротивления,
Географическая степень открытости, электромагнитных помех, чувствительность приемника, связанное с оборудованием.
Рабочие параметры:
Частотный диапазон: 80 МГц-108 МГц
Рабочее напряжение: DC3V-6V
Антенна TX подключена: вы можете взять кусок провода в качестве антенны,
Антенна не должна быть слишком длинной, чтобы не влиять на стабильность частоты.
Отладки:
Подключите тест мощности и антенны, антенна может быть использована 20-40 см толстый провод
(Антенна не слишком длинная, чтобы не повлиять на стабильность частоты),
Посылка не предоставляется, вы должны принести свой собственный.
FM радио приемное оборудование используется для регулировки герметичности
Катушки индуктора на простом беспроводном микрофоне,
Таким образом, радиосигнал, полученный микрофоном.

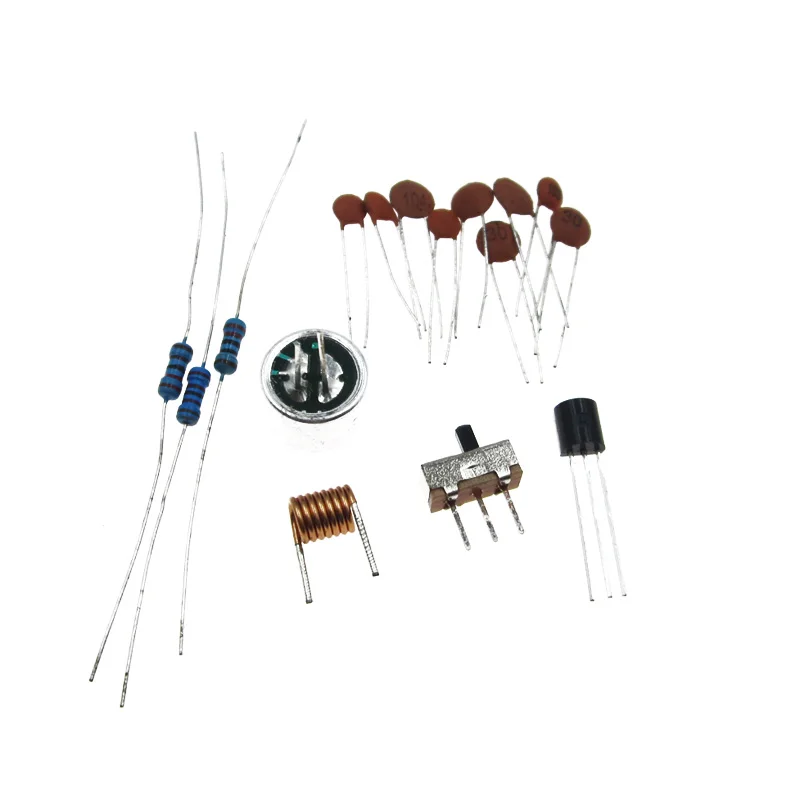

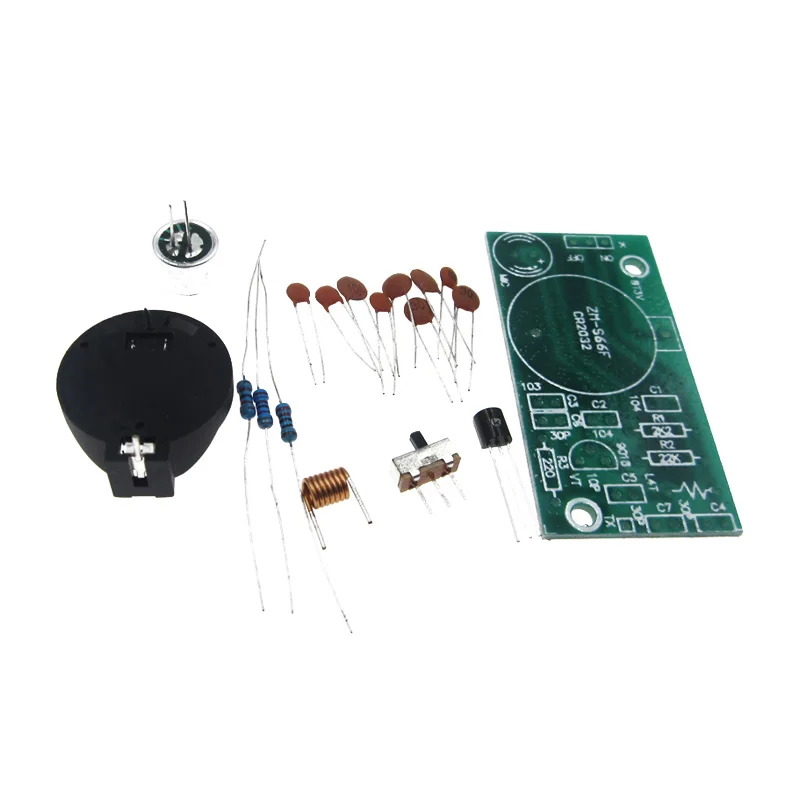

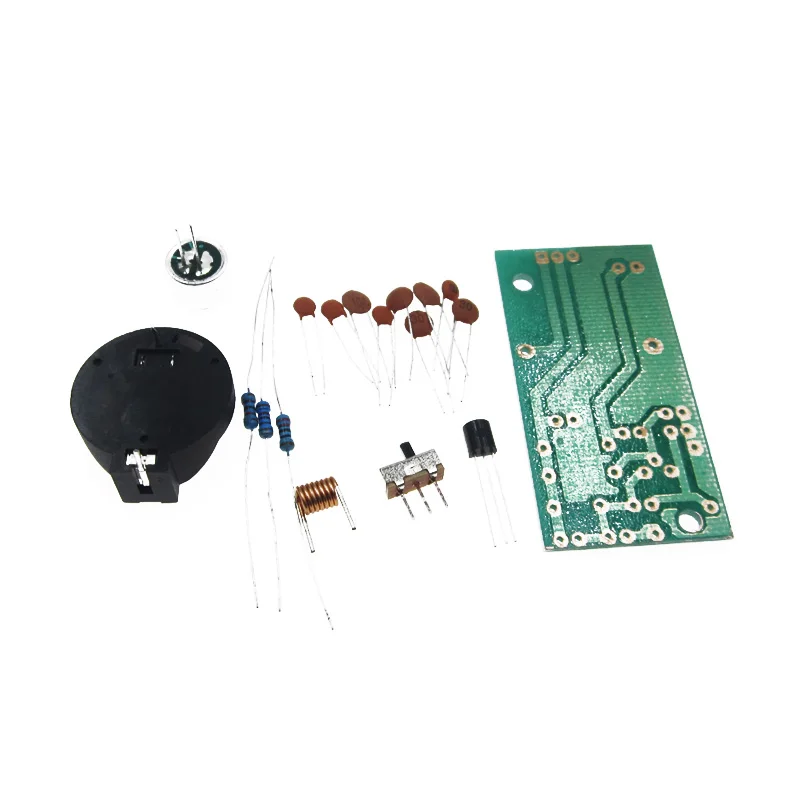

Упаковка включает в себя:
R1 резистор 2,2 k-1 шт.
R2 резистор 22 k-1 шт.
R3 сопротивление 220-1 шт.
C1 C2 керамические конденсаторы 104 3
C3 керамические конденсаторы 103-1 шт.
C6 C7, C4 керамические конденсаторы 30 3
C5 керамические конденсаторы 10-1 шт.
Q и триодов, 9018-1 шт.
L индуктивность 4T 1
1 Микрофон конденсаторный микрофон
BT3V CR2032 держателе батарей 3 в 1

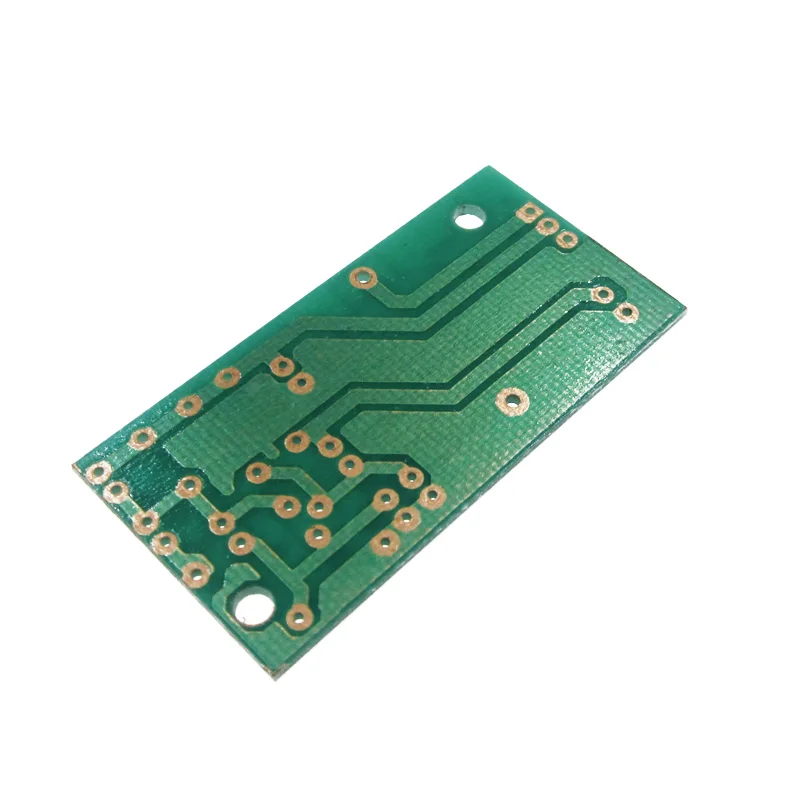

PCB: 26*52 мм

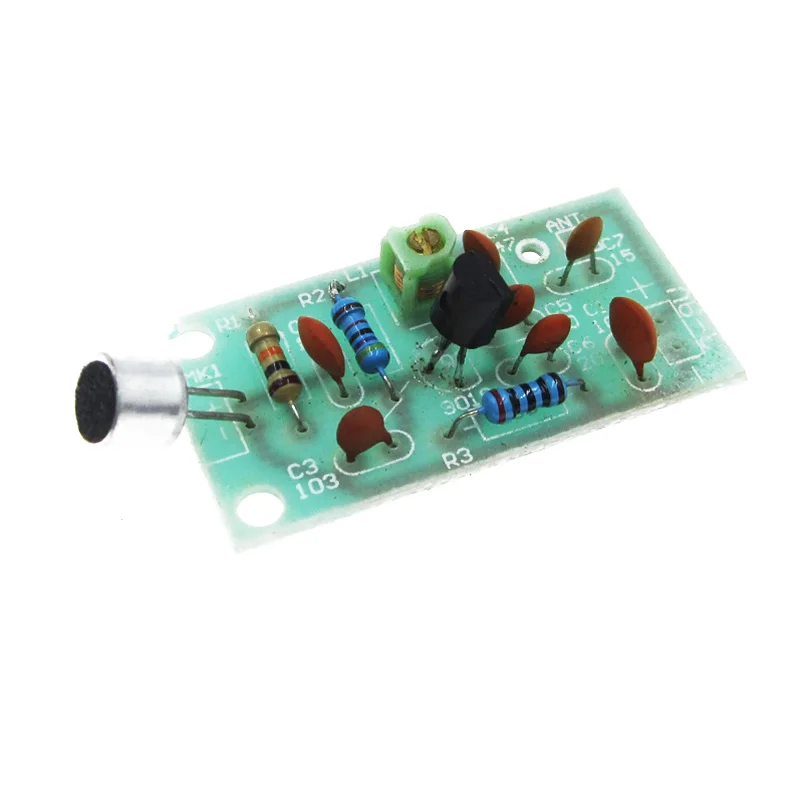

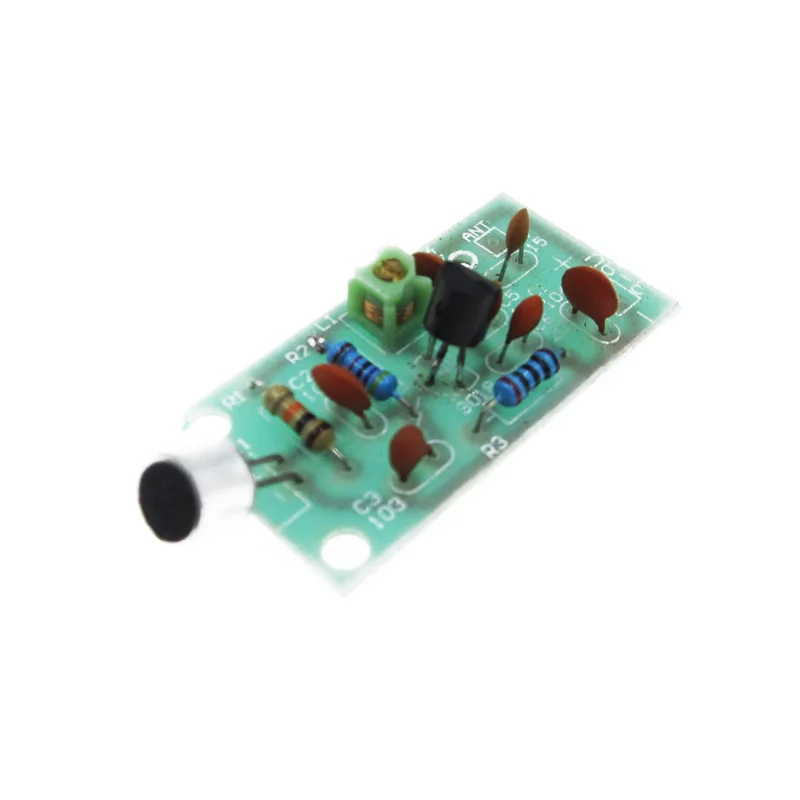

91-103 МГц FM беспроводное радио
Описание продукта:

Диапазон рабочего напряжения [3-5 в]

Частотный диапазон [91-103 МГц] (доставка по умолчанию 3V99.8MHZ)

Дальность передачи [3-20 м] (чем больше воздействие окружающей среды)

Рабочий ток [6-30ма]

[Нет антенны (поставляется)]

Схема и иллюстрация [no]

Регулирование частоты [регулируется]

Батарейный блок [Нет]

Регулировка громкости [Нет]

Стабильность частоты помех [плохое]

Чувствительность микрофона [0,3 m] говорить, как правило, которые будут получены

Звук []

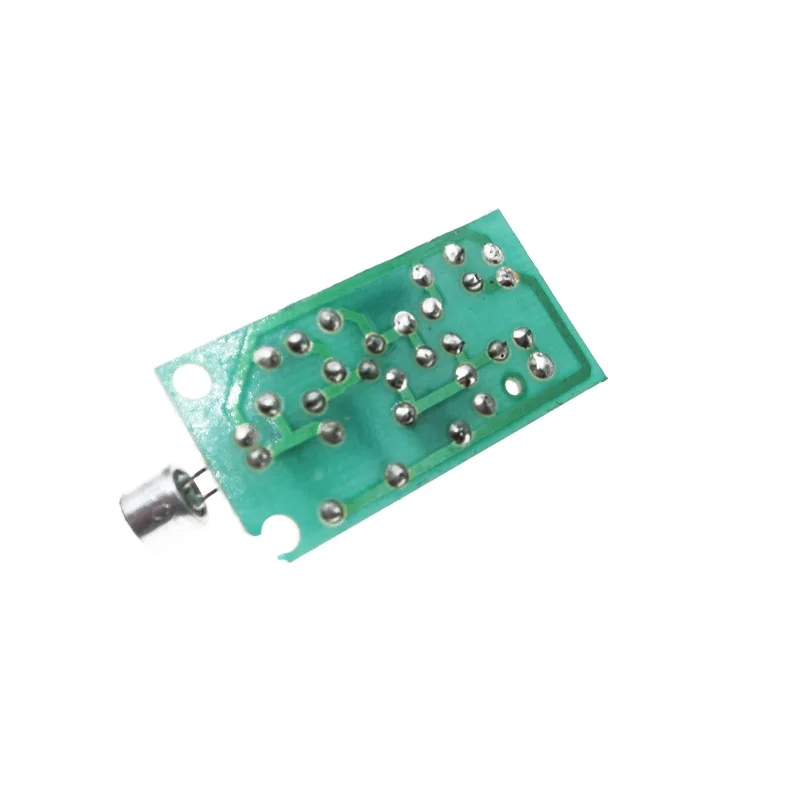

Размер печатной платы] [1,9*3,2 см]

Покупатели должны быть оснащены [электрическим утюгом, батарейным отсеком и батареей, проводами, припоем, fm-приемником 88-108 МГц]

Примечание: этот ребенок менее стабильный, легко дрейфует по частоте, так как в отрасли не может использоваться беспроводной передатчик.

Фотографии товара
