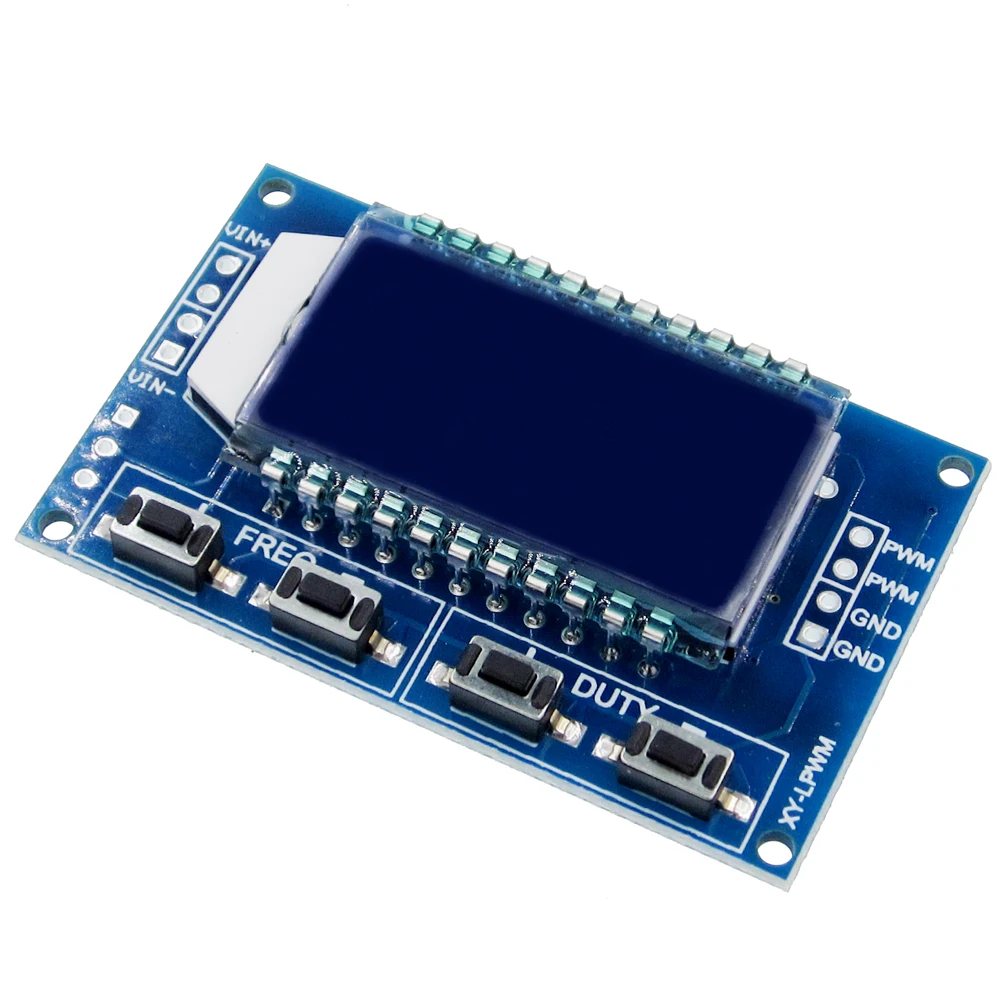

Новый генератор сигналов PWM импульсная Частота Рабочий цикл регулируемый модуль

Новый генератор сигналов PWM импульсная Частота Рабочий цикл регулируемый модуль

PWM выход, вы можете установить частоту, рабочий цикл;
Частота делится на четыре диапазона, автоматическое переключение:
1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;
2. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;
3. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц
E. g. Частотный дисплей: 100 указывает на PWM выход 100 Гц импульса;
1,01 показывает PWM выход 1,01 K импульса;
54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;
1.2.4 означает, что PWM выход 124 кГц импульса;

Диапазон рабочего цикла: 0 ~ 100%;

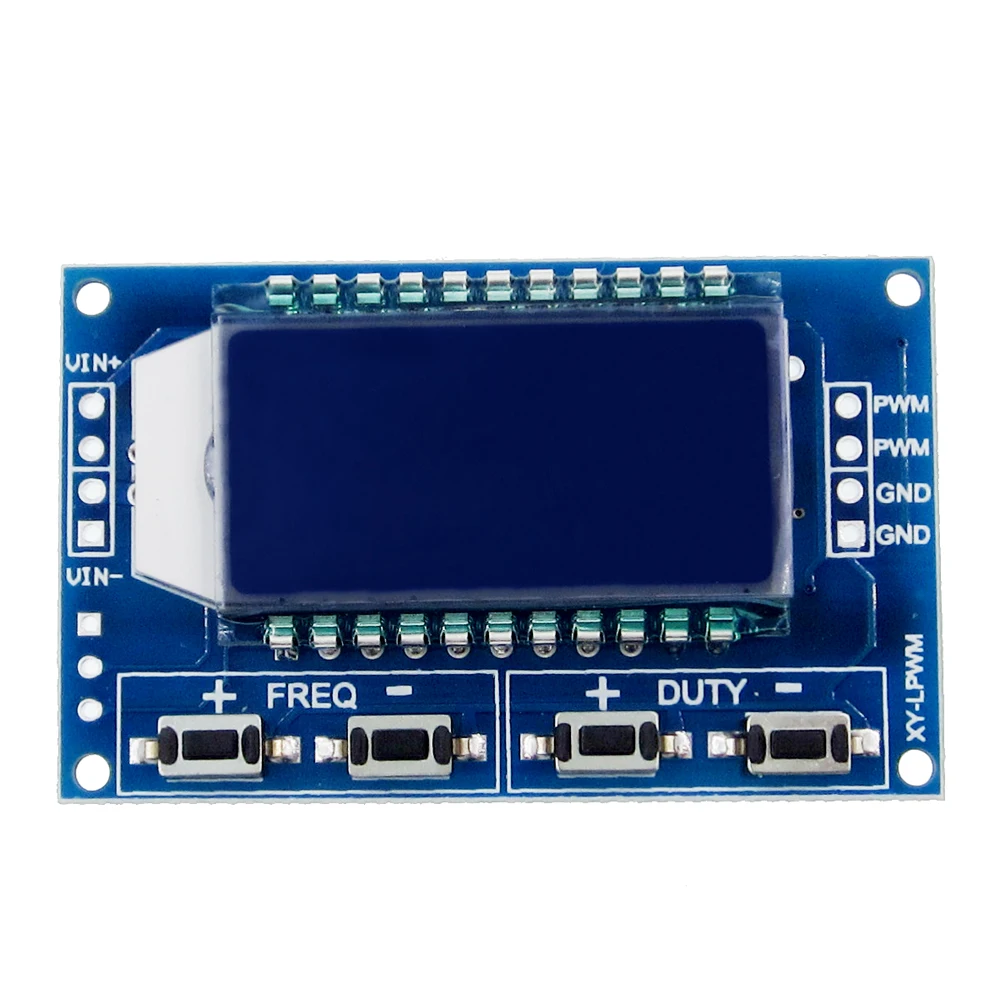

Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установка параметров автоматически сохраняет, отключение питания потеряно.

Параметры модуля
1. Рабочее напряжение: 3,3 ~ 30V;
2. Диапазон частот: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне составляет около 2%;
4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;
5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания;
6. Температура окружающей среды: -20 ~ + 70 °.

Сфера применения
1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;
2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;
3. Генерирует Регулируемый Пульс для использования MCU;
4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений)

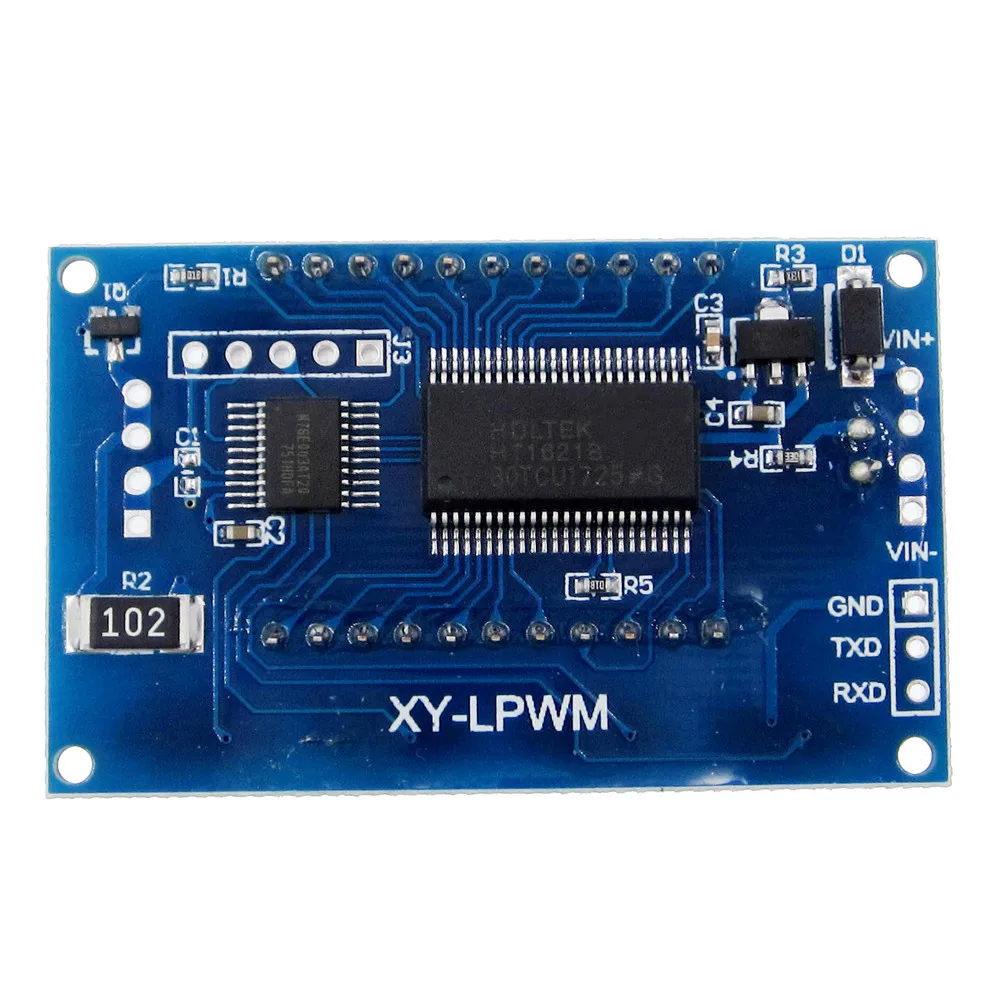

Серийный Порты и разъёмы Управление
Стандарты связи: 9600 бит данных bps: 8
Стоп-бит: 1
Контрольные цифры: нет
Регулятор давления газа: Нет

1. Настройка частоты ШИМ
F101: установить частоту до 101 Гц (001 до 999)
F1.05: Установите частоту до 1,05 кГц (1,00 до 9,99)
F10.5: Установите частоту до 10,5 кГц (10,0 до 99,9)
F1.0.5: установить частоту до 105 кГц (1.0.0 до 1.5.0)

2. Установить Рабочий цикл ШИМ
DXXX: Установите рабочий цикл PWM на XXX: (от 001 до 100)
Например, D050, набор PWM рабочий цикл составляет 50%

3. Прочитайте заданные параметры
Отправьте строку «чтение», чтобы прочитать заданные параметры.
Установка успешно возвращается: вниз;

Не удалось вернуть установку: осень.
