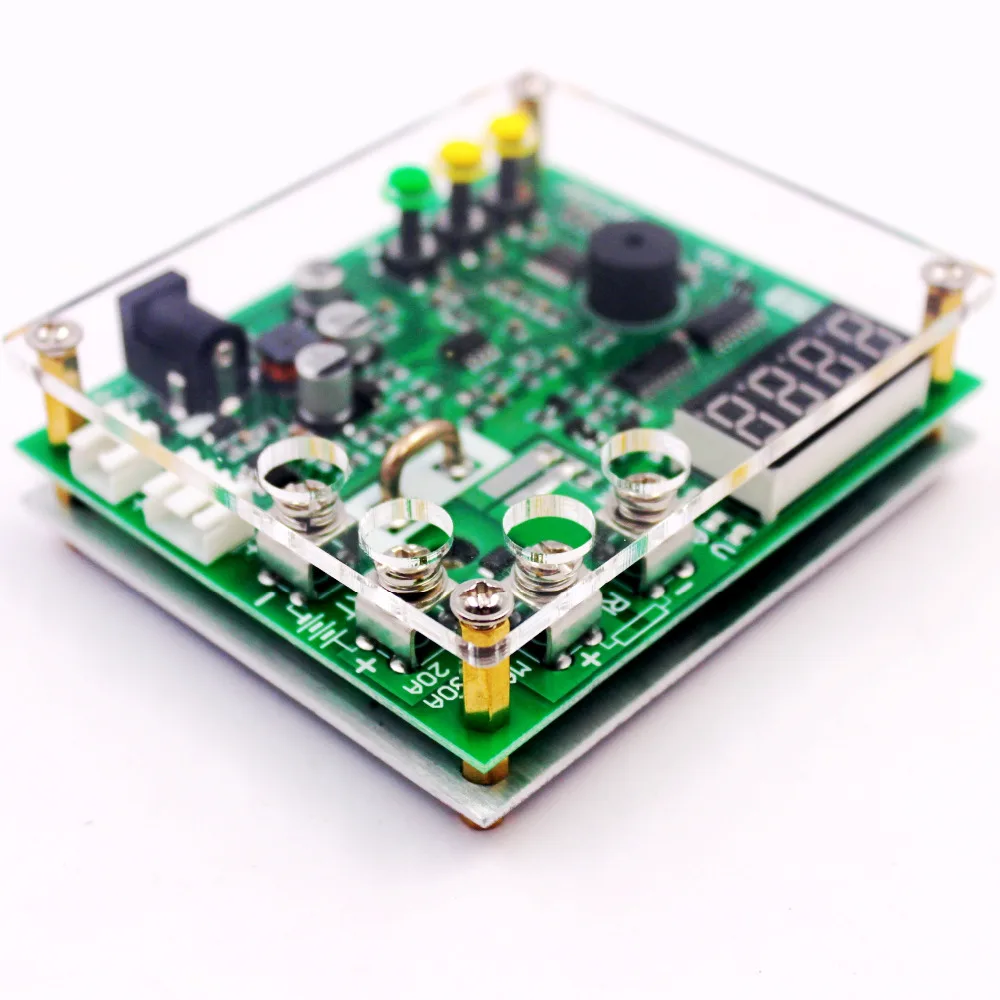

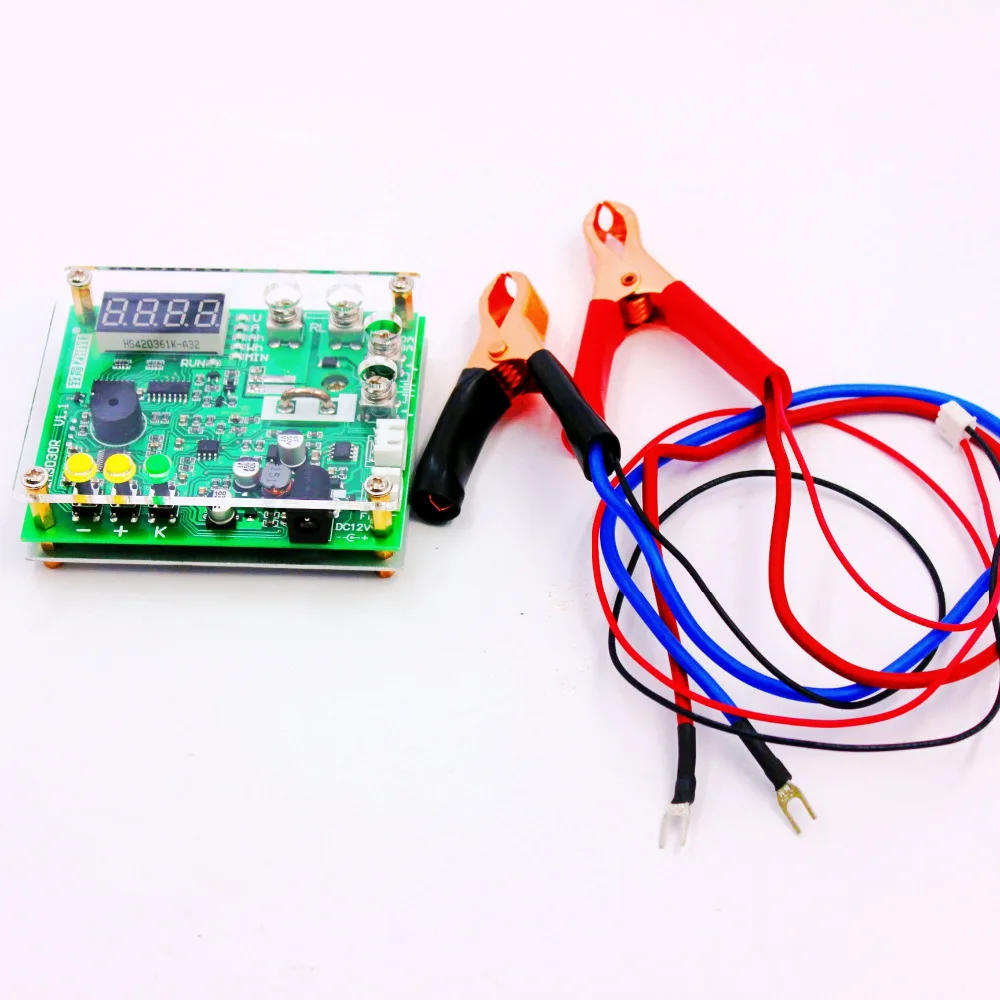

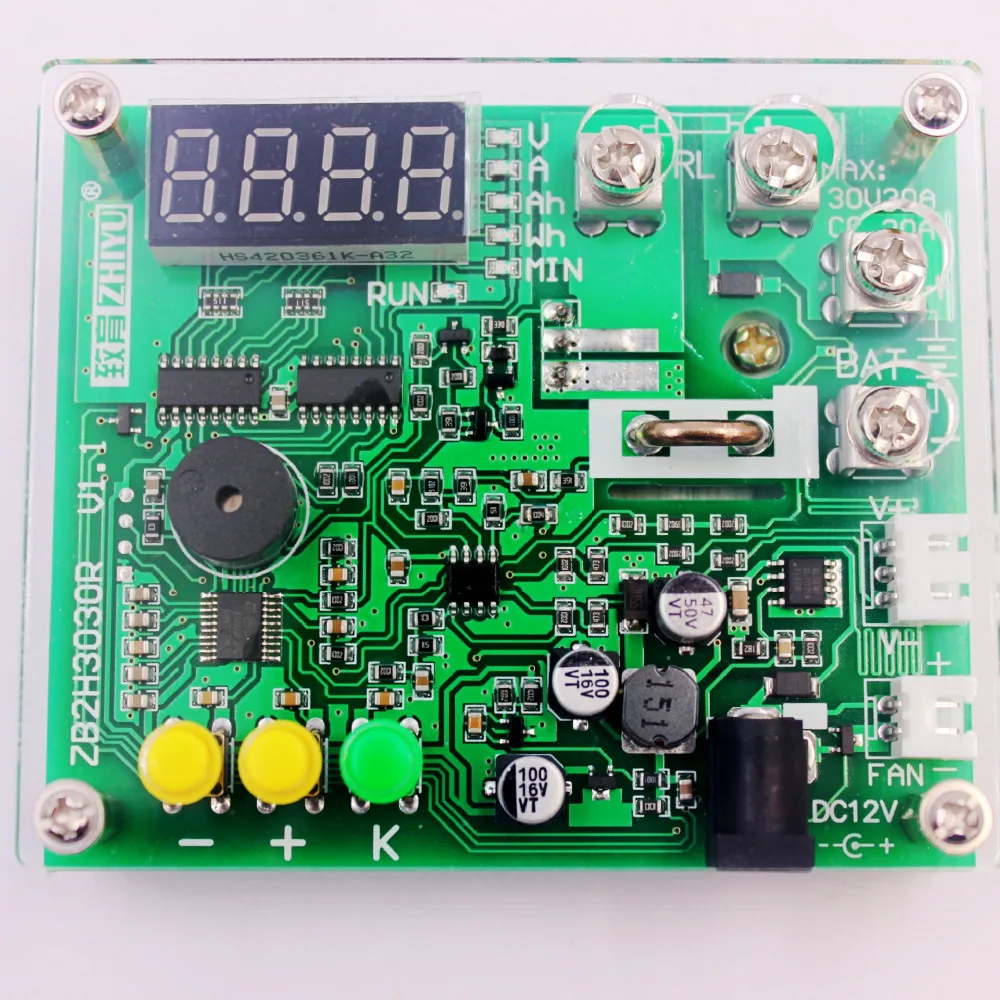

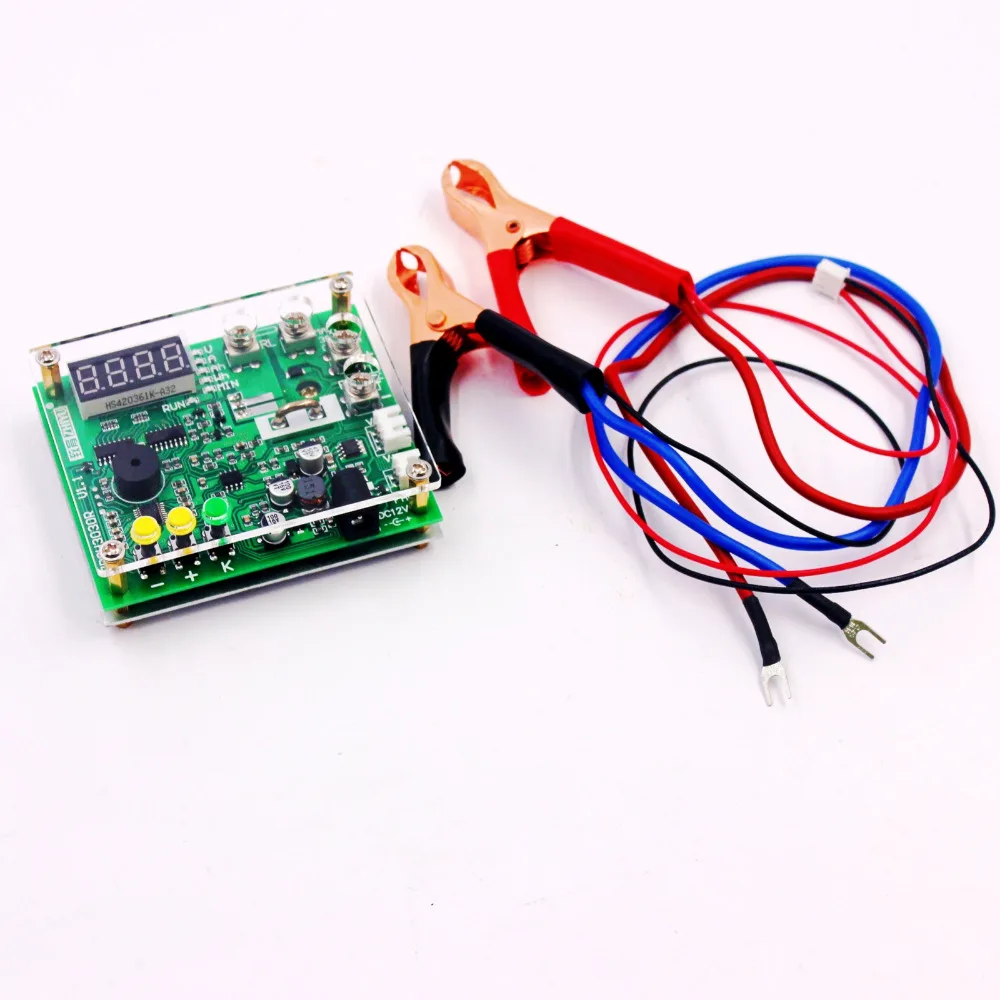

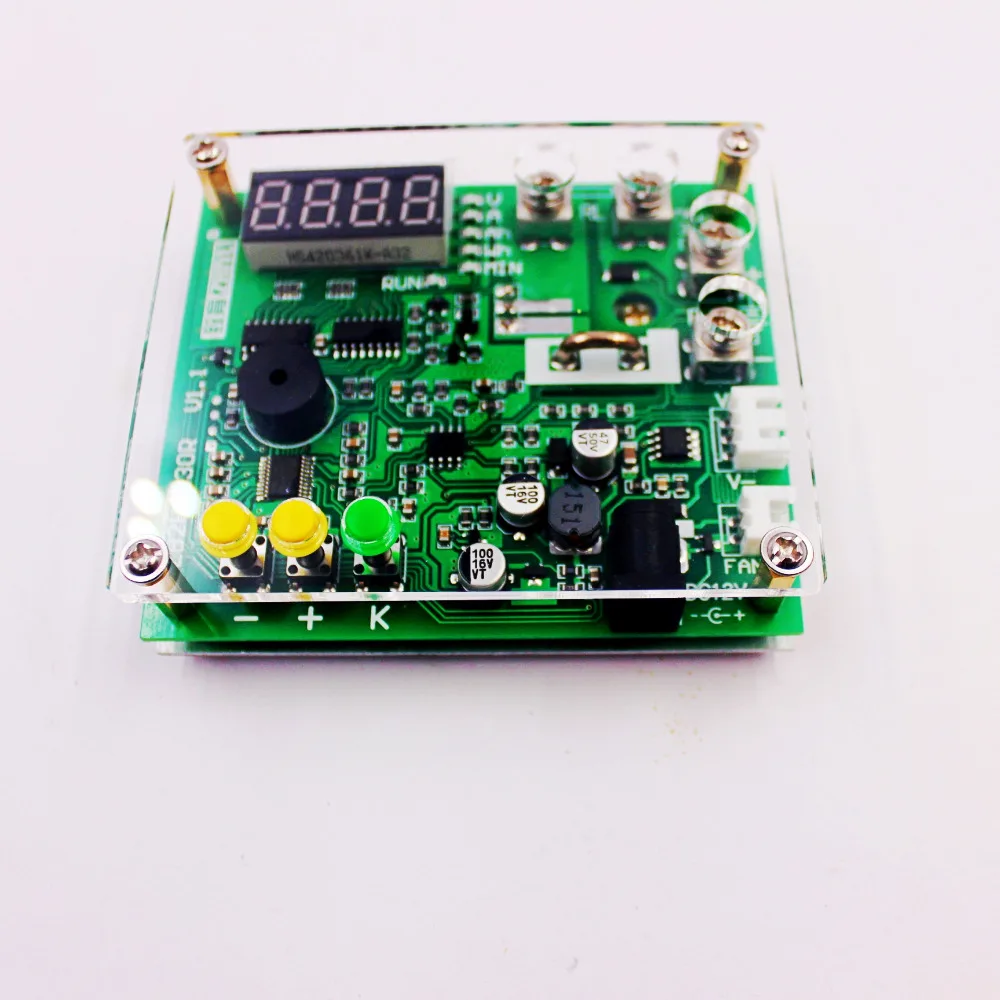

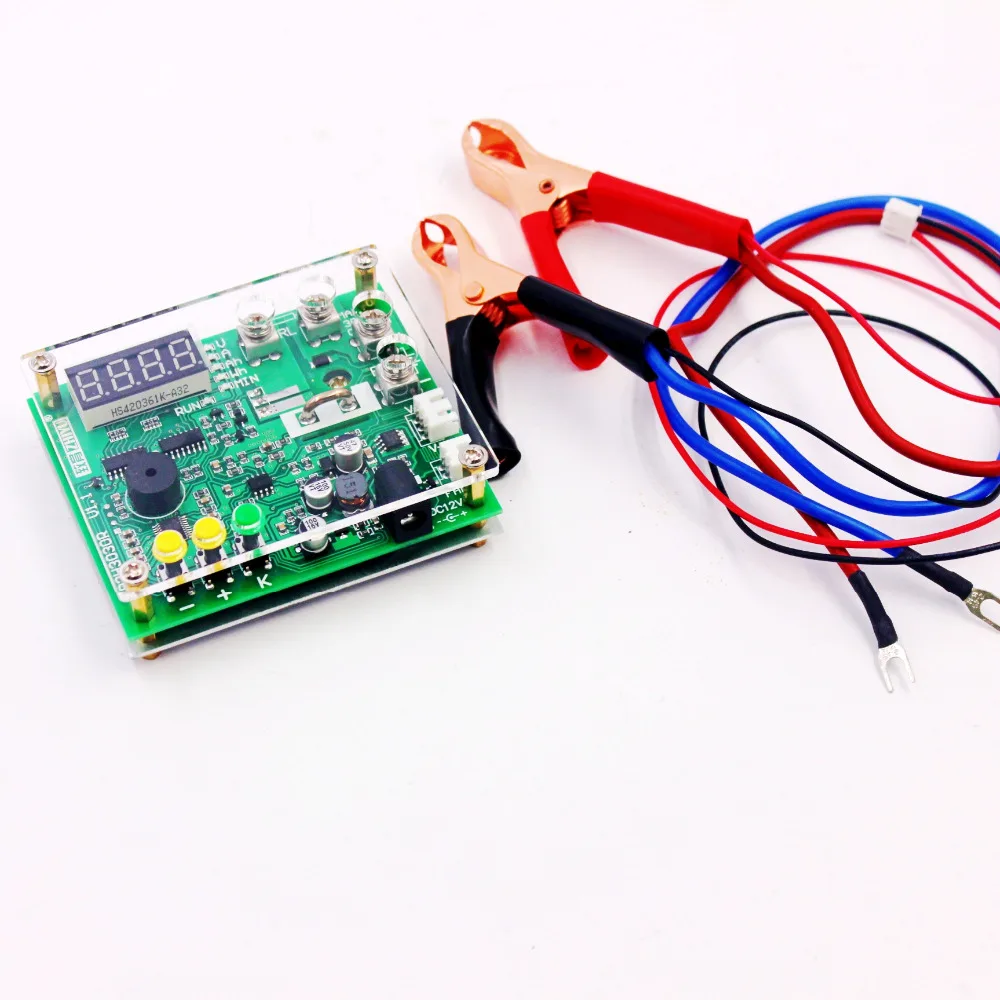

Электронная нагрузка на 4 провода с постоянным током 0 5 ~ 30 в А 12 В 24 тестер

Электронная нагрузка на 4 провода с постоянным током 0 5 ~ 30 в А 12 В 24 тестер

Источника питания Напряжение: внешнего источника питания DC12V автономный источник питания 10-30 в

Рабочий ток: <0.1A без вентилятора в тех случаях, когда питание 12V

Тесты Диапазон напряжения: DC 0,5-30 в

Напряжение тестовая ошибка по уровню поверхности: <0.6% ± 0,04

От 2 до 4 лет линейного напряжения разница по уровню поверхности: <0.25% ± 0,02 (общего режима напряжение ниже 1V)

Текущий диапазон тестирования: 0-30A камерах видеофиксации (более 20A ток рекомендовано для укрепления рассеивания тепла)

В настоящее время теста ошибка по уровню поверхности: <0.7% ± 0.08A

CC Текущий диапазон регулирования: 1-20A (CC режим превышает 15A рекомендовано для укрепления рассеивания тепла продувкой)

CC текущий контроль точность: 0.01A

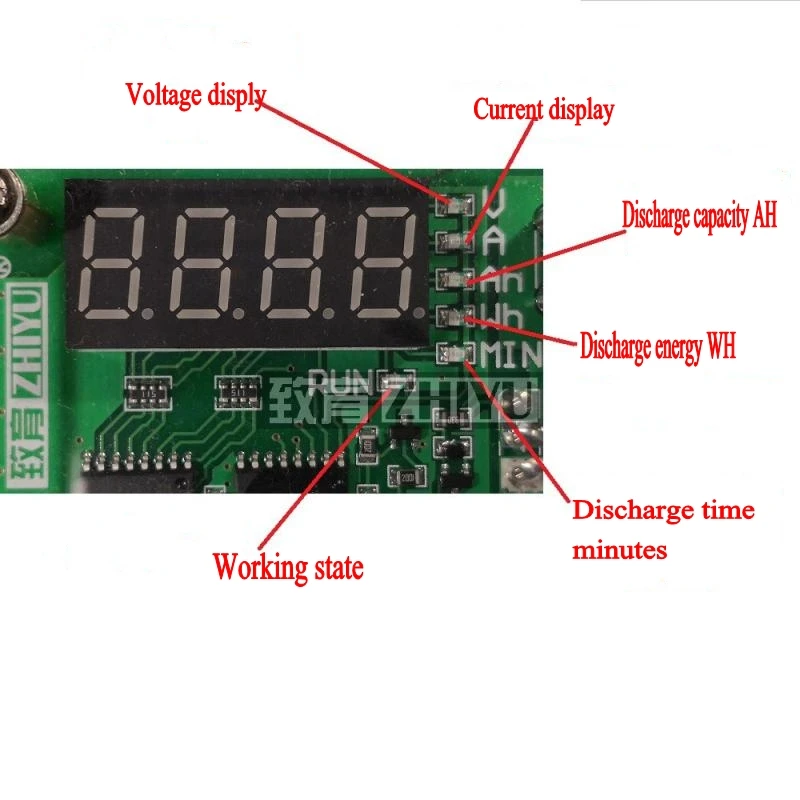

Ёмкость диапазон тестирования: 9999Ah 9999Wh 9999 мин какую-либо ценность приходит первым, то Остановить

Тесты разрешение: Ну и Wh являются точными до 0,01 в тех случаях, когда она составляет менее 100, 100,0 в тех случаях, когда запятой смещен влево, 1000 отображается после 999,9, И Разрешение 0,1 мин (6 секунд). После более 999,9 минут, это будет отображаться как 1000.min и кол-ва-9999.

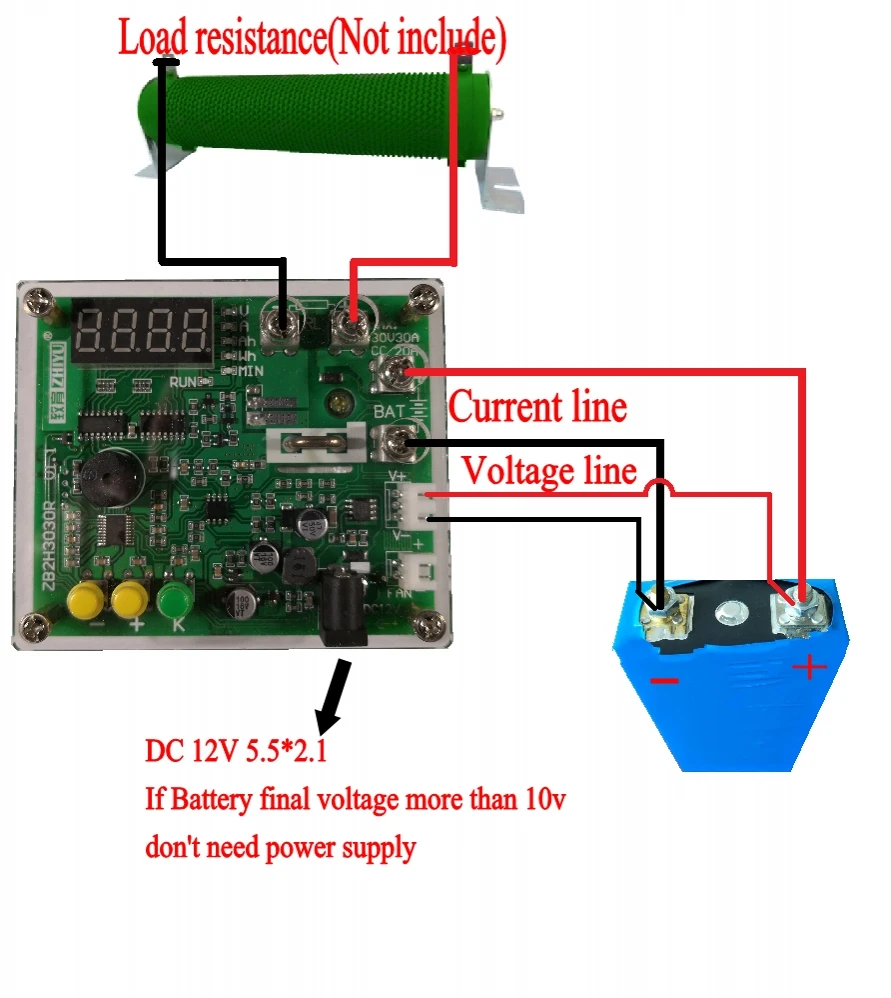

Как выбрать сопротивления нагрузки:

1. Обычный режим: сопротивления нагрузки Выбор рассчитывается по закону Ома эффективным способом доставки, который гарантирует максимальный ток не может превышать 30A, например, напряжение батареи 3,7 V, ожидаемый Тест ток 20A, то при нагрузке других полимеров обладают высокой функционально используемый на выбор 3,7 V, за исключением 20A = 0.185R.В настоящее время отображается в тех случаях, когда полностью заряженная батарея изначально тестирование. Полное напряжение батареи 4,2 V. Пиковое значение тока составляет 4,2 V разделенная на 0.185R = 22.7A и менее 30A может использоваться. Сопротивление мощность должна быть выбрана в использовании более чем в два раза больше, чем средней мощности.Средняя мощность значение 3,7 V раз 20A = 74W, а затем сопротивление должно быть больше, чем 148W, 150W или 200W сопротивление.

2. con PWM постоянный ток: Выберите резистор для того, чтобы гарантировать, что батарея может сохранять комплекту тока для расчета выходного напряжения. Например, при использовании 10A постоянный ток тест 3,7 V батарея выбор 3V выходного напряжения, значение сопротивления должно быть разделен на 3V 10A = 0,3ЕС выбор может быть немного меньше, чем это значение. Рекомендуется не должна превышать 1,5 раз больше, чем в настоящее время, то есть, для того чтобы выбрать между 0,2-0.3Ω. Если сопротивление слишком мал, Err5 будет отображаться.Сопротивление мощность должна быть больше, чем в 2 раза Средняя мощность критерия. Средняя мощность критерия-это напряжение батареи умножить на комплект ток ie 3,7 V раз 10A = 37W, а также сопротивление больше, чем 74W следует выбирать, например, 100W 0.3Ω.
