Двухступенчатый Гибридный электрофильтр EMI 2A 4A 15A высокочастотный блок питания с

Двухступенчатый Гибридный электрофильтр EMI 2A 4A 15A высокочастотный блок питания с

Внутренний канал двухступенчатый Гибридный фильтр подавления высокочастотного шума, из-за использования двухступенчатый (также известный как двухсекционная) фильтрации эффект отфильтровать шум лучше.Для некоторых пользователей существует проблема быстрой Переходной группы импульсных интерференций с повторяющейся частотой в несколько кг Герц для подавления некоторых пользователей.
 Спецификация печатной платы FR4 95x28x1.6 мм. Конструкция самой короткой цепи большой токовой цепи имеет короткий путь, может выдерживать больше тока и имеет меньше помех для внешнего мира.

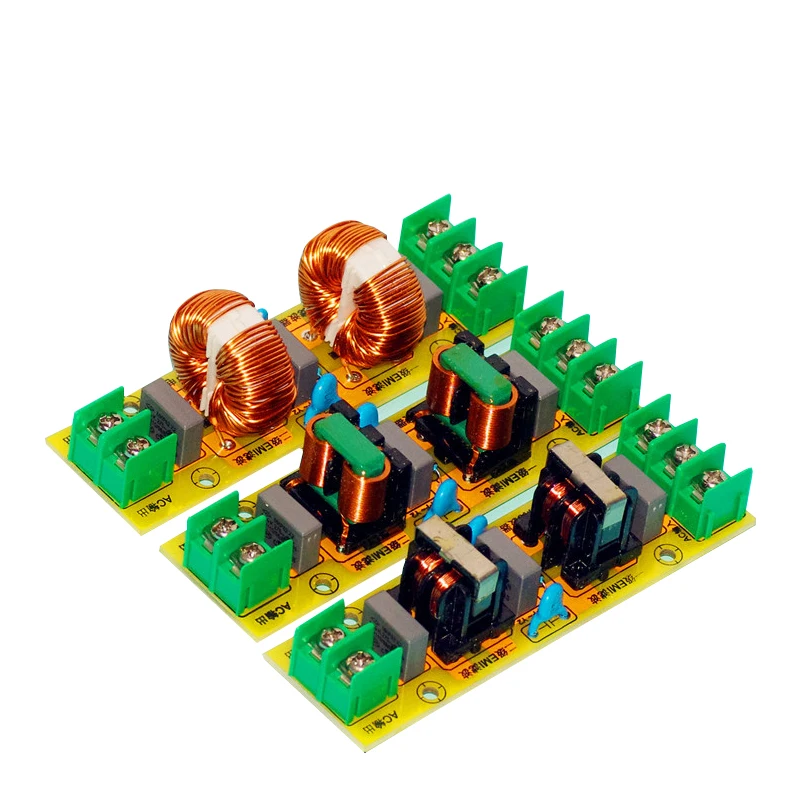

  Индукторы с общим режимом имеют три характеристики: 2A, 4A и 15A.

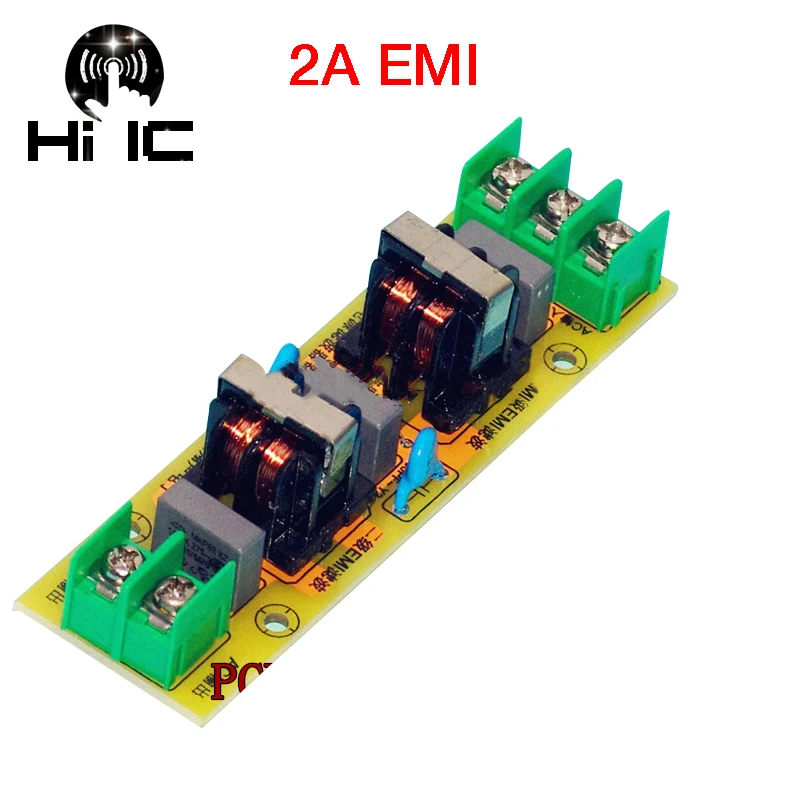

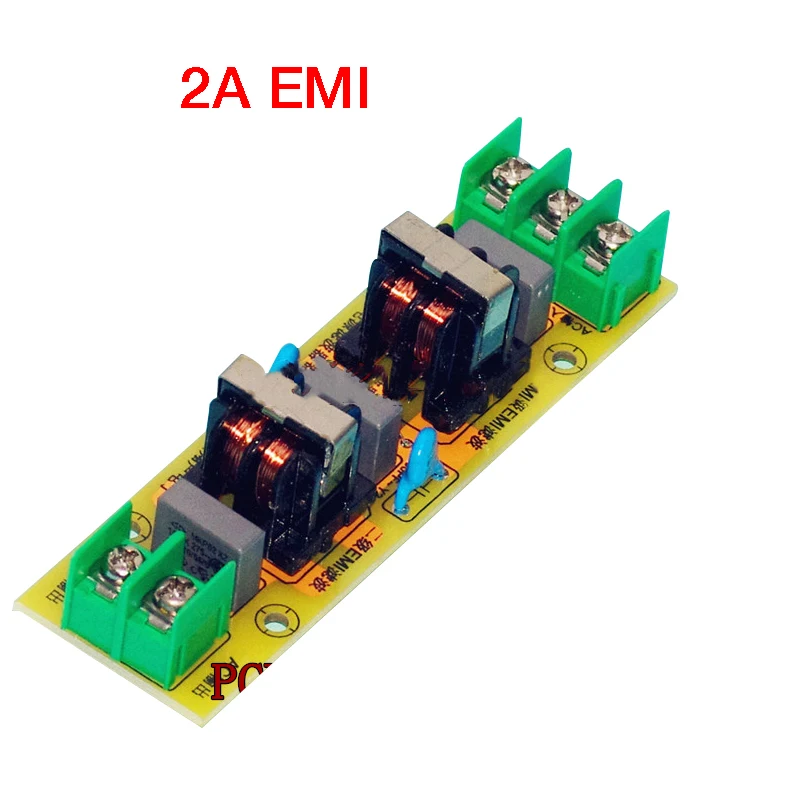

Фильтр индуктора с общим режимом 2A 10MH, мощность нагрузки 440 Вт.

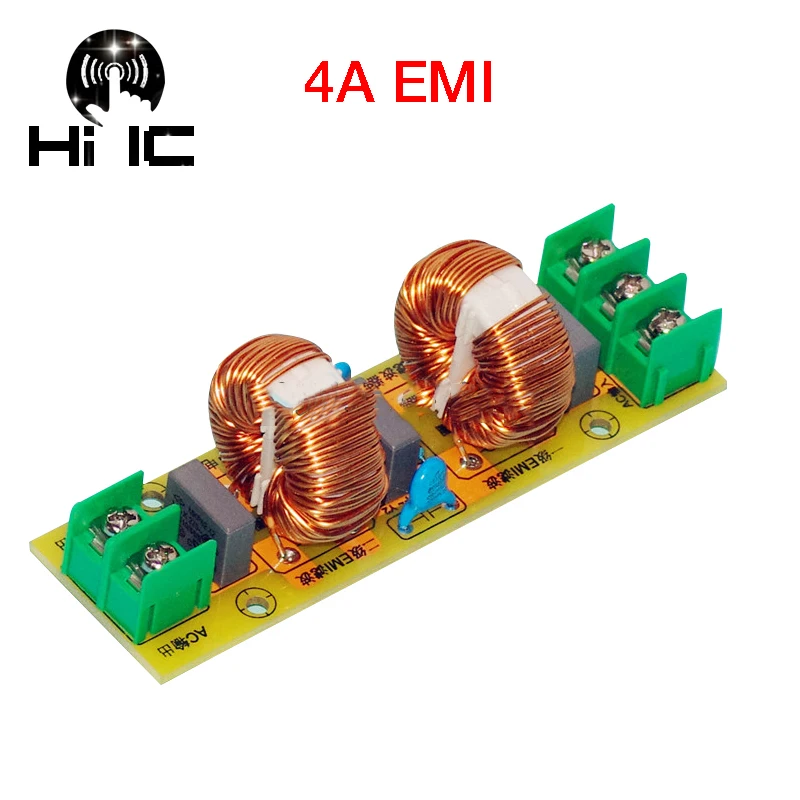

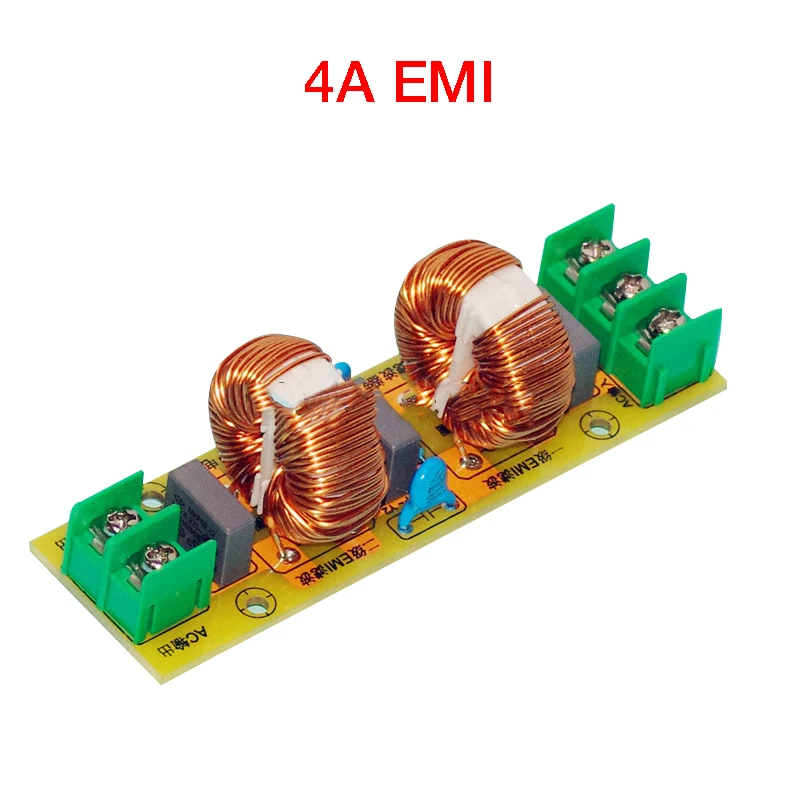

4А 10MH индукторный фильтр с общим режимом, мощность нагрузки 880 Вт.

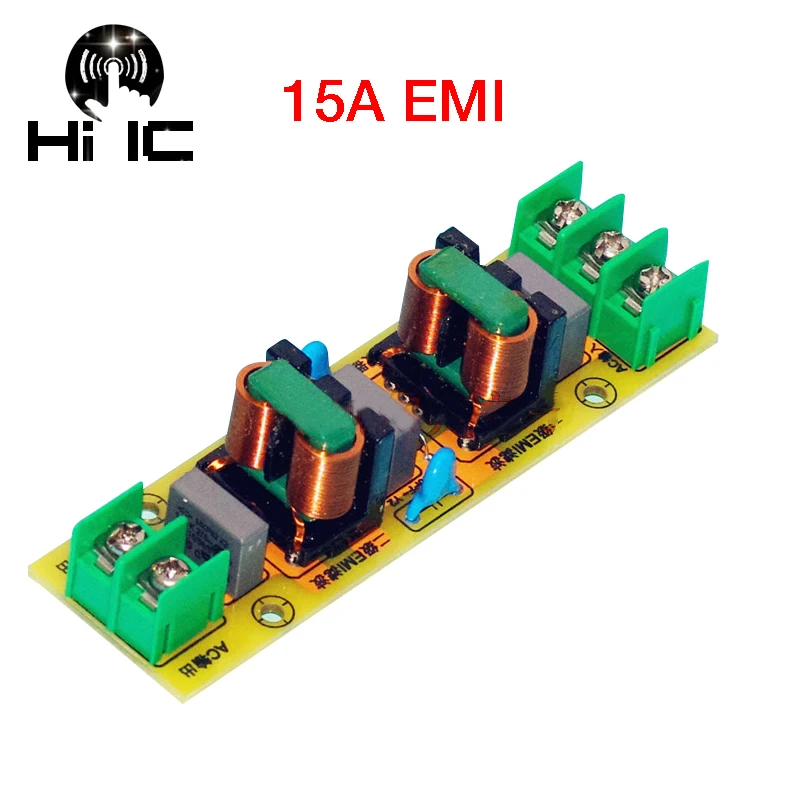

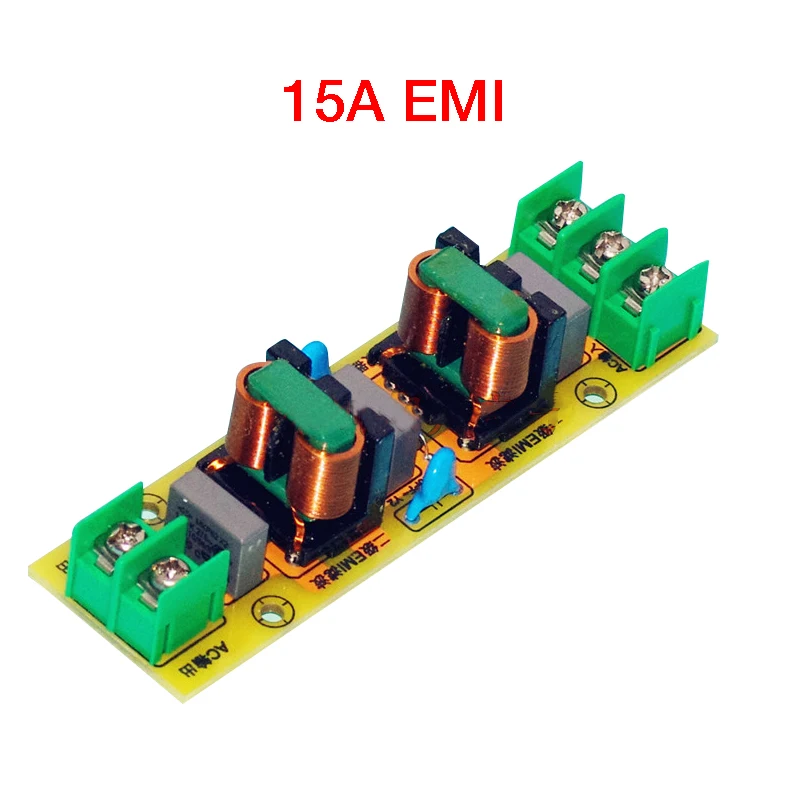

15A 10MH EMI фильтр, мощность нагрузки 3300 Вт.
Этот модуль может использоваться с декодером или усилитель мощности для фильтрации высокочастотный блок шум, устраняют мощность помех, и для того чтобы очистить источника питания, что может значительно улучшает качество звука усилителя мощности, улучшите разрешение, и тихий фон.
Вход GND должен быть подключен к заземльному проводу кабеля питания, а также может быть подключен к чехол шасси. Изучите конкретную ситуацию. Пожалуйста, обратите внимание на направление при сварке индуктивности 4А в обычном режиме. Пожалуйста, установите в соответствии с маркировкой на печатной плате и изображением ребенка.
Ниже представлены фильтры EMI с определенным чувством, для высокочастотных электромагнитных помех.
  Для высокочастотных электромагнитных помех (EMI), как правило, три технологии используется для фильтрации электропитания, которая может подавлять помехи. При фактическом использовании две или более из этих технологий часто используются в комбинации.Они заключаются в следующем:
  1. Добавьте конденсатор между прямой и нейтральной линией электропитания, т. Е. Конденсатор X.Выберите X2 типа, основная функция заключается в том, чтобы устранить общего режима помех, диапазон мощности 0,01 мкФ --- подача заявки на 0,47 мкФ.
  2. Добавьте конденсатор между линией электропередачи и уровнем грунта, то есть конденсатор Y.Тип Y2 используется для устранения помех серии, а диапазон емкости-от до МКФ.Для уменьшения тока утечки емкость не должна превышать 0,1 мкФ. 3300PF используется для этой печатной платы.
  3. Отклонение от стандартного режима, индуктивность в обычном режиме (подавление катушек на двух листах электропередачи). Когда Номинальный ток большой, диаметр катушки для дросселя в обычном режиме должен быть соответствующим образом увеличен, что позволяет выдерживать большие токи.Кроме того, соответствующее увеличение количества индуктивности, может улучшить низкочастотные характеристики затухания, леска с использованием 10MH.
