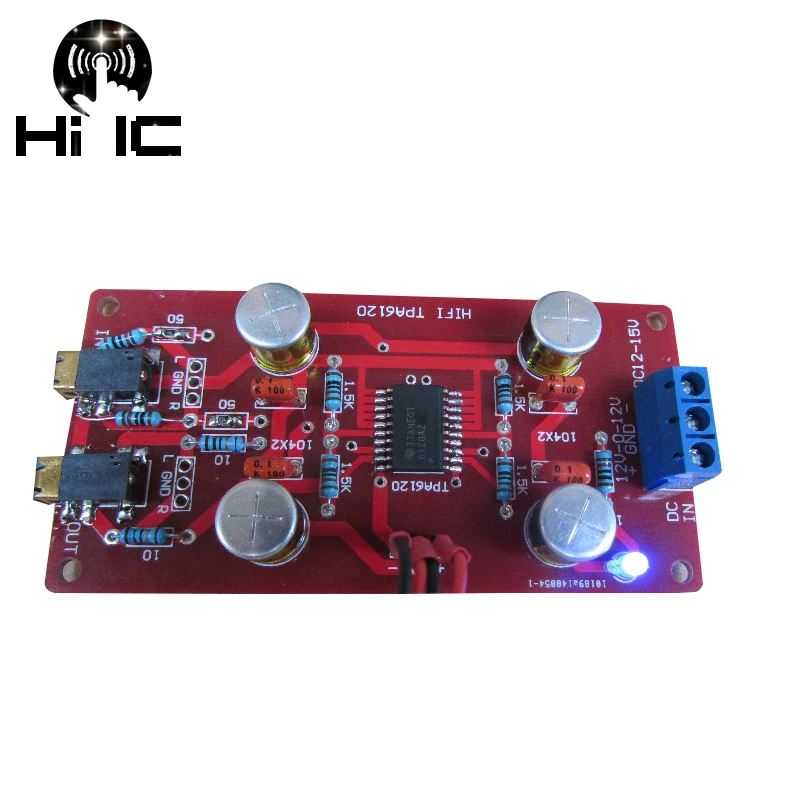

TPA6120 Hi Fi усилитель для наушников Плата усилителя сделай сам поддерживает питание

TPA6120 Hi Fi усилитель для наушников Плата усилителя сделай сам поддерживает питание

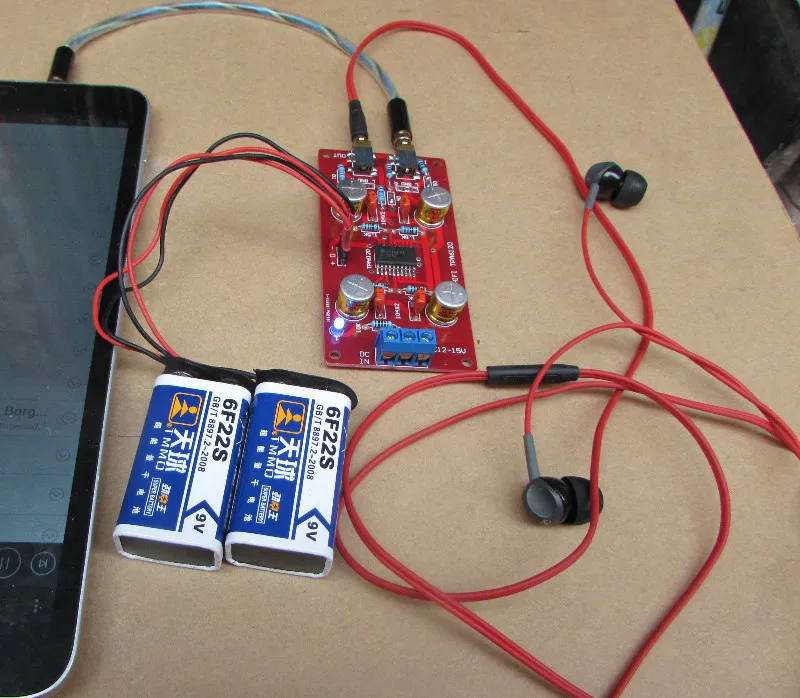

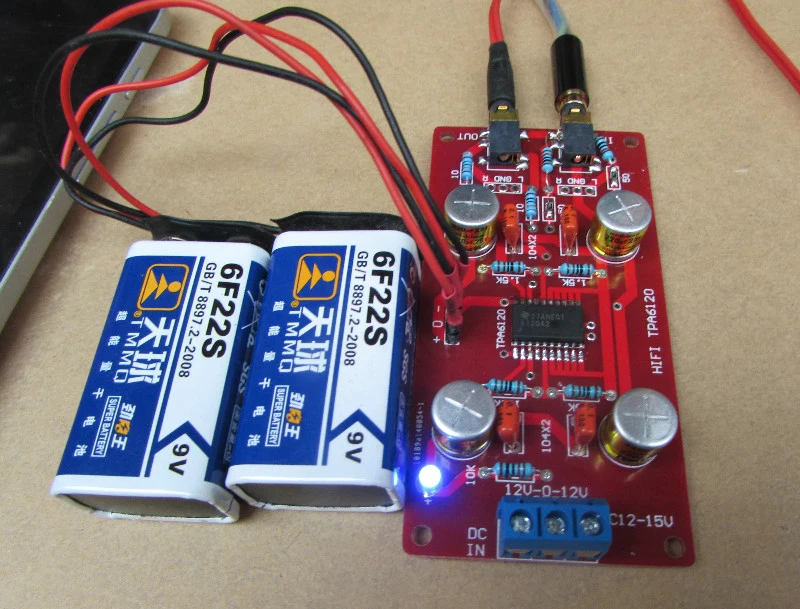

Параметр введение; Модуль усилителя требует постоянного тока двойной 9 двойной 20 источника питания, 1,5 в 2 раза увеличение, тяги, это достаточно, качество звука тоже очень хорошее, очень круто.Трансформатор, двойной 12-15 в, нужен выпрямительный фильтр, регулятор напряжения, двойной 12-15 в пост. Тока, может питаться, в особенности нажмите 16 Ом на 600 Ом наушники.
Профессиональный чип; Профессиональный Чип TI, с высокой передачей мощности, характеристиками открытого звука, искажениями, шумом и другими сверхнизкими уровнями, звук очень тонкий, деликатный, мягкий, низкий уровень шума до высокочувствительных беруши, не могу услышать следовШум.Нет проблем с наушниками, которые толкают сопротивление ниже 600 Ом.Термически более 20 SOIC посылка, широкий диапазон напряжения питания: ± 5V to ± 15В, независимых источника питания для каждого канала; Рабочий ток (VCC = ± 15В, на канал, максимум): 15 мна; ± 12 В блок питанияНагрузка 600 Ом с мощностью 80 мВт и нормой THD + N 0.00014%; IMD (переходные искажения интермодуляции): 0.00014%, стандартное значение; DNR (динамический диапазон) и SNR (Отношение сигнал-шум): 120 дБ; 2 в/в усилениеВ условиях, когда выходной уровень шума составляет, как правило, 5 мкВ; SR (частота рукава): 1300 в/МКС; CMRR: 100 дБ; PSR (коэффициент отклонения источника питания): 75 дБ; входное офсетное напряжение (дифференциал на входе): 2 мВ, макс. не более 5 мВ.Возможность подавления помех (VIN = 1VRMS, RL = 32 Ом ~ 64 Ом, RF = 1K и omega;, fIN = 1 кГц): -90 дБ.
Основные технические характеристики:
* Диапазон рабочего напряжения; ± 5 В ~ ± l5Vt
* Выходная мощность (Vcc = ± l2V, Rl = 600 Ом, THD + N≤ 0.00014%): 80 мВт x 2)
* Диапазон выходной нагрузки: не менее 16 Ом;
Rl = 32 Ом: 0 00055%;.
Rl = 64 Ом: 0. 00038%;
* IMD (переходные Интермодуляционные Искажения, Vcc = ± l2V, RL = 32 Ом, стандартные): 0.00014%;
* Уровень сна (Vcc = ± 5 В, RL = 25 Ом, Av = 2 в/в, стандартный): 900 в/МКС;
* PSRR (коэффициент отклонения напряжения источника питания, Vcc = ± l2V, RL = 32 Ом, стандартный): 80 дБ;
CMRR (соотношение отклонения напряжения в обычном режиме, стандартное значение): lOOdB;
* SNR (Отношение сигнал-шум, Vcc = ± 12 В, RL = 32 Ом, Av = 2 в/в, стандартный): l25 дБ;
* Динамический диапазон (Vcc = ± l2V, RL = 32 C2, typ): не менее L23 дБ;
* Выход шума (Av = 2 в/в): 5 мкВ.
