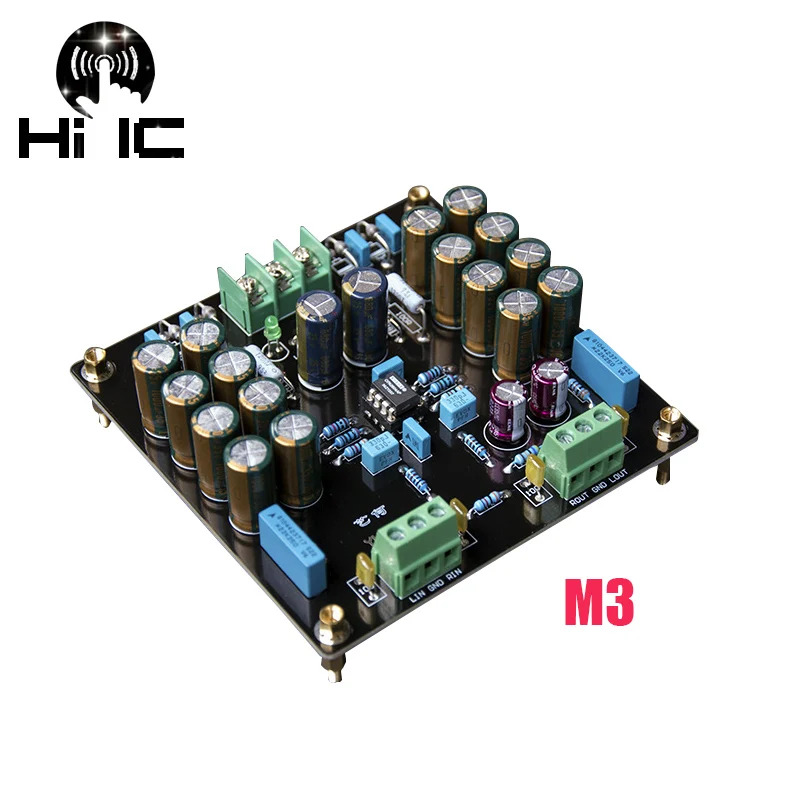

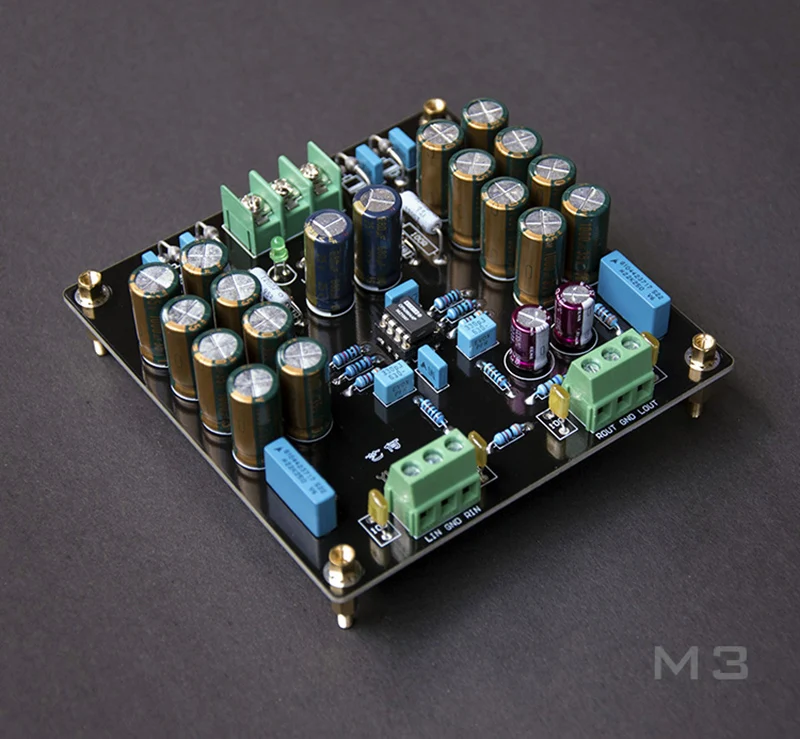

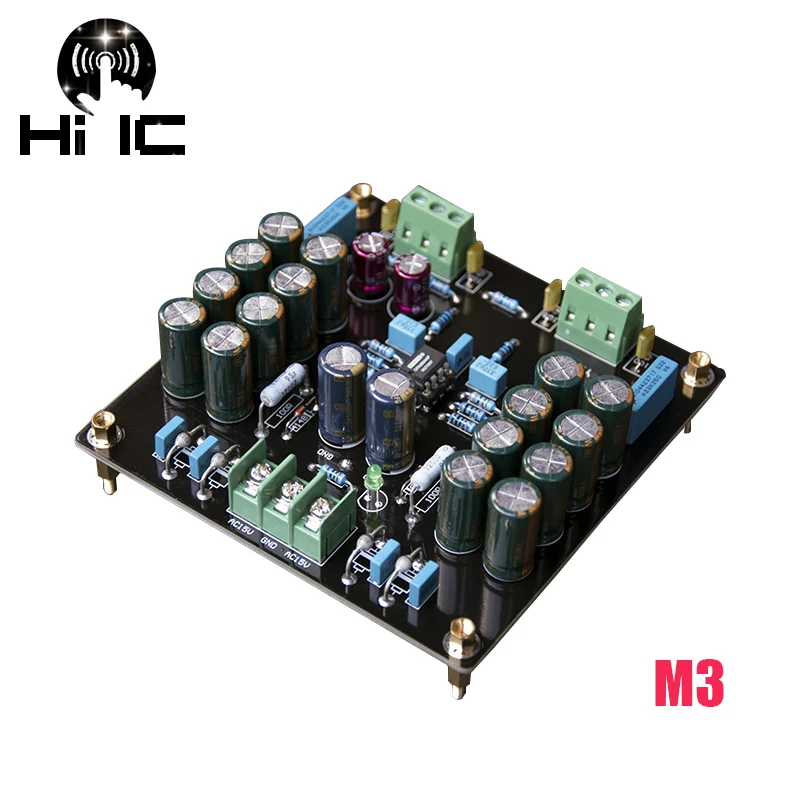

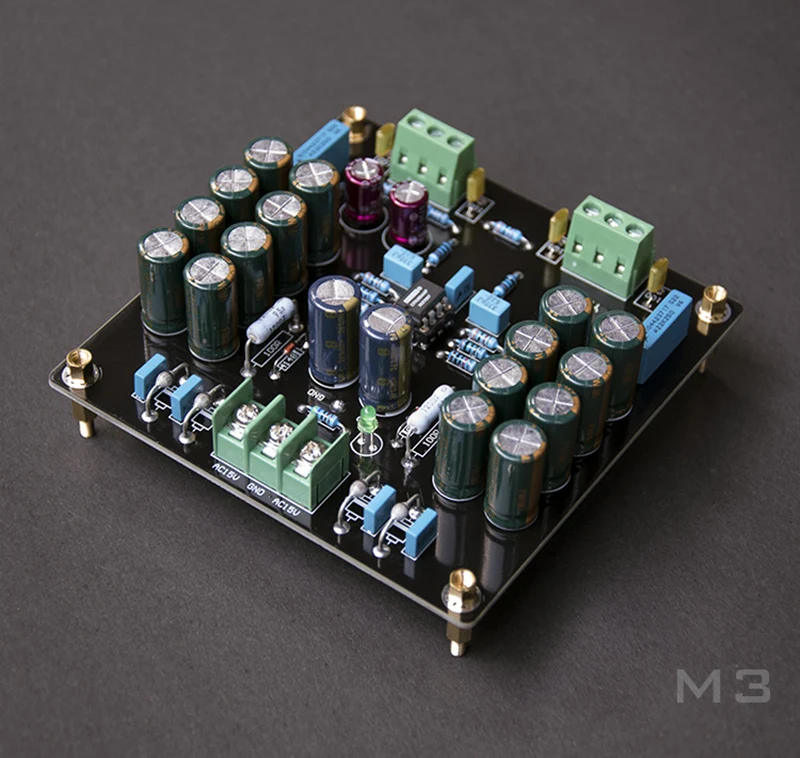

M3 использует выпрямители для фарфоровых бусин Philips, конденсаторы для пленочных пленок Philips BC, Panasonic gold FC, Ina фиолетово-красный халат, тайваньские полномедные Металлические пленочные резисторы, также являются элементами лихорадки.

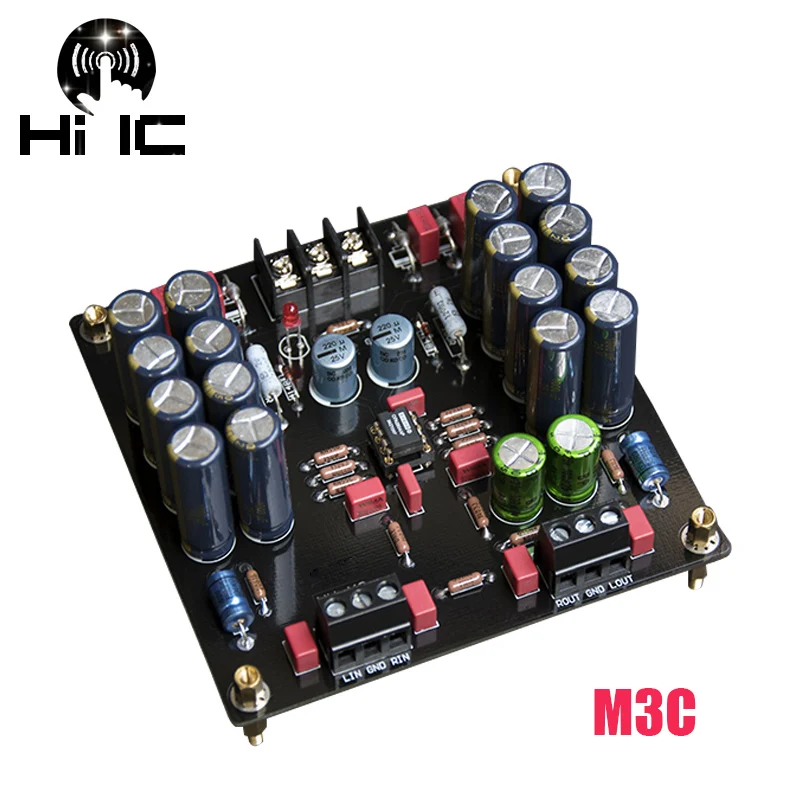

M3C использует полностью Позолоченную IC розетку, новый оригинальный импортный OPA2604AP операционный усилитель, импортированная США металлическая пленка, Philips BC Aqua blue, немецкая пленка WIMA, Nikecon MUSE promise BP, улучшенный 16 Panasonic gold FC, Philips фарфоровый выпрямитель для шариков.

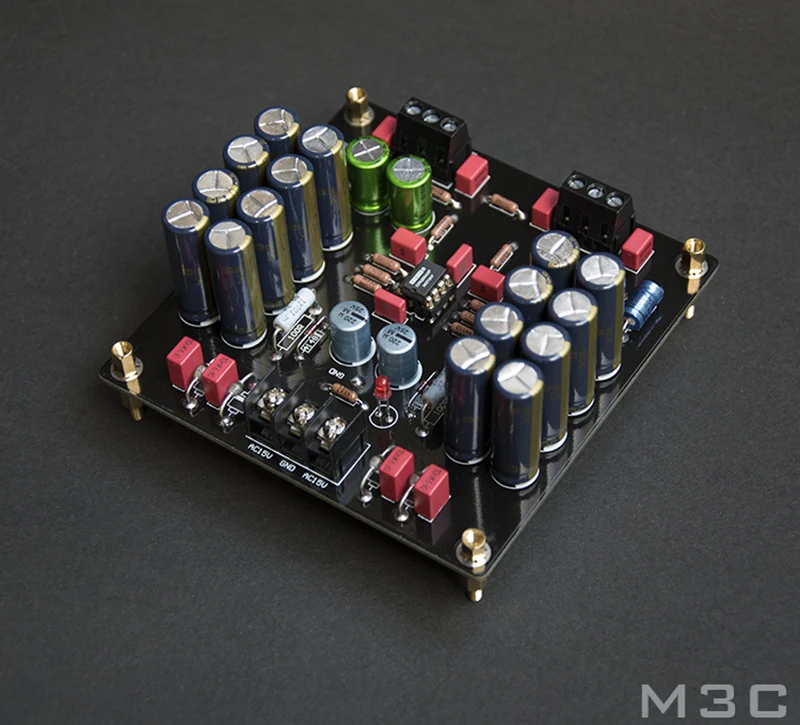

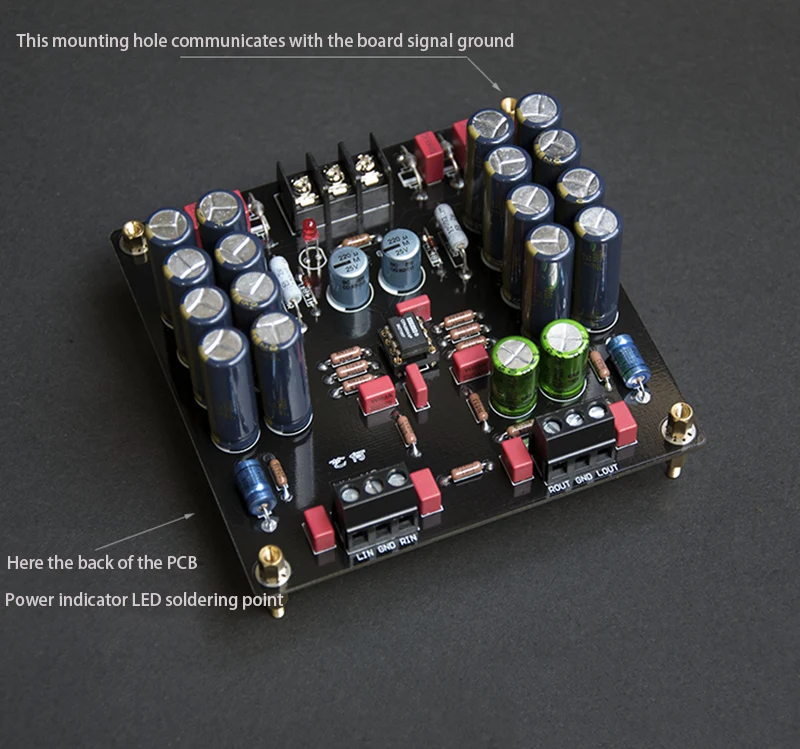

Ниже представлена краткая информация о конструктивных элементах платы:
1. Высокое напряжение, специально разработанное для дизайна OPA2604AP, оригинальное и оригинальное!
2. Блок питания принимает нерегулируемый дизайн, а переменный ток выпрямляется и фильтруется, непосредственно поступает в операционный усилитель.
3, конденсаторный фильтр большой емкости, для обеспечения чистоты блока питания без регулирования.
4. В качестве положительного и отрицательного электропитания используется фильтр типа CPU, который обеспечивает более чистый источник питания.
5, конденсаторы с двумя выходными сигналами, модернизированные до Nikekon MUSE poleless BP, чтобы гарантировать, что выход без постоянного тока, может быть в безопасности Совместим с любым чистым усилителем пост. Тока, И может использоваться в качестве высокого качества ампер.MUSE BP, используемая M3C, является толстой медной стопой. Это конденсатор Nikikon, высококлассный аудио-конденсатор с разъемом. Эффект качества лучше, чем у оригинальных Zongshen. Это два зеленых конденсатора, используемые в готовой машине. Конечно, независимо от того, насколько хороши компонентыИспользуйте его на доске, чтобы быть ценным, и собрать его как можно скорее!

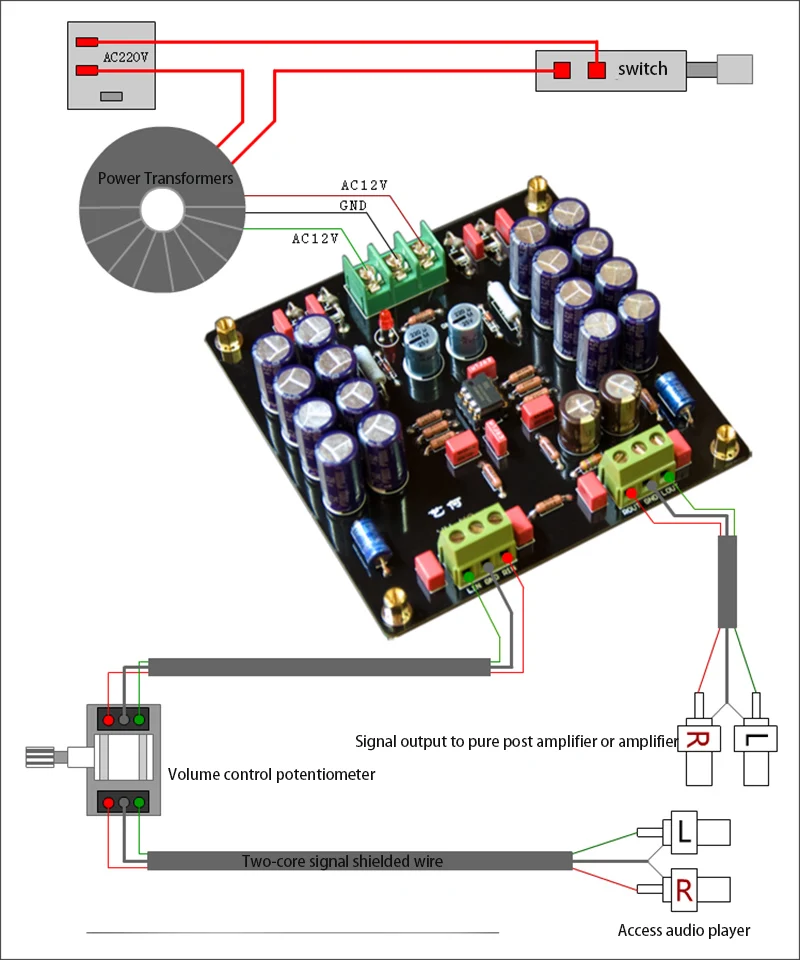

* Обратите внимание: Эта плата имеет требования к электропитанию: рекомендуется использовать два переменного тока 15 в, 10-30 Вт, качественные трансформаторы, магазин имеет соответствующий Крупный рогатый скот, нужно снимать отдельно.

* Размер печатной платы: 100x100 мм

* Обратите внимание: Эта плата настроена для OPA2604AP, рабочее напряжение относительно высокое, без уменьшения питания, вставки других op А может гореть, не забывайте!Если используются другие op А, Входная мощность принимает трансформатор с двойным 12 В или меньше. В какой-то момент в общей сложности напряжения постоянного тока после фильтрации и исправление не может быть больше, чем рабочее напряжение Операционный усилитель.

Общие Операционный усилитель операционной источника опорного напряжения: NE5532P (± 3В до ± 20V), LME49720 (± 2,5 V постоянного тока до ± 17V), LM4562 (± 2,5 V постоянного тока до ± 17V), OPA2134 (± 2,5 V постоянного тока до ± 18V), OPA2604 (± 4,5Для того чтобы ± 24 V), MUSES02 (± 3,5 V постоянного тока до ± 16V).

6. M3 поставляется в стандарте с новым импортным оригинальным аутентичным OPA2604AP op amp, пятном является белое слова, произведенное на Тайване, задняя часть слова PHILS, без указания происхождения, не является подлинной.

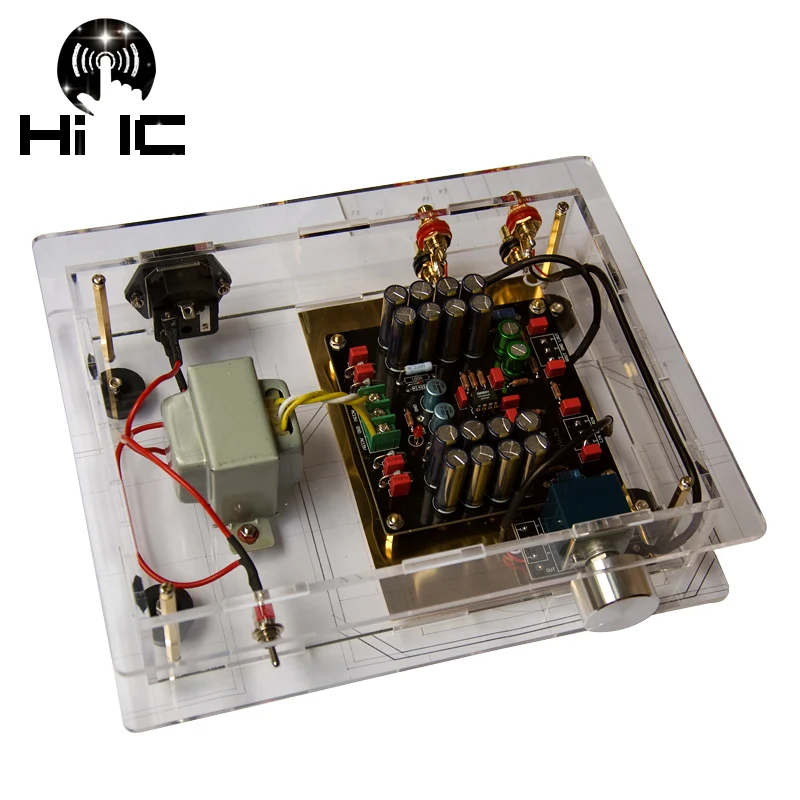

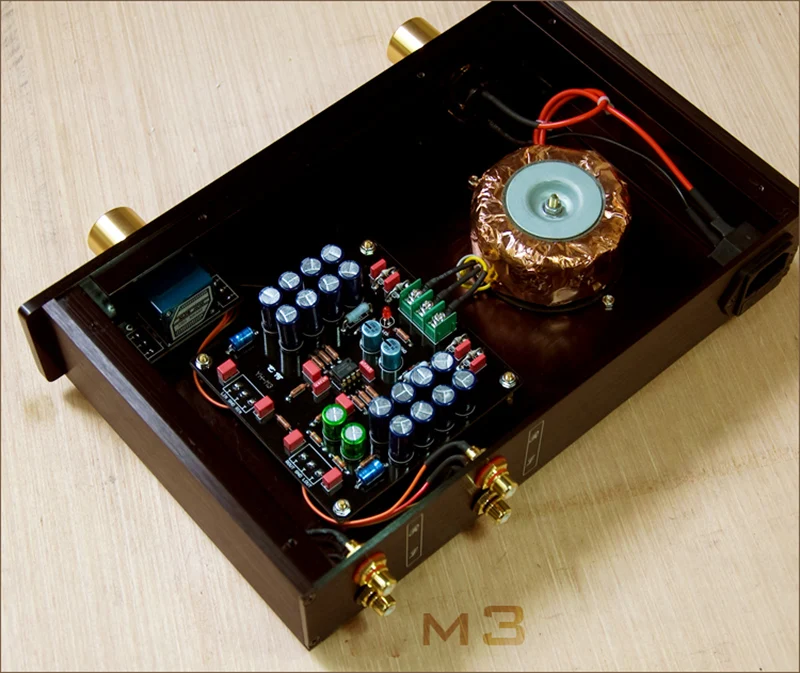

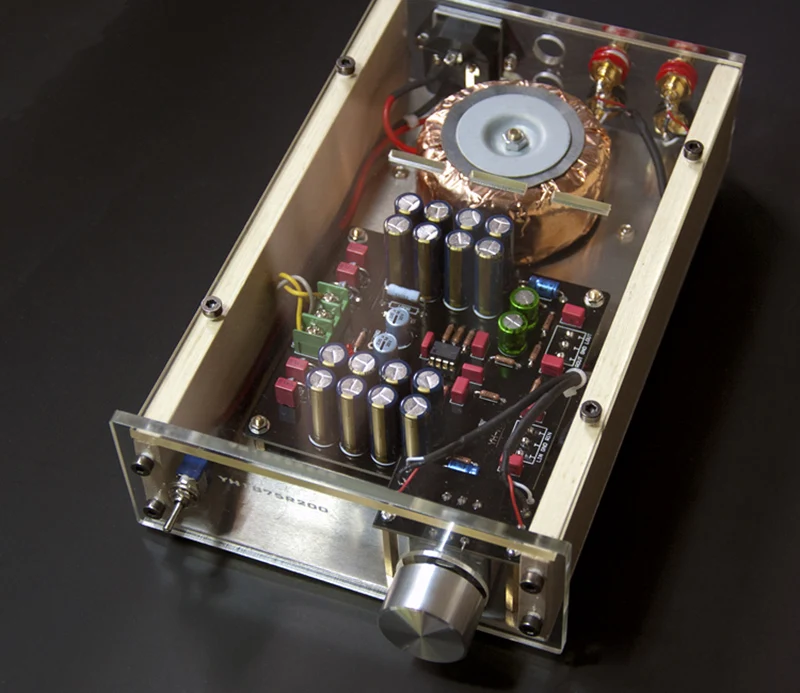

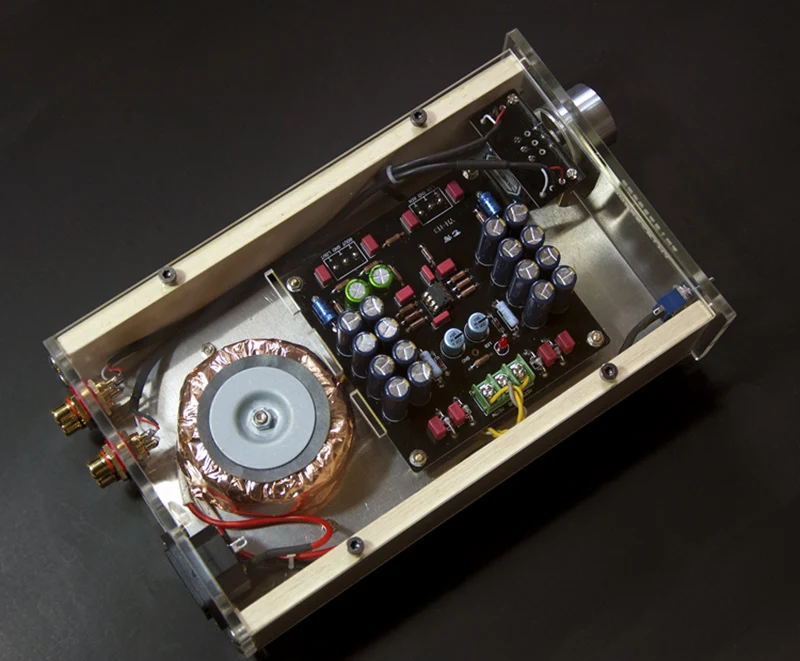

Клиенты используют примеры
