Характеристика:
-ADF4531 модуль является старшим инженером для сборки, полностью относятся к официальной версии дизайна; PCB и красивый внешний вид, разумный макет и дизайн, стандарты материалов;
-Диапазон выходной частоты: 35 м-4,4 г (ADF4351);
-Режим питания: блок питания 5 В, может использовать источник питания USB напрямую;

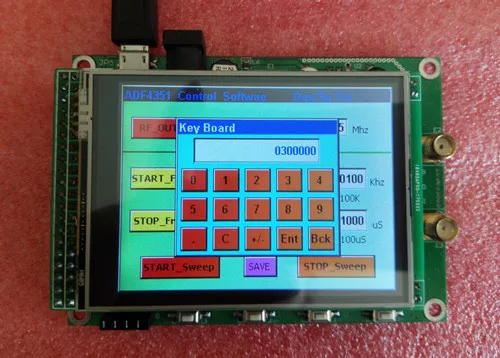

-Цветной экран, работа с сенсорным экраном, может реализовывать частоту, частоту развертки.
-Обратитесь к официальному дизайну модуля;

Применение:
-Беспроводная структура (w-cdma, td-scdma, WiMAX, GSM, PCS, DCS, DECT)
-Испытательное оборудование,
-Беспроводная локальная сеть (LAN), оборудование для кабельного телевидения
-Часы

Чип представить:
ADF4351 в сочетании с внешним контурным фильтром и наружной частотой сравнения при использовании, он может реализовывать частоту десятичных точек N или целочисленную частоту N и фазовый контур блокировки (PLL) Частотный синтезатор.
ADF4351 имеет интегрированный осциллятор с контролем напряжения (VCO), его основной Частотный диапазон выхода волны до 2200 МГц до 4400 МГц. кроме того, использование 1/2/4/8/16 точек частотной цепи, пользователь может генерировать как низкую частоту 35 МГц/137,5 МГц RF выходной частоты. для изоляции приложения, Выход RF может быть отключен. функция отключения звука может управляться контактом, также может контролироваться программным обеспечением. В то же время обеспечивает дополнительный выход RF, и может быть отключен, когда не используется.

Характеристики:
-Эта версия ADF4351
-Диапазон выходной частоты: от 35 МГц до 4400 МГц
-Фракционный N точечный Частотный синтезатор и целое N Частотный синтезатор
-VCO с низким фазовым шумом
-Программируемый выход делителя 1/2/4/8/16
-Корень означает квадрат (RMS) дрожание: менее 0,4 ps RMS (Типичный)
-Напряжение источника питания: от 3,0 В до 3,6 В
-Логическая Совместимость: 1,8 В
-Программируемый двухрежимный предустановленный счетчик частоты: 4/5 или 8/9
-Программируемая Выходная мощность
-Функция отключения звука на радиочастотном выходе
-Трехпроводной последовательный интерфейс
-Обнаружение аналогового и цифрового замка
-В пределах широкой полосы пропускания быстрый режим блокировки
-Уменьшите скольжение цикла

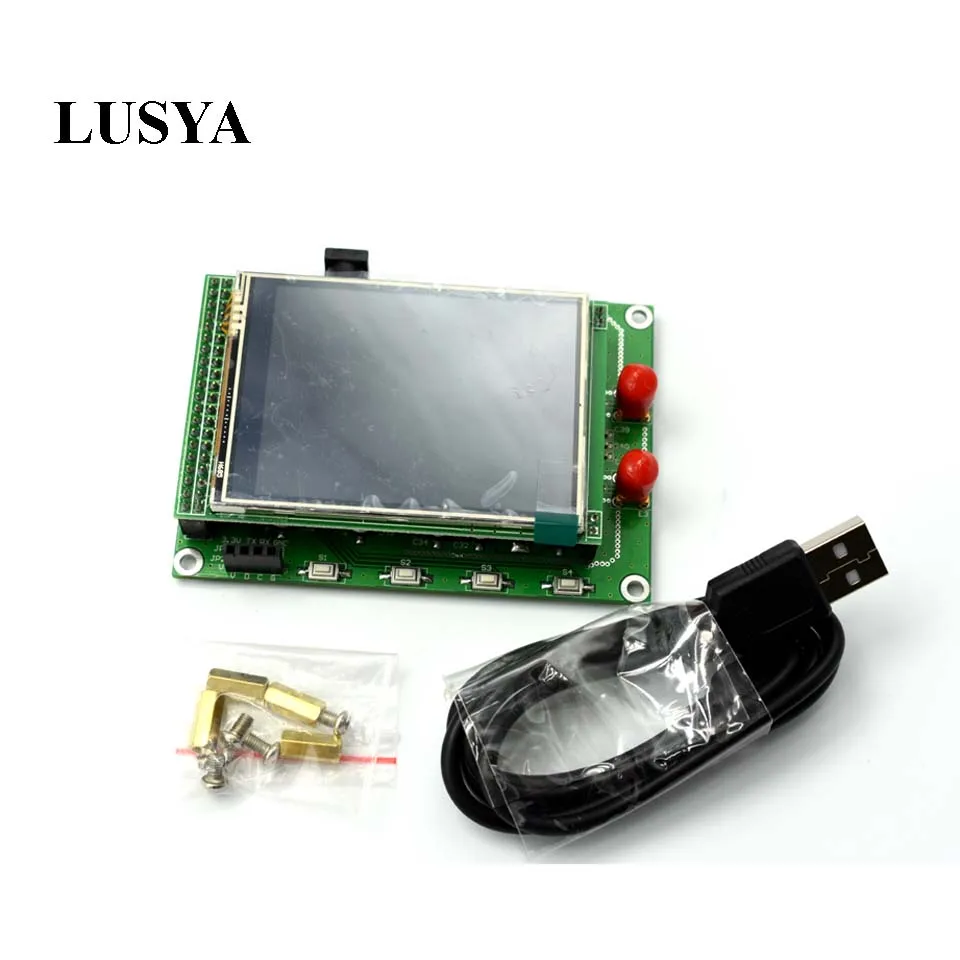

Продукт включает в себя

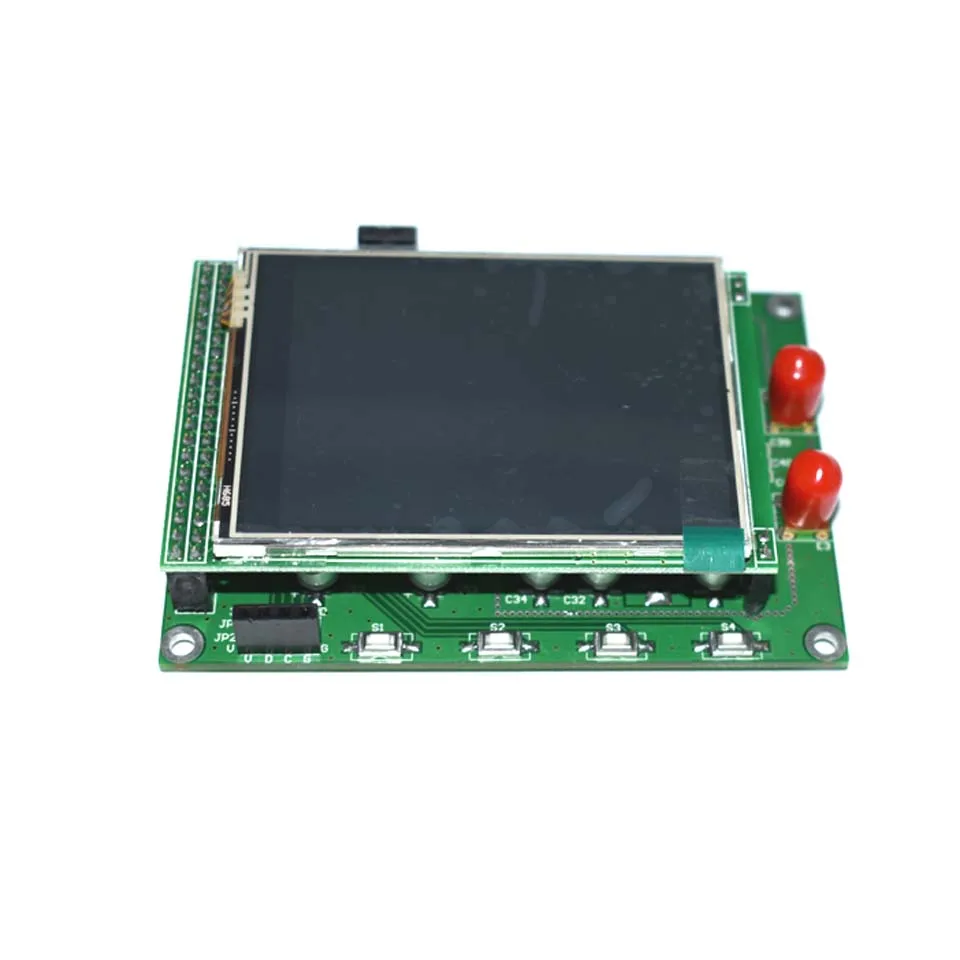

-ADF4351 35 M-4,4G RF развертки источник сигнала плата генератора X1

-USB кабель X1
