Цифровой транзистор SMD тестер компонентов диодный Триод Емкость индуктивность

Цифровой транзистор SMD тестер компонентов диодный Триод Емкость индуктивность

1. Описание продукта

Этот тестер представляет собой небольшой инструмент для разработки инженеров, электронного обслуживания и Fac-
Тори. Очень легко проверить подключаемые к розетке устройства и устройства SMD, также можно проверить различные виды
Диодов, триодов, тиристоров, МОП-транзисторов; Возможность анализа типа устройства,
Полярности ПИН-кода, выход HFE, напряжение клапана, соединительная постоянной ёмкости, универсальный конденсатор из
Полевого транзистора.

2. Внимание

● Всегда будет всегда разряжайте конденсаторы перед их подключением к прибору тестер!
● Отключите оборудование, если тестовые компоненты установлены в цепи.
● При использовании источника постоянного тока, пожалуйста, выберите адаптер 9 в-12 В постоянного тока (включая 9 В и
12 В).
● Когда питание аккумулятора составляет менее 6 в, замените новый.

3. Параметры измерения

Резистор: 0-50 мОм Разрешение: 0,01 Ом
Конденсатор: 25 pf-100mf Разрешение: 1PF
Катушка индуктивности: 0,01 mH-20 ч Разрешение: 0.01mH
Конденсатор ESR: 2 мкф-50mf, Разрешение 0,01 Ом
(ESR: сопротивление аналогичной серии)

4. Используйте информацию

А. Включение: нажмите кнопку «питание/Тест», прежде чем использовать, конструкция этого метра 2
Кнопка «питание/Тест», функция такая же. Легко для левые и правые
Привычка к использованию руками.
B. Тест: нажмите кнопку «питание/Тест», чтобы начать тест. Независимо от pin seq-
Uence, этот счетчик будет распознавать функцию pin и макет на экране.
C. Выключение питания: Автоматическое отключение, если кнопка не работает в течение 20 секунд.
D. Тестовая розетка: с 3 тестовыми гнездами, SMD разъемом, разъемом и
Зонд разъем. Порт 1, 2, 3 каждой розетки одинаковые, они conne-
ИДКТК внутренний.
E. Тест устройства SMD: тест через гнездо SMD или зонд. При использовании SMD розетки,
Надавите на устройство для лучшего подключения.

Ссылка для тестирования устройства SMD

F. Электролитический конденсатор с алюминиевой крышкой, разрядка: Поддержка max 2000 мкФ/с алюминиевой крышкой, 50В конденсатор с алюминиевой крышкой, disch-
С внутренним резистором 1K/1W, и разгрузкой в течение 2 секунд, как правило.
Используйте внешнее разрядное устройство, тогда как емкость выше.
Разряд является автономным, не требует включения или нажатия кнопки.

Внутренняя разрядная

Внешнего сброса

G. Меню выбора: длинная кнопка нажатия (>0.5s) запустит меню выбора для
Дополнительные функции. Короткое нажатие кнопки, чтобы переключить непрерывные функции, и длинное
Для входа в подменю нажмите кнопку (>0.5s).
● Переключатель off: Нажмите, чтобы выключить устройство сразу же.
● Транзистор: меню выбора выхода, возврат к тесту транзистора.
● Частота поддерживается.

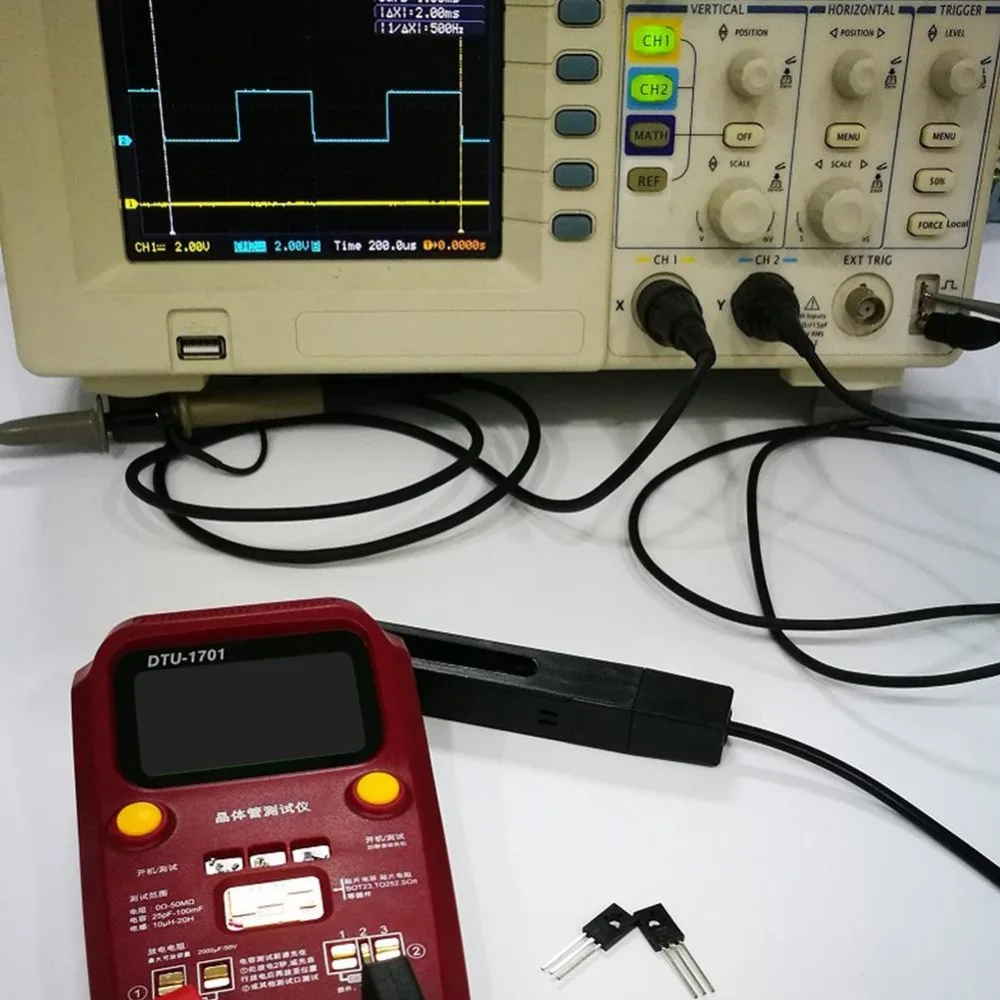

● F-генератор с кнопкой нажатия, можно выбрать различные частоты-
Выход es из T2 (Тестовый порт 2) и T1,T3 будет эталонным gr-
Высота голенища. Частоты выбираются от 1 Гц до 2 МГц, амплитуда 5 В.
● 10-битная ШИМ: генерирует 7,8 кГц Частотный с выбираемым импульсом
Ширина у штифта T2. С коротким нажатием кнопки (<0.5s) Пульс w
IDþ увеличивается на 1%, с более длительное нажатие кнопок (>0.5s, <1,3 s)
Ширина импульса увеличена на 10%.
● C + ESR @ TP1 3: Это отдельное измерение емкости с ESR
Измерение на тестовых штифтах T1 и T3.
● Разблокирован вращающийся датчик.
● Selftest, полностью самоотверждаемый, с калибровкой.

● Контрастное значение для графического дисплея, выбирается из 33
До 55.
Обратите внимание, что в режиме выбора тестер автоматически отключится через 8 минут без каких-либо
Нажатием кнопки.

5. Описание функций

● Автоматическое обнаружение биполярных транзисторов NPN и PNP, N-и P-
Канальные МОП-Транзисторы, JFETs, диоды, двойные диоды, Тиристоры и Триаки.
● Измерение коэффициента усиления тока и порогового значения основания-излучателя v-
Напряжение и биполярные транзисторы.
● Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов.
● Измерение порогового напряжения ворот и емкости ворот, значение M-
Osfets.
● Диапазон измерения индуктивности: от 0,01 мн до 20 ч, вне диапазона
Или если резистор выше 2,1 ком, будет отображаться на резисторе.
● Время тестирования составляет около двух секунд, только измерение емкости или индуктивности
Может вызвать более долгий период.
● Контейнер для маленьких устройств предназначен для размещения компонентов маленького размера.
● Разъем зонда поддерживает различные виды зондов.
● Со стандартным значением ESR в таблице электролитических конденсаторов на крышке, e-
Легко для пользователя, чтобы оценить качество обнаруженного конденсатора. ESR стол
Только для справки, используйте данные производителя в качестве стандарта.

6. Калибровки

● Короткое переключение T1,T2,T3 на один, затем нажмите кнопку.
● Когда ЖК-дисплей показывает «Режим селфи...?», нажмите кнопку в течение 2 секунд, чтобы включить
Режим калибровки, в противном случае переход в режим тестирования транзистора.
● Автоматический тестер калибровки, пока ЖК-дисплей не показывает «изолировать зонды!», затем отделить
T1,T2 и T3.
● Подождите несколько секунд, пока ЖК-дисплей не отобразит «тестовый конец».

Посылка в комплект входит:

Цифровой тестер транзисторов-1 шт.
1 x Руководство пользователя
