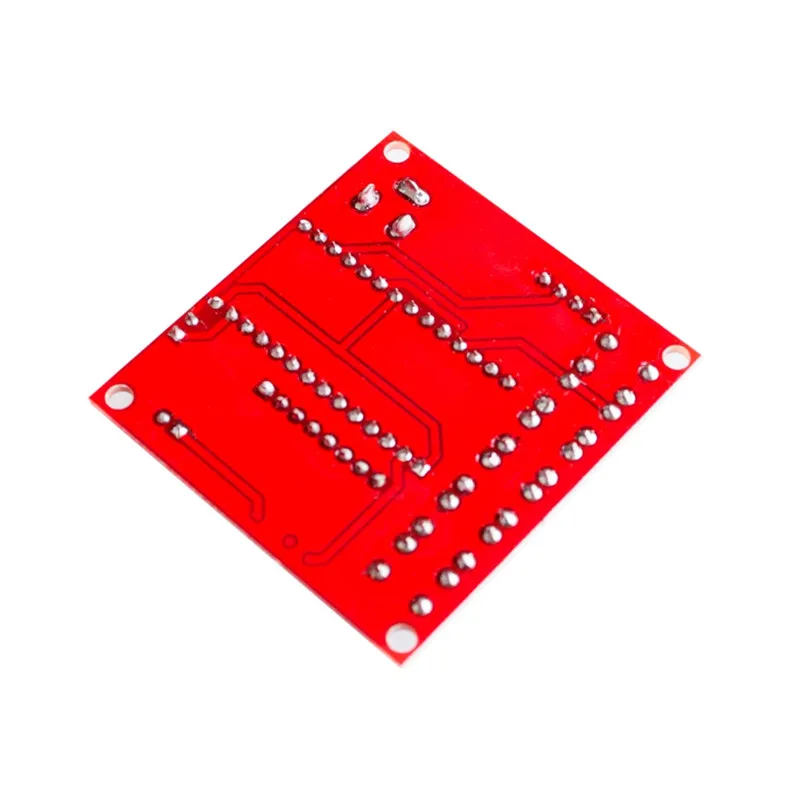

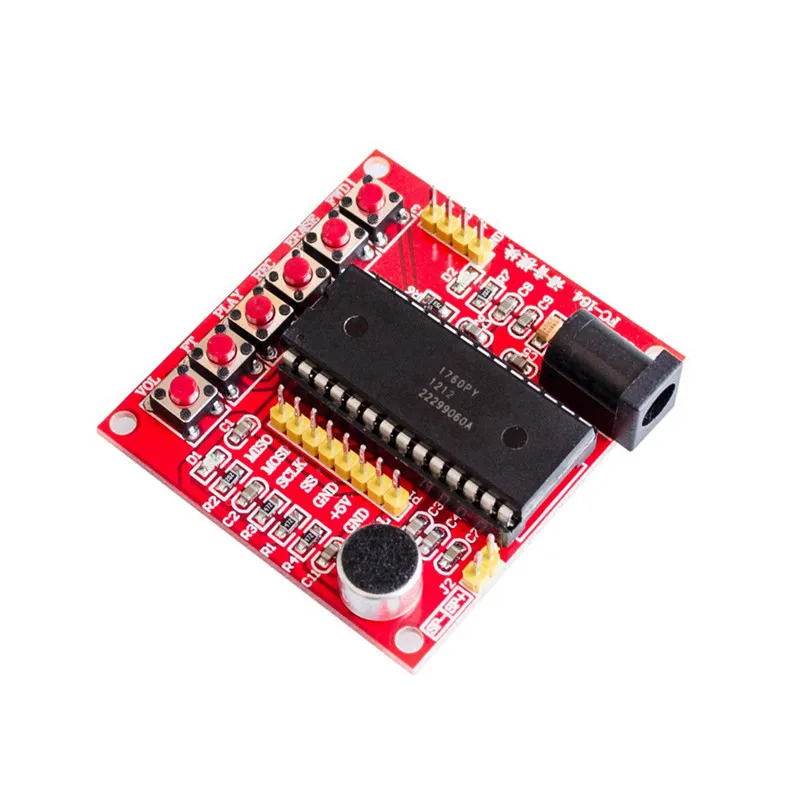

1 шт. ISD1700 класс модуль записи голоса видео ISD1760 для arduino|Аксессуары электрических

Введение голосового модуля ISD1700Голосовой модуль ISD1700-это простая и практичная печатная плата, предназначенная для быстрого ознакомления с чипами серии ISD1700. Он подходит для полного чипа ISD1700 и имеет характеристики простой работы и полной функции. Чип ISD1700 серии record and play является высокоинтегрированным и высокопроизводительным чипом. Он может записывать более одного сегмента, и частота дискретизации может быть скорректирована между 4 K и 12 K. Блок питания диапазон может составлять от 2,4 V и 5,5 V. ISD1700 также имеет новую функцию записи. Когда появятся новые записи, светодиод будет мигать каждые несколько секунд, чтобы подсказать пользователям новую запись. Кроме того, есть 4 звуковых эффекта для подсказки результатов работы пользователя, таких как запуск записи, остановка записи, стирание, следующая песня и все стирание. Запись данных хранится в флэш-памяти чипа, без сжатия, поэтому он имеет лучшее качество звука и отключение питания. Чип имеет два независимых канала ввода речевого сигнала, вход микрофона и вход аналогового сигнала. В независимом режиме кнопки, когда функция завершена, Чип автоматически войдет в режим отключения питания, чтобы уменьшить потребление энергии. В режиме SPI пользователи могут выполнять больше функций на чипах. Если вы хотите записать и сохранить любой адрес хранения, прочитайте и напишите аналоговый регистр PathConfiguration (APC).Два, модуль Описание1. Размер: 5,2 см * 5,5 см;2. Источник питания: 5 В;3. Время записи: 6 K 75 секунд, 8 K 60 секунд;4. Может быть выбрана Рабочая частота микросхемы 6 кГц и 8 кГц.5. Индикатор питания и чип-индикатор.6. Простая Работа, нет необходимости в одном микрокомпьютере или других модулях для работы напрямую.7. Чип контрольный штифт был СИД для облегчения контроля соединения.Три, ISD1700 модуль независимые рабочие инструкции (keynote)1. Записи REC:Удерживайте кнопку REC, и в то же время Светодиодная лампа загорится. На данный момент, обращаясь к микрофону, содержимое будет записано в голосовом чипе ISD1700.После записи абзаца Поднимите эту клавишу, светодиод одновременно погаснет, нажмите еще раз, Начните запись второго абзаца, последующие абзацы будут работать в свою очередь.2. Воспроизведение: звукЕсть два способа, триггеры кромок и триггеры уровня. Примечание: после записи указатель воспроизведения останется в начале последнего записанного сегмента, и воспроизведение будет последним абзацем.(1) триггер кромки: нажмите кнопку воспроизведения, чтобы поместить текущий сегмент, и светодиод мигает во время воспроизведения до конца воспроизведения. После завершения воспроизведения указатель указывает на исходный адрес сегмента, который только что был введен. Нажмите кнопку воспроизведения снова, чтобы поместить параграф только что выпущенный.(2) триггер уровня: чип PLAY key будет воспроизводить всю голосовую информацию и циркулировать до тех пор, пока кнопка не будет выпущена.3. Быстрая вперед:Нажмите на кнопку перед началом операции воспроизведения. Указатель будет указывать на следующий сегмент и нажимать два на Второй сегмент после этого сегмента. Когда точка нажата, нажмите эту клавишу, чтобы остановить воспроизведение текущего сегмента, а затем воспроизвести следующий раздел. Если текущая игра является последним параграфом, первый абзац последней игры будет остановлен.4. Стирание:Стирание одного сегмента может быть допустимо только для первого и последнего секций, и когда указатель шага расположен в первом или последнем абзаце, первая или Последняя секция будет удалена нажатием кнопки. Перед стиранием курсор воспроизведения переходит на второй или последнюю секунду. Часто нажимайте эту клавишу в течение более 3 секунд, чтобы войти в режим «Все стирание», в то время как Светодиодная лампа мигает два, продолжайте нажимать эту клавишу, светодиодное мерцание 7 после тушения, на этот раз релиз этой кнопки, голосовая информация в чипе удаляется.5. Сброс сброса:Нажмите на этот чип для выполнения операции сброса. После сброса, как воспроизведение, так и указатель записи указывают на последний сегмент, то есть указатель на последний сегмент и указатель на последний сегмент. В это время проигрывается последняя часть игры, запись выполняется, а затем последний абзац начинается с нового последнего абзаца.6. tone VOL:Нажмите эту кнопку, чтобы отрегулировать размер выходного голоса чипа. Выход чипа по умолчанию является максимальным значением голоса, нажмите на каждый клик, и звук ослабляет на 4 дБ. До тех пор, пока голос не будет минимальным, продолжайте нажимать эту клавишу, нажмите на каждую точку, и голос увеличивается на 4 дБ (Примечание: после сброса, выход голоса является самым большим).7. Фут через операции:Закрепление штифта FT на GND и поддержание низкого уровня запустят прямой режим. Прямая операция будет непосредственно передавать голос от конца Analn к динамику или выходу AUD. Во время записи, если вы нажмете FT, вы будете записывать голосовой сигнал Analn входит в то же время.
