AD603 модуль усилителя с переменным коэффициентом усиления усилитель напряжения

AD603 модуль усилителя с переменным коэффициентом усиления усилитель напряжения

Два уровняAD603-VCAМодульнаяИнструкции

Http://v.youku.com/v_show/id_XMzQ5NDc4MTU5Ng==.html?spm=a2hzp.8253869.0.0

Видео Youku, после копирования веб-страницы, откройте

1.AD603Краткое введение к чипу

AD603Это с низким уровнем шума, напряжение, управляемый усилитель для РФ.(RF)И промежуточной частоты(В том случае, если)Автоматический Контроль Усиления(AGC)Системы. Это обеспечивает точный штифт с дополнительным коэффициентом усиления.90 МГцДиапазон усиления полосы пропускания-и минус;11 дБДля того, чтобы+ 31 дБ,9 МГцДиапазон усиления полосы пропускания времени+ 9 дБДля того, чтобы+ 51 дБ. При любом внешнем сопротивлении, можно получить любой промежуточный диапазон усиления. Плотность, Сниженная до входного спектра шума, только1,3 нВ/√ГцРекомендуемый ±5 VРасход энергии для источника питания125 МВт.

Коэффициент усиленияДБЭто линейный могут использоваться различные типы расходомеров, например, точно, и не будет меняться в зависимости от температуры и источника питания напряжения. Усиление на высоком сопротивлении(50 мΩ)Низкая уклон(200 на)Дифференциал управления входом; Пропорциональный коэффициент25 мВ/дБПоэтому необходимо всего лишь слегка1 VНапряжение управления коэффициентом усиления может покрыть середину диапазона усиления.40 дБ. Независимо от того, а этот выбор, все1 дБ (A)Супер свет при меньшем диапазоне под на большие расстояния. О40 дБИзменение, время отклика управления усилением меньше, чем1 ΜS. Интерфейс управления дифференциалом позволяет дифференцировать, или Одноконтурный положительный или Одноконтурный отрицательный контроль напряжения. Ряд таких усилителей могут быть каскадированы путём управления коэффициентом усиления для оптимизации соотношения сигнал-шум в системе.(SNR).

AD603Может работать низко до100Ом Сопротивление нагрузки низкое, а искажения низкие. Для использования5 пФDistributary500Ω нагрузки10 МГцВ то время, ±1 VОбщее гармоническое искажение синусоидального выхода, как правило, и без;60 dBc. Попасть в500Ω пиковое значение номинальная выходная нагрузка составляет ±2,5 V(Минимальная стоимость).

AD603Фирменной лакированная Монтажная структураX-AMP.X-AMPСодержат0 дБДля того, чтобы-42,14 дБАттенюатор с переменным коэффициентом усиления, затем усилитель с фиксированным коэффициентом усиления. Благодаря наличию аттенюаторов, усилителей никогда не нужно обрабатывать больший вход, и отрицательные отзывы могут использоваться для определения их фиксированного коэффициента усиления и динамической производительности. Аттенюатор регулируется до ± нанесен с помощью лазера.3%А100Сопротивление на входе, включая7УровеньR-2RТрапециевидная сеть, которая уменьшает контакты между контактами6,021 дБ. Использование фирменной интерполяции методов может быть предоставленаДБФункция линейного управления постоянным коэффициентом усиления для блока.

AD603Диапазон рабочих температур-это и минус;40°CДля того, чтобы+ 85°C.

Две.Два уровняAD603-VCA(Регулятор напряжения получить) модуль

1РаботаКоэффициент усиления иЧастотный диапазон:(Дополнительные сведения о схема)

-11 дБ, + 31 дБ, 90 МГцПропускная способность

9dB -- + 51dB 9 МГцПропускная способность

-1 дБ, + 41 дБ, 30 МГцПропускная способность(Режим настройки по умолчанию, это1Класс параметры)

2.Максимальное усиление может быть усилено с помощью небольшого усиления сигнала1000Без искажений, максимальный источник питания-±7,5 VПрямой

3.Пропускная способность100 МГцВнутри, плоский тест (at30 МГцВнутреннее Максимальное усиление плоскостности меньше, чем3dB)

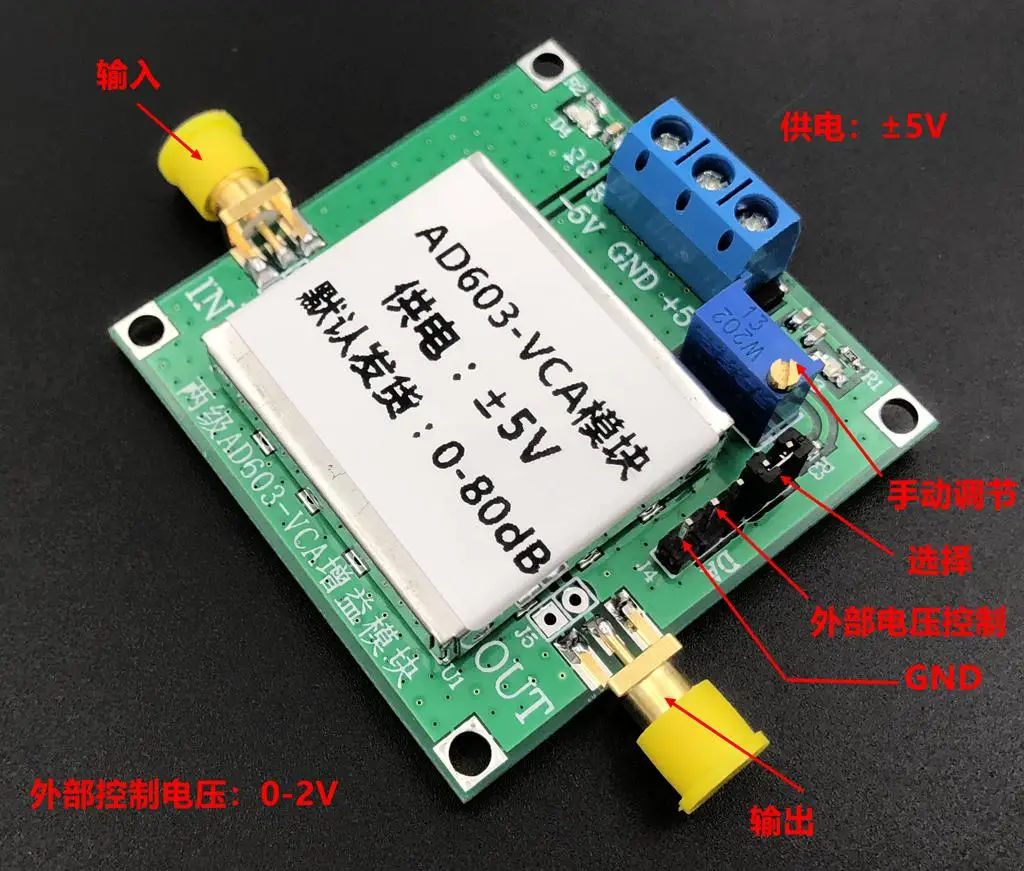

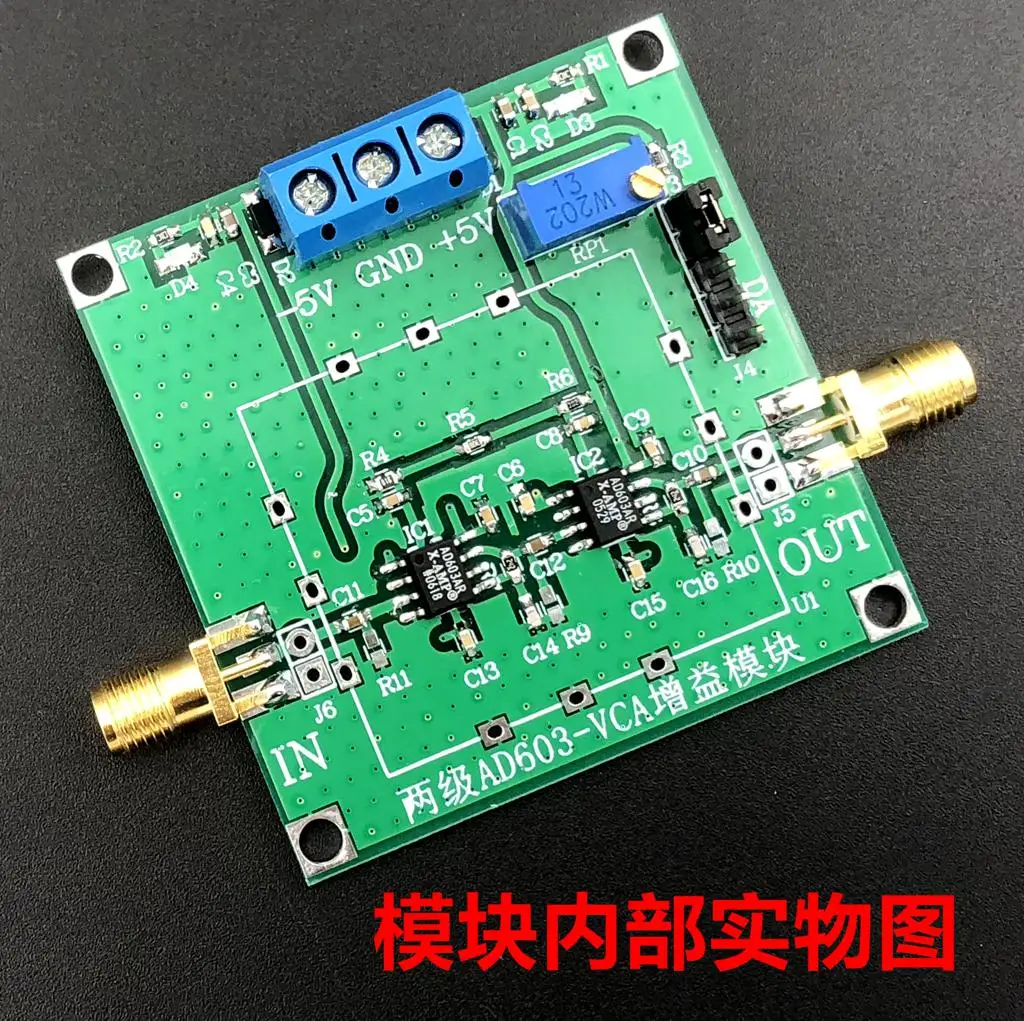

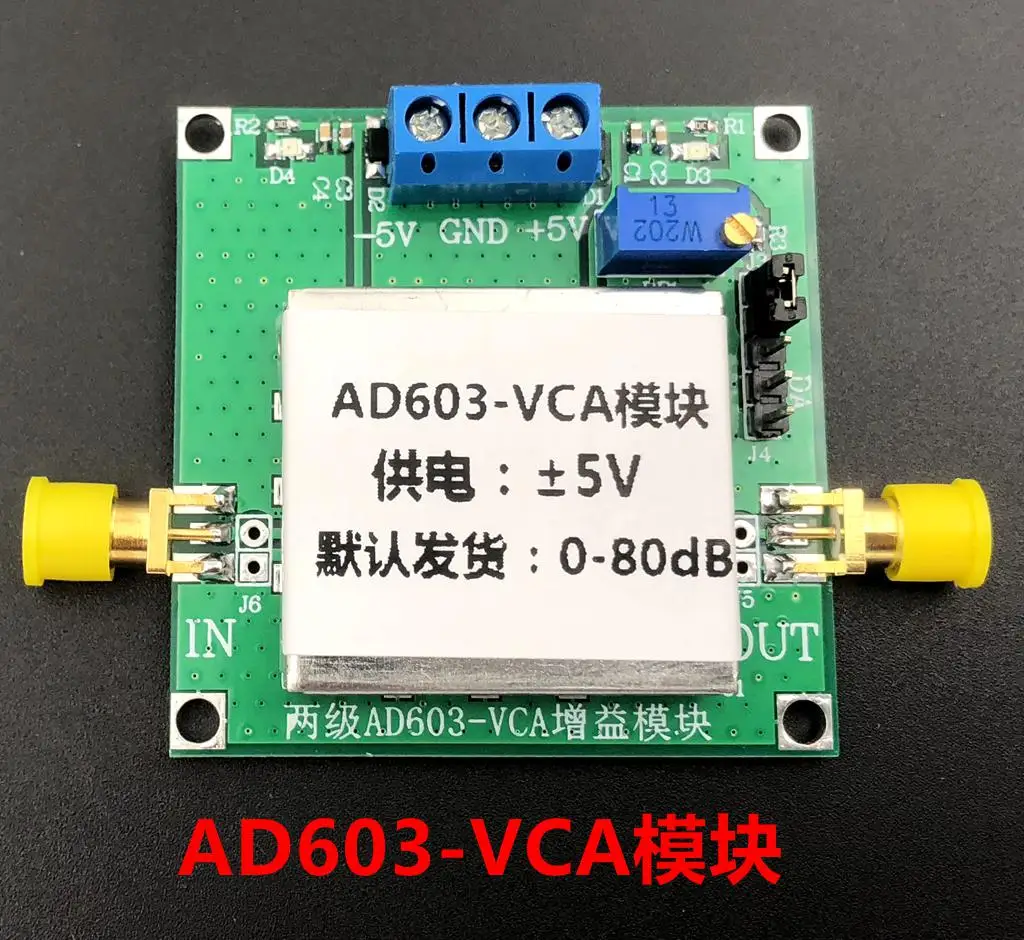

Две.Физическая карта

Три, схема, покупка после покупки

Сток после покупки

'
