Радиочастотный генератор сигналов AD9959 AD9854 обновленный четырехканальный DDS

Радиочастотный генератор сигналов AD9959 AD9854 обновленный четырехканальный DDS

Тип 1: AD9959 основная плата

Клиенты могут загрузить инструкции по использованию: link Baidu cloud.

http://pan.baidu.com/s/1c03YTn6Видео использование Описание

http://pan.baidu.com/s/1kTqT3p1Инструкция по эксплуатации

(После копирования ссылки Откройте веб-страницу)

Http:/pan.baidu.com/s/1o6CG0YY DDS Универсальная установка Пакета

AD9959 RF DDS модуль

1. Характеристики модуля:

1, AD9959: 4 канала, 500 MSPS, максимум 200 м синусоидальный выход;

2, 2/4 канала независимая частота, амплитуда и Фаза регулируется.

3, 32 bit аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц.

4, 14 бит фазы, фазы разрешение 0,022 градусов;

5, 10 бит амплитудный регистр, амплитуда 1024 уровня тонкой регулировки.

6, 2, 4, 8, 16, ASK, PSK, FSK мощная функция модуляции;

7, линейная частота, амплитуда и фазовая функция развертки;

8, независимый Программируемый выходной ток DAC;

9. Высокоскоростная связь SPI;

10, Ультра низкое энергопотребление, 4 канала 200 м Сигнал тональный выход, потребляемая мощность всего 580 мВт;

Два, эксплуатация и описание

1. Подключите блок питания 5 В, рабочий ток системы находится в пределах 500 мА.

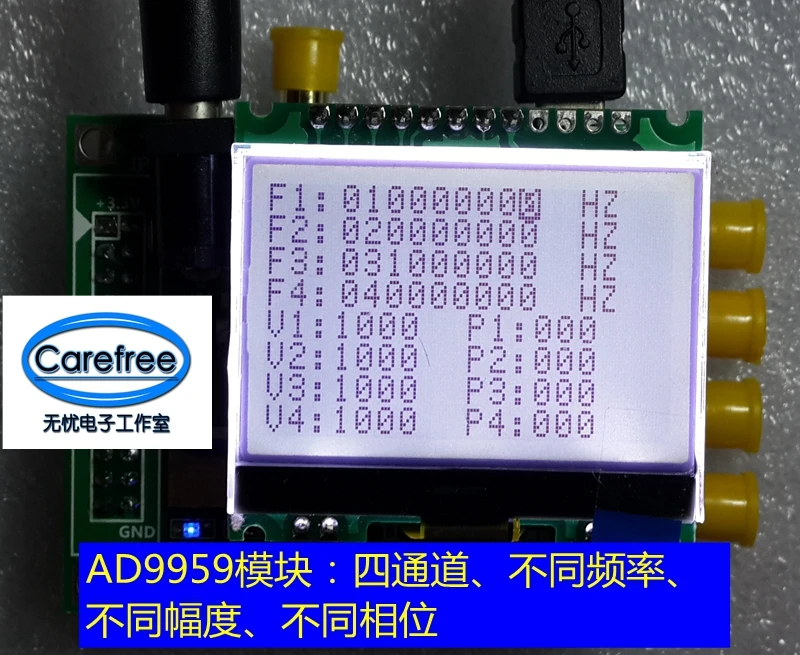

2. Кнопка S2 S3-это мобильный ЖК-дисплей курсор плюс линия, S4 S5 кнопка для сложения и вычитания.

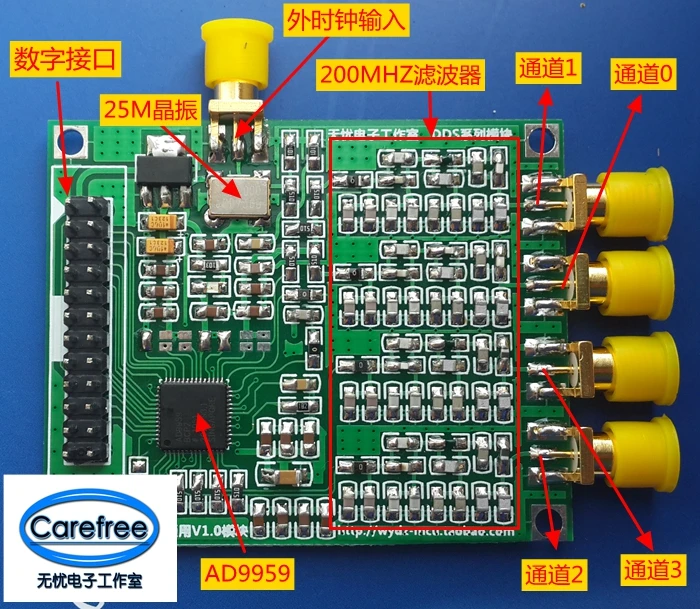

3. На основной плате AD9959 есть 5 разъемов SMA, 4-выход сигнала, а другой-внешний входной сигнал часов. Примечания: каналы 0, 1, 2 и 3 могут выводить синусоидальную волну с различной частотой, фазой и амплитудой, независимым контролем.

4.После электрификации модуль инициализирует сигнал I/Q с частотой 10 МГц, разницей в фазе 90 ° 25 МГц, активным кристаллическим осциллятором и 20 частотным дублером внутреннего частотного дублера, с частотой дискретизации 500MSa/s.

Три. Представленную информацию:

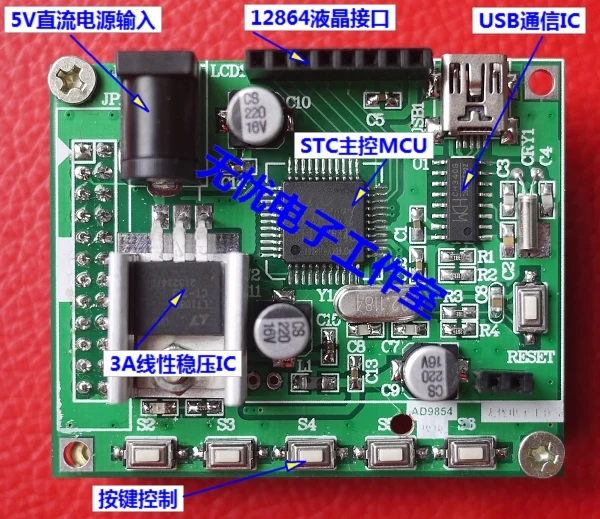

1, основная плата, включая основную панель управления, содержащую жидкий кристалл.

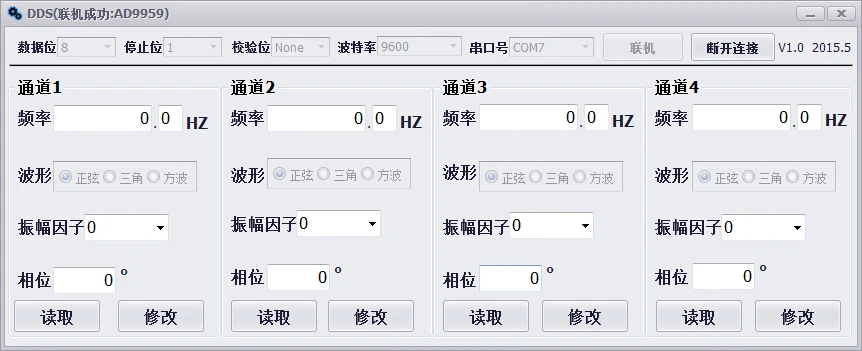

2. Предоставленный интерфейс представляет собой последовательный интерфейс, предоставляющий тестовый код.

Физические фотографии следующие:

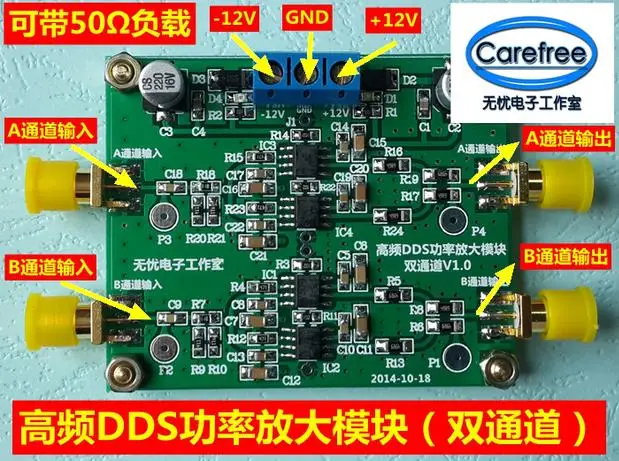

Сзади этап модуль усилителя

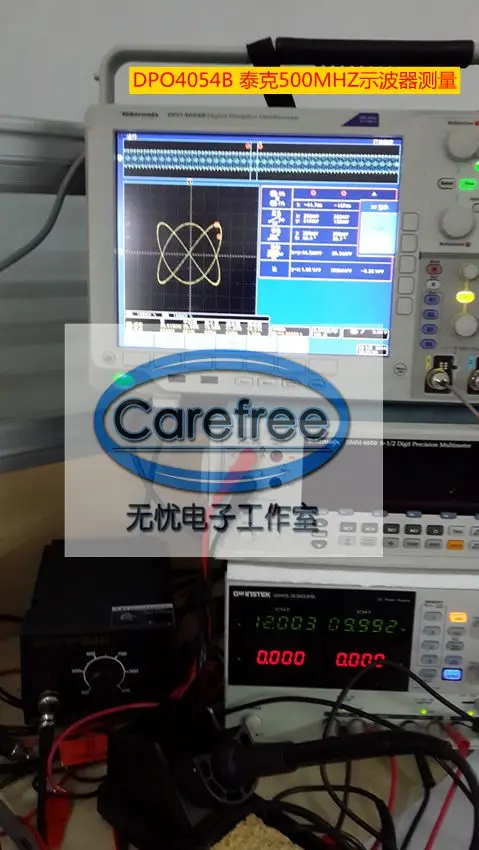

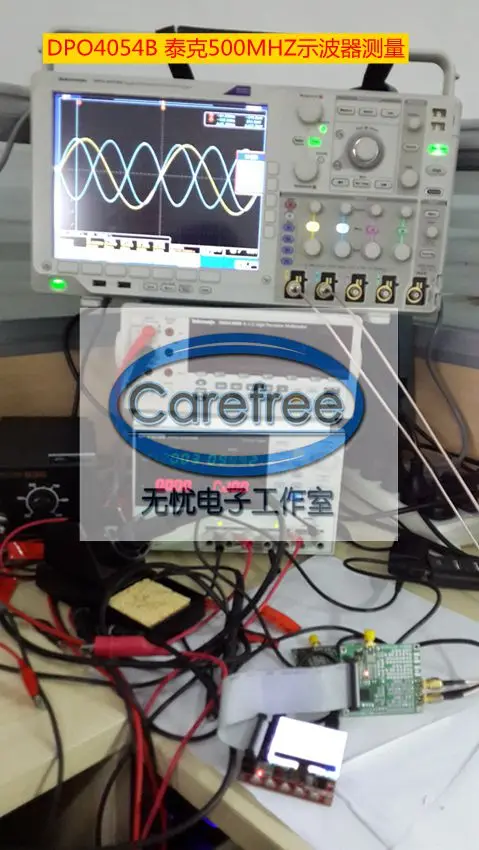

Пять, физическая карта и схема частичной формы волны

Li Satu (в качестве примера 2 канала):

'
