Цифровой аттенюатор может регулировать уровень сигнала цепи в виде шага 0,25 дБ, не прерывая цепь. Его также можно использовать как внутренний аттенюатор инструмента и оборудования для регулировки уровня мощности в тестовой системе. Имеет характеристики небольшого объема, высокой точности, стабильной и надежной и так далее. Он использует OLED для отображения затухания.Затухание можно контролировать с помощью верхнего компьютера.

Количество, корпус из алюминиевого сплава с ЧПУ.

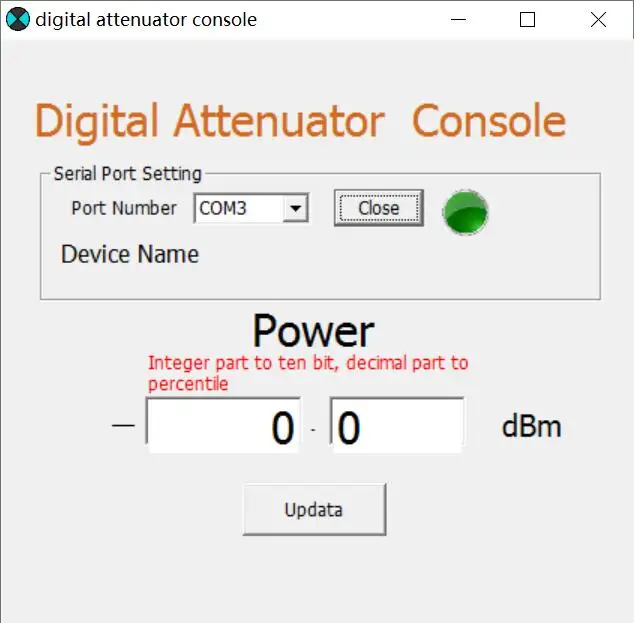

Ссылка: //pan.baidu.com/s/1c2SCd7y пароль: GLBT CNC аттенюатор верхний ПК программное обеспечение управления Baidu cloud прямая загрузка

1. Технические индикаторы:

1. Рабочая частота: LF-6GHz

2. Диапазон регулировки затухания: 0-31, 75 дБ

3. Шаг ослабления: 0,25 (дБ)

4, потеря вставки: ≤ 1,5 дБ (высокая частота клеммы вставки потери будут больше).

5, в бобине: ≤ 1,4

6. Точность затухания: ± 0,25 дБ Макс.

7. Номинальная мощность: ≤ 1 Вт

8. Форма соединителя: SMA (внутренняя головка, наружное отверстие винта)

9. Диапазон температур:-10 C ~ + 50 C (операция)

-40 C ~ + 70 C (не работает)

10. Размер контура: 55x40x16.5мм (за исключением интерфейсов SMA, подсветки SMA 9 мм)

11. Вес: 57 г

12. Входное и Выходное сопротивление: 50 Ом

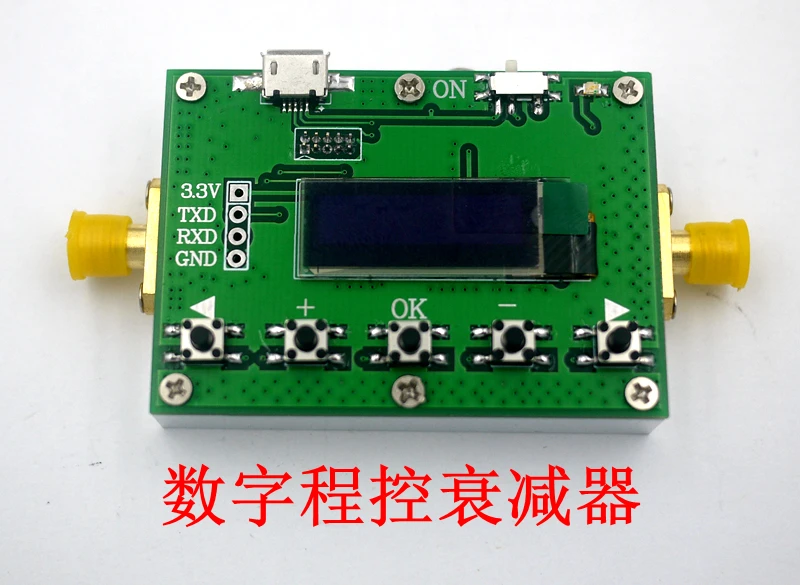

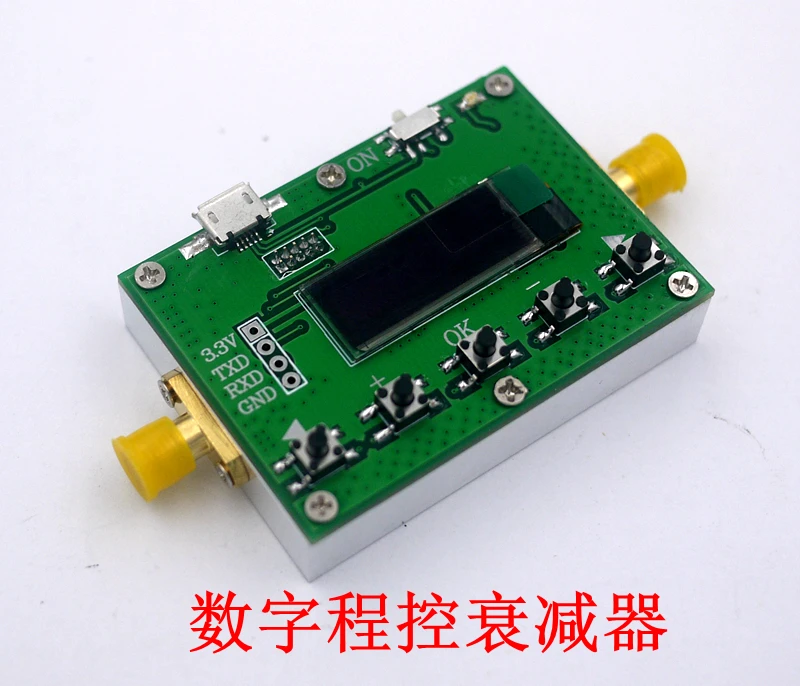

Два. В натуральном виде:

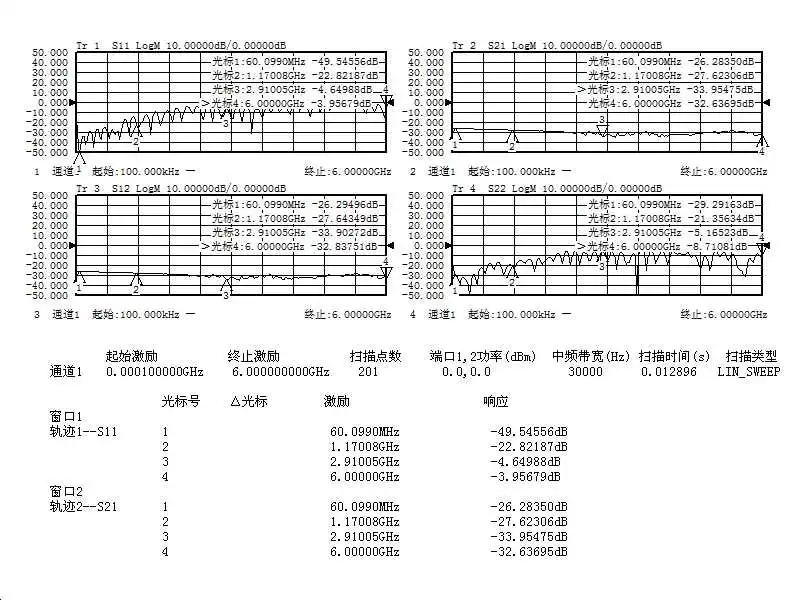

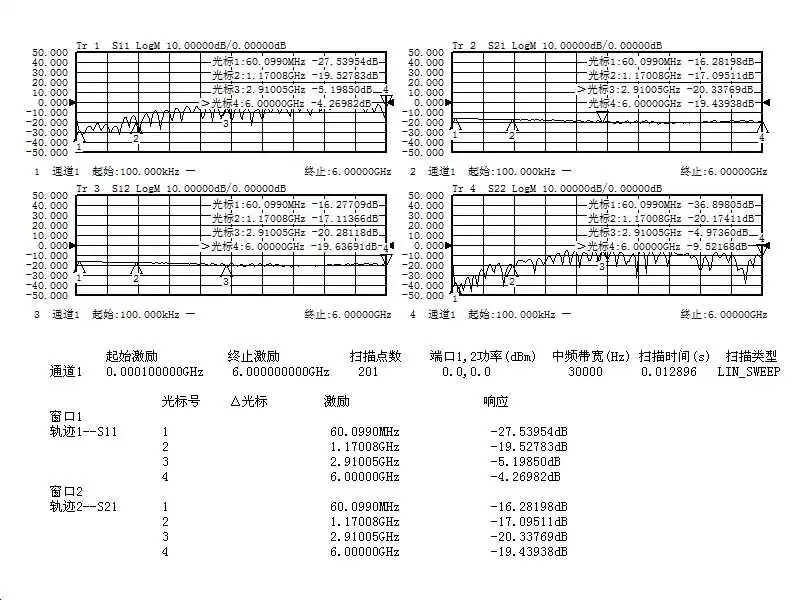

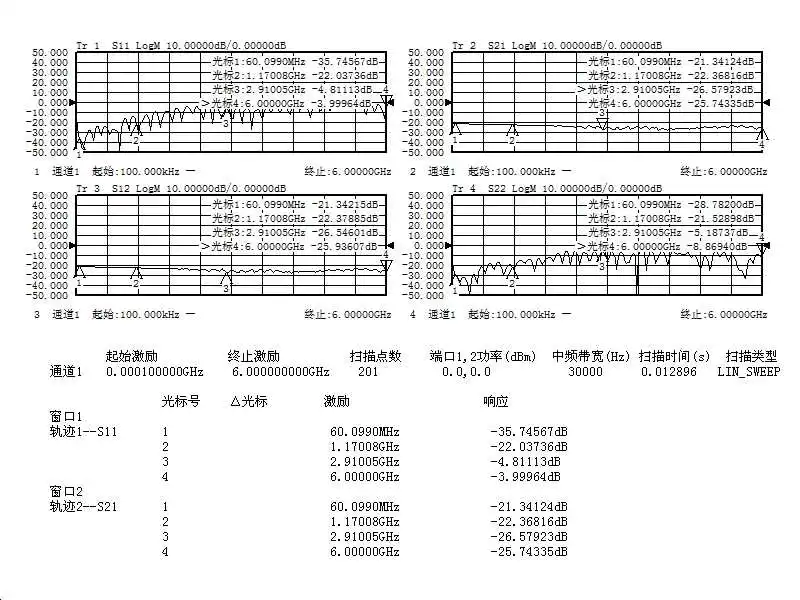

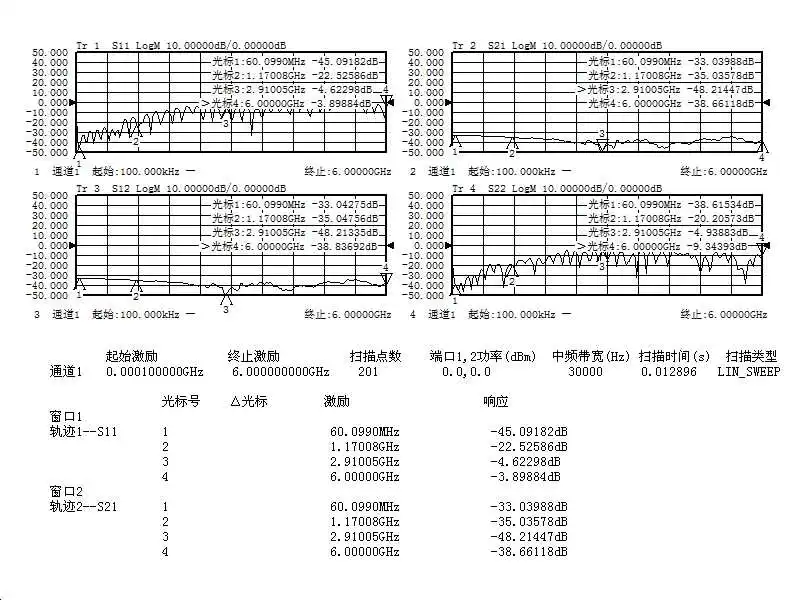

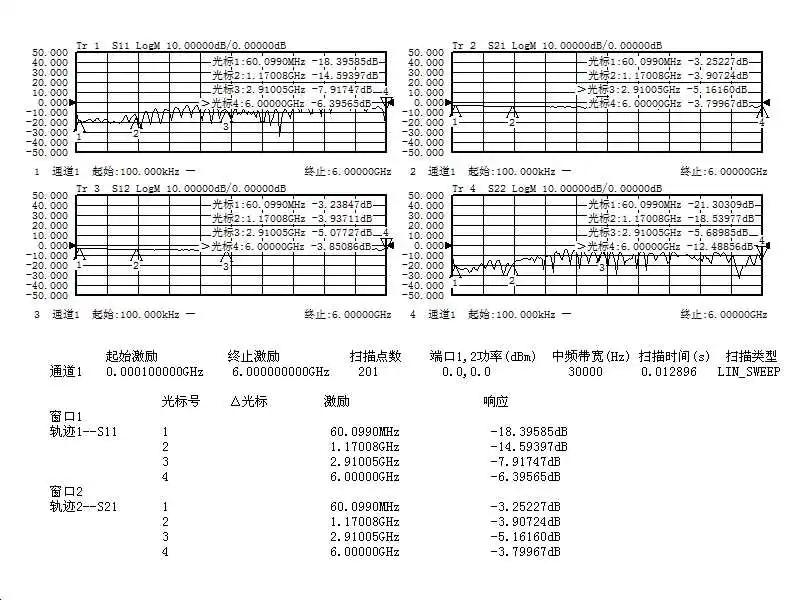

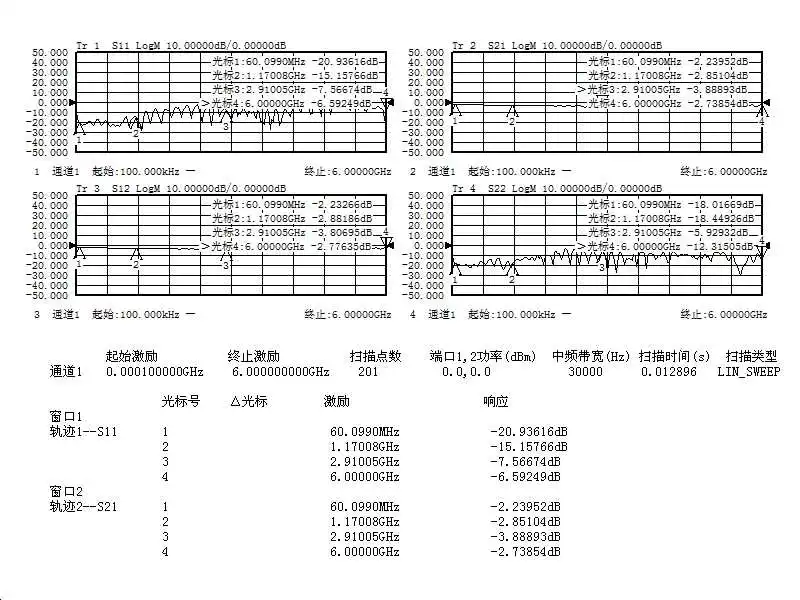

Три. Результаты измерений:

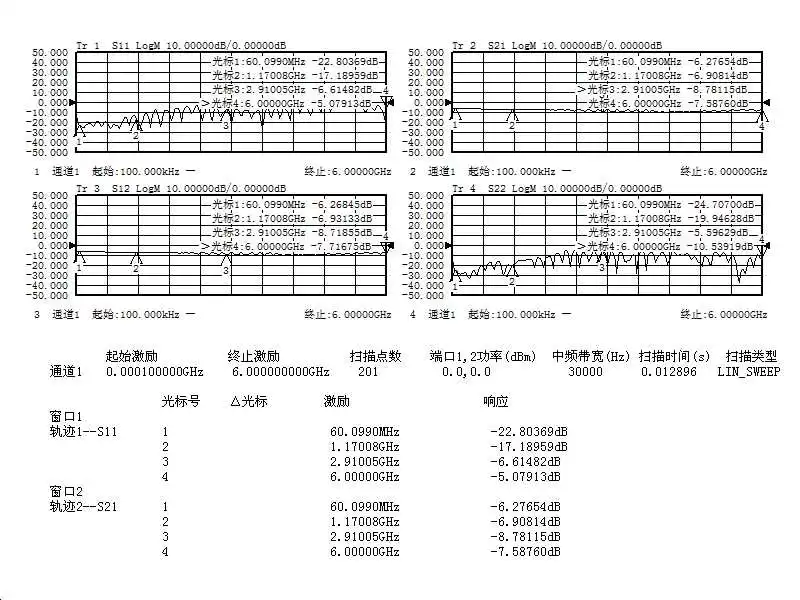

1. Параметры S при снижении на 1 дБ

2. Параметры S при снижении до 2 дБ

3. Параметры S при снижении до 5 дБ

4. Параметры S при снижении на 10 дБ

5. Параметры S при снижении до 15 дБ

6. Параметры S при снижении до 20 дБ

7. Параметры S при снижении до 25 дБ

8. Параметры S при снижении до 30 дБ

9. Параметры S при снижении на 31,75 дБ

3Анализ протокола последовательной связи

Аттенюатор с ЧПУATT-6000Общая структура протокола принимает режим командной строки, и скорость передачи данных составляет115200bpsИзготовитель:ПКЧтобы отправить команды, машина решает выполнение и возвращает результатПККоманда ограничена строчными буквамиA ~ zЦифры0 ~ 9Конечным символом каждой команды является символ новой линии (& ldquo в шестнадцати бинарных).0x0a"Или'/N')

Команда связи содержит три класса команд:wЗаказ,rЗаказ.

МДКоманда: Прочтите номер версии

ПК"МД + 0x0a" ,Машина возвращается к модели машины и возвращает результат:ATT-6000Возвращаемый формат данных модели машиныASCIIФормат символов,Обратите внимание, что задняя часть линии «0x0a"Или"/N').

Wv0Команда: установка гормона любви просто

Формат:Wv0xxxx + 0x0aCo8Байт;

Среди них:XxxxДля4Количество значений затухания представлено рядом, например:

Wv01150 + 0x0aЭто показывает, что затухание записи:11,5 дБ (Максимальное ослабление было следующим:0-3175Шаг в25)

Преобразование в16Шестигранник: это0X77 0X76 0X30 0X31 0X31 0X35 0X31 0X0a

'
