86 Гибридный замкнутый контур 2-фазный шаговый мотор драйвер замкнутый контур шаговый двигатель Nema34 4.5NM/642,9 унций Серводвигатель + AC Питание

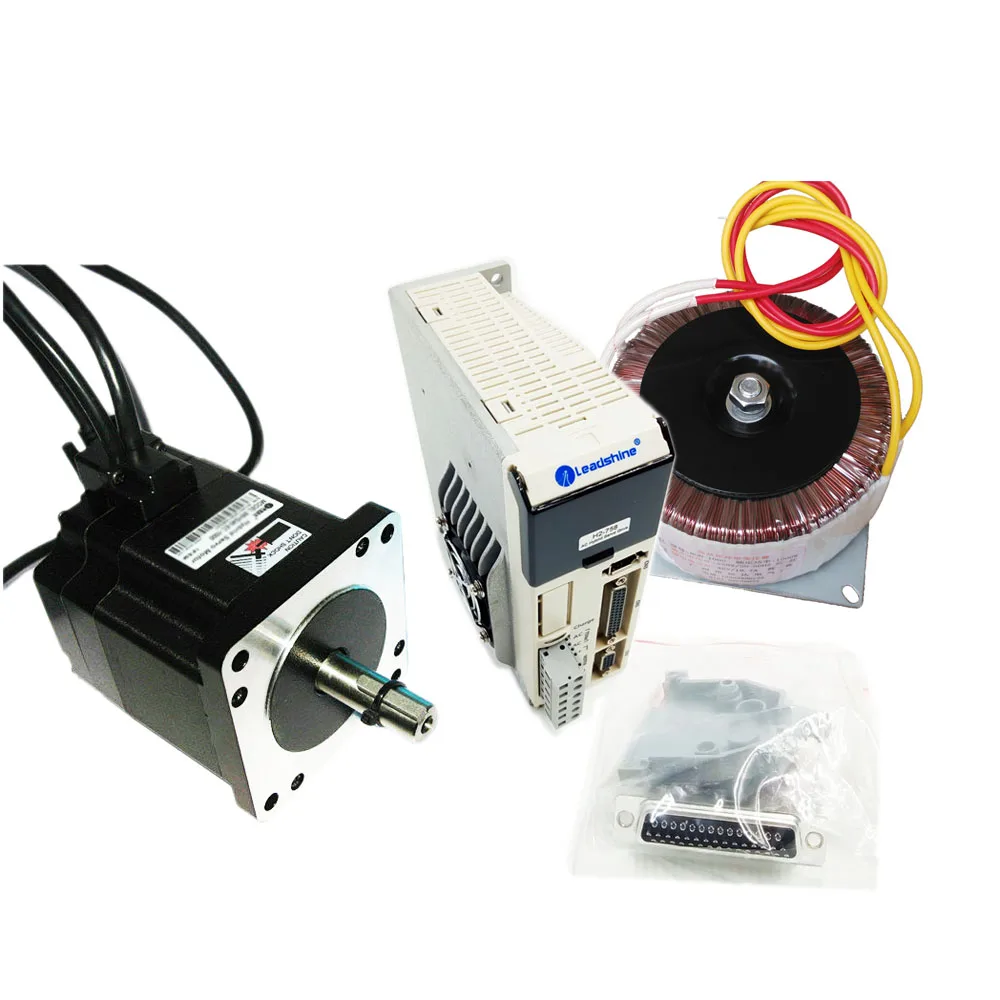

 Упаковочный лист

Гибридный сервомотор HSM серии 86HSM45-E1, 1 шт.(С/без тормоза можно выбрать)

1 шт. HSM Серии Гибридный Серводвигатель диск H2-758

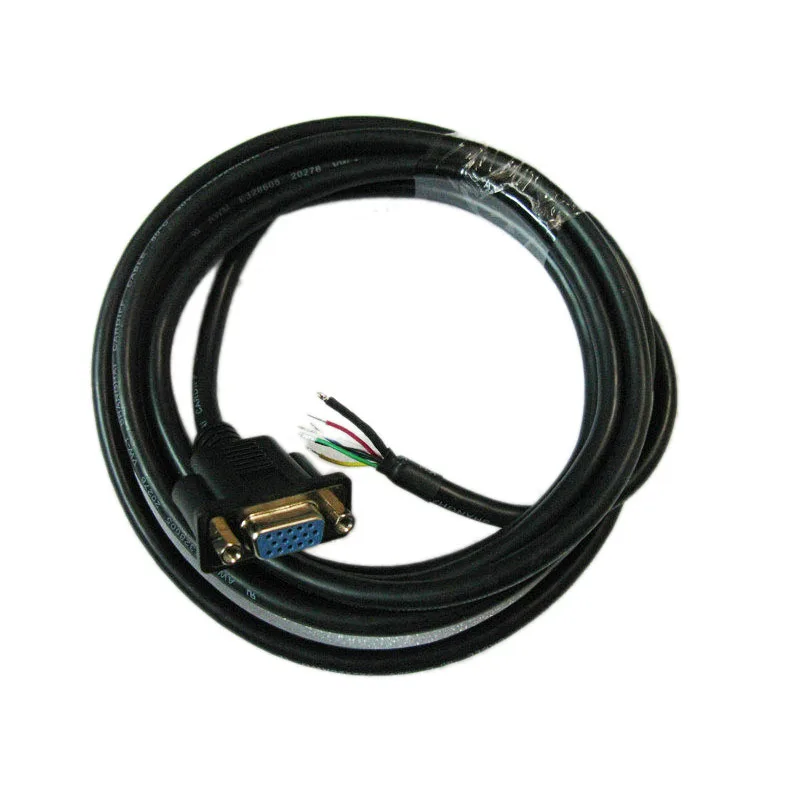

1 шт. 3 метра кабеля кодировщика

1 шт. 450 Вт 70 В переменного тока Кольцевой трансформатор (YD-450-70S)

Краткая информация серии HSM

Гибридный Серводвигатель HSM серии обеспечивает положение и скорость отзывы, принимает новейшие технологии управления замкнутым циклом, И решить эту проблему потери шаговый на открытую петлю шаговый двигатель для того, чтобы улучшить подвергая механической обработке высокой скоростью и точностью. Высокая скорость двигателя может быть улучшена, очевидно, за счет эффективного контроля тока. Это идеальный выбор для обновления производительности системы шагового привода и оптимизации стоимости системы сервопривода переменного тока.

Продукт Приложений

Он широко используется в гравировальном станке, станке для зачистки проводов, маркировочном станке, режущем станке, лазерном освещении, плоттере, станке с ЧПУ, летящая игла для тестирования, автоматическом сборе и т. д. Очень хорошо использовать в устройствах с небольшим уровнем шума и высокой скоростью.

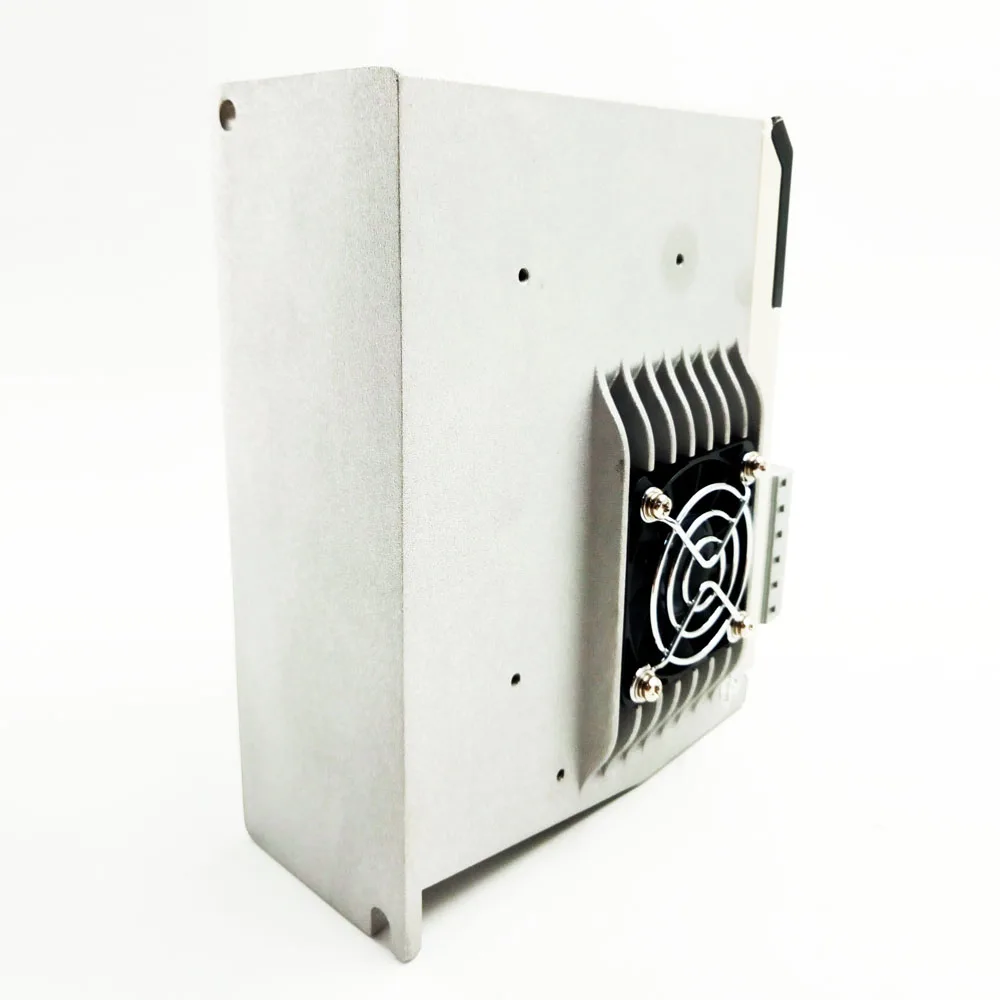

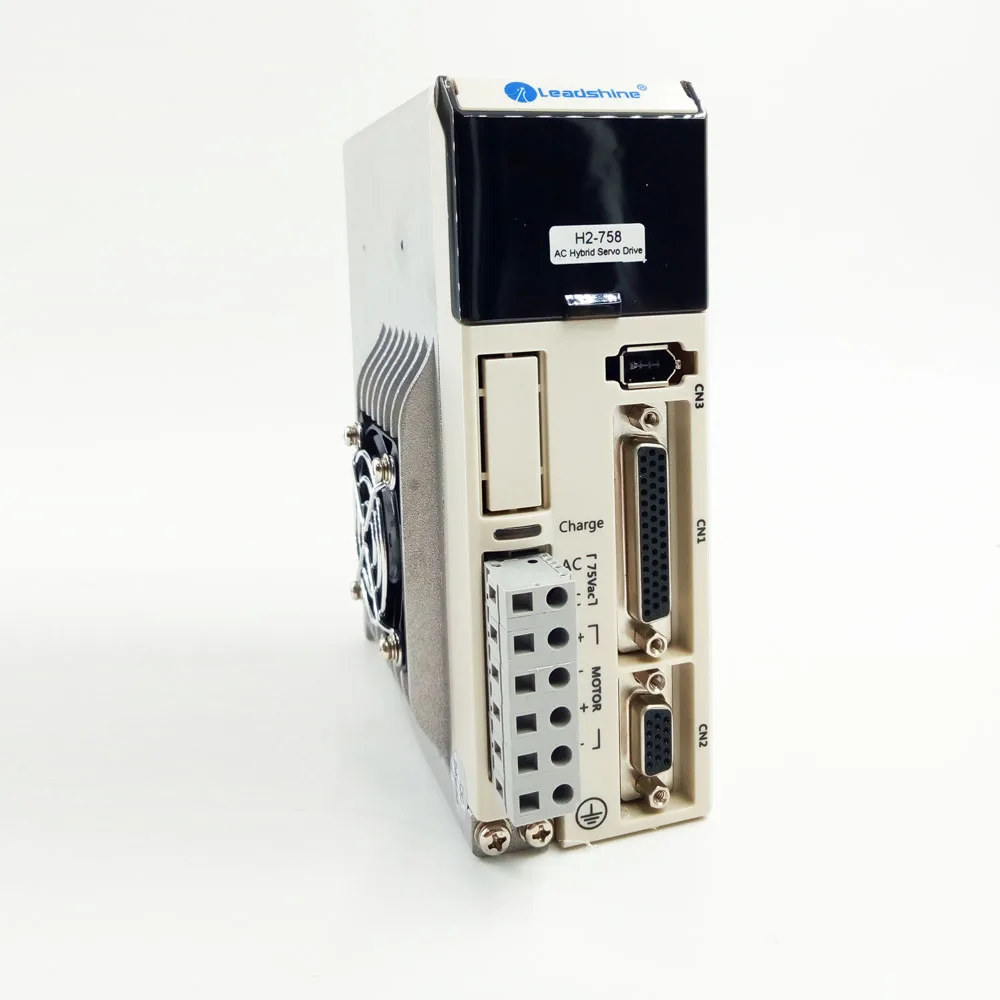

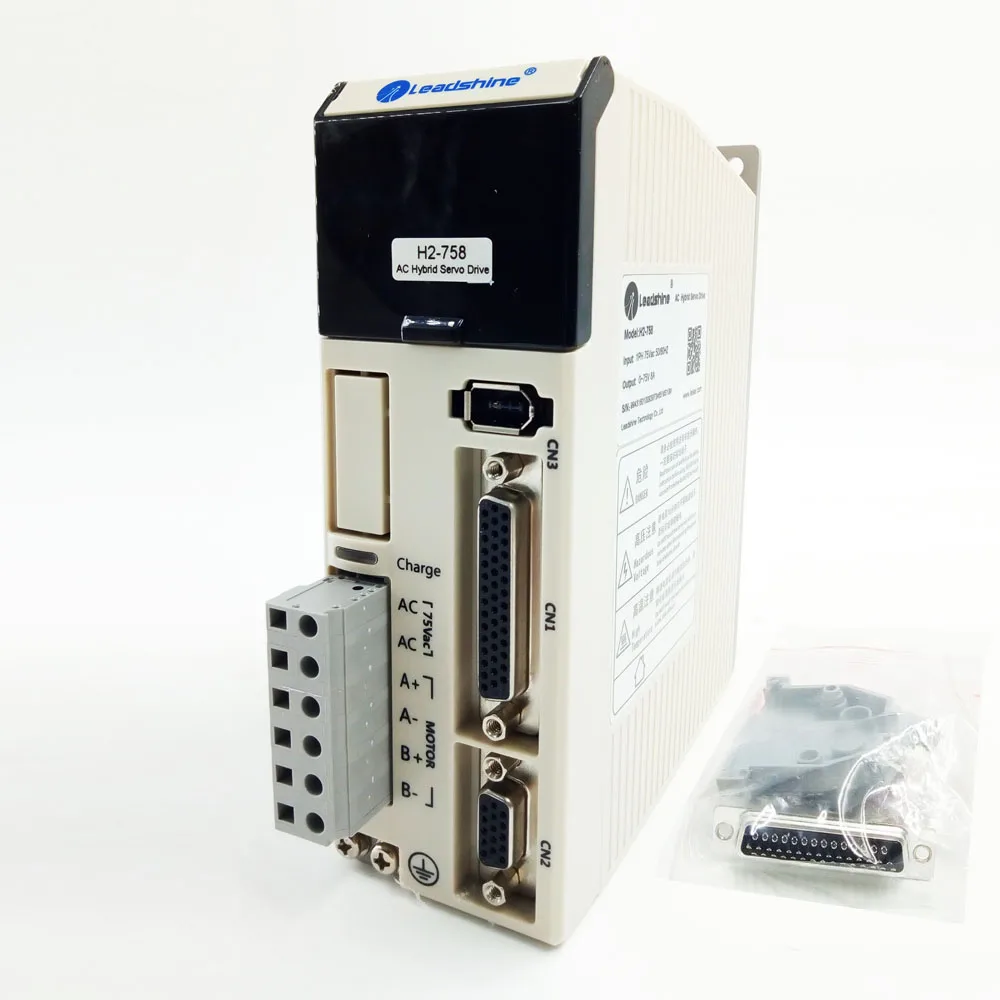

Гибридный сервопривод H2-758

Особенности:

Используйте 32 бит DSP IC и передовую технологию управления замкнутым циклом,

С функцией тестирования трапециевидной волны,

Автоматическая регулировка тока на выходе (диапазон 0-8 а),

Может управлять серии 86 Гибридный серводвигатель,

Диапазон микрошаговых настроек: 200-51200

С шестью цифровыми трубными дисплеями для настройки параметров и мониторинга состояния двигателя.

Электрические характеристики:

Параметр

Мин

Типичное

Макс

Блок

Непрерывная Выход ток

0

-

8,0

А

Входная мощность Напряжение

50

75

80

Переменного тока

Материнскую плату Вход ток

7

10

20

MA

Частота импульсов

0

200

300

КГц

Сопротивление изоляции

100

-

-

МОм

Логический сигнал ток

-

-

100

MA

Использование: Избегайте пыли, масляного тумана и коррозионного газа, 0-40 градусов по Цельсию, 40%-90% влажности.

Размер: 54*130*158 мм (ширина * глубина * высота)

Вес: 1200 г

Технические характеристики кольцевого трансформатора, YD-450-70S

Входное напряжение: 220 В/230 В/240 В (190 в-250 В)

Выходное напряжение: 70 в/73 в/76 в (60-79 в)

Общая высота: 68 мм (включая верхний винт)

Внешний диаметр: 130 мм

Линия: каждая сторона имеет две линии, длина 300 мм.

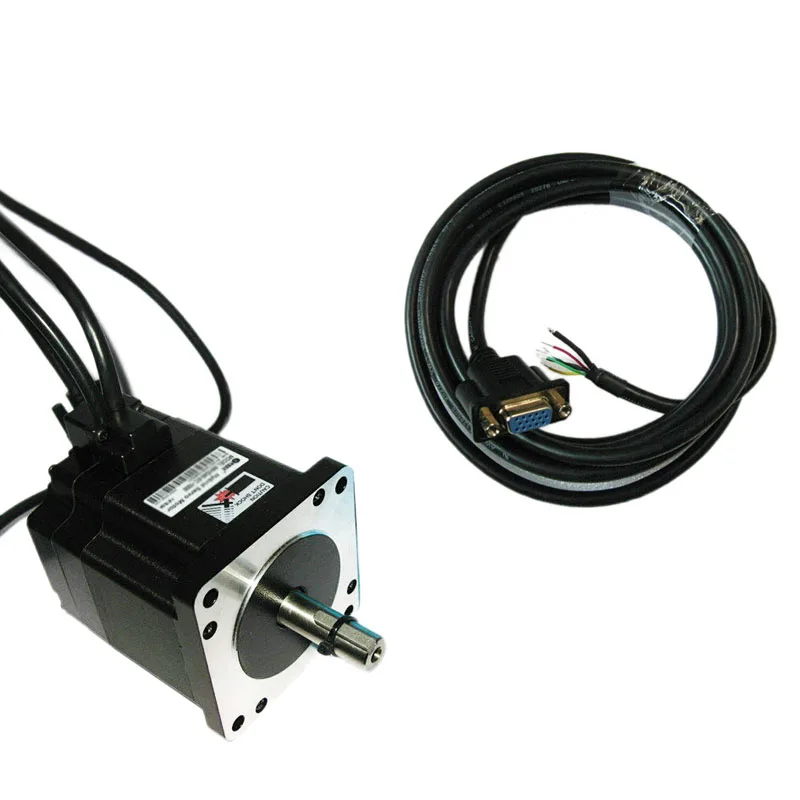

Гибридный сервомотор 86HSM45-E1

Особенности:

Встроенный 1000/5000 линейный Инкрементальный фотоэлектрический датчик,

Высокий выходной крутящий момент

Низкий нагрев и низкий расход энергии.

Он работает плавно, с низким вибрационным шумом.

Быстрая скорость отклика, подходит для частого запуска и остановки.

Электрические параметры:

Модель: 86HSM45-E1

Использование среды: температура: - 10 ~ + 50 градусов по Цельсию; Влажность: 85% Макс.

Класс изоляции: B

Сопротивление изоляции: 100 МОм, мин, 500 В постоянного тока

Выдерживает напряжение: 500 В переменного тока, 1 мин

Радиальная Опора: 0,025 мм, макс. (нагрузка 5 Н)

Осевая подача: 0,075 мм, макс. (нагрузка 10 Н)

Фазы

Угол поворота

(Национальная ассоциация владельцев электротехнических

Рама

Номинальный ток (А)

Держательный крутящий момент

Длина двигателя (л)

Две фазы

1,8 градусов

35

86 мм

6.0A

4,5н. М/643,5 унций-ин

135 мм
