Тот же продукт 100V 200A ссылка:Https:/store/product/DC-100v-200A-LCD-Combo-Meter-Wireless-Voltage-current-KWh-Watt-Meter-12v-24v-48v-Battery/2792045_32865562283.html?spm=2114.12010608.0.0.57c844c80rMupX

Когда вы получаете Новый измеритель напряжения и тока НДС, мы рекомендуем вам следовать инструкциям ниже, чтобы проверить инструмент.

1,Проверьте посылка

Если посылка повреждена, пожалуйста, храните поврежденную упаковку или амортизирующий материал до тех пор, пока товар не будет тщательно проверен и прибор прошел электрические и механические испытания. В связи с повреждениями, вызванными транспортировкой, пожалуйста, свяжитесь с грузоотправителем и перевозчиком.

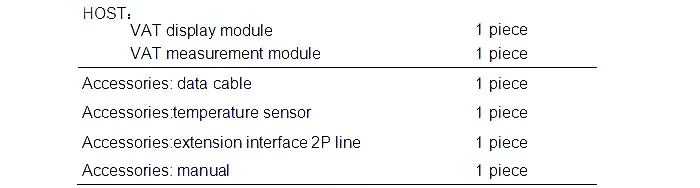

2,Проверьте аксессуары

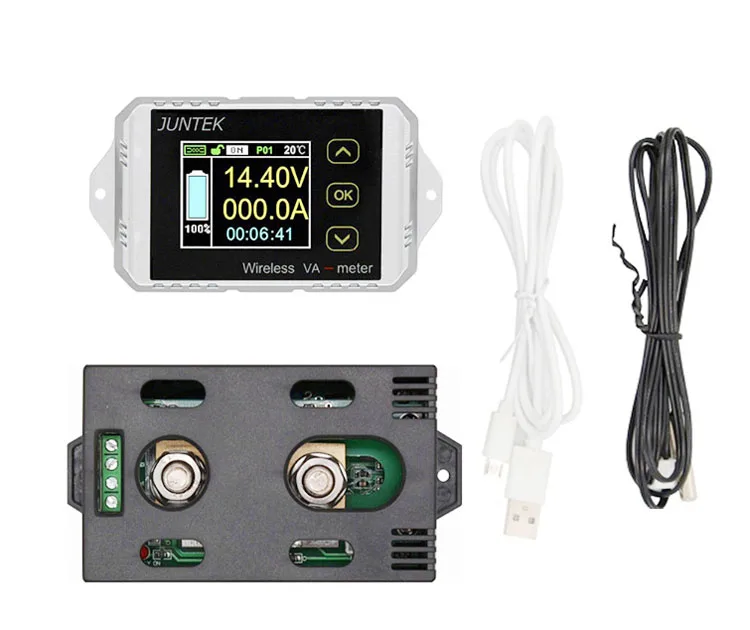

Содержимое крепления описаны ниже. Если содержимое не соответствует или инструмент поврежден, пожалуйста, свяжитесь с дилером или нашей компанией.

3,Проверьте всю машину

Если внешний вид инструмента обнаружен поврежденным, инструмент не работает должным образом, или он не прошел тест производительности, пожалуйста, свяжитесь с дилером или нашей компанией

.

Глава II Описание инструмента

1. Инструкции по отображению

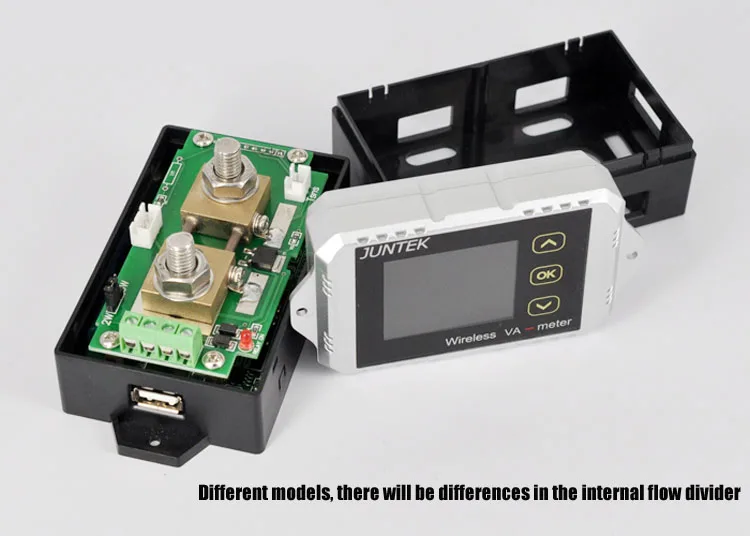

1. Прибор разделен на две части, включая модуль дисплея и модуль измерения, интерфейс дисплея на китайском и английском языках, который может быть установлен в языковых настройках.

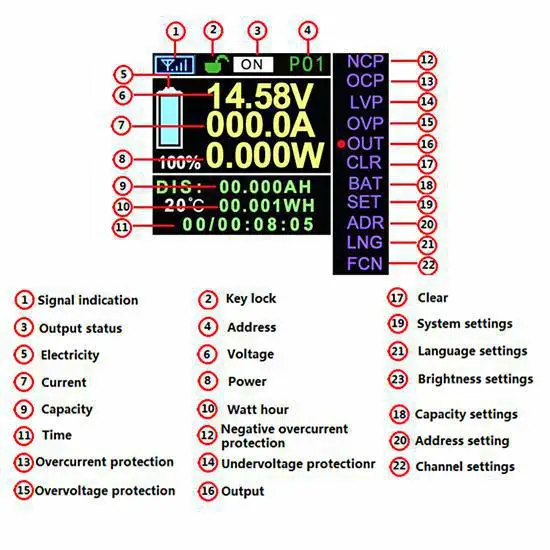

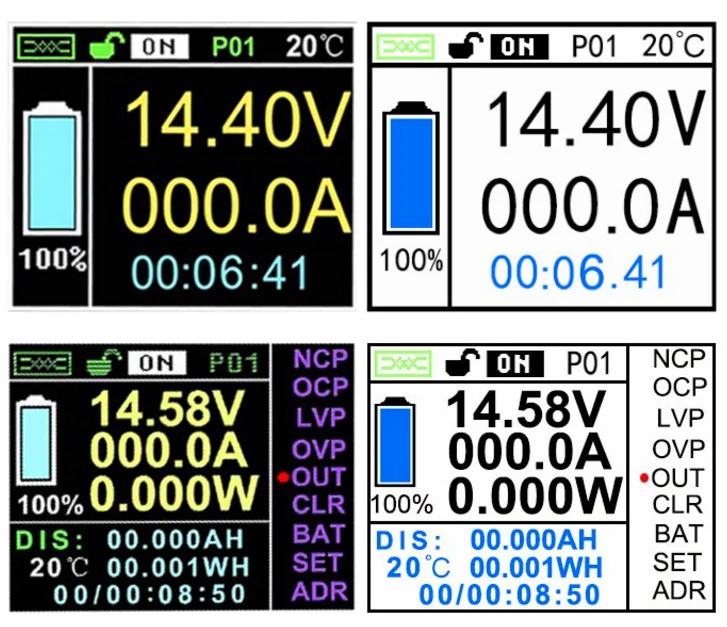

Интерфейс основной панели дисплея

2. Большой интерфейс шрифта:

Основные параметры, такие как напряжение и ток, отображаются в большом интерфейсе шрифта для удобного наблюдения. Через несколько секунд основной интерфейс автоматически переходит к большому интерфейсу отображения шрифта, и время может быть установлено в настройках системы. Интерфейс обратного дисплея легко наблюдать в светильник, пожалуйста, прочитайте «инструкции по эксплуатации» для получения подробной информации.

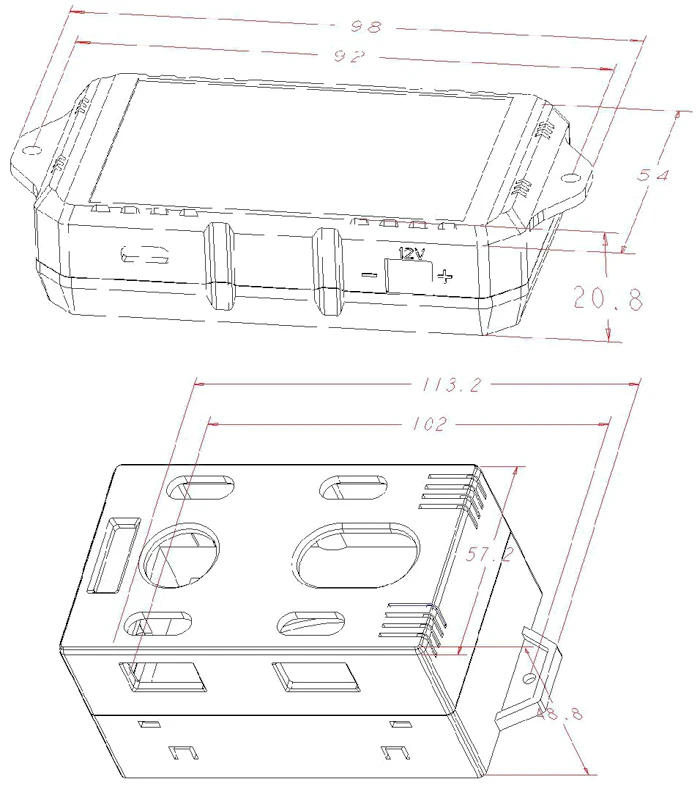

3. Модуль дисплея серии VAT и размер измерительного модуля (в мм)

2, модуль дисплея и схема электропроводки измерительного модуля

Инструмент может быть «Проводная связь» и «Беспроводная связь»

1. Схема электропроводки дисплея выглядит следующим образом:

В тех случаях, когда доска с бегущей строкой работает отдельно, есть два источника питания интерфейсов, которые являются USB 5V источника питания интерфейс и Американская классификация проводов 2р розетка интерфейс (для детей от 8 до 16V) источника питания.

2. Схема проводки модуля измерения:

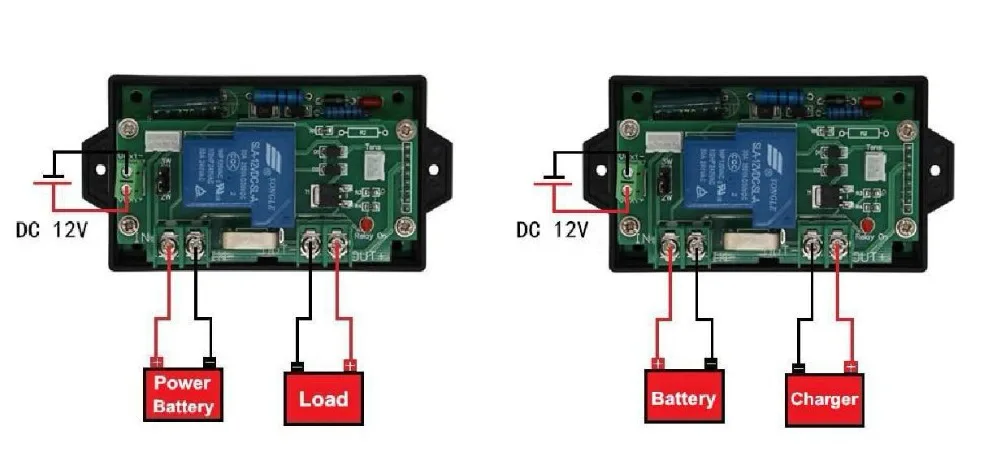

2. 1, схема проводки ват1030:

Метод проводки слева применим к измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; Метод подключения справа распространяется только на заряд измерения аккумулятора.

2,2, схема проводки ват1050, ват1100, ват1200, ват1300 измерительное напряжение 10-100 в:

Вышеуказанная цифра относится к напряжению цепи измерений ват1050, ват1100, ват1200, ват1300 10-100 в; Внимание в это время обратите на колпачок перемычки для получения 2 Вт, метод левой проводки подходит для измерения разряда батареи и измерения цепи постоянного тока; Метод проводки справа подходит только для зарядки аккумулятора.

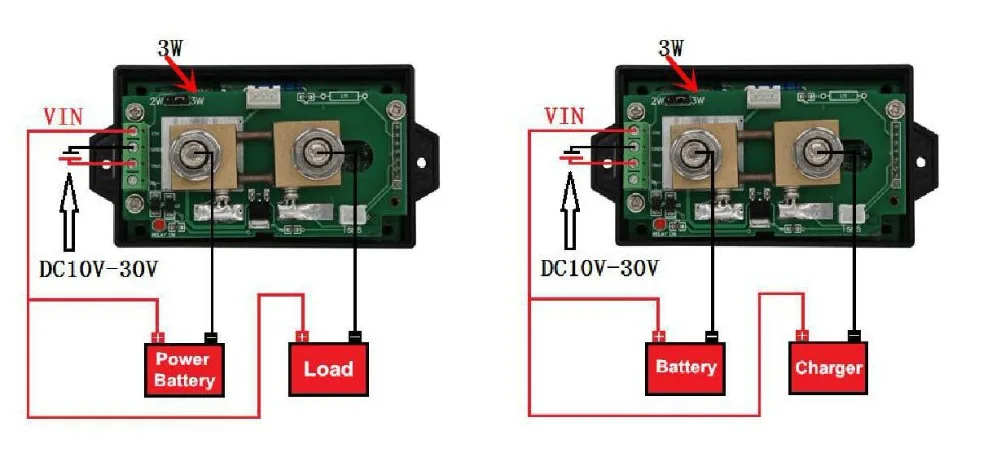

2,3, ват4300 измерение напряжения 0-400 В и ват1050, ват1100, ват1200, ват1300 измерение напряжения 0-100 в схема проводки:

На рисунке выше относится к аккумуляторам или схемы в тех случаях, когда VAT4300 меры 0-400V и VAT1050, VAT1100, VAT1200 и VAT1300 до 0-100V; В это же время, обратите внимание, что колпачок перемычки должен быть подключен к 3 Вт и необходимо использовать 10-30 в. Постоянное напряжение обеспечивает питание модуль измерения; Метод подключения слева подходит для измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; метод проводки справа подходит только для зарядки измерения аккумулятора.

2,4, ват1050, ват1100, ват1200, ват1300 и ват4300 схема внешнего реле;

Метод проводки слева применим к измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; Метод подключения справа распространяется только на заряд измерения аккумулятора.

При выборе реле обратите внимание, что контакт реле может выдерживать максимальный ток в цепи, например, ток в тестовом токе 80 А, затем выберите реле, вы должны выбрать контактный ток, который может выдерживать реле 100A, Реле напряжения питания может выбрать 12В или 24В в тех случаях, когда реле 12V выбирается, внешнего источника питания напряжение должно быть установлен на 12V, который по внешнему виду точно такой же, как и в качестве реле напряжения питания.

Глава III инструкции по эксплуатации

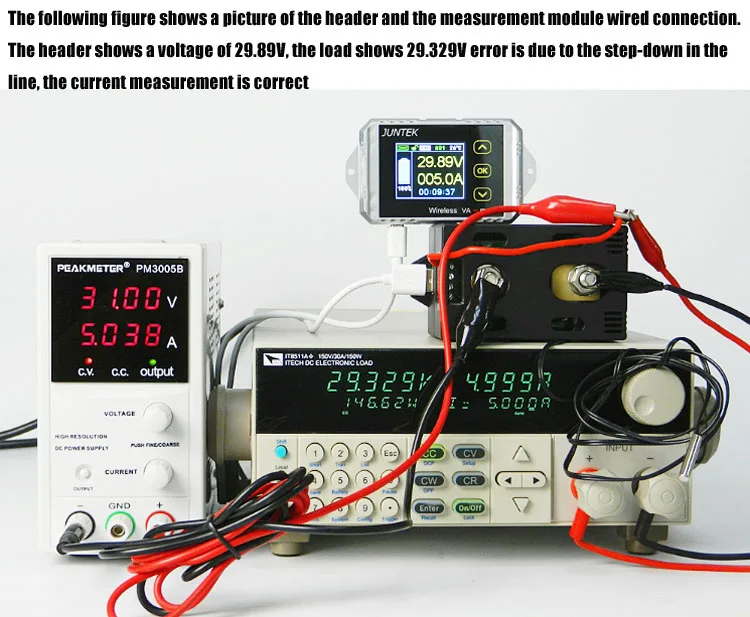

1. Соединение связи

Перед началом работы, пожалуйста, внимательно проверьте правильность проводки, состояние подключения отображается в верхней части экрана.

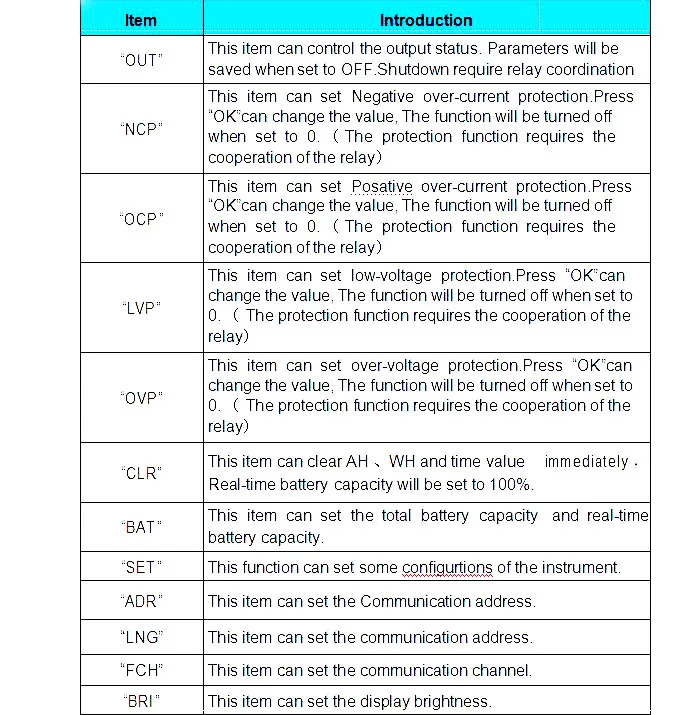

2. Инструкции по эксплуатации

Примечание: Оставьте курсор в положении «ADR» и удерживайте кнопку «вниз» в течение 3 секунд, чтобы перейти к опции «LNG».

ГлаваⅣПослепродажное обслуживание

◆ Проблемы с качеством продукции (не вызванные человеком) в течение 30 дней, безусловная политика возврата

◆ Компания обещает предоставить пожизненная гарантия для своей продукции, и не собирает эксплуатационные расходы не позднее, чем через один год. Он оплачивает только стоимость обратной доставки. После одного года покупатель должен оплатить расходы на обратную доставку.

◆Если одно из следующих условий не распространяется на гарантию: более трех упаковок ограниченного времени; Не соответствует требованиям руководства по продукции Или из-за неправильного использования (горение, жидкость или поломка); Разборка и ремонт без разрешения, обновления и т. д. вызывают аномальные функции; Ущерб, вызванный форс-мажорными обстоятельствами
