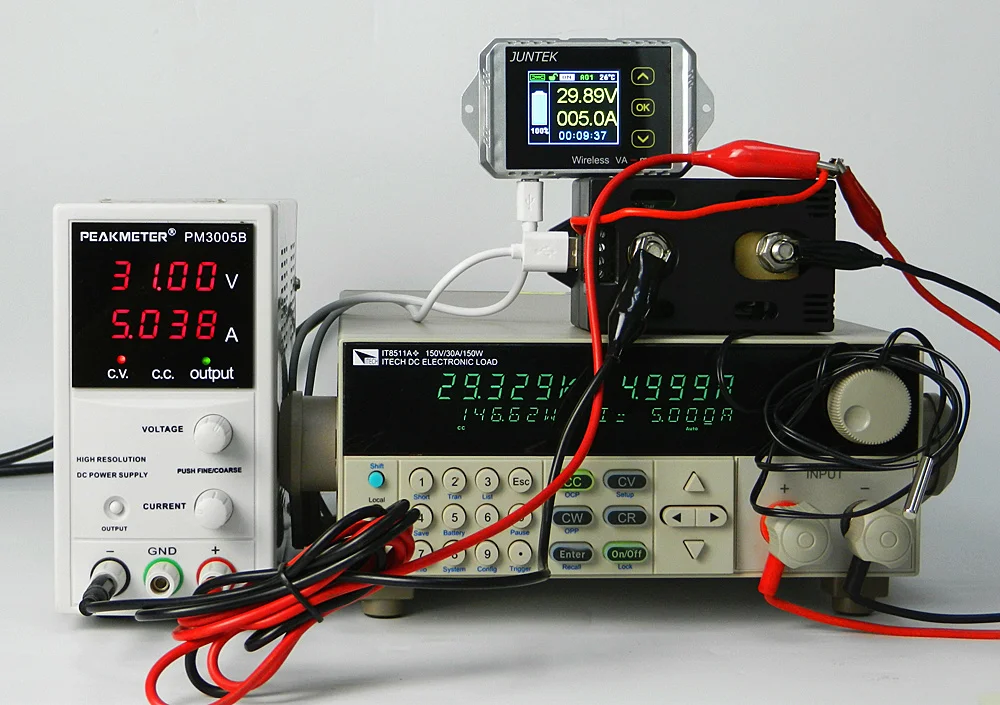

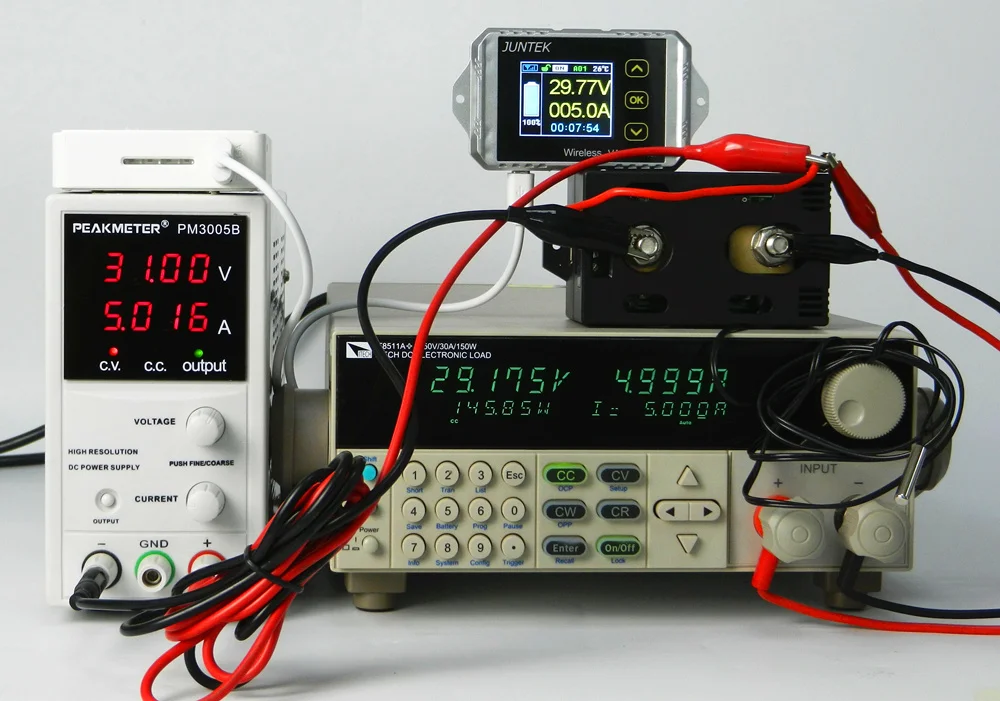

Этот продукт НДС-1050

Тот же продукт 100V 100A ссылка:Https:/store/product/VAC1100A-bi-color-DC-voltage-meter-measure-DC-voltage-current-power-charge-and-discharge-capacity-watt/2792045_32779857159.html?spm=2114.12010612.0.0.27fa6e35DMVJ7Z

Тот же продукт 100V 200A ссылка:Https:/store/product/DC-100v-200A-LCD-Combo-Meter-Wireless-Voltage-current-KWh-Watt-Meter-12v-24v-48v-Battery/2792045_32865562283.html?spm=2114.12010612.0.0.27fa6e35tNFtSx

Тот же продукт 400V 300A ссылка:Https:/store/product/DC0-400v-300A-LCD-Combo-Meter-Wireless-Voltage-current-KWh-AH-Watt-Meter-12v-24v-48v/2792045_32867051195.html?spm=2114.12010612.0.0.27fa6e35jiSvdj

Температура диапазон измерений

-20 ~ 120 ℃ (Стандартный датчик температуры)

Ёмкость диапазон индикации

1%-99% (с отображением символа батареи)

Мощность диапазон измерений

0 ~ 200KW

Мощность точность

0,001 W

Ёмкость диапазон измерений

0 ~ 2000KAH

Ёмкость точность

0.001AH

Ватт-час диапазон измерения

0 ~ 4000KWH

Ватт-час точность

0.001WH

Время диапазон измерений

0 ~ 99 дней (рассчитано как дней/часов. Мин. Секунд; Полный 24 часа в сутки)

Точность измерения времени

1 секунда

Связь интервале каналов

A ~ Z(26 каналов, каждый канал делится на 99 адресов)

Напряжение ошибка

± 1% + 2

В настоящее время ошибка

± 2% + 5

Частота дискретизации

5/сек

Связь расстояние

Откройте до 10 метров

Приборной панели потребеление энергии

0,4 W

Дисплей заголовок потребеление энергии

0,5 Вт (5V 0.1A)

Защита задержки времени

0 ~ 10s

Проверка

Когда вы получаете Новый измеритель напряжения и тока НДС, мы рекомендуем вам следовать инструкциям ниже, чтобы проверить инструмент.

1,Проверьте посылка

Если посылка повреждена, пожалуйста, храните поврежденную упаковку или амортизирующий материал до тех пор, пока товар не будет тщательно проверен и прибор прошел электрические и механические испытания. В связи с повреждениями, вызванными транспортировкой, пожалуйста, свяжитесь с грузоотправителем и перевозчиком.

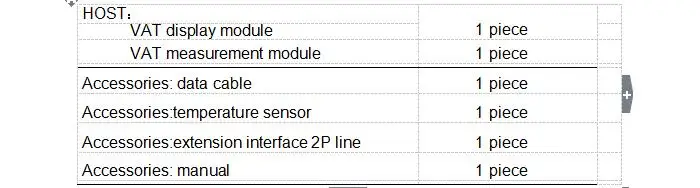

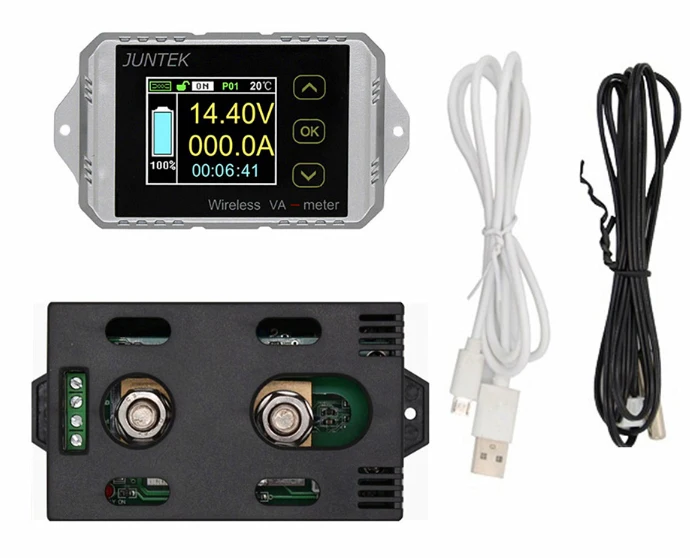

2,Проверьте аксессуары

Содержимое вложения описано ниже. Если содержимое не соответствует или инструмент поврежден, пожалуйста, свяжитесь с дилером или нашей компанией.

3,Проверьте всю машину

Если внешний вид инструмента обнаружен поврежденным, инструмент не работает должным образом, или он не прошел тест производительности, пожалуйста, свяжитесь с дилером или нашей компанией.

Раздел II Инструмент Описание

1, Дисплей инструкции

1. Прибор разделен на две части, включая модуль дисплея и модуль измерения, интерфейс дисплея на китайском и английском языках, который может быть установлен в языковых настройках.

Главный экран панель интерфейс

2. Большой интерфейс шрифта:

Основные параметры, такие как напряжение и ток, отображаются в большом интерфейсе шрифта для удобного наблюдения. Через несколько секунд основной интерфейс автоматически переходит к большому интерфейсу отображения шрифта, и время может быть установлено в настройках системы. Интерфейс обратного дисплея легко наблюдать в светильник, пожалуйста, прочитайте «инструкции по эксплуатации» для получения подробной информации.

3. Модуль дисплея серии VAT и размер измерительного модуля (в мм)

2, модуль дисплея и схема электропроводки измерительного модуля

Инструмент может быть «Проводная связь» и «Беспроводная связь»

1. Схема электропроводки дисплея выглядит следующим образом:

Когда Плата дисплея работает отдельно, есть два интерфейса питания, которые являются интерфейсом питания USB 5 В и разъемом 2P (8-16 в).

2. Схема проводки модуля измерения:

2. 1, схема проводки ват1030:

Метод проводки слева применим для измерения разрядки аккумулятора и измерения цепи постоянного тока; Метод проводки справа применим только для измерения заряда аккумулятора.

2,2, схема проводки ват1050, ват1100, ват1200, ват1300 измерительное напряжение 10-100 в:

Вышеуказанная цифра относится к напряжению цепи измерений ват1050, ват1100, ват1200, ват1300 10-100 в; Внимание в это время обратите на колпачок перемычки для получения 2 Вт, метод левой проводки подходит для измерения разряда батареи и измерения цепи постоянного тока; Метод проводки справа подходит только для зарядки аккумулятора.

2,3, ват4300 измерение напряжения 0-400 В и ват1050, ват1100, ват1200, ват1300 измерение напряжения 0-100 в схема проводки:

Приведенная выше цифра относится к аккумуляторам или схемам, где ват4300 измеряет 0-400 В и ват1050, ват1100, ват1200 и ват1300 до 0-100 в; В настоящее время, обратите внимание, что колпачок перемычки должен быть подключен к 3 Вт и необходимо использовать 10-30 в. Напряжение постоянного тока обеспечивает питание измерительного модуля; Метод проводки слева подходит для измерения разряда батареи и измерения цепи постоянного тока; метод проводки справа подходит только для измерения заряда аккумулятора.

2,4, ват1050, ват1100, ват1200, ват1300 и ват4300 схема внешнего реле;

Метод проводки слева применим для измерения разрядки аккумулятора и измерения цепи постоянного тока; Метод проводки справа применим только для измерения заряда аккумулятора.

При выборе реле обратите внимание, что контакт реле может выдерживать максимальный ток в цепи, например, ток в тестовом токе 80 А, затем выберите реле, вы должны выбрать контактный ток, который может выдерживать реле 100A, Напряжение питания реле может выбрать 12 В или 24 В, когда выбрано реле 12 В, напряжение внешнего источника питания должно быть установлено в 12 В, что соответствует напряжению источника питания реле.

Раздел III инструкция по эксплуатации

1. Соединение связи

Перед началом работы, пожалуйста, внимательно проверьте правильность проводки, состояние подключения отображается в верхней части экрана.

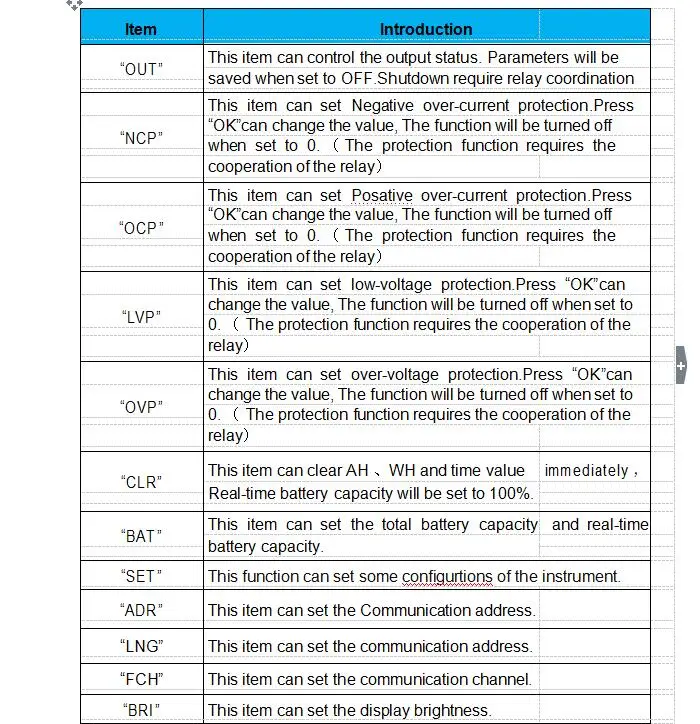

2. Инструкции по эксплуатации

Примечание: Оставьте курсор в положении «ADR» и удерживайте кнопку «вниз» в течение 3 секунд, чтобы перейти к опции «LNG».

ГлаваⅣПослепродажное обслуживание

◆ Проблемы с качеством продукции (не вызванные человеком) в течение 30 дней, безусловная политика возврата

◆ Компания обещает предоставить пожизненную гарантию на свою продукцию и не взимает каких-либо сборов за обслуживание в течение одного года. Он оплачивает только стоимость обратной доставки. После одного года покупатель должен оплатить расходы на обратную доставку.

◆Если одно из следующих условий не распространяется на гарантию: более трех упаковок ограниченного времени; Не соответствует требованиям руководства по продукции Или из-за неправильного использования (горение, жидкость или поломка); Разборка и ремонт без разрешения, обновления и т. д. вызывают аномальные функции; Ущерб, вызванный форс-мажорными обстоятельствами
