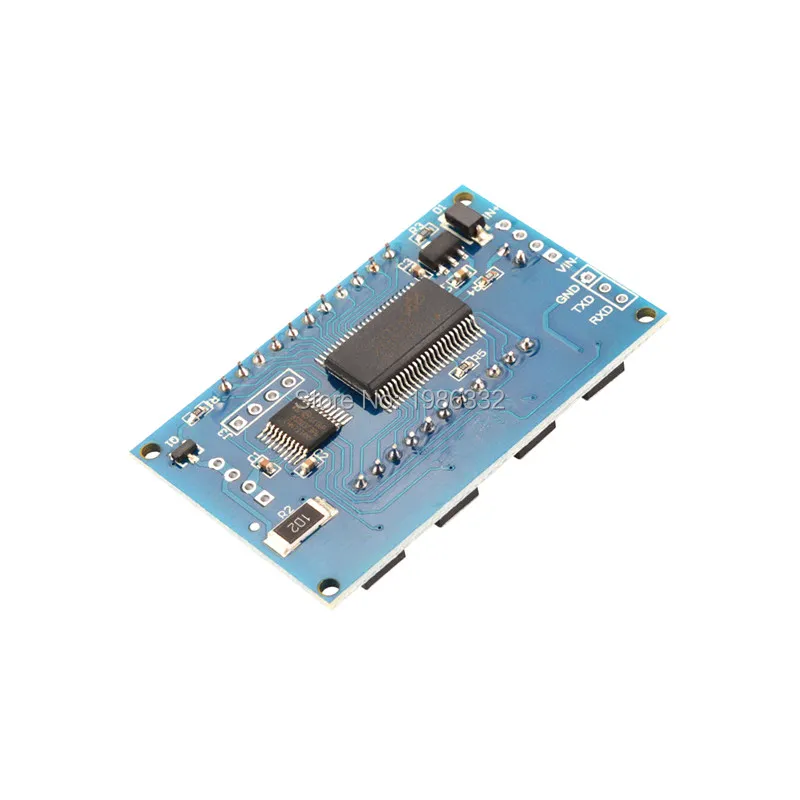

Генератор сигналов прямоугольной волны WS16 регулируемый широкочастотный рабочий

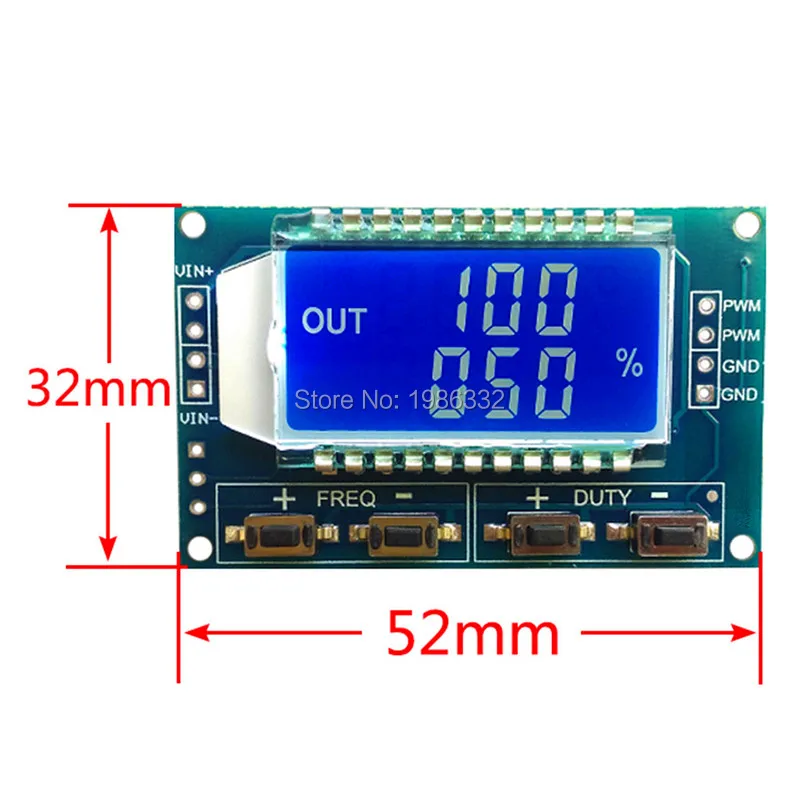

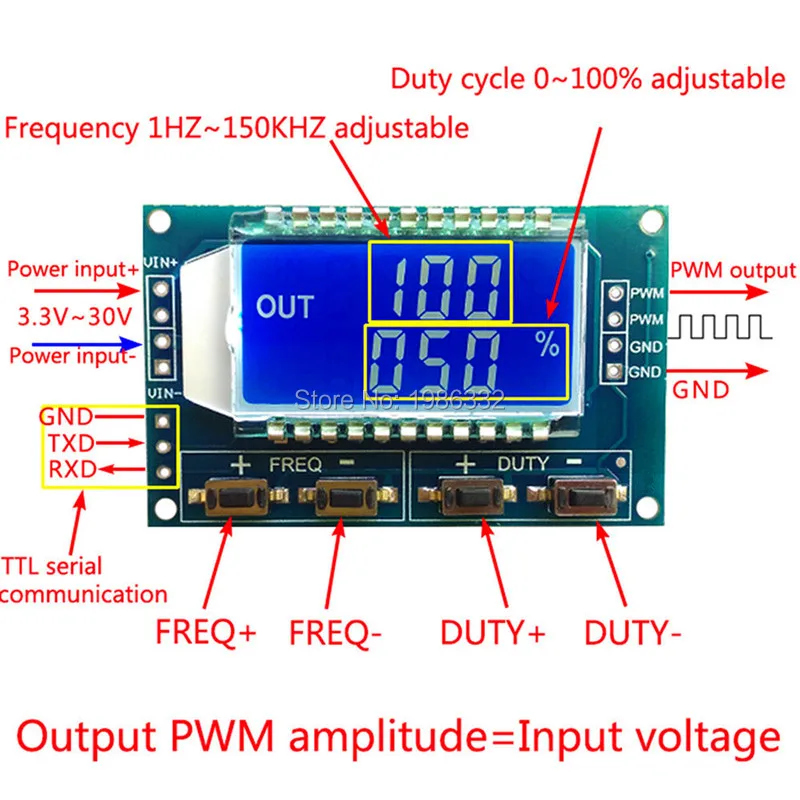

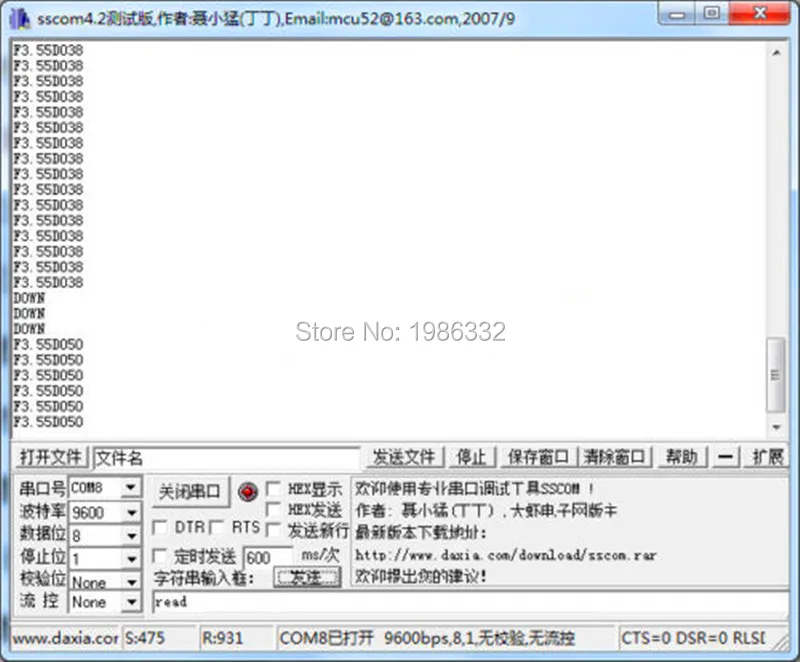

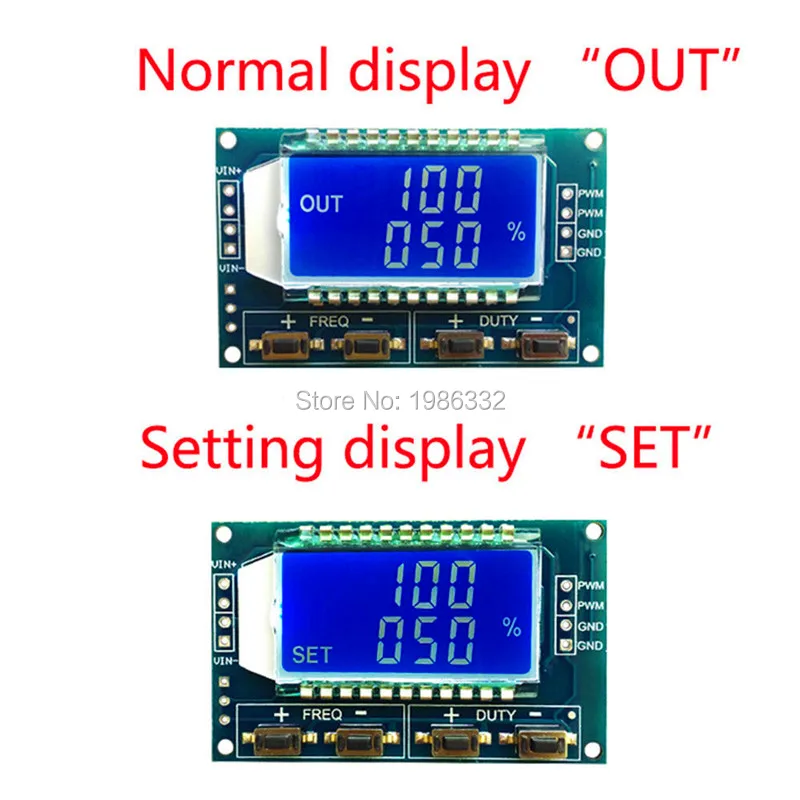

Описание:   Особенности:1>. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;   2>. Широкий диапазон частот, высокая точность;   3>. Серийное общение, TTL уровень     Параметр настройкиМодуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.     Параметры модуля:1>. Рабочее напряжение: 3,3 ~ 30V;   2>. Частотный диапазон: 1 Гц ~ 150 кГц;   3>. Точность частоты: точность в каждом диапазоне составляет около 2%;   4>. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;   5>. Выходная Амплитуда: амплитуда ШИМ равна напряжению питания;   6>. Температура окружающей среды: -20 ~ + 70 ℃.     Описание модуля:   PWM выход, вы можете установить частоту, рабочий цикл;   Частота делится на четыре диапазона, автоматическое переключение:   1>. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;   2>. X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;   3>. X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц   4>. X.X.X (Десятичная точка в десятке): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц   5> . Е. Г. Дисплей частоты:   100 показывает PWM выход 100 Гц импульса;   1,01 показывает PWM выход 1,01 K импульса;   54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;   1.2.4 означает, что PWM выход 124 кГц импульса;   6> . Диапазон рабочего цикла: 0 ~ 100%;   7> . Все заданные параметры автоматически сохранены.     Применение:1>. Используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны для экспериментальной разработки и использования;   2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;   3>. Генерирует Регулируемый Пульс для использования MCU;   4>. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).   5>. Серийное управление (одноchip TTL уровень связи)     Стандарт связи:   9600 бит данных bps: 8   Стоп-бит: 1   Контрольные цифры: нет   Регулятор давления газа: Нет   1>. Установите частоту ШИМ   "F101": Установите частоту до 101 Гц (001 до 999)   "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)   "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)   "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)   2>. Установите рабочий цикл ШИМ   "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)   Например, D050, установите рабочий цикл PWM 50%   3>. Ознакомьтесь с установленных параметров   Отправьте строку «чтение», чтобы прочитать заданные параметры.   Набор успешно возвращается: вниз;   Не удалось вернуть установку: осень.                 В комплекте:   1 шт. * WS16 Регулируемый PWM импульсный широкий частотный рабочий цикл генератор прямоугольных волн ЖК-дисплей экран модуль с энергосберегающим
