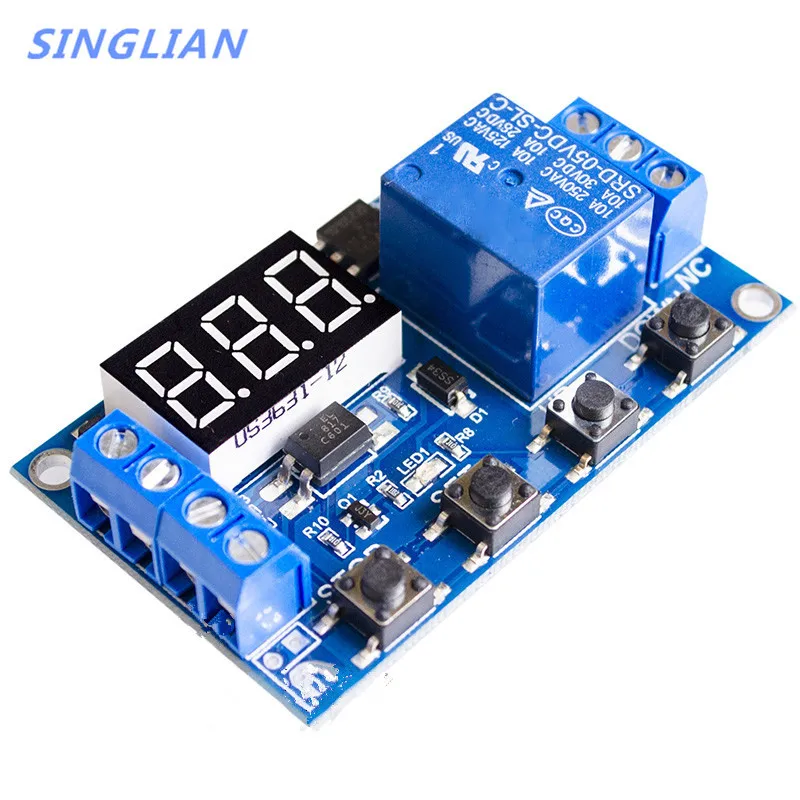

Один релейный модуль XY J02 время задержки отключения питания триггер цикла

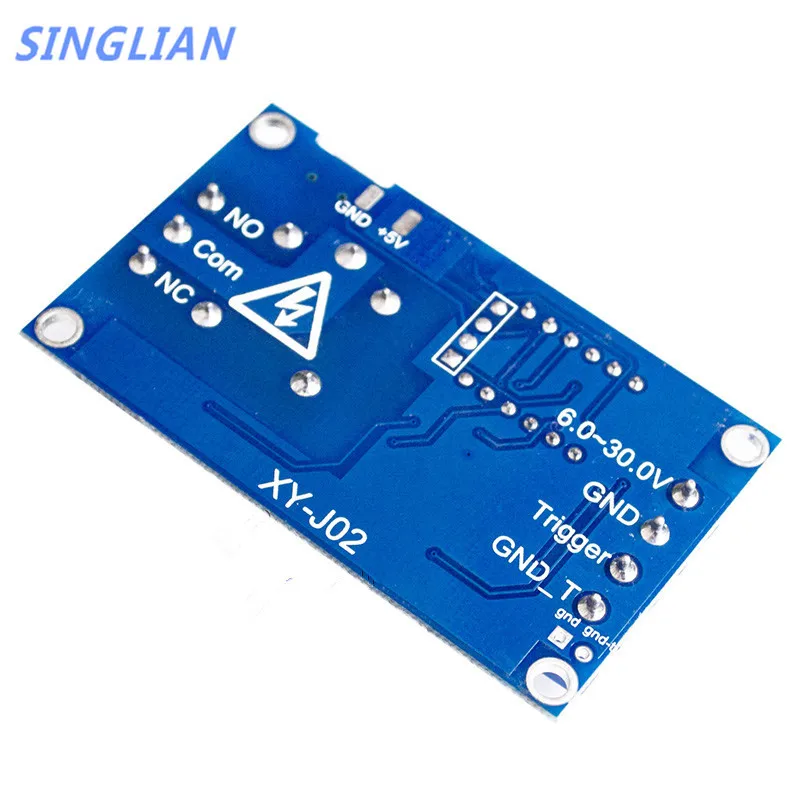

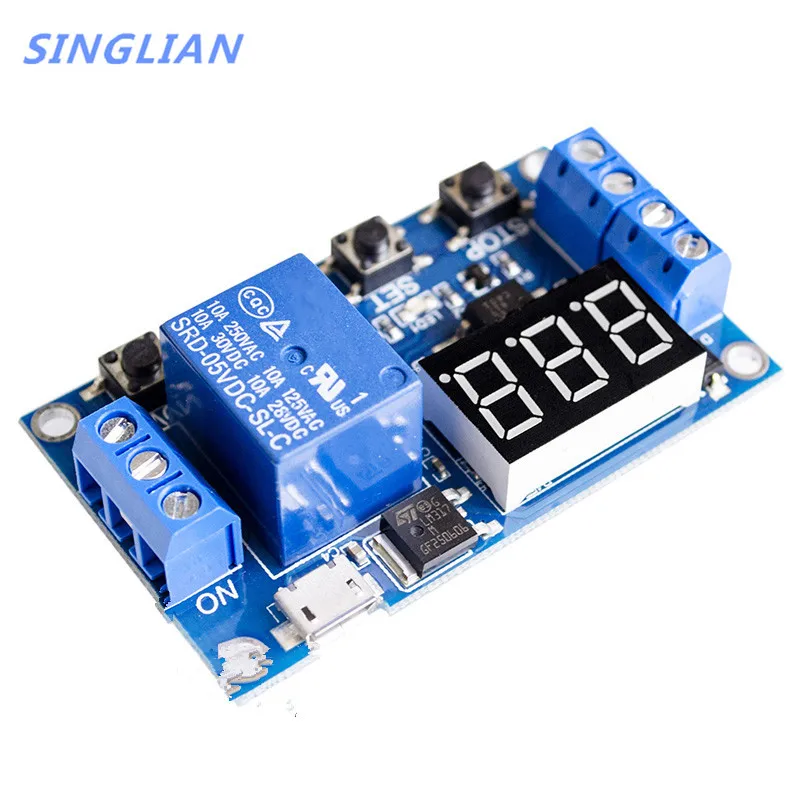

Один из способов релейного модуля, время задержки отключения питания, триггер задержки цикла таймер Выключатель цепи.0,1 секунды (мин) ~ 999 мин (макс.) Непрерывная НастройкаЭтот продукт прост и прост в использовании, мощный, но, пожалуйста, подробно ознакомьтесь с инструкциями по эксплуатации этого продукта, очень практичные продукты.Основные характеристики модуля:1. Источник питания с широким напряжением (6 ~ 30 в) поддерживает источник питания micro USB 5,0 В, что очень удобно в использовании.2. Интерфейс четкий и простой, мощный, легко понять, почти отвечает всем вашим потребностям.3. Есть одна кнопка аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение без горения.4. Увеличьте режим сна и позвольте оператору автоматически выключить дисплей через 5 минут без какой-либо операции.5. Вы можете задать различные параметры OP, CL и LOP, которые не зависят друг от друга.6. Все заданные параметры автоматически сохраняют питание.Рабочая модель:После P1: сигнал срабатывает, реле приведет к времени OP, а затем отключится; во время OP выполняются следующие операции.P1.1: Недопустимый повторный триггер сигналаP1.2: сигнал запускает время сноваP1.3: сигнал срабатывает снова, реле отключено, и таймер остановлен.P-2: для запуска сигнала, реле отключает время CL, реле проводит время OP, и после завершения таймера, реле отключено.P3.1: после срабатывания триггерного сигнала, реле открывает время OP, реле отключает CL время, а затем циркулирует вышеуказанное действие, реле дается снова сигнал, реле отключено и время остановлено; время цикла (LOP) может быть установлено;P3.2: после включения питания нет необходимости триггера сигнала, реле может привести к выходному времени, реле отключает CL время, циркулирует вышеуказанные действия, и количество циклов (LOP) может быть установлено.P-4: если сигнал имеет сигнал триггера, время равно нулю, реле остается открытым; Когда сигнал исчезает, реле разбивается после времени OP; в течение времени сигнал повторяется и время равно нулю;Параметры продукта:1: Рабочее напряжение: 6-30 в поддерживает micro USB 5,0 в источник питания.2: источник сигнала триггера: сигнал высокого уровня (3,0 в-24 в) не улучшает возможности системы анти-помех с системой.3: Выходная мощность: оборудование, которое может управлять DC 30 V 5A или менее 220v5A.4: Статический ток: 20 мА Рабочий ток: 50 мА5: Срок службы: более 100 тысяч раз; Рабочая температура:-40-85 С; Размер: 6,2*3,8*1,7 см6: с изоляцией оптопары, повышает способность анти-помех, Монтажные платы промышленного класса, Установите параметры после выхода питания навсегда.Память.Особое внимание: релейный выход-пассивный контакт, незаряженный выход, для управления ролью цепи ВКЛ и ВЫКЛ.Диапазон времени0,1 секунды (мин) ~ 999 мин (макс.) Непрерывная НастройкаКак выбрать диапазон времени:После установки значений параметров в интерфейсе выбора режима выберите временной диапазон, коротко нажав клавишу стоп.XXX. Десятичная точка в бит, диапазон времени: 1 секунда ~ 999 сек.X Десятичная точка в десяти местах, диапазон времени: 0,1 секунды ~ 99,9 секунды.X.X.X. Десятичная точка яркая. Диапазон времени составляет 1 минуту ~ 999 минут.Например, если вы хотите установить OP до 3,2 секунды, переместите десятичную точку на десять бит, а цифровая трубка отображает 3,2.Описание параметра: Время выполнения OP, время отключения CL, номер цикла LOP (от 1 до 999 раз, "---" представляет бесконечный цикл).Эти параметры независимы друг от друга, но каждый шаблон делится этими параметрами, например, в P1.1 настройка времени прохождения OP составляет 5 секунд, пользователь хочет переключиться в режим P1.2, тогда ОП будет 5 секунд, когда соответствующие параметры будут установлены в P1.2;На главном интерфейсе (display 000), короткая Кнопка Нажмите SET отобразит OP (CL, LOP) и соответствующее время XXX;Если В Узоре только OP (например, mode P1.1, P1.2, P1.3), то короткая клавиша SET покажет только OP и соответствующее время.Если В Узоре есть OP, CL и LOP (например, режим P3.1, P3.2), короткое нажатие клавиши SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;После настройки режима, вы можете легко просмотреть параметры, установленные в режиме тока, одним нажатием кнопки set в главном интерфейсе, что очень удобно.Как установить параметры1. Во-первых, определите режим работы реле.2. В соответствии с режимом работы реле, когда основной интерфейс находится на главном интерфейсе, он будет мигать текущий рабочий режим (режим P1.1 по умолчанию), а затем войти в основной интерфейс, и нажмите кнопку «Длительное нажатие» в интерфейс выбора режима через 2 секунды, И выберите режим, чтобы установить коротким нажатием кнопки вверх и вниз (P1.1 ~ P-4).3. после выбора режима настройки (например, P3.2) задайте соответствующие параметры заданной клавишей, параметры, которые будут установлены, будут мигать (время проводимости OP, время перерыва CL, время цикла LOP ("-" для бесконечного цикла), отрегулируйте значения параметров вверх, вниз, Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (добавление или уменьшение 1 единицы); Установите хорошее значение параметра, коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите диапазон времени (соответствующее время 0,1 секунды ~ 999 минут); короткое нажатие клавиши набора, Установите следующий параметр текущего режима, процесс такой же.4. установите параметры выбранного режима, после длительного нажатия клавиши set 2 секунды ослабления, текущий шаблон набора будет мерцать, а затем вернуться к основному интерфейсу, установив параметры успешно, очень просто!Основной интерфейс: реле не работает на дисплее состояния «000» (без десятичной точки), рабочее состояние реле с десятичной точкой, очень ясно!Интерфейс выбора режима: Нажмите и удерживайте клавишу SET для входа, после настройки нажмите кнопку SET для выхода, вернитесь к основному интерфейсу, очень просто!Расширение функции стоп-ключа:Режим включения реле:1. ВКЛ: оп проводимость2. Выключение: реле запрещено включать и всегда закрыто.В главном интерфейсе нажмите кнопку STOP для достижения переключения между включением и выключением. Текущее состояние мигнет, а затем вернется к основному интерфейсу. (эта функция является функцией аварийной остановки, одна клавиша отключает замкнутое реле).Спящий узор:1. C-L режим сна: пять минут, без работы, автоматическое закрытие цифровой трубки, нормальная работа программы;2. Обычный режим O-d: цифровая трубка всегда открывается и отображается.Нажмите кнопку стоп в течение 2 секунд, чтобы ослабить его и добиться переключения между C-L и O-d статусом. Текущее состояние мерцает и возвращается к основному интерфейсу.
