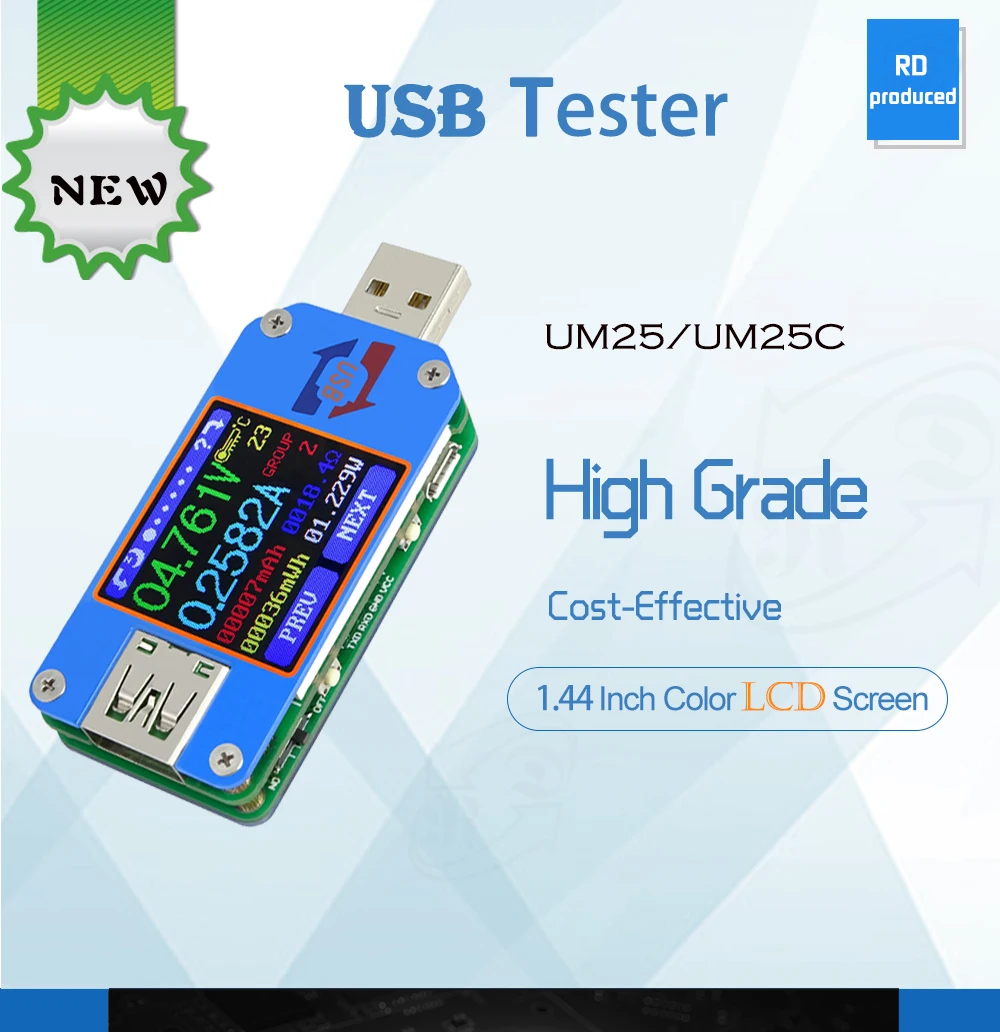

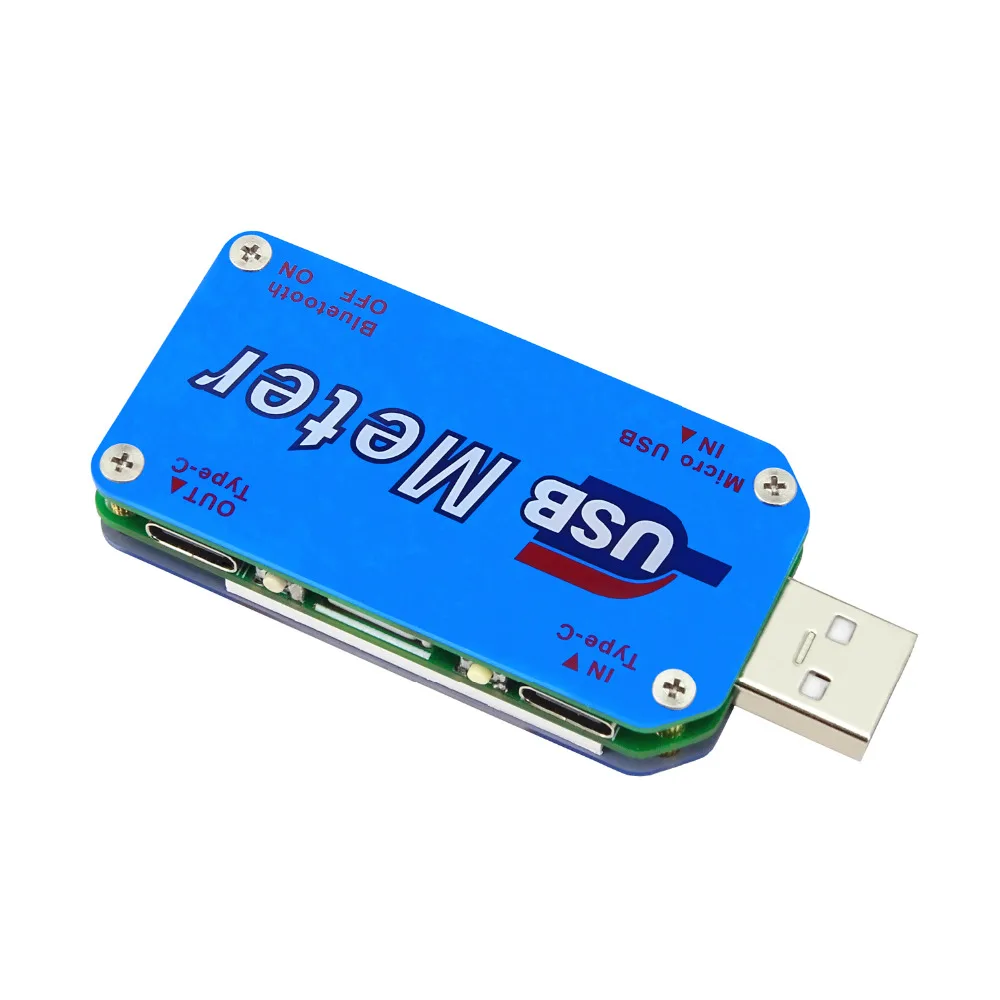

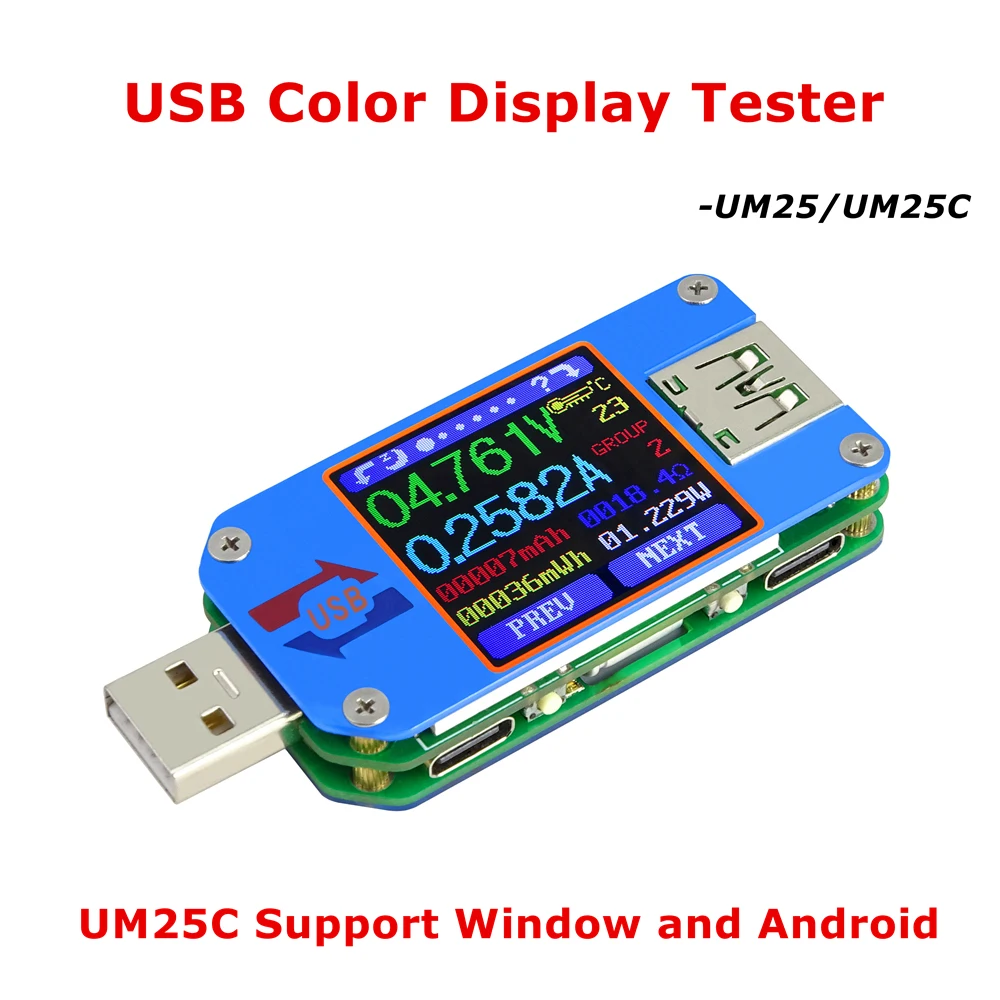

ЖК дисплей Дисплей тестер USB QC 2 0 Тип C Вольтметр Амперметр Напряжение измеритель

RM1307731648773089

Технические параметры:

Модель продукта: UM25/UM25CЭкран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Диапазон измерения напряжения:4-24,000 вРазрешение измерения напряжения: 0,001 в

Диапазон измерения тока: 0-5,0000a разрешение измерения тока: 0,0001a

Накопление емкости: 0-99999 мАч точность измерения напряжения:± (0,5 ‰ + 2 знака)

Диапазон скакумуляции энергии: 0-99999mwh точность измерения тока:±(1 ‰ + 4 цифры)

Диапазон сопротивления нагрузки:0.8Ω-9999.9ΩДиапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 error погрешность измерения температуры: ± 3 ℃/± 6 ℉

Настройка яркости экрана: 0-5 уровнейАвтоматическое выключение экрана: 0-9 минут

Диапазон отображения напряжения: 0-24,00 в Диапазон отображения тока:-5.0000A

Частота обновления: 2 Гц режим быстрой зарядки: QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG

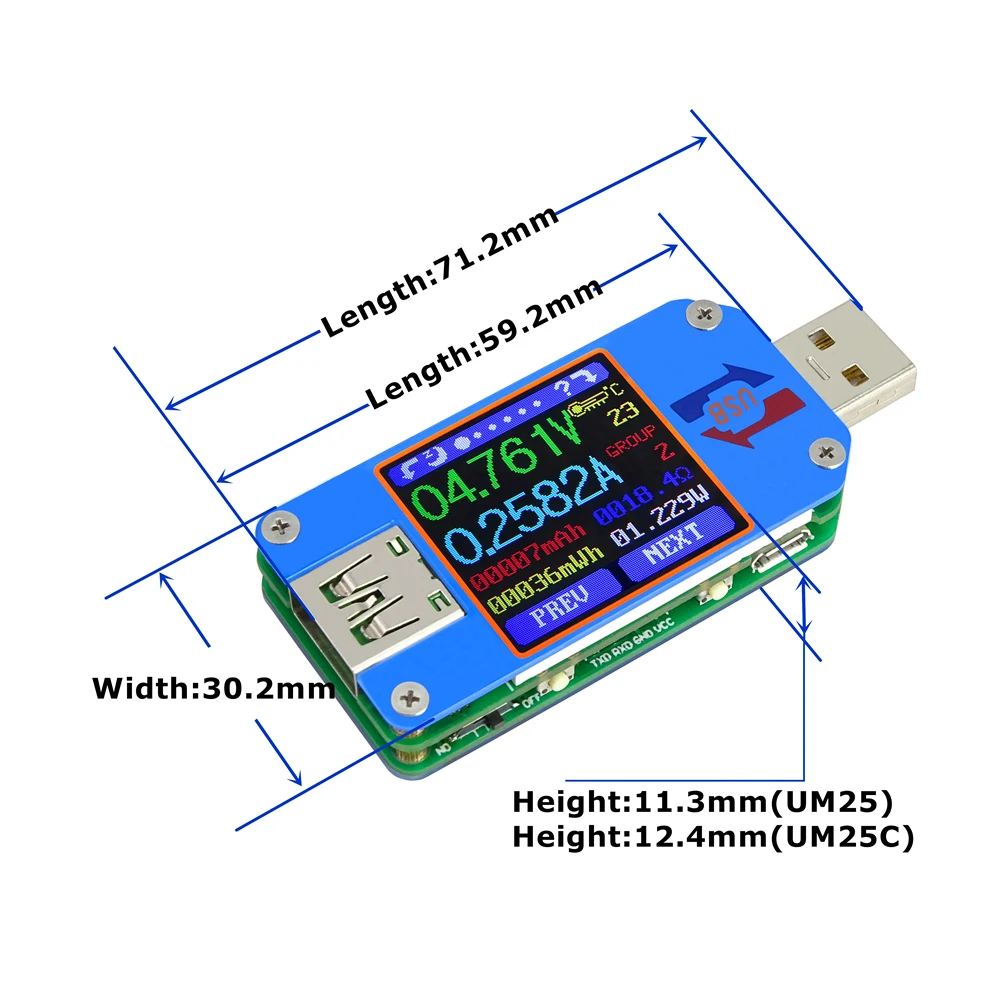

Размер продукта:71,2 мм x 30,5 мм x 12,4 мм (UM25C)/71,2 мм x 30,5 мм x 11,3 мм (UM25)

Вес изделия: 23,74 г (UM25C)/19,26 г (UM25)(без упаковки); 54,56 г (UM25C)/50,08 г (UM25)(с упаковкой)

Примечание:

1. UM25-это не версия связи, UM25C-это версия связи по Bluetooth.

2. ПК программное обеспечение поддержка окна ПК (Win 7 и выше) и телефона Android (Android 5,0 и выше, поддержка 14 видов языка, китайский, английский и русский ....)

3. Руководство пользователя, Инструкция по установке программного обеспечения ПК и программное обеспечение ПК и ссылка для загрузки приложения Android: Http://www.mediafire.com/folder/q2b8h079hpywq/UM25

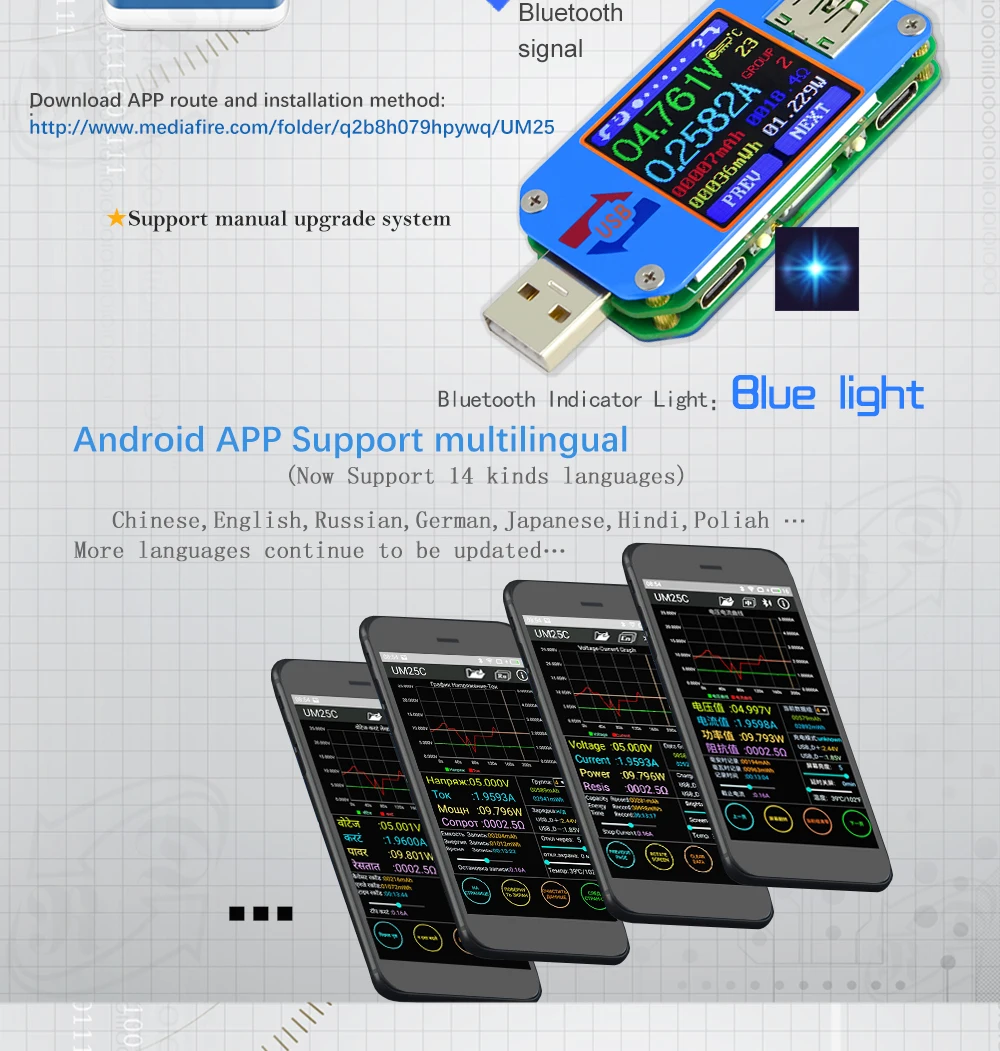

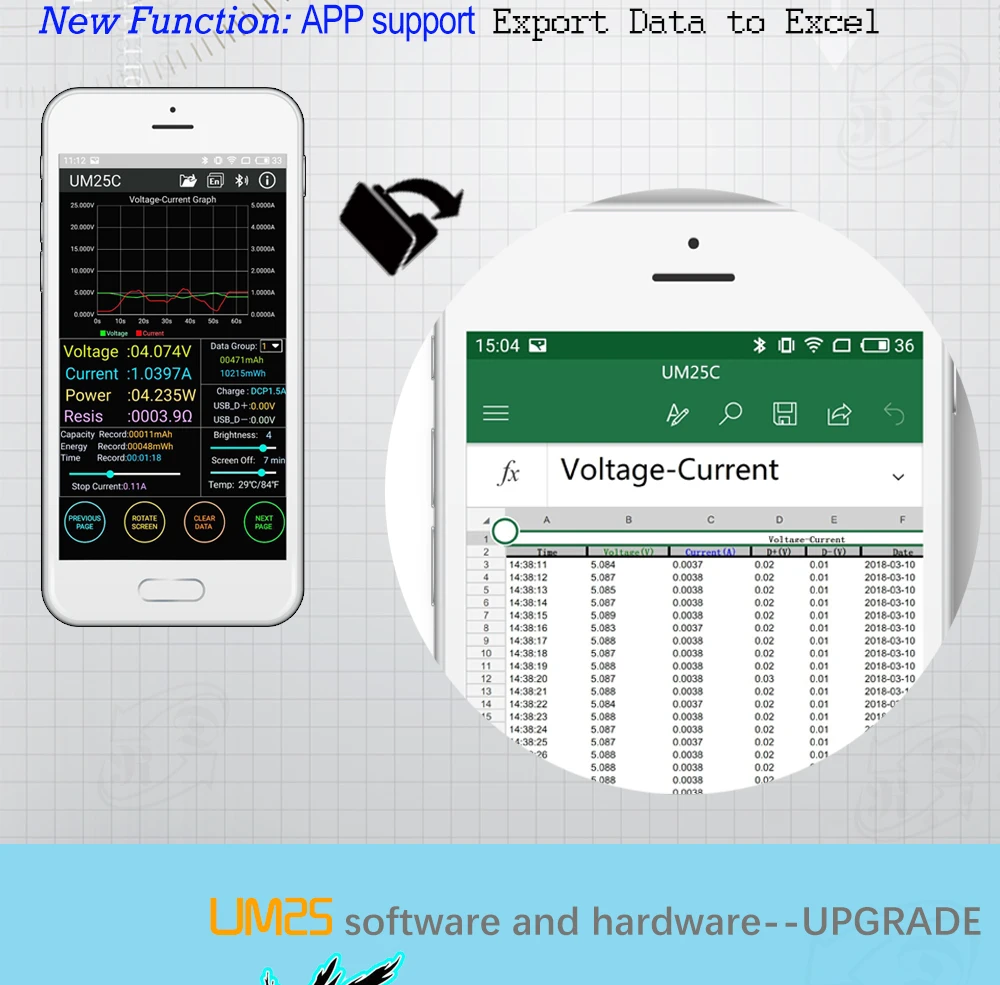

4, для Android APP:

A: Приложение поддерживает только android 5,0 и выше.

B: Позвольте приложению сделатьВФон, не очищается.

C:Разрешить самостоятельный запуск приложения.

D:Позвольте приложению оставаться после блокировки экрана, не быть очищенным.

E:Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может поддерживать связь с портом серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отключить адаптер, а затем снова подключить его, система установит его автоматически.

5.Описание видео://www.youtube.com/watch?v=rNDMIFiWq64

Тест приложения и другие функции :

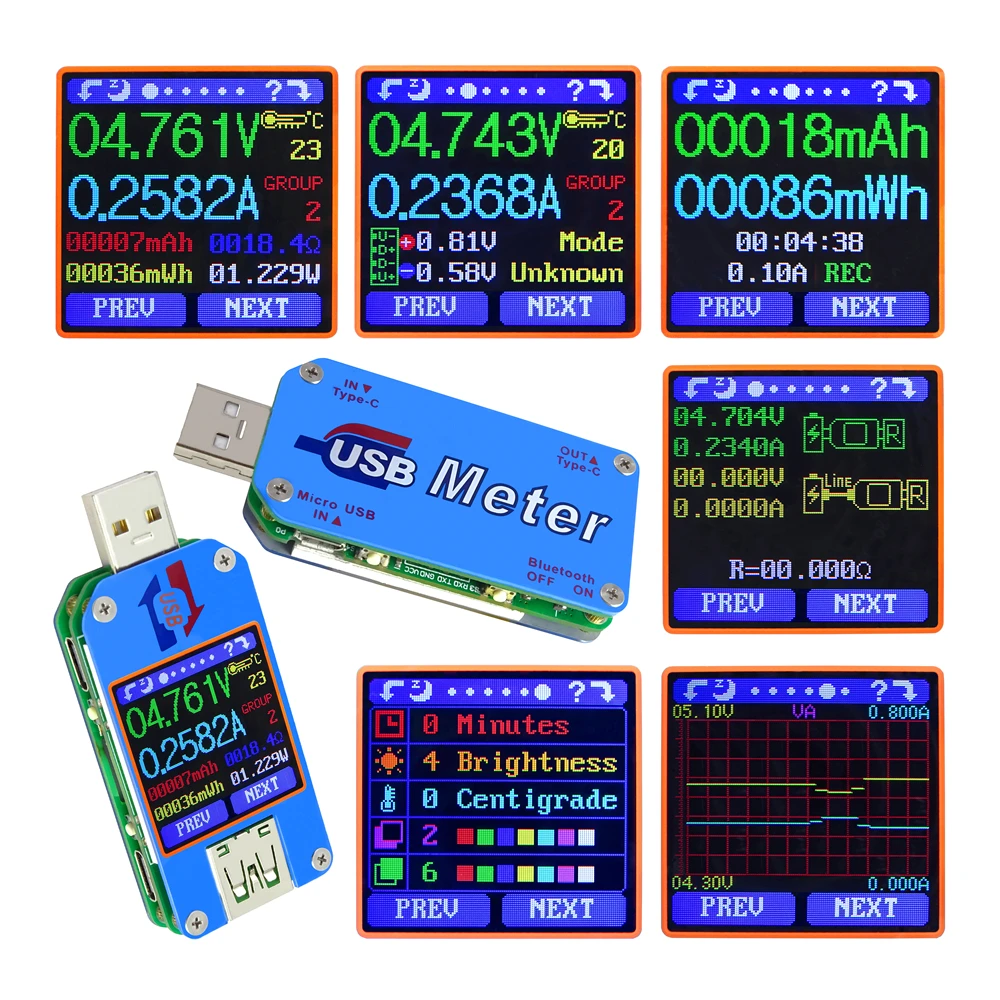

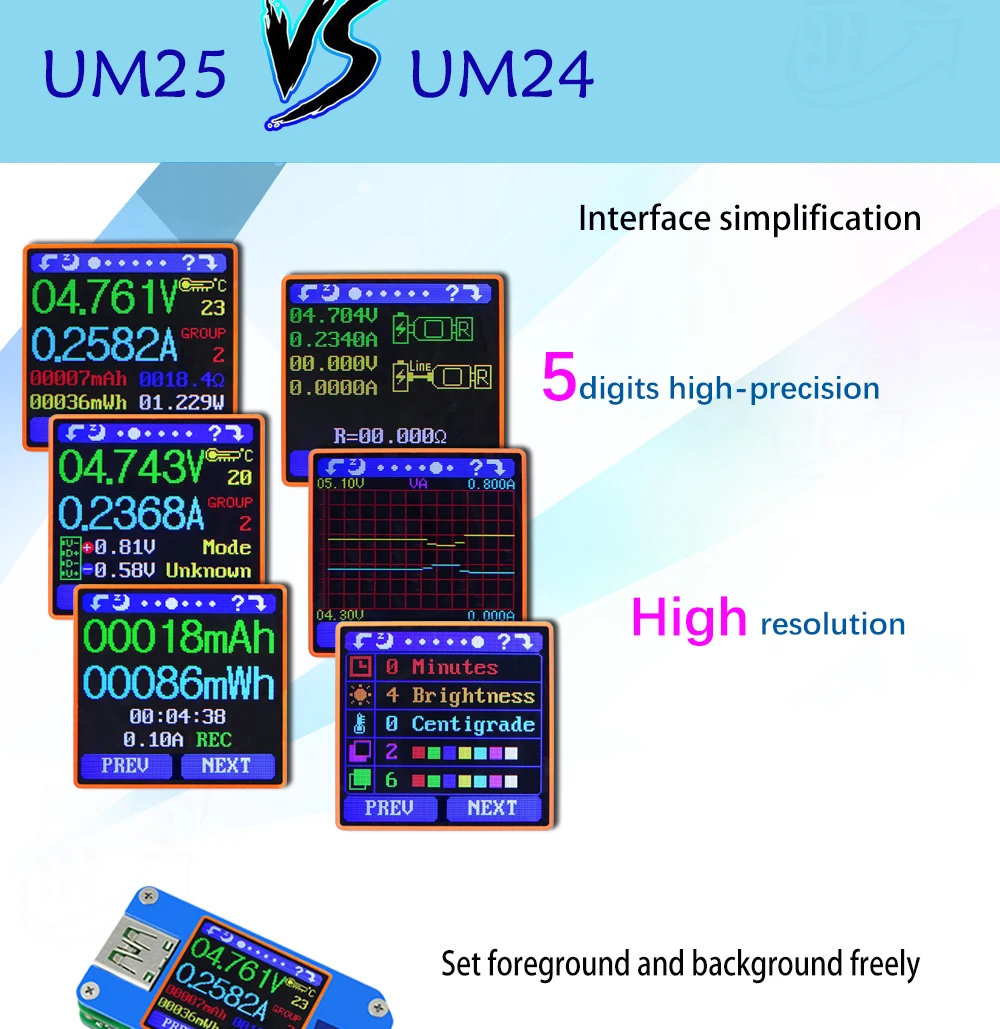

Функциональный интерфейс:

1

2

3

4

 5

6

1: основной интерфейс измерения

2: интерфейс распознавания быстрой зарядки

3: Интерфейс записи зарядки

4: интерфейс измерения импеданса кабеля передачи данных

5: графический интерфейс измерения

6: интерфейс настройки параметров Ststem

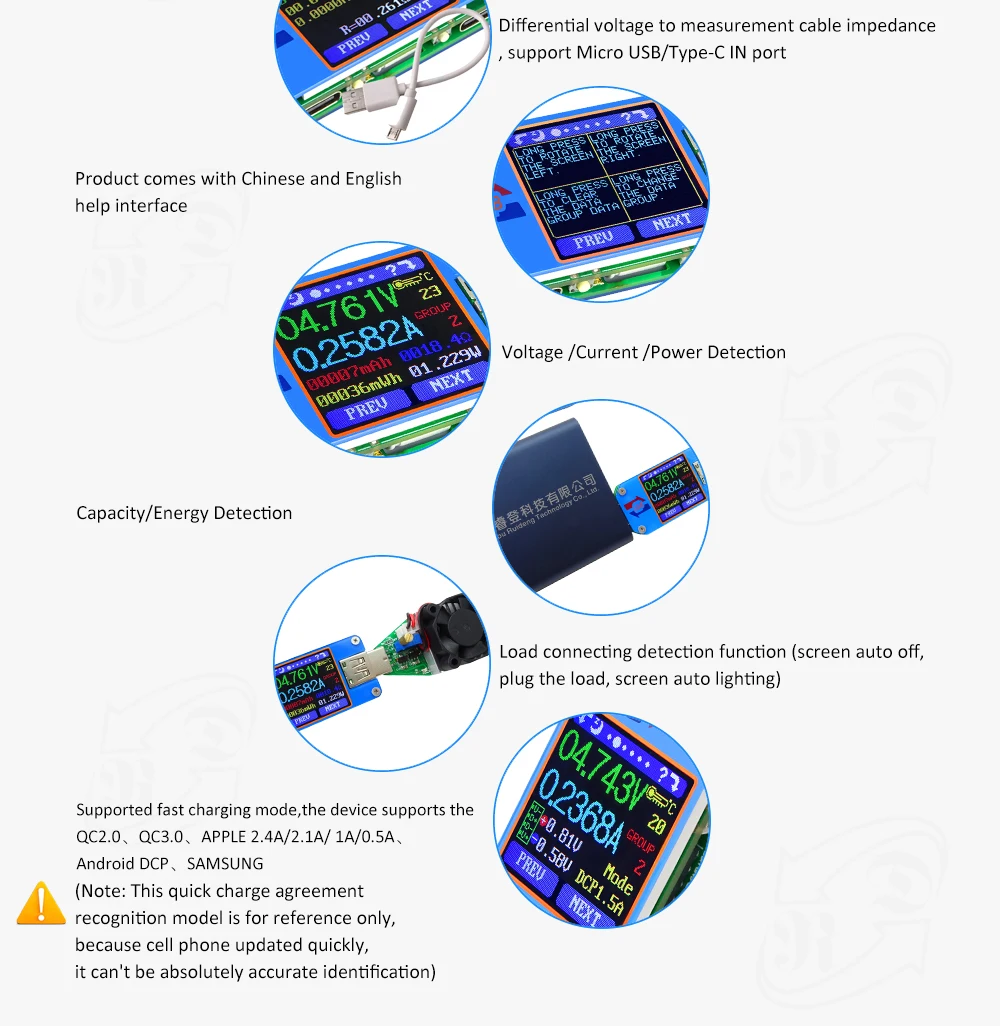

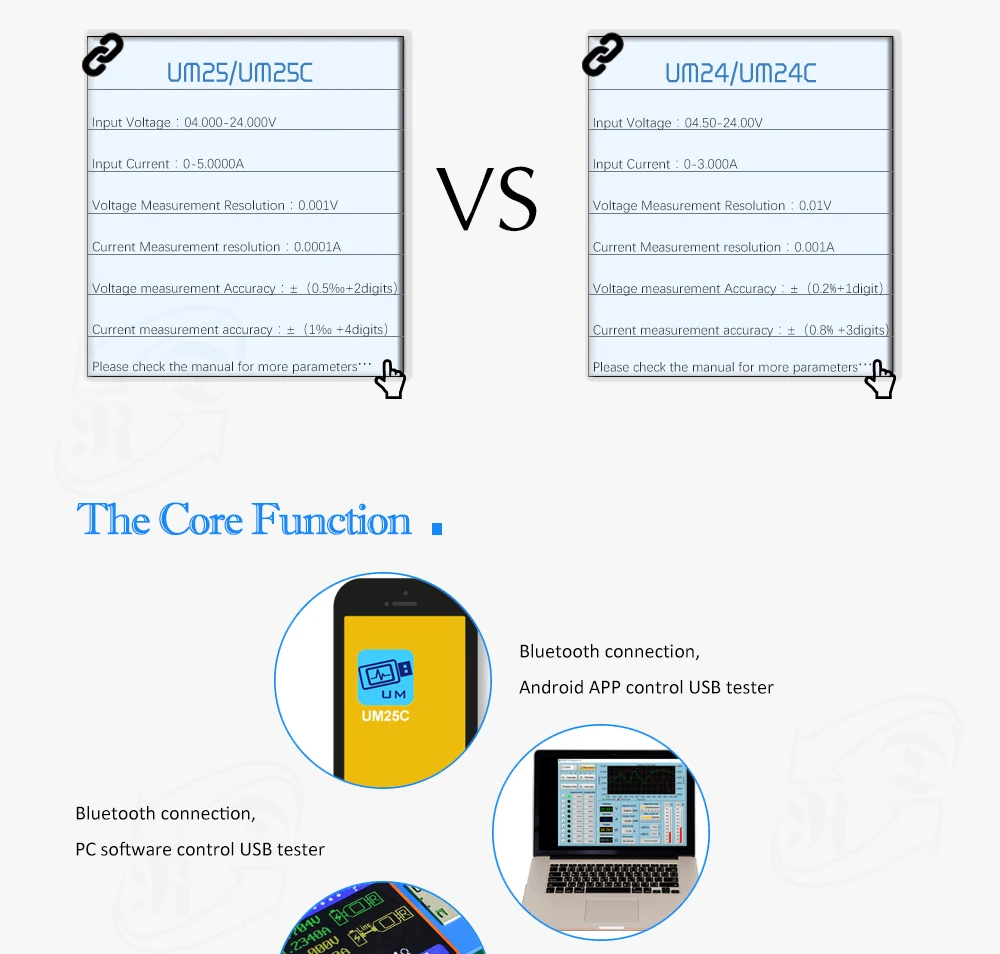

Основная функция:

ПК Bluetooth связь

Управление приложением для телефона Android

Распознавание быстрой зарядки

Запись и хранение данных

Емкость/Обнаружение энергии

Дифференциальный метод измерения напряжения сопротивление кабеля передачи данных

Обнаружение напряжения/тока/мощности

Функция обнаружения подключения нагрузки (автоматическое выключение экрана, включение нагрузки, автоматическое освещение экрана)

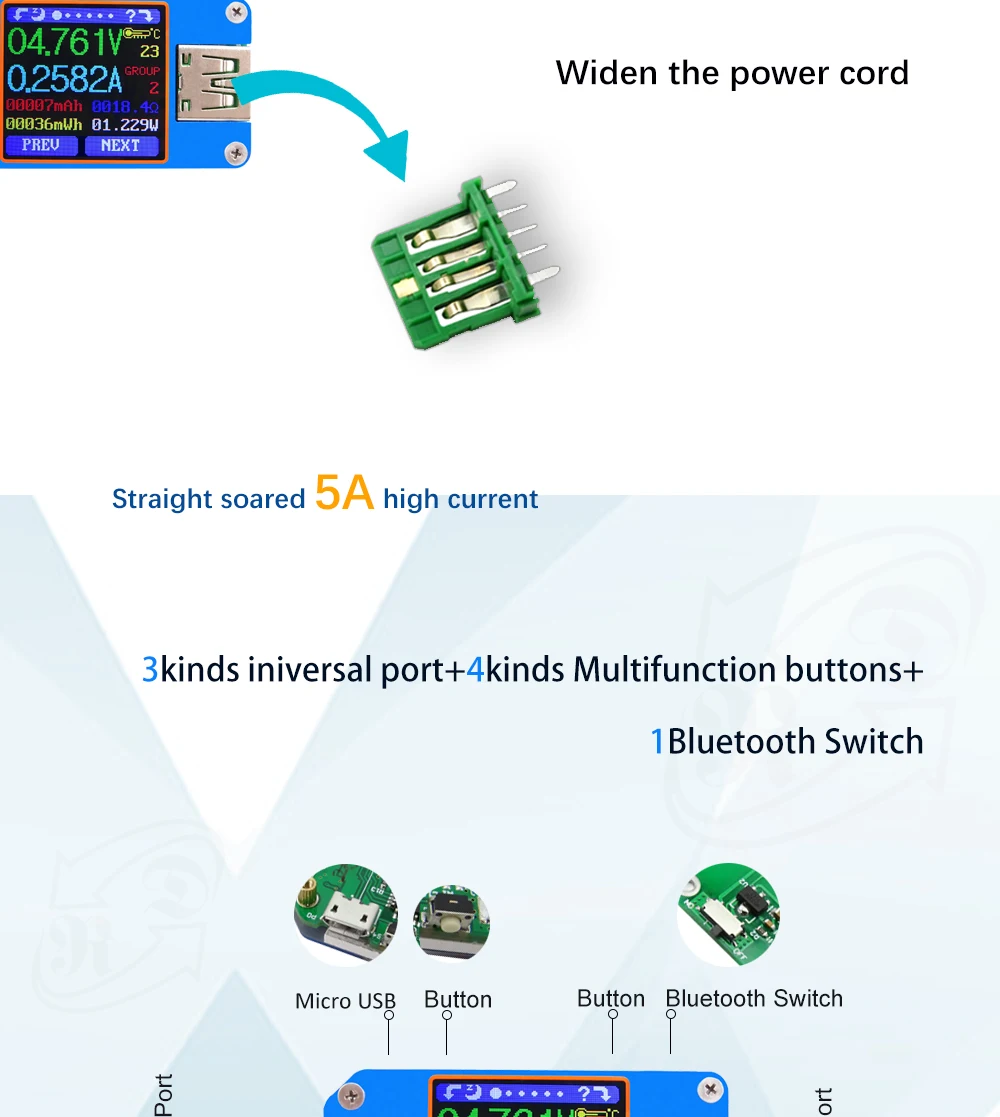

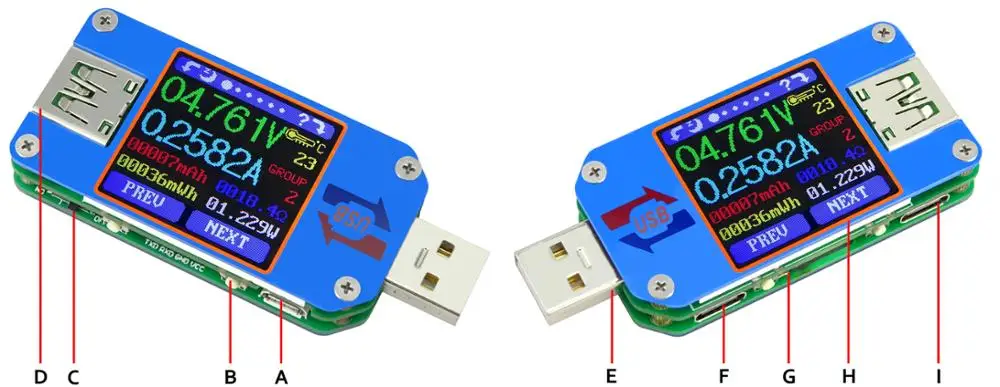

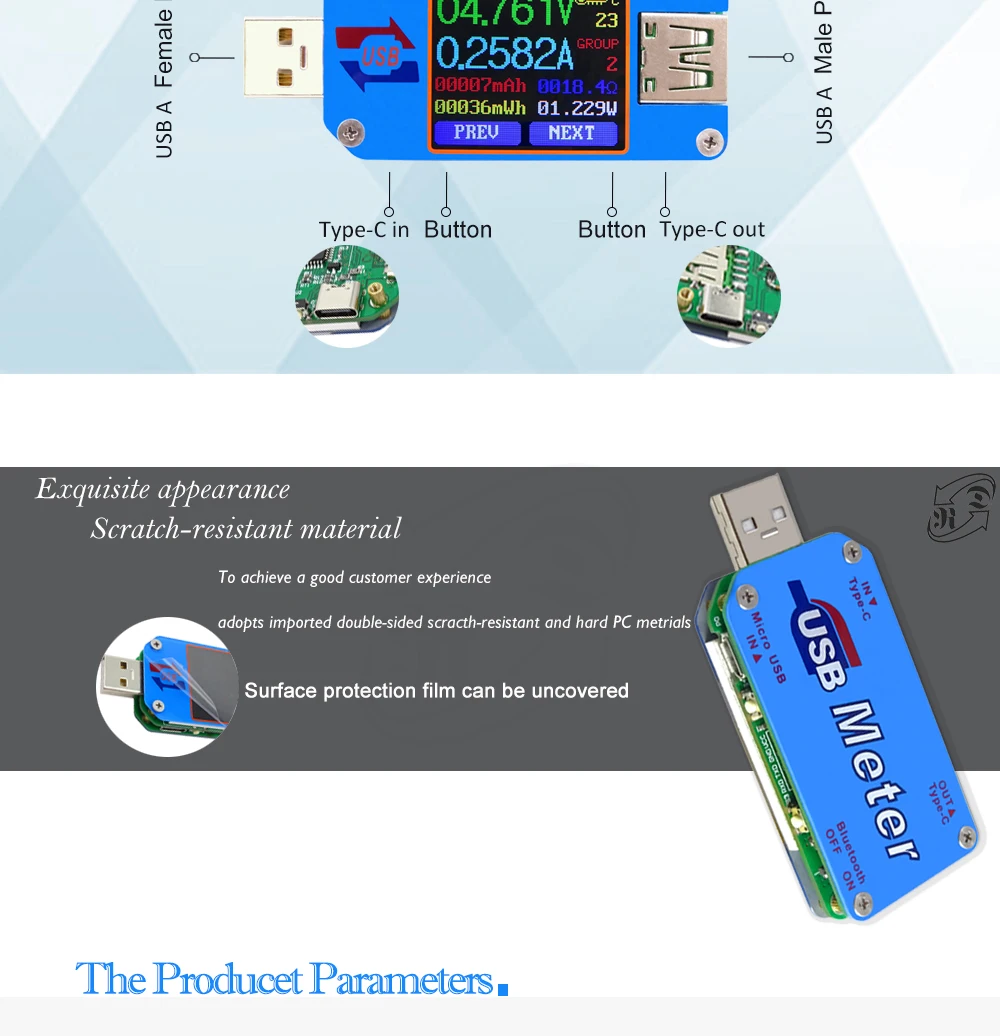

Схема устройства

A: порт Micro USB

B: многофункциональные кнопки (4)

C: переключатель Bluetooth

D:USB A женский порт

E: порт USB A

F: входной порт Type-C (только VBUS,GND,CC1,CC2 четыре провода)

G: цветной экран 1,44 дюйма

H: выходной порт Type-C (только VBUS,GND,CC1,CC2 четыре провода)

I: индикатор Bluetooth: при подключении к программному обеспечению управления хост-компьютером индикатор Bluetooth изменяется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

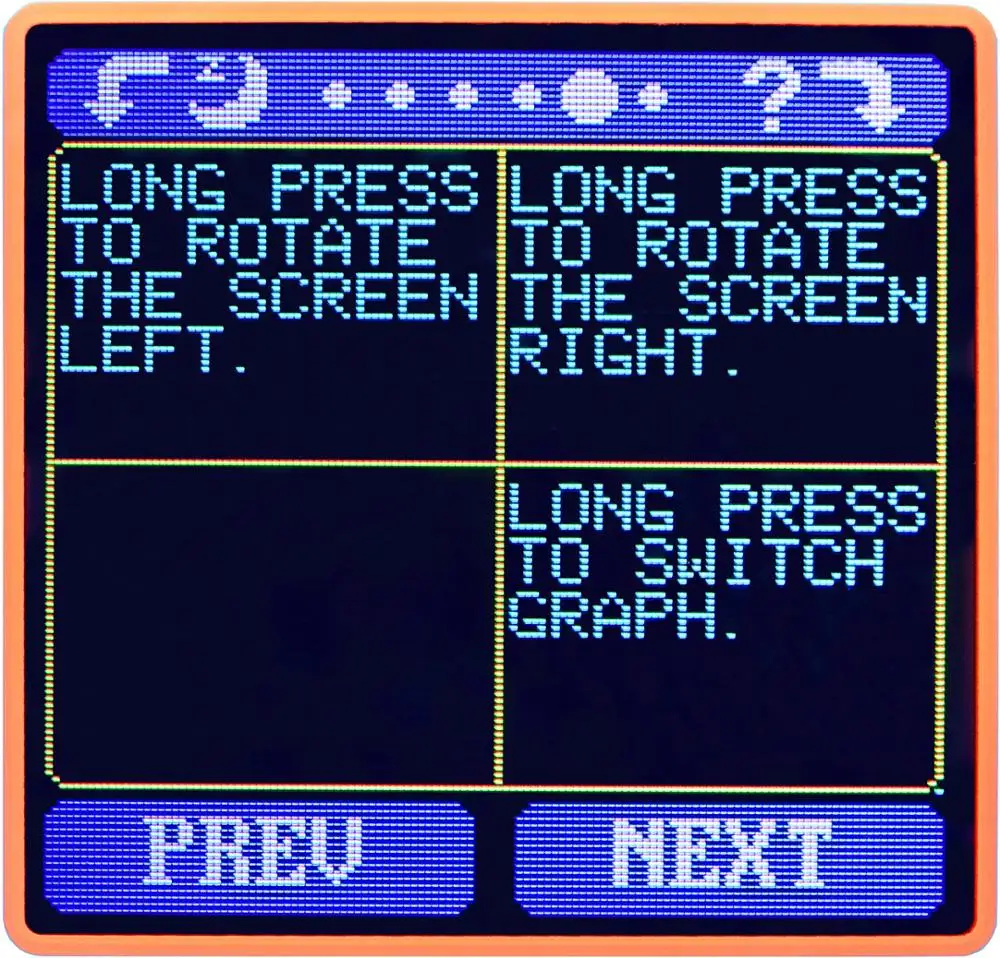

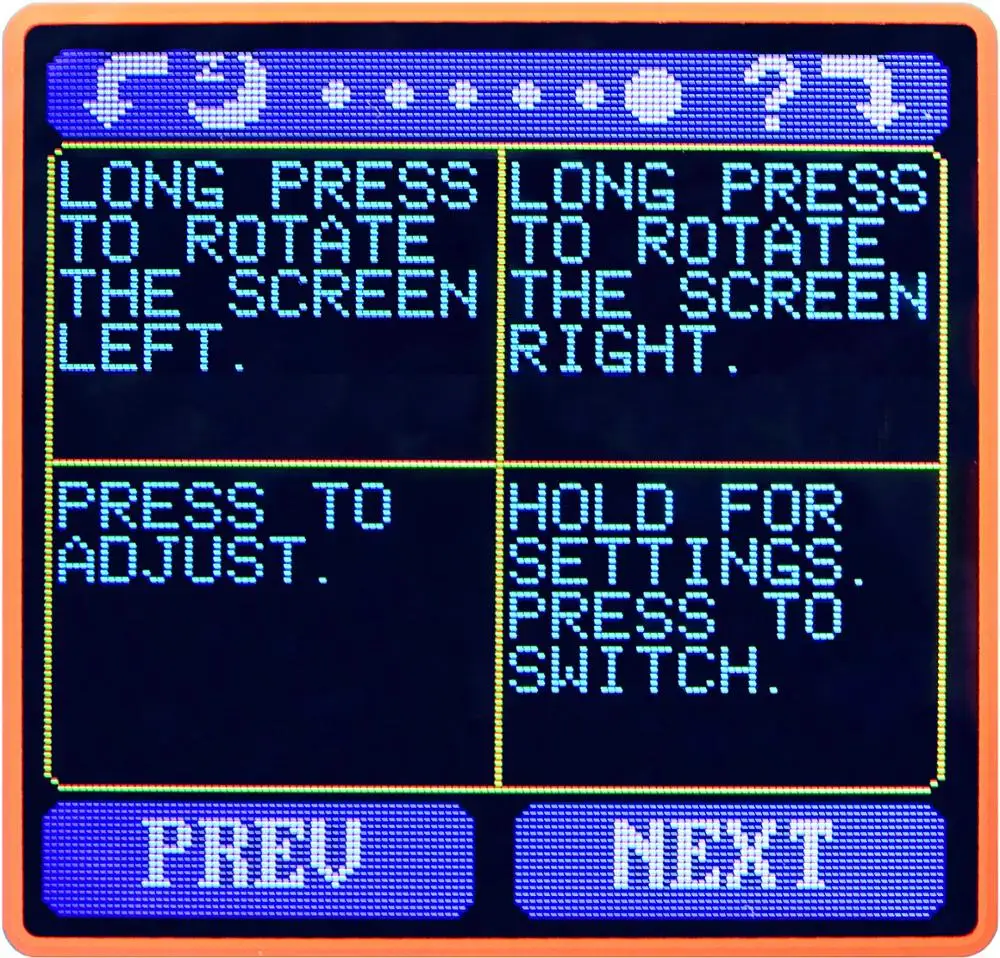

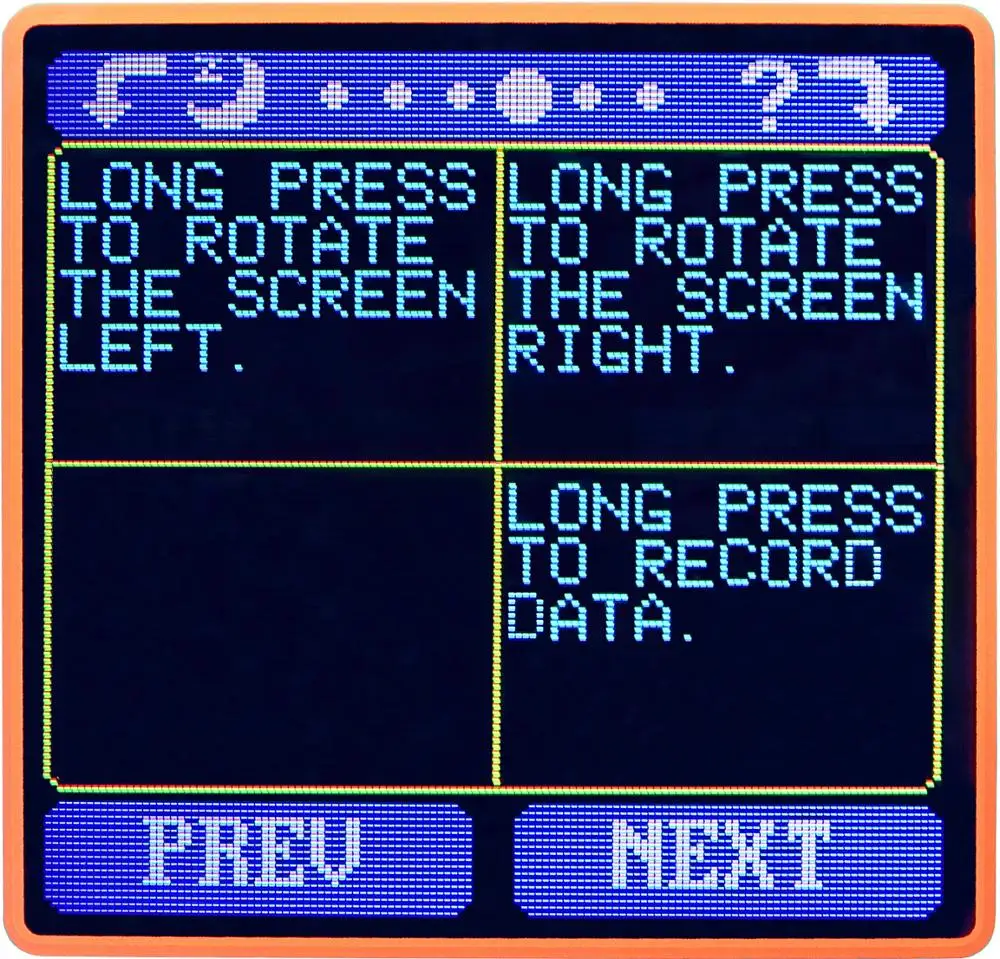

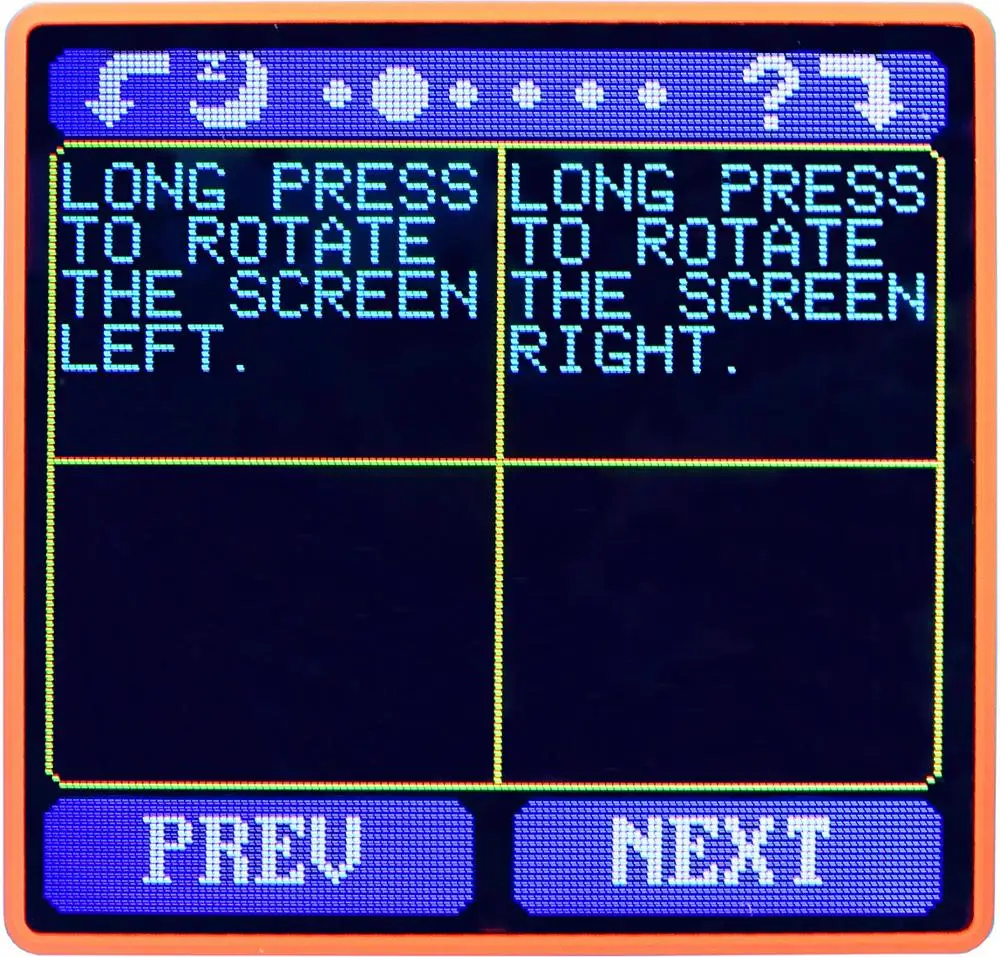

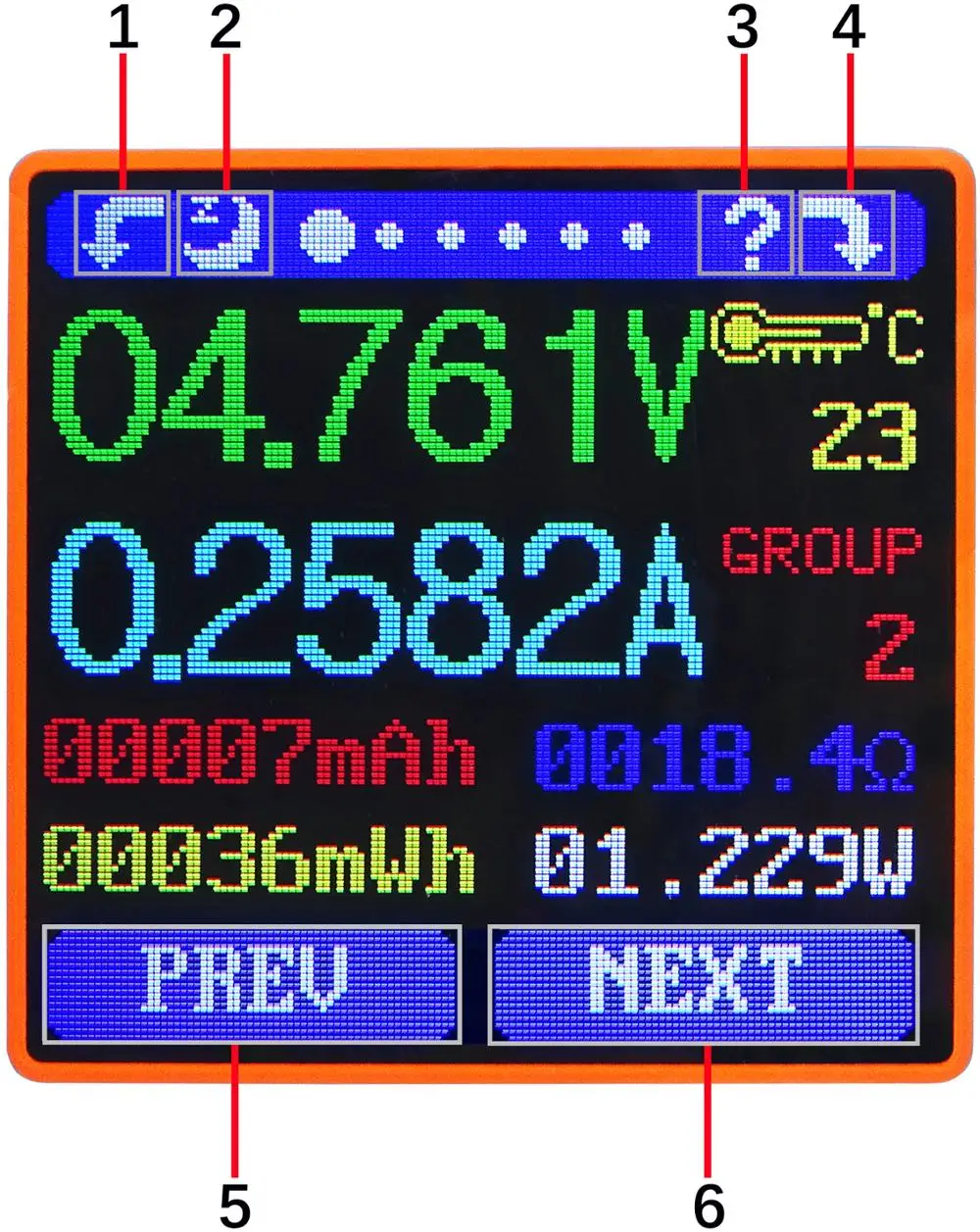

Подсказка интерфейса

Функции отправки



1:Нажмите и удерживайте клавишу, чтобы повернуть экран влево



2:Нажмите клавишу, чтобы закрыть экран



3:Нажмите клавишу, чтобы открыть вспомогательный интерфейс

  4: Нажмите и удерживайте клавишу, чтобы повернуть экран вправо

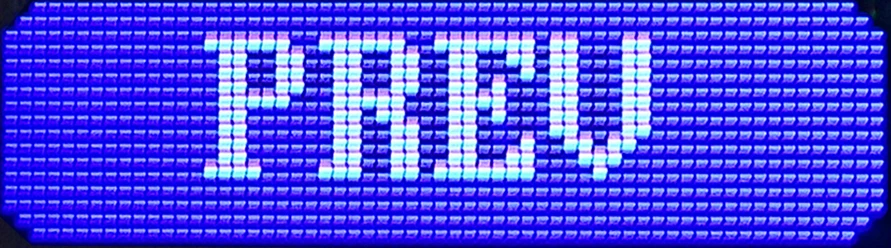

5:Нажмите PREV на предыдущую страницу



6:Нажмите рядом со следующей страницей





Инструкции по эксплуатации

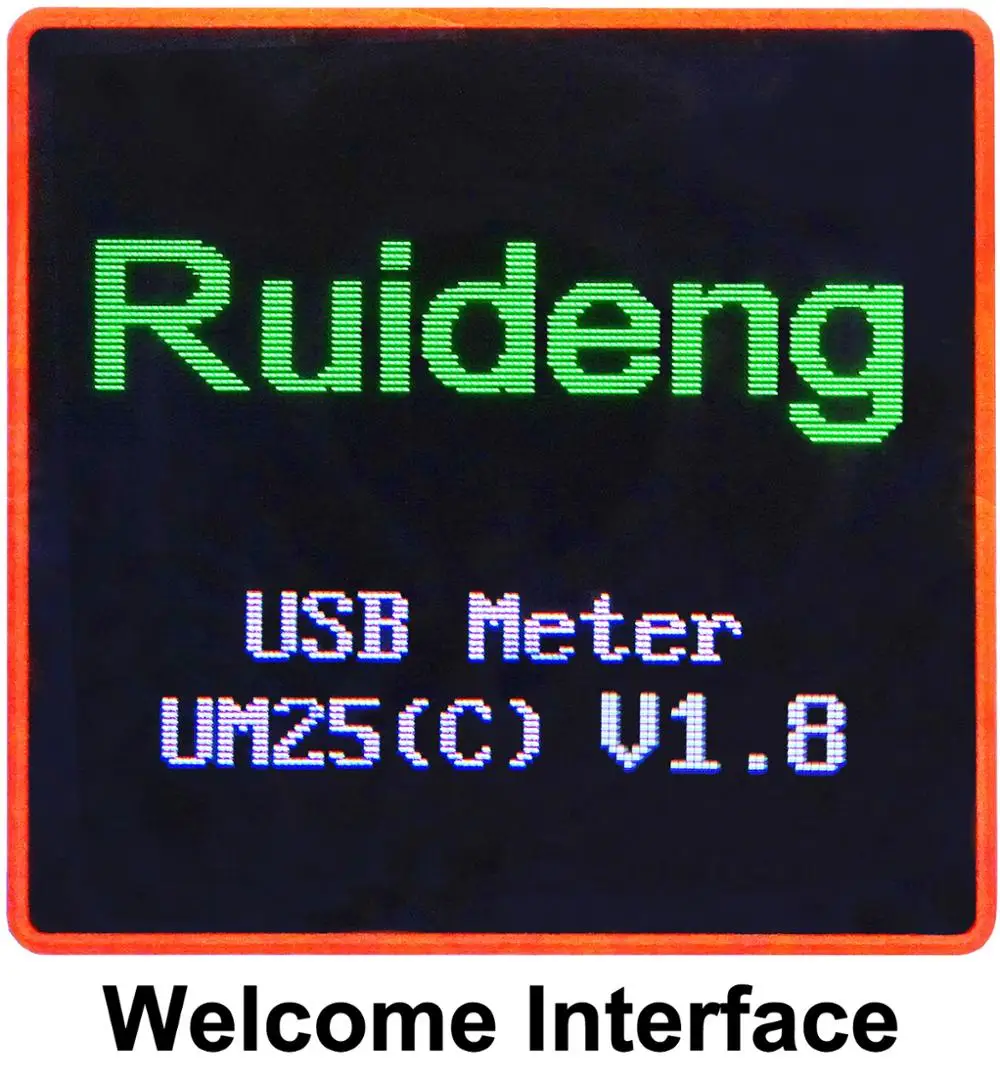

Когда устройство впервые работает на экране приветствия, вскоре появится экран главного интерфейса.

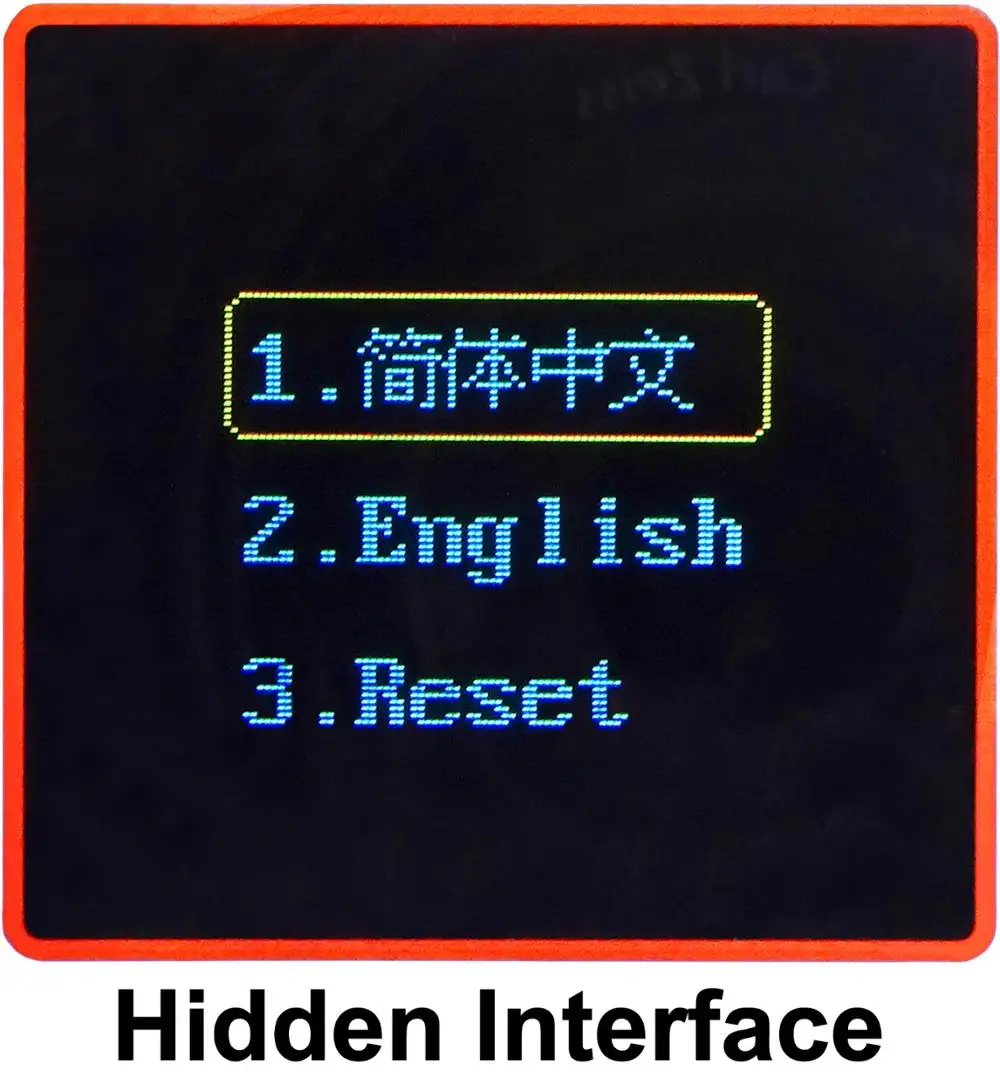

Скрытый интерфейс:Нажатие любой кнопки при включении модуля отображает три варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сбросить (после сброса, данные настройки системы были восстановлены до заводской настройки, все сохраненные данные не были сброшены). Отпустите кнопку при желаемом выборе. Нажатие и удерживание кнопки после перехода к третьей опции выйдут из скрытого интерфейса.

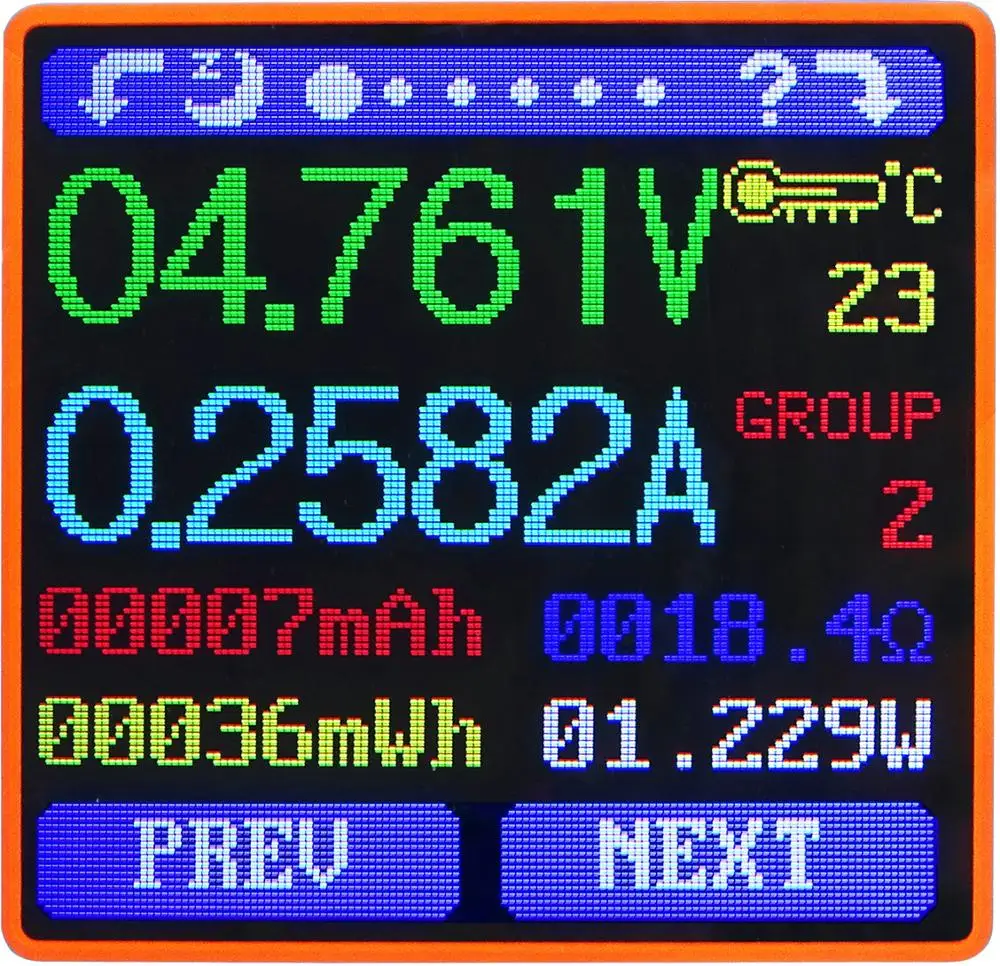

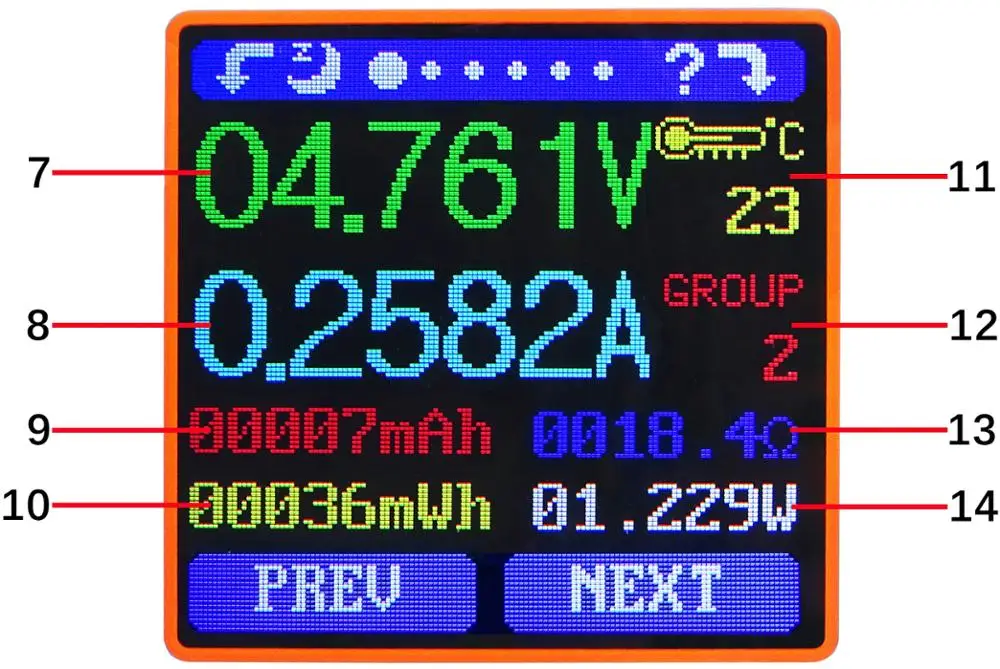

Интерфейс 1: основной измерительный интерфейс. (Как показано ниже)

7: измерение напряжения

8: Измерение тока

9: накопленная Емкость

10: накопленная энергия

11: измерение температуры

12: количество используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Измерение мощности

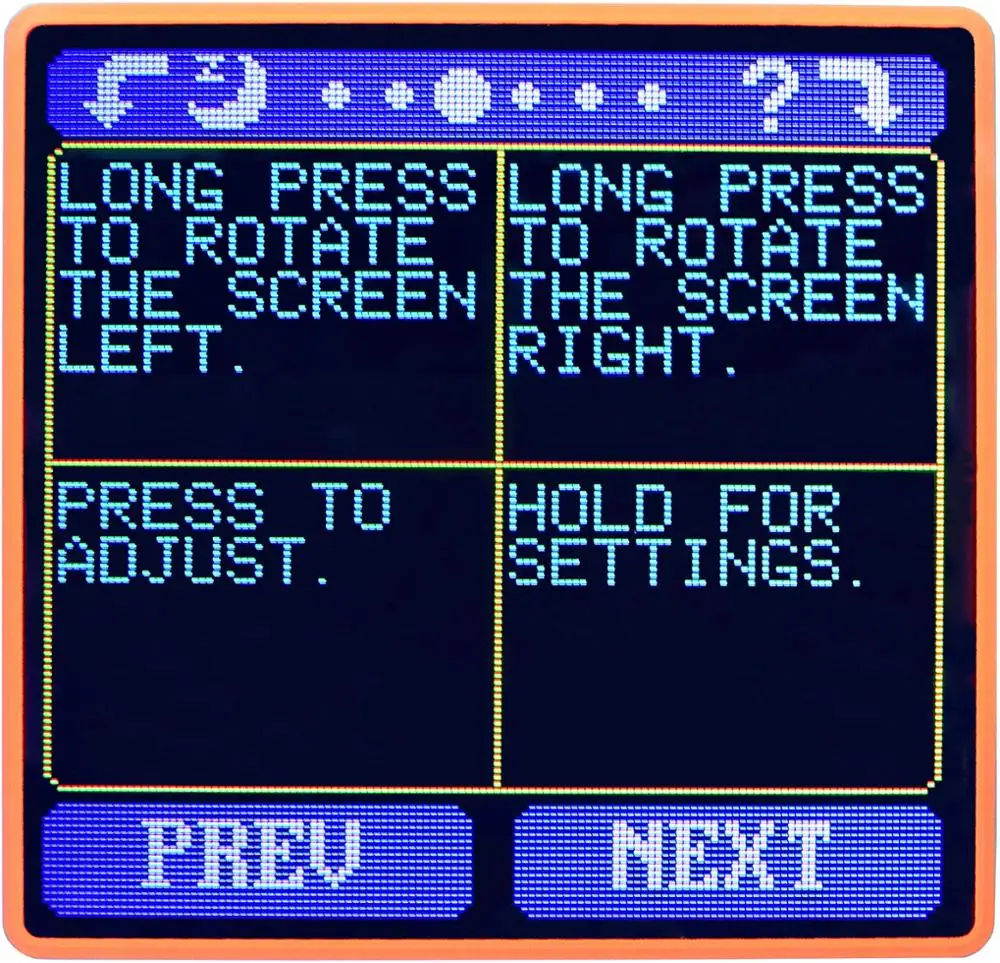

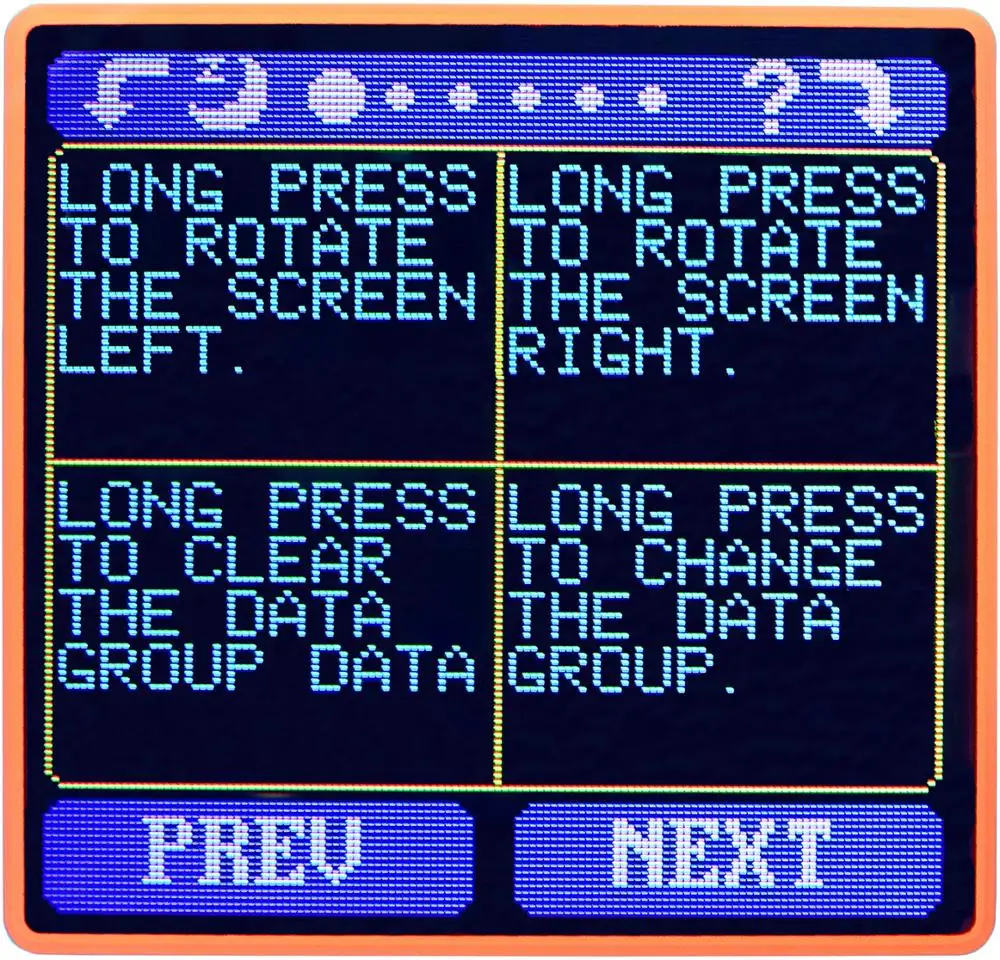

Нажмите кнопку ' ? ', чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next», чтобы переключить группу данных. Тестер USB может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С Группой данных 1-9 выбраны текущие мАч и mWh сохранены после выключения питания. Они будут продолжать накапливаться в следующий раз, когда тестер включится. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при выключении питания. При следующем включении устройства эти значения будут возвращены и начнут мигать. Когда накопленная мАч превышает 1 мА · ч, предыдущие данные будут очищены и накопление перезагрузится.

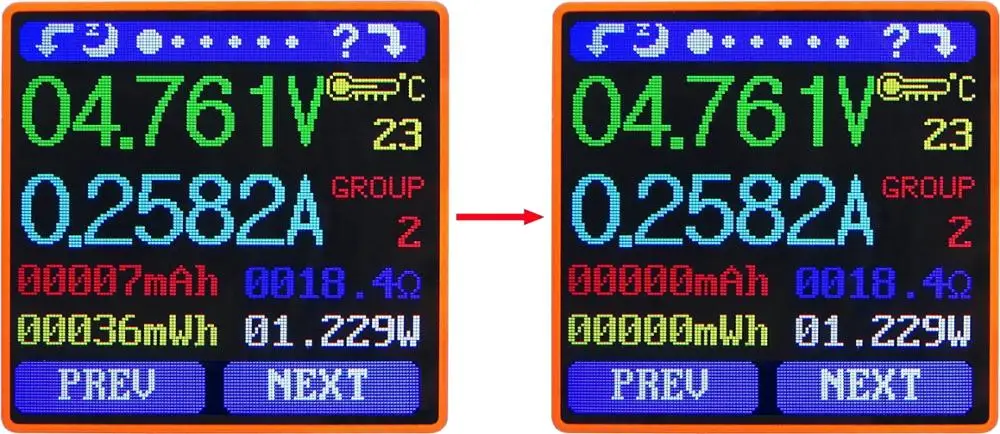

С выбранной Группой данных нажмите и удерживайте кнопку «превью», чтобы очистить мАч и mWh.

(Как показано)







Нажмите «next», чтобы перейти к интерфейсу быстрого распознавания заряда.

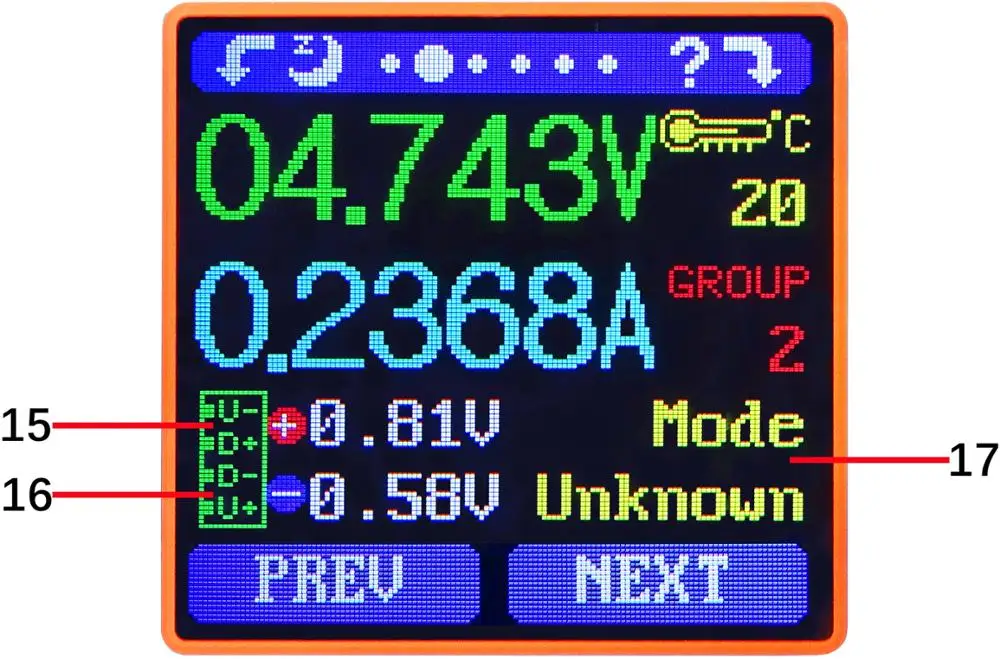

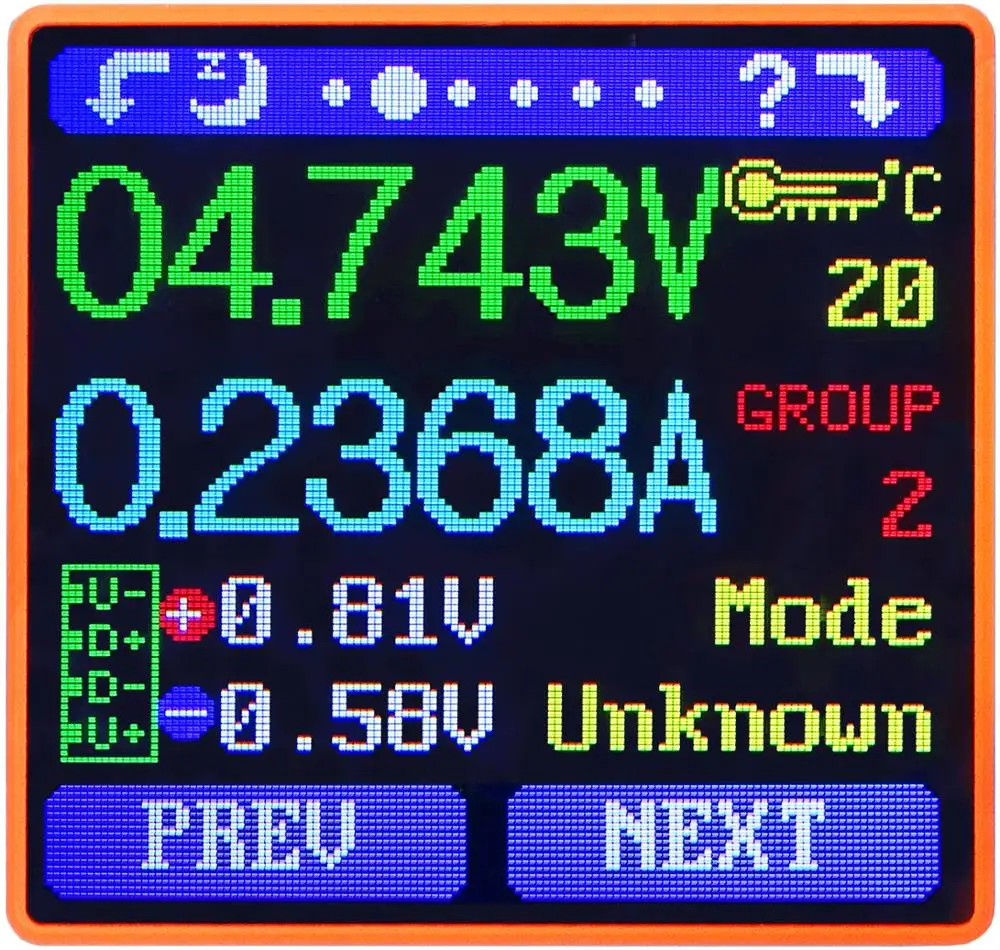

Интерфейс 2: интерфейс распознавания быстрой зарядки



15:D +: (DP) уровень положительного сигнала.

16:D-: (DM), уровень отрицательного сигнала данных.

17: режим отображения

Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG. (Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)







Нажмите «next», чтобы перейти к интерфейсу записи зарядки.

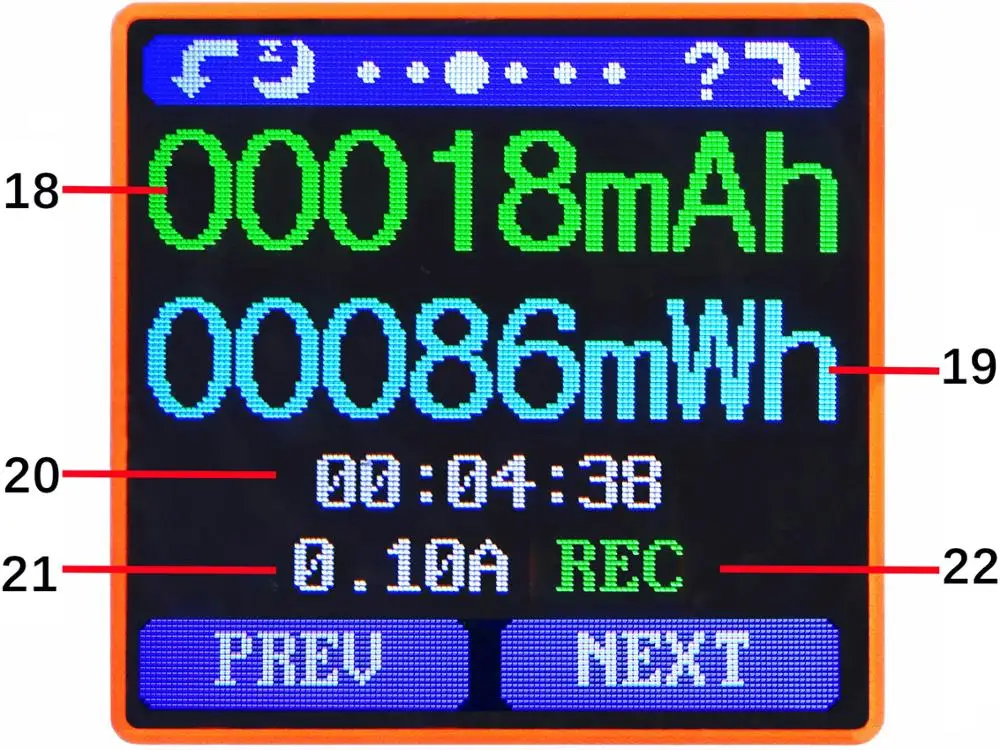

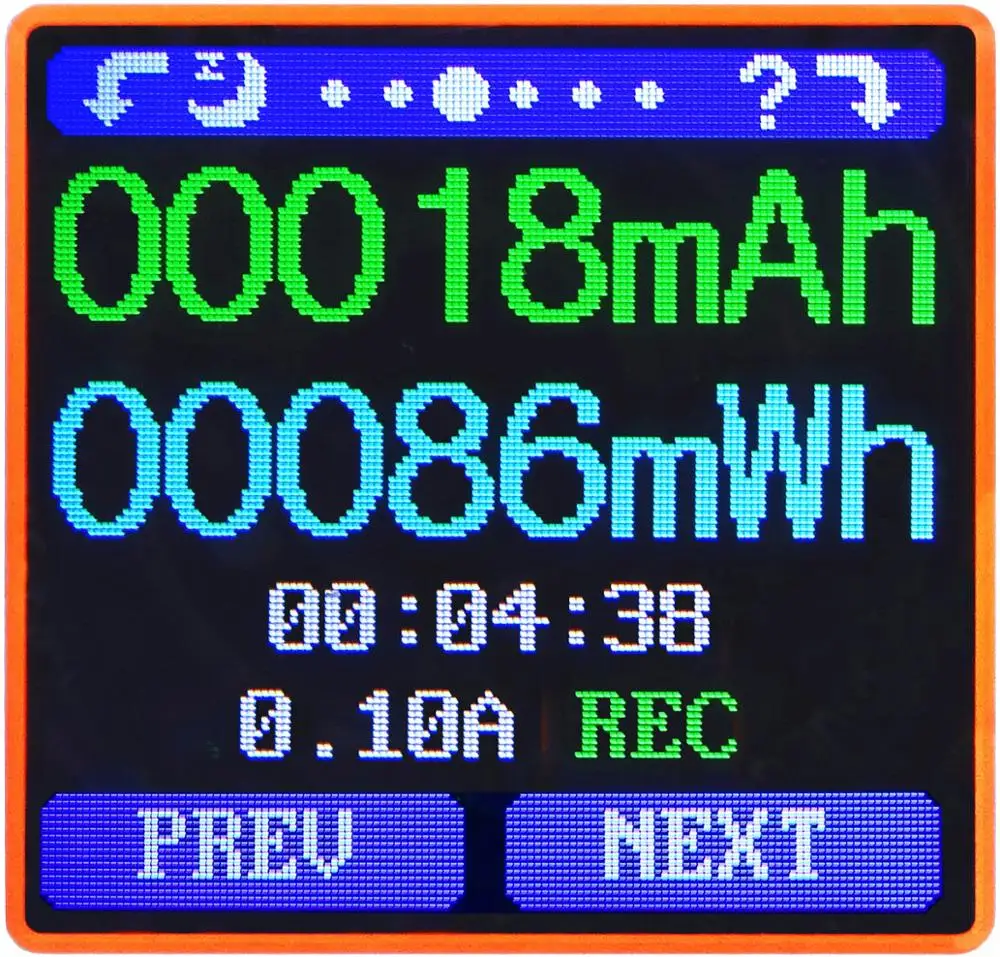

Интерфейс 3: Интерфейс записи зарядки





18: накопленная Емкость

19: накопленная энергия

20: Отображение времени: общее накопленное время записи.

21: мощность/энергия статистики пускового тока

22:REC: индикатор состояния записи. «Запись», отображаемая красным цветом, означает, что запись остановлена. «Запись», отображаемая зеленым цветом, означает, что запись находится в процессе.

После включения питания, когда ток превышает значение пускового механизма низкого тока. Система автоматически начинает записывать накопленную емкость, энергию и время. Индикатор «REC» изменится с красного на зеленый.

Чтобы задать значение текущего триггера, нажмите и удерживайте кнопку «Next», чтобы подчеркнуть значение, а затем нажмите кнопку «PREV», чтобы отрегулировать значение по мере необходимости. Значение может быть установлено в любом месте между 0.01A-и 0.30A. (От 10 мА до 300 мА).

Нажмите кнопку «Далее», чтобы перейти к интерфейсу измерения импеданса кабеля подключения данных.

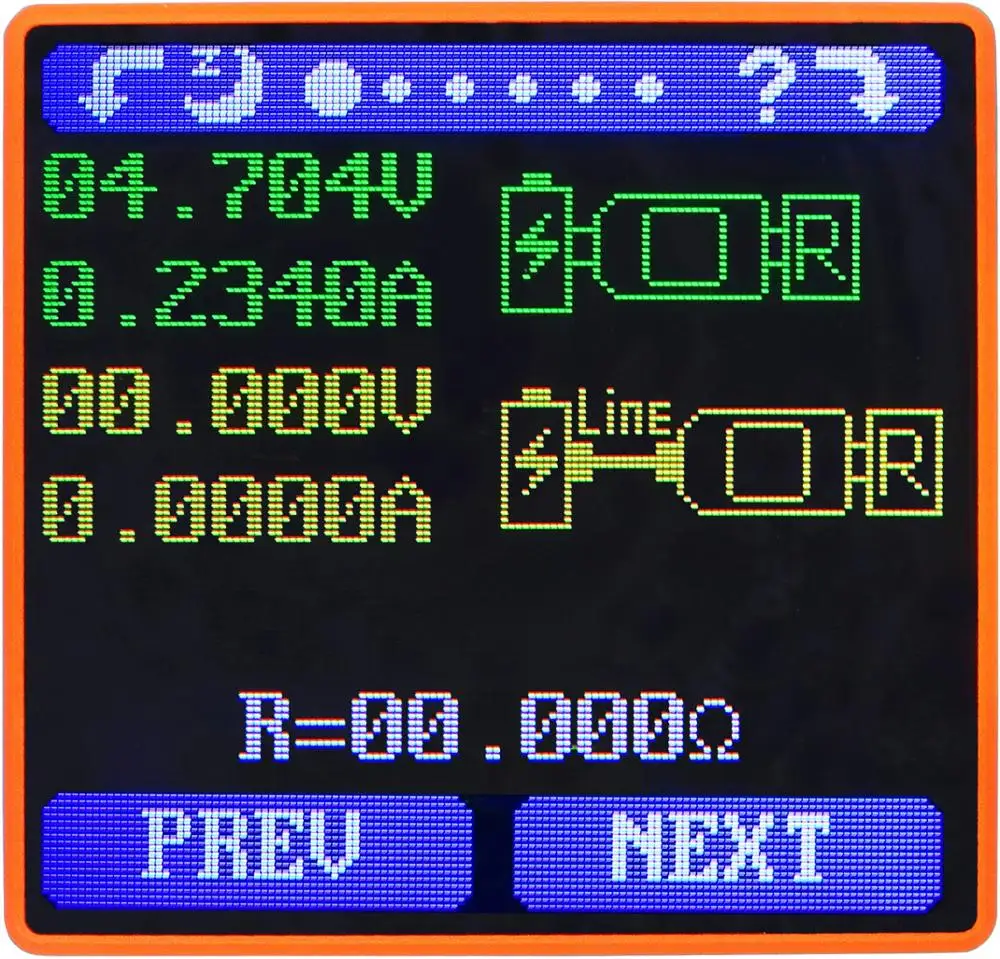

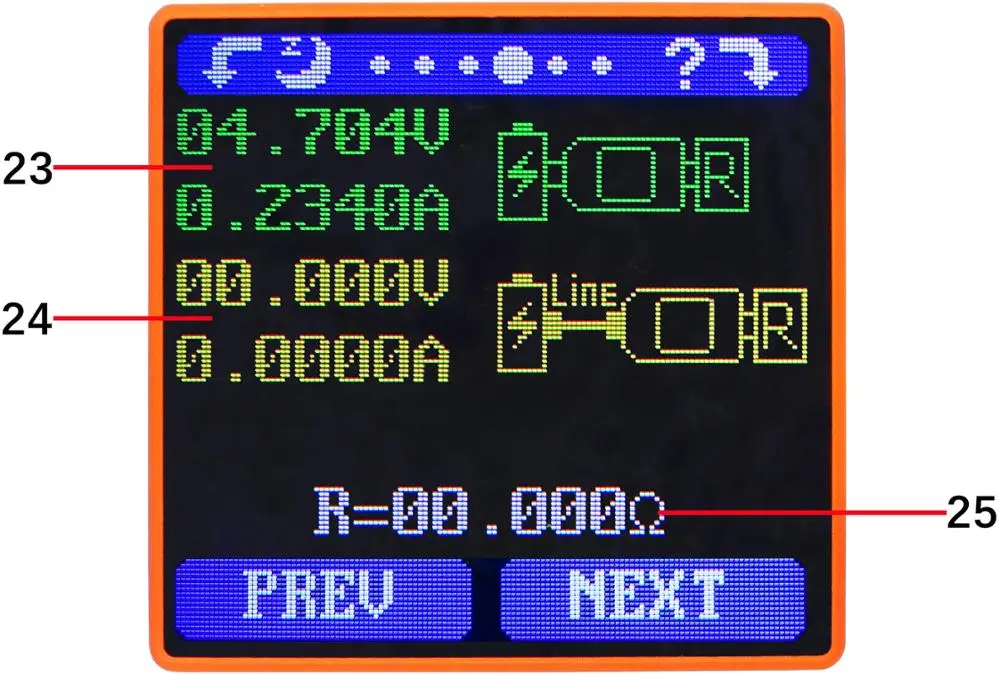

Интерфейс 4: интерфейс измерения импеданса кабеля передачи данных.

Тестер может использовать дифференциальный метод напряжения для измерения сопротивления кабеля передачи данных

23: тестер USB непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для подключения данных с отображением напряжения и значений тока.

25:R: сопротивление кабеля для передачи данных.

Измерение Процедура:

Во-первых, подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1A) . Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер, а затем повторно подключите его к источнику питания через кабель для подключения данных Micro USB/Type-C и настройте ток нагрузки на то же значение, что и на первом шаге. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигание, и проверка сопротивления кабеля передачи данных завершена, и отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в состояние отключения питания на 4 В. Необходимо уменьшить ток нагрузки. Затем повторно Начните измерение с первого шага. После завершения теста на сопротивление кабеля передачи данных тестовый er должен быть выключен, а затем снова включен, чтобы продолжить измерение.

Нажмите кнопку «next», чтобы переключиться на графический интерфейс измерения.

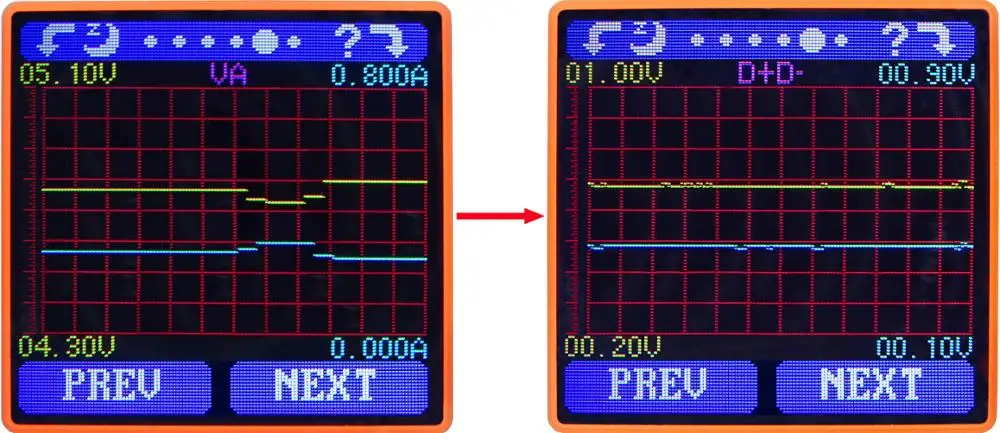

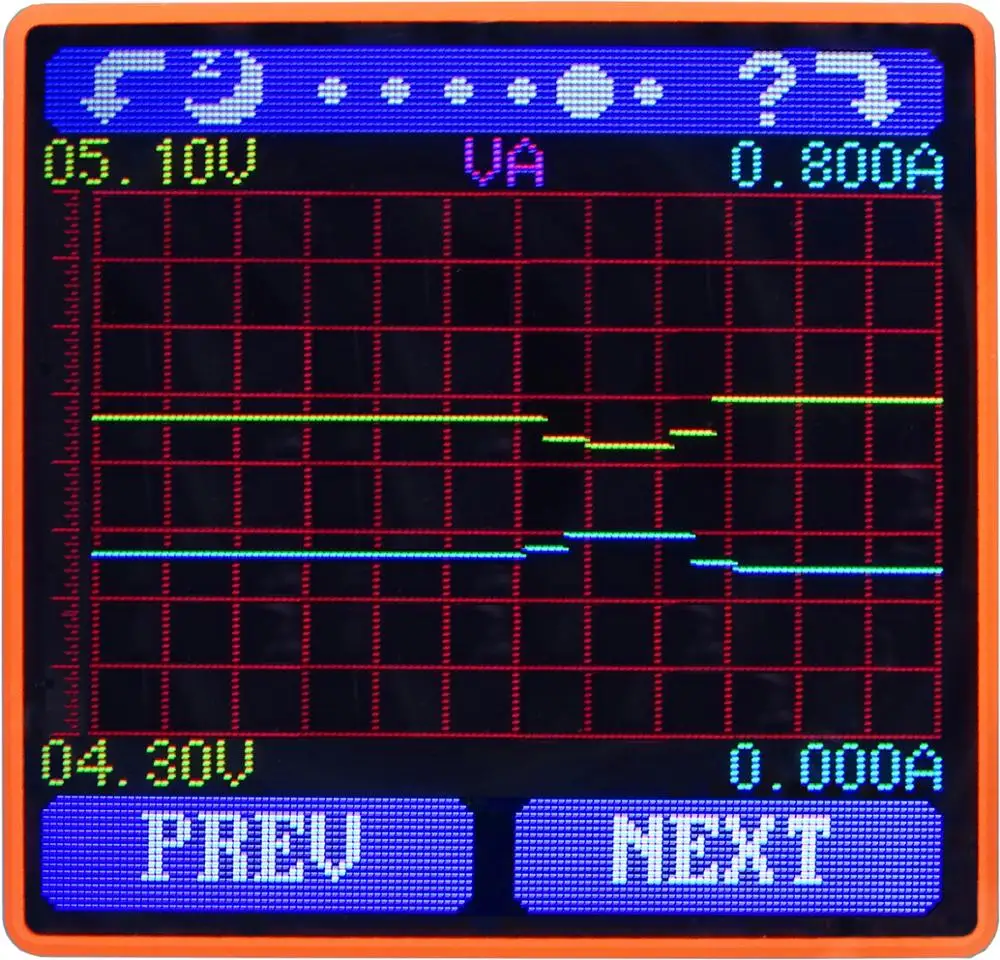

Интерфейс 5: графический интерфейс измерения

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4-24 В и автоматически регулирует отображаемый диапазон в реальном времени для учета колебаний напряжения. И Измерение тока с течением времени в диапазоне 0-5.000A и автоматически отрегулирует Диапазон отображения в реальном времени для учета колебаний тока.

















Нажмите и удерживайте кнопку «Далее», чтобы переключиться на D + D- graphing, как на картинке

Этот интерфейс отображает измерение напряжения D +/D с течением времени в диапазоне 0-3,3 В и автоматически регулирует отображаемый диапазон в режиме реального времени для учета колебаний напряжения D +/D.













Нажмите кнопку «Далее», чтобы перейти к интерфейсу настройки параметров системы.

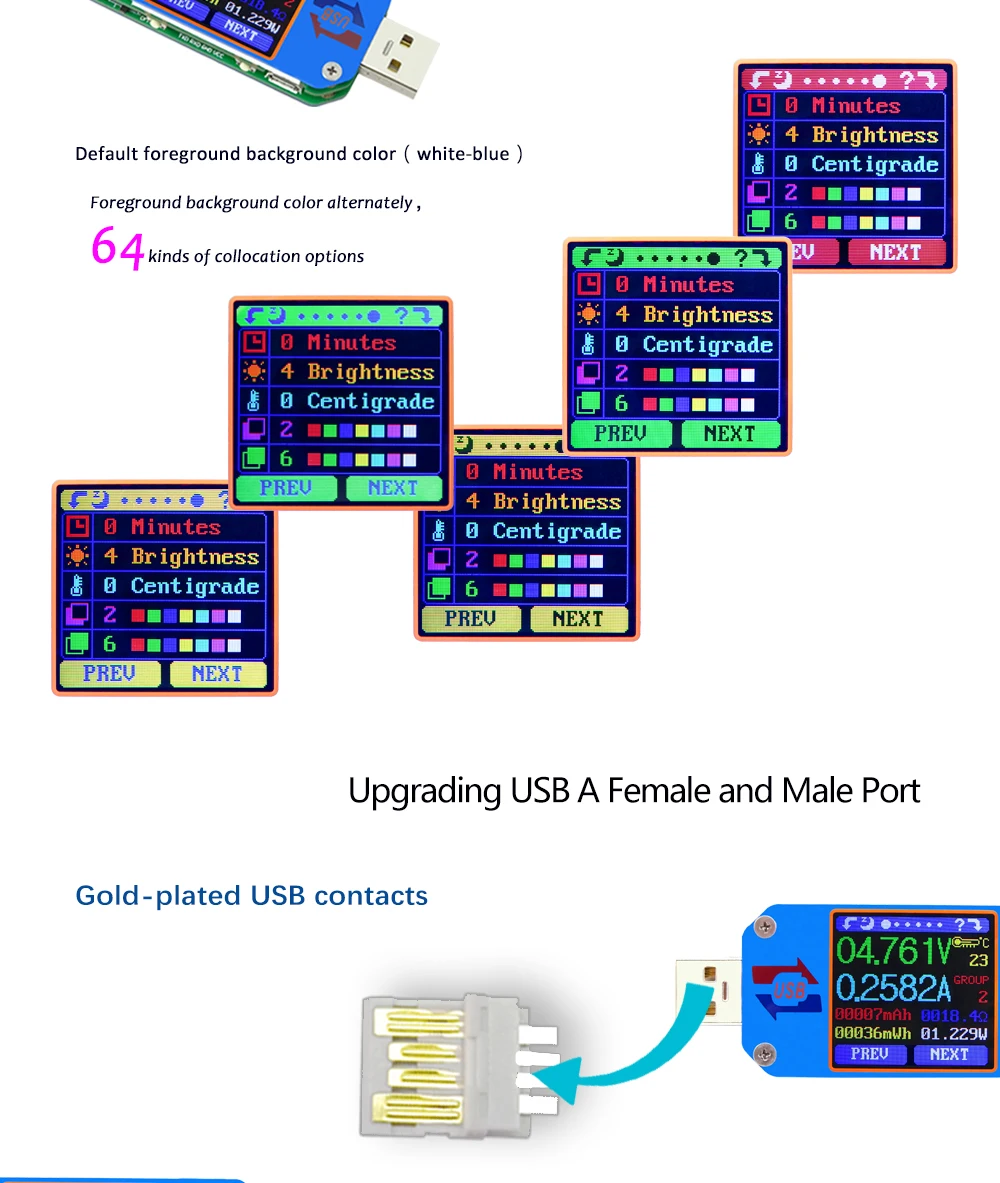

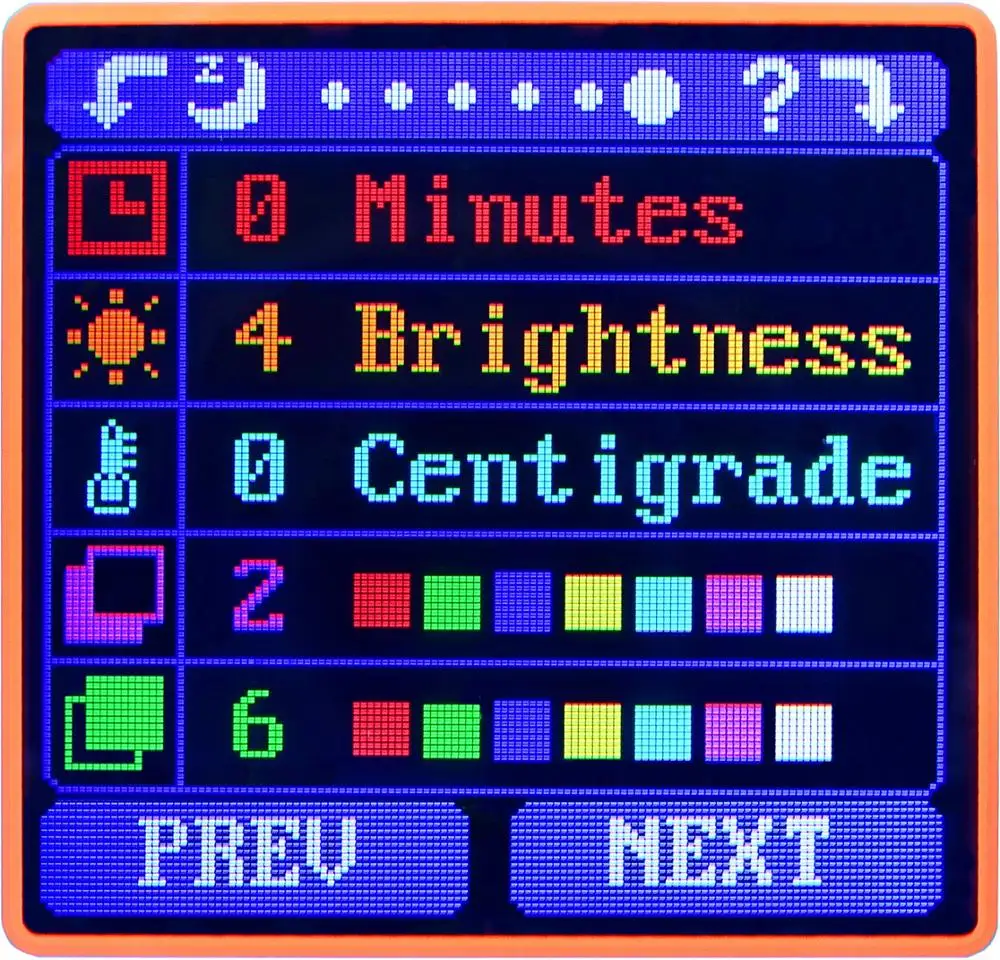

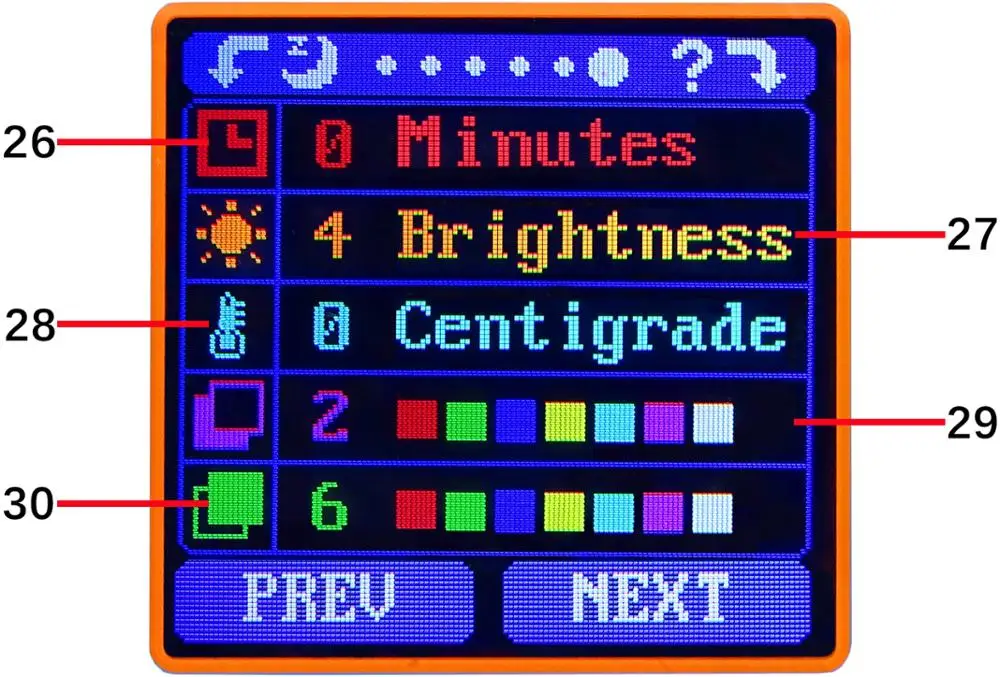

Интерфейс 6: интерфейс настройки параметров системы



26: Автоматическое выключение экрана

27: яркость экрана

28: Отображение температуры C /F

29: цвет фона темы

30: цвет на переднем плане

Нажмите и удерживайте кнопку «Далее», чтобы войти в режим настройки, нажмите кнопку «Далее», чтобы перейти через опции автоматического выключения экрана, уровня яркости, отображения температуры, цвет фона и цвет переднего плана. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «PREV», чтобы изменить настройки.

Для автоматического выключения экрана нажмите кнопку «превью», чтобы повторно шагать 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана нажмите кнопку «превью», чтобы повторно шагать, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости и 5-самый высокий. Яркость по умолчанию 4.

Для устройств отображения температуры нажмите кнопку «next», чтобы переключить настройки между C и F. Температура по умолчанию объединяется с.

Для выбора цвета фона нажмите кнопку «превью», чтобы многократно шагать на 7 вариантах от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 2, синий.

Для выбора цвета на переднем плане нажмите кнопку «превью», чтобы повторно шагнуть, хотя 7 вариантов от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «Далее», чтобы выйти из меню настроек.

Инструкция по установке программного обеспечения управления ПК

-Режим: UM25C

Примечание: Данный продукт поддерживает только Windows 7 и выше.

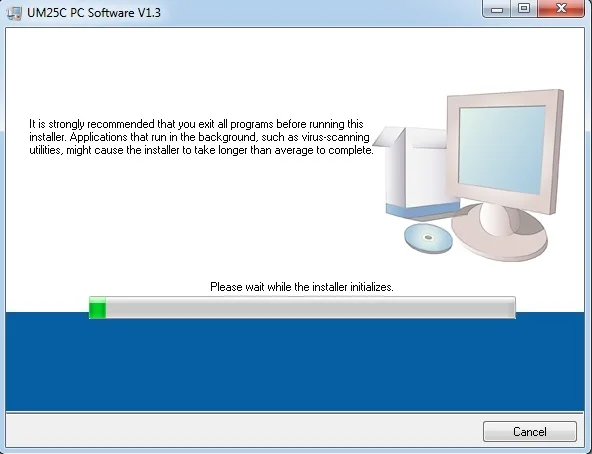

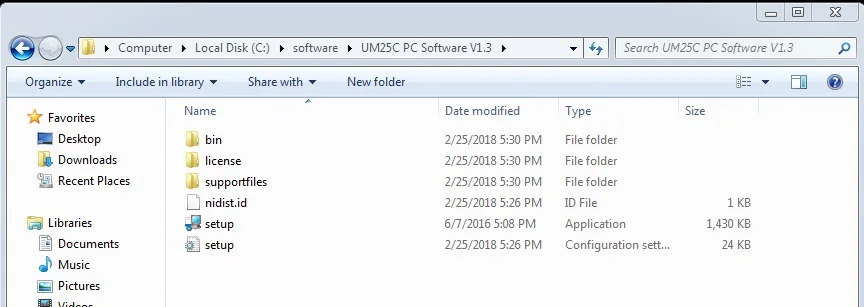

1 расстегните установочную посылка

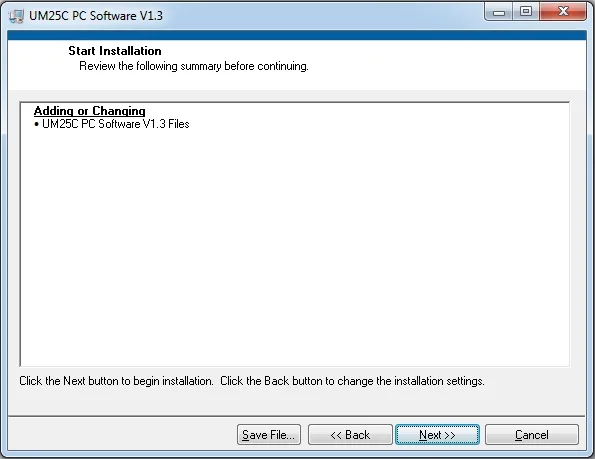

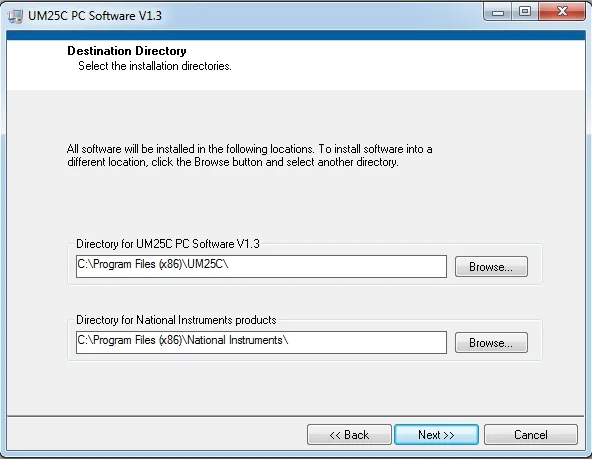

2 щелчка настройки для установки







3 Подключение по Bluetooth

3,1 Откройте bluetooth-переключатель на UM25C.

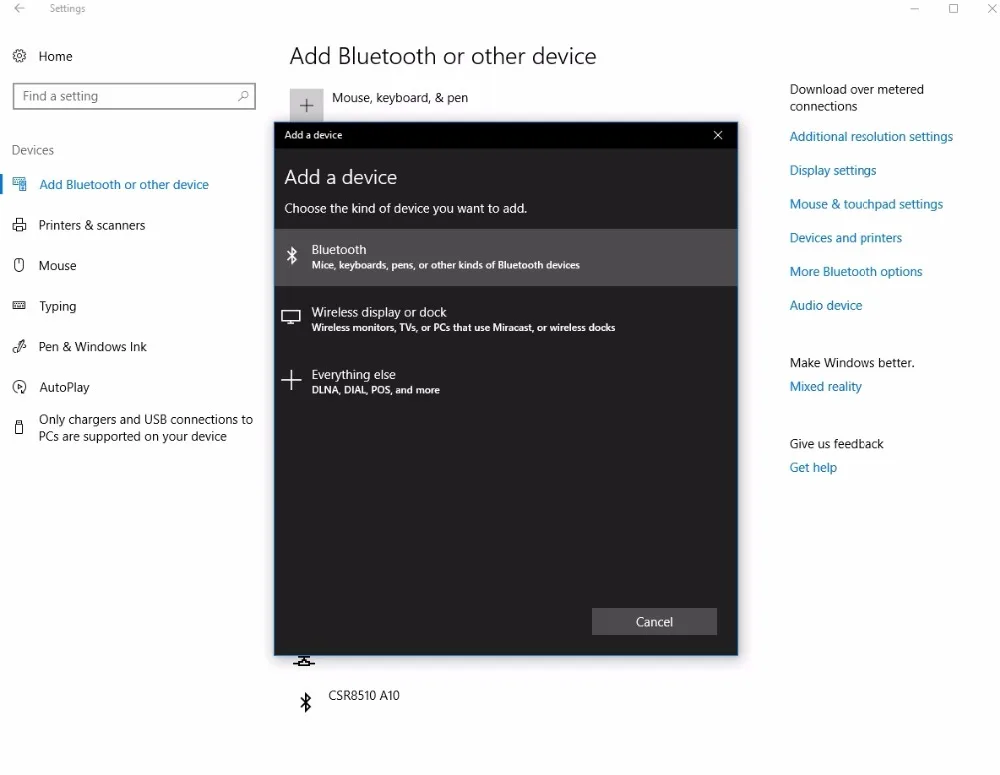

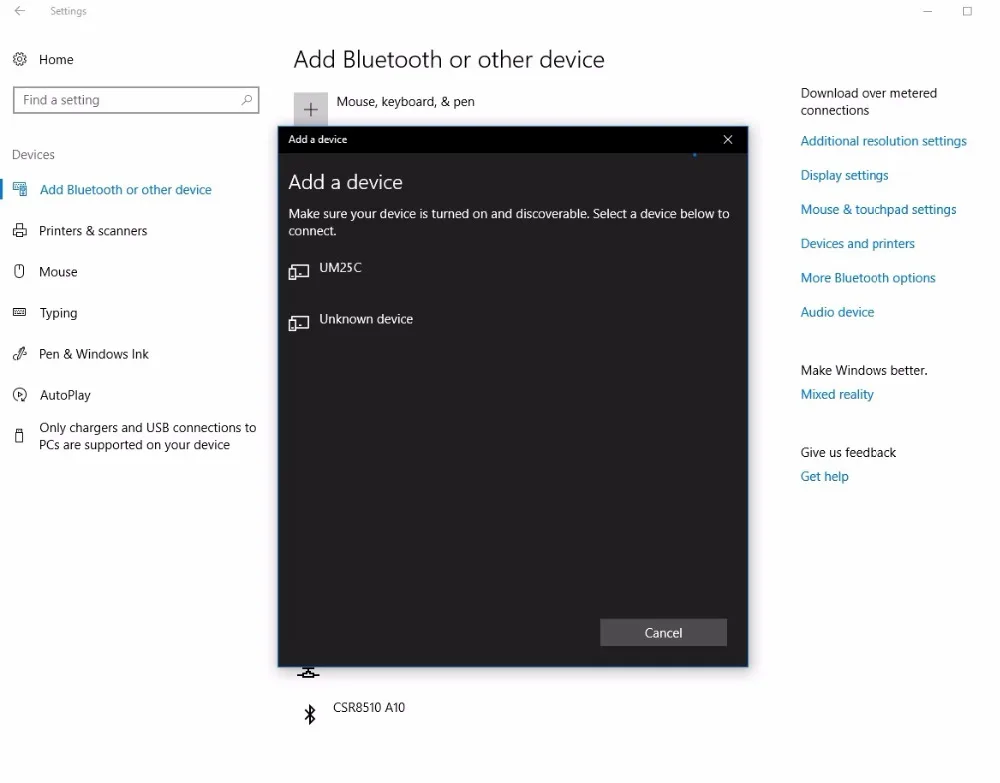

3,2 Используйте Вычисление для поиска устройства bluetooth.

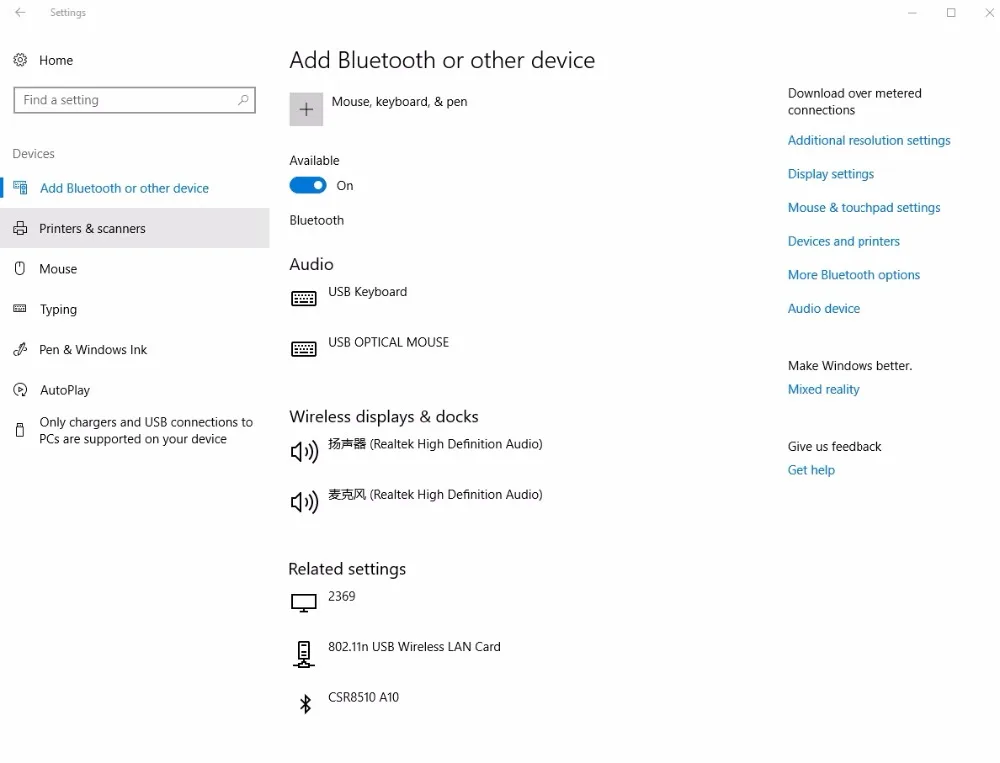

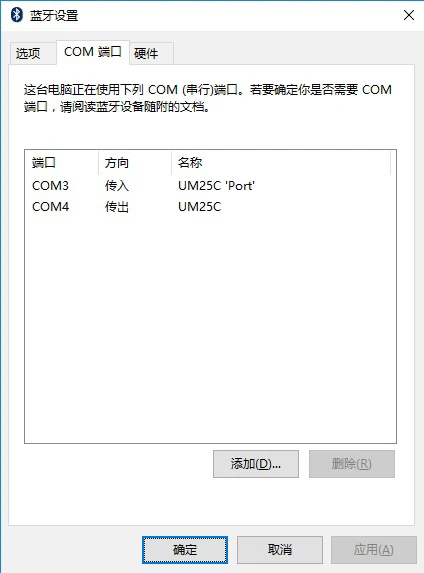

3,3 просмотр настройки bluetooth

Выберите устройство, подключенное к bluetooth, просмотрите порт серии bluetooth COM, какой компьютер использовал. Efferent direction COM (порт UM25C')-это порт подключения bluetooth. (Примечание: в системе win7 выберите bluetooth-устройство, щелкните правой кнопкой мыши, чтобы просмотреть свойства, отобразить следующие значения ширины, просмотреть COM порт настройки bluetooth, Выберите порт серии efferent direction для подключения. В системе win10 выберите bluetooth-устройство, нажмите кнопку «больше bluetooth», посмотрите com-порт настройки bluetooth, Выберите порт серии efferent direction для подключения.)

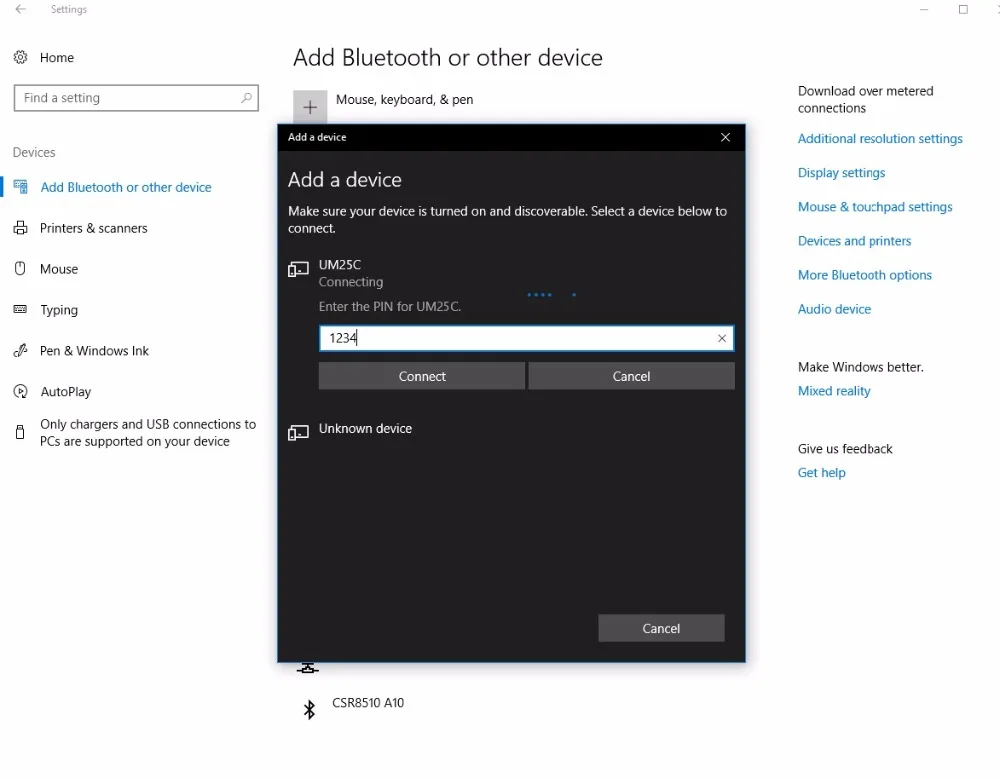

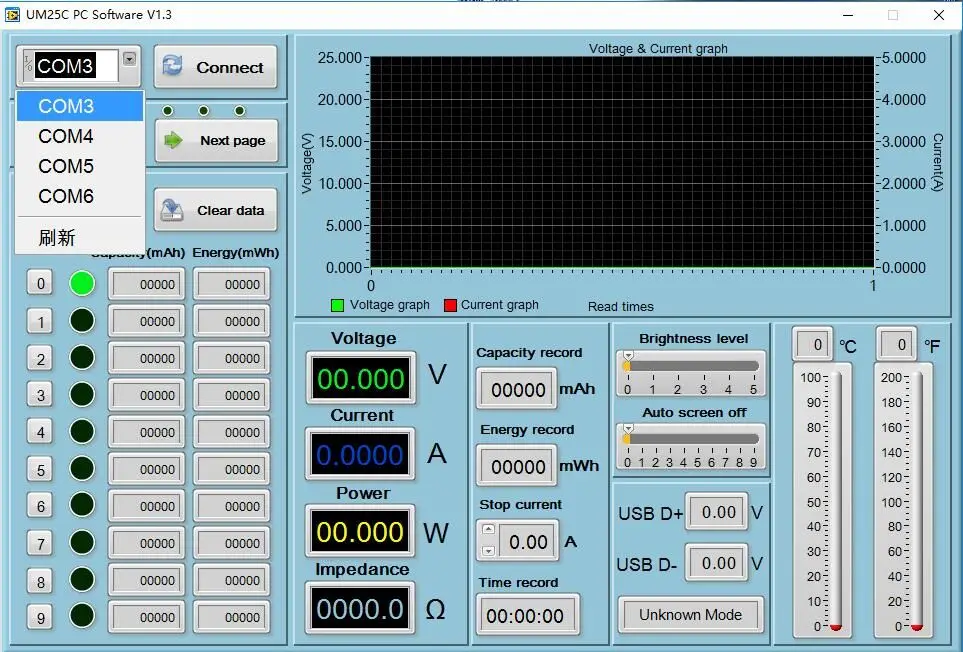

3,4 Подключение bluetooth:



3,5 когда индикатор Bluetooth изменяется от мигания к статическому, нажмите «подключить»



4. Введение функции

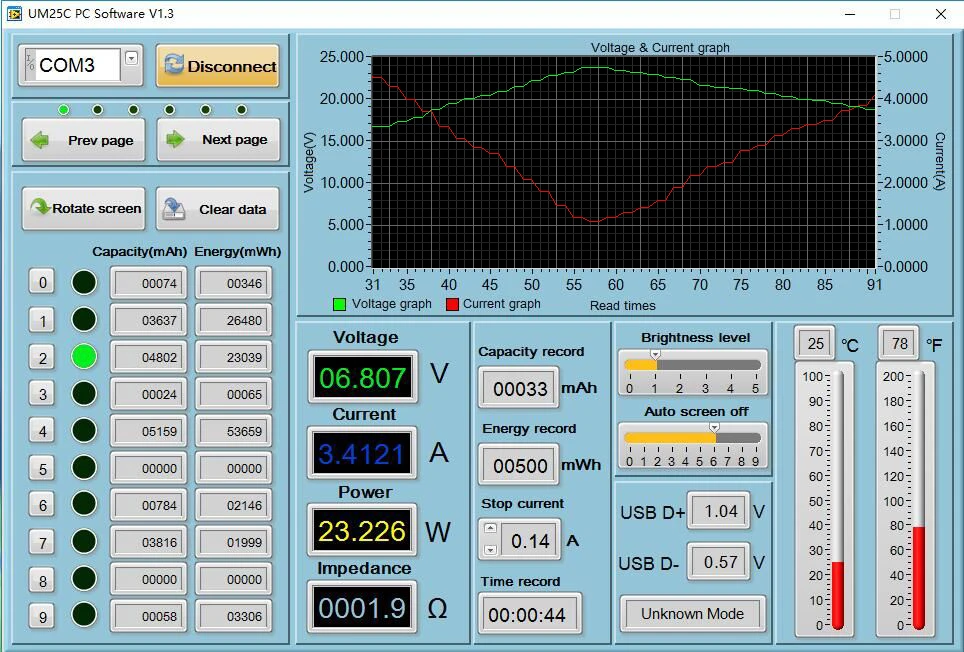

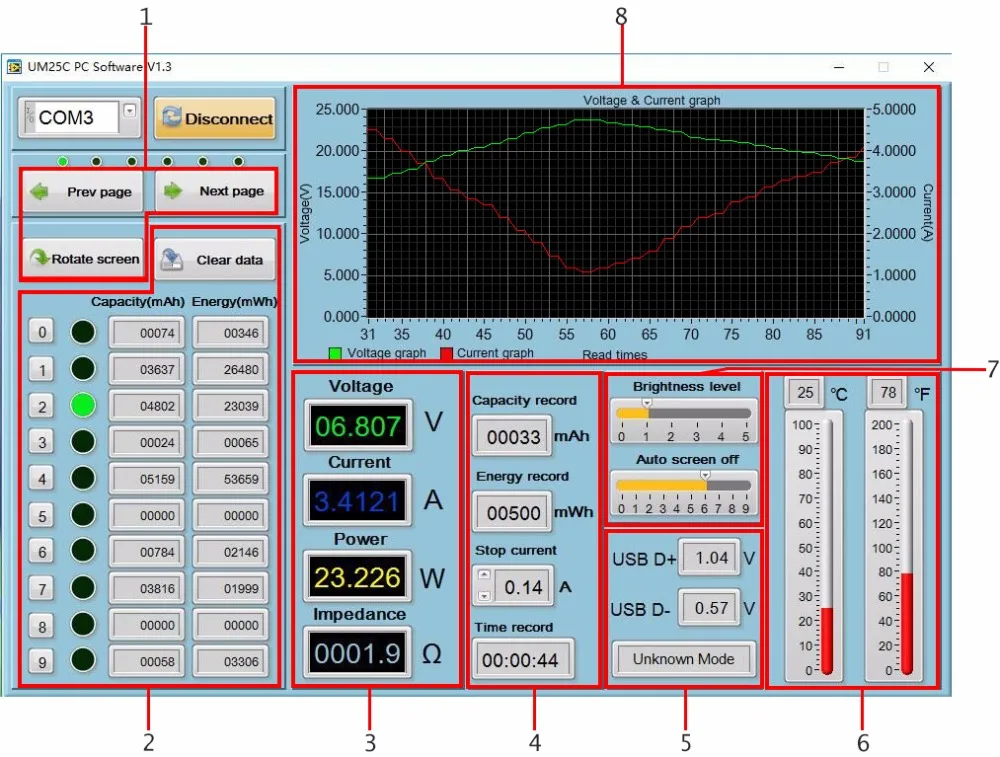

4,1 обзор программного интерфейса:

1: Основные функции: Предыдущая страница, Следующая страница, поворот экрана,

2: Соответствующая группа данных: переключатель группы данных (нажмите соответствующий номер, чтобы переключиться непосредственно в эту группу данных), данные группы данных

3: соответствующий основной интерфейс дисплея 1: основной интерфейс измерения

4: соответствующий основной интерфейс дисплея 3: Интерфейс записи данных

5: соответствующий основной интерфейс дисплея 2: интерфейс распознавания быстрой зарядки

6: соответствующий основной интерфейс дисплея 6: переключатель температуры, дисплей температуры двойного формата

7: соответствующий основной интерфейс дисплея 6: яркость экрана, автоматическое выключение экрана.

8: соответствующий интерфейсу главного дисплея 5: интерфейс графического отображения напряжения и тока.

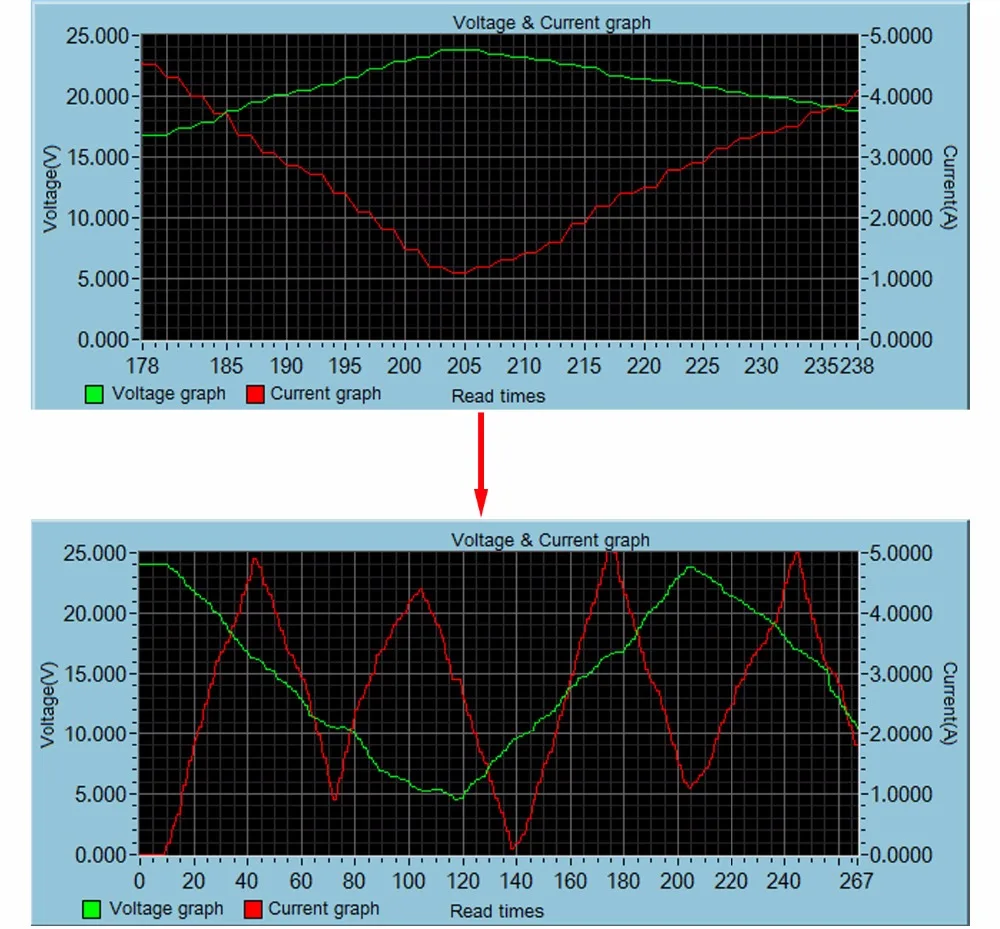

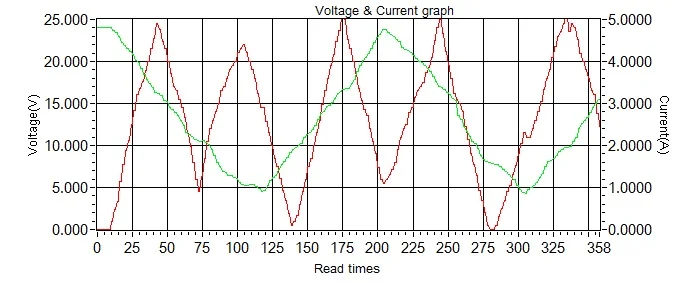

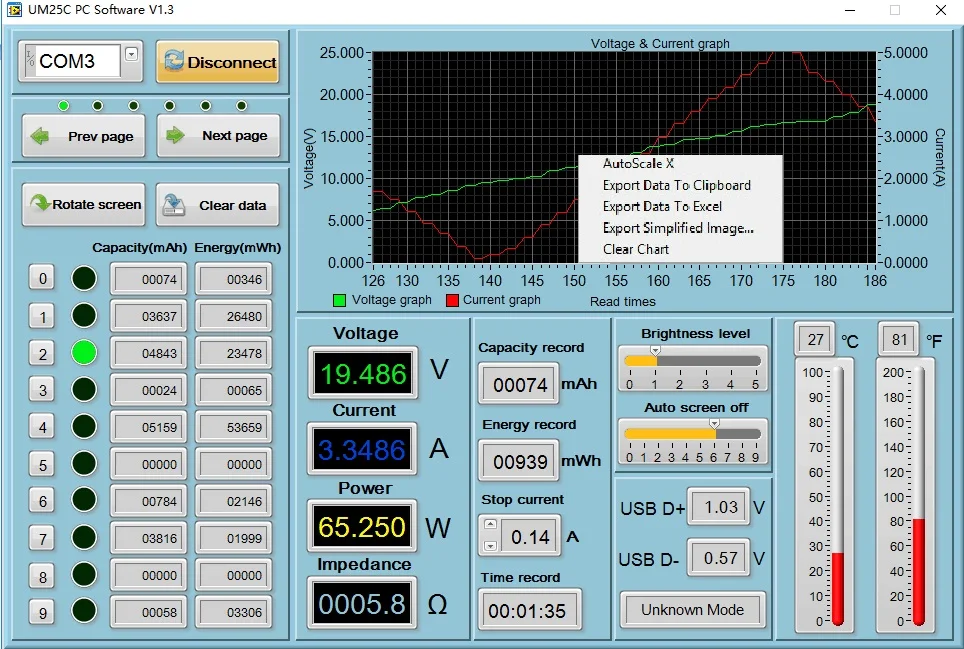

4,2 графа и экспорт данных:

Переместите мышь по графику измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие опции:



4.2.1: автоматическая регулировка оси X:



4.2.2: экспорт данных в буфер обмена:

Формат: номер контрольной точки на оси X, значение напряжения в этой контрольной точке.

Время чтения-график напряжения (в)-график напряжения время чтения-Текущий график тока (а)-Текущий график
0 23,998 0 0,0002
1 23,998 1 0,0002
2 23,998 2 0,0001
3 23,998 3 0,0001
4 23,998 4 0,0002
5 23,998 5 0,0002
6 23,998 6 0,0021
7 23,998 7 0,0021
8 23,998 8 0,0018
9 24,084 9 0,0018

...

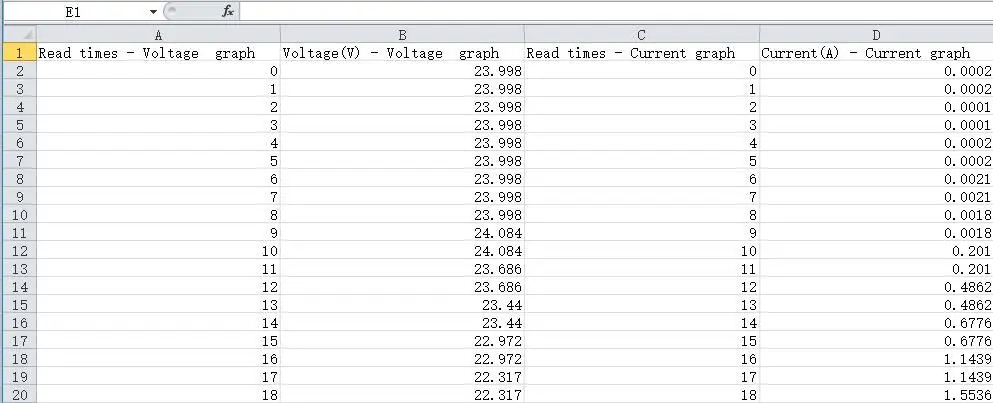

4.2.3: экспорт данных в Excel:

Экспорт данных в Excel. Если вы хотите экспортировать все данные, не забудьте нажать auto scale X. В противном случае экспортируется только текущая группа данных записи. Обратите внимание, что Экспортируемые данные предназначены только для Microsoft Office Excel.



4.2.4: экспорт упрощенных изображений:

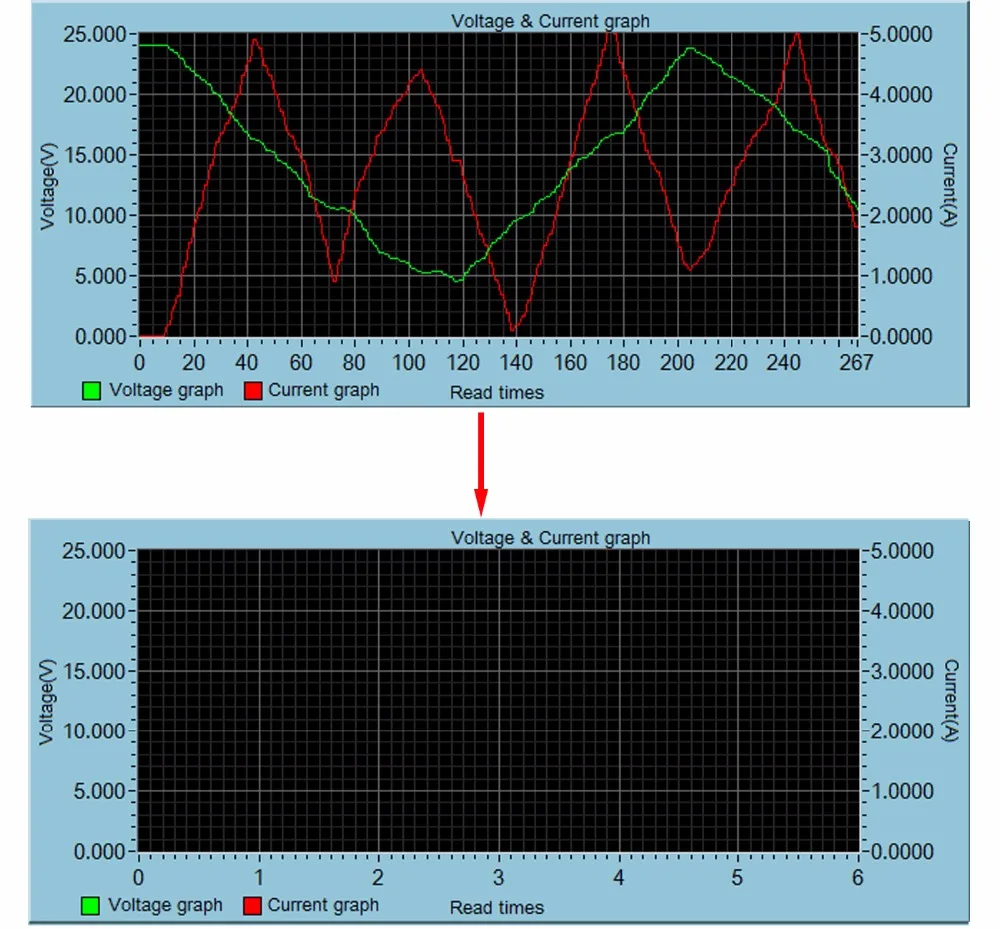

4.2.5: четкая Таблица:



Примечание:

1. Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может поддерживать связь с портом серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отключить адаптер, а затем снова подключить его, система установит его автоматически.

2. После выключения питания, при включении снова, вам нужно выбрать com-порт снова. Когда индикатор bluetooth горит, вы можете подключить ПК с модулем

3, пожалуйста, используйте официальную версию windows, простая версия может потерять часть.

4. При общении не нажимайте кнопку на тестере, в противном случае будут некоторые ошибки
