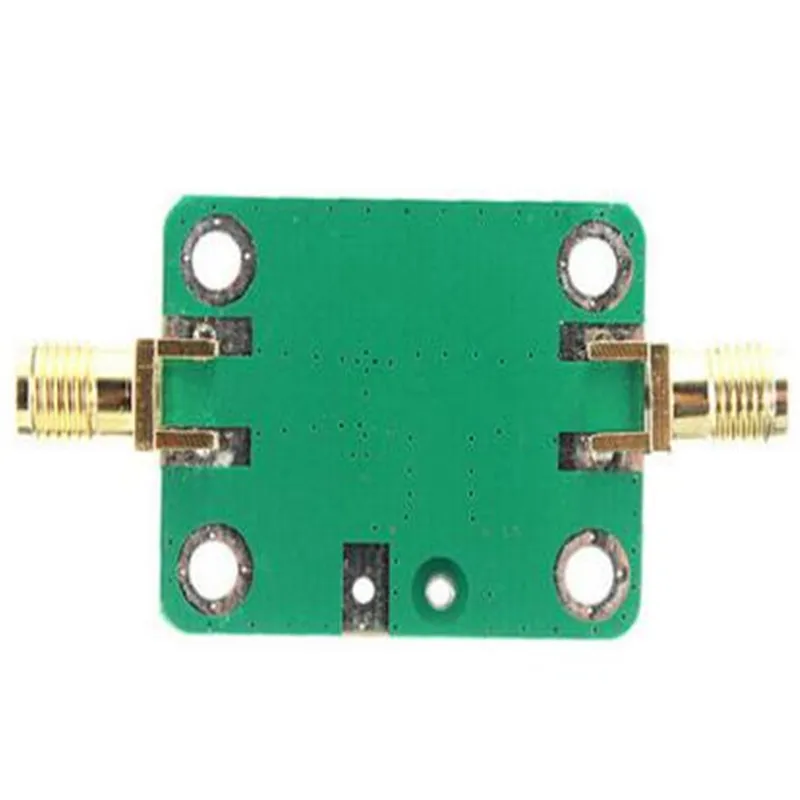

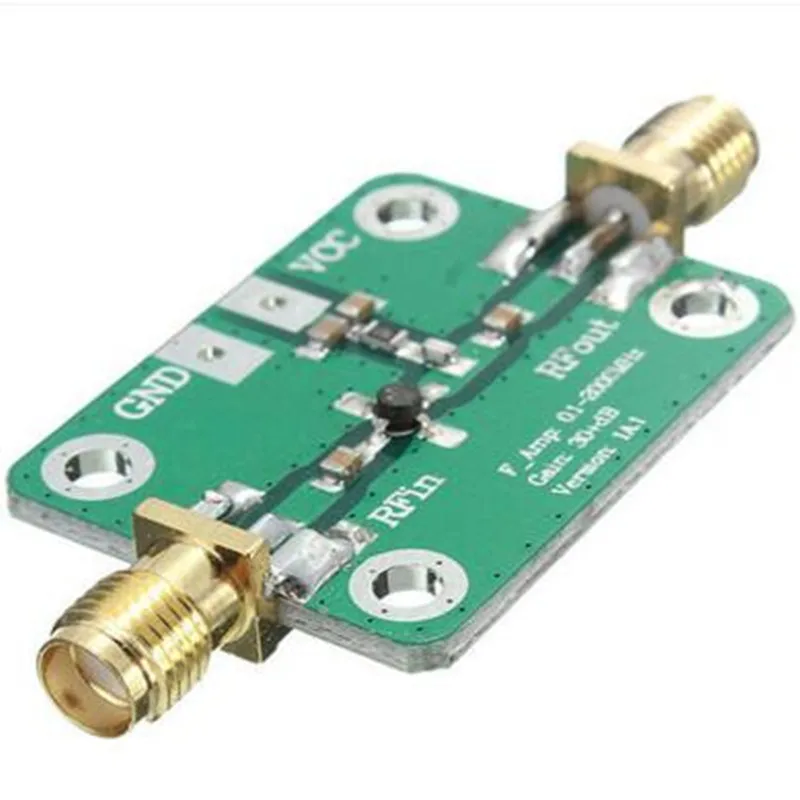

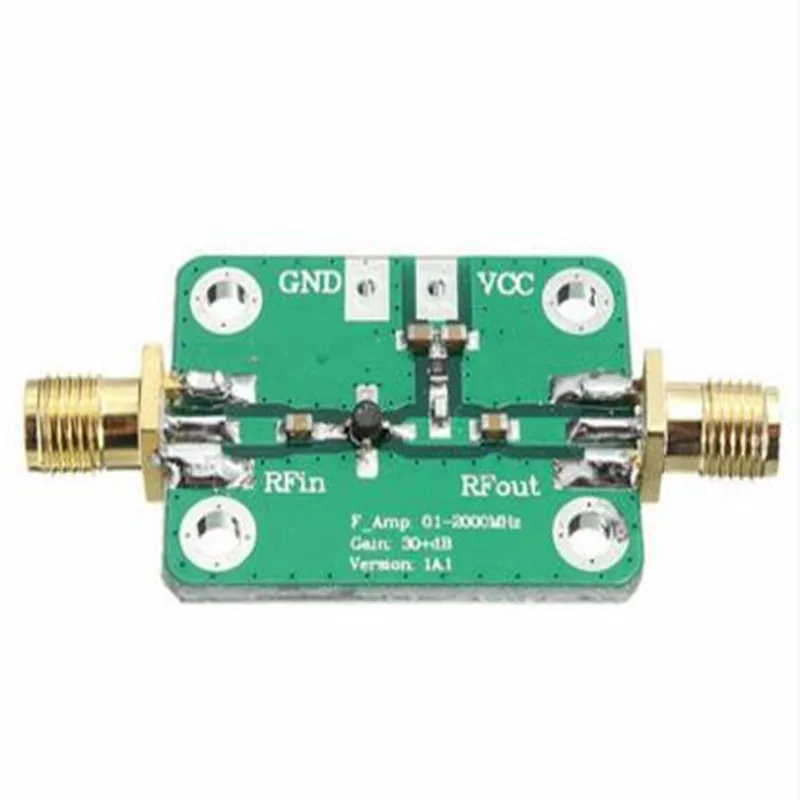

5 шт. широкополосный усилитель сигнала 0 1-2000 МГц 30 дБ | Электронные компоненты и

Широкополосный высокочастотный усилитель 0,1-2000 МГц 30 дБ модуль с высоким коэффициентом усиления.       Некоторые методы, используемые в этом усилителе:Усилитель имеет очень хорошую плоскость усиления, когда Рабочая частота меньше 500 МГц, а нижняя частота 1 дБ может быть получена с тщательной регулировкой.Рабочая частота усилитель подлежит вход и выход постоянной ёмкости, универсальный конденсатор, и по умолчанию является 0,1 мкФ, который может работать до 0,1 МГц; емкость на входе и выходе может быть увеличена соответствующим образом, чтобы увеличить нижний предел частоты.В 10 мкФ, вы можете работать до 5 кГц. В чехол подробных расчет, необходимо обратить внимание на входной и выходной импеданс 50 евро, рассчитать необходимое постоянной ёмкости, универсальный конденсатор соотношение цена/качество, а также повысить отделения и стабилизации напряжения от источника питания.Когда напряжение источника питания меняется на 5-8 в, его можно использовать в качестве усилителя с переменным коэффициентом усиления, а усиление увеличивается с увеличением напряжения источника питания. Он очень подходит для радиочастотной приемной передней цепи, контролируя напряжение источника питания с DA, чтобы контролировать усиление усилителя и воспроизводить Автоматический Контроль усиления. Когда напряжение источника питания составляет 8-10 В, коэффициент торцевого усиления низкой частоты достигает 30 дБ, а усилитель имеет более низкий коэффициент шума и лучшую стабильность.   Рабочая частота: 0,1-2000 МГц.Усиление усилителя: как показано ниже.F = 0,1 МГц, коэффициент усиления = 32 дБF = коэффициент усиления 500 МГц = 31 дБF = Усиление 1000 МГц = 29 дБF = коэффициент усиления 1500 МГц = 25 дБF = коэффициент усиления 2000 МГц = 20 дБМаксимальная выходная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатия.   Напряжение источника питания: 6-12 В постоянного тока.Сопротивление системы: 50 Ом.
