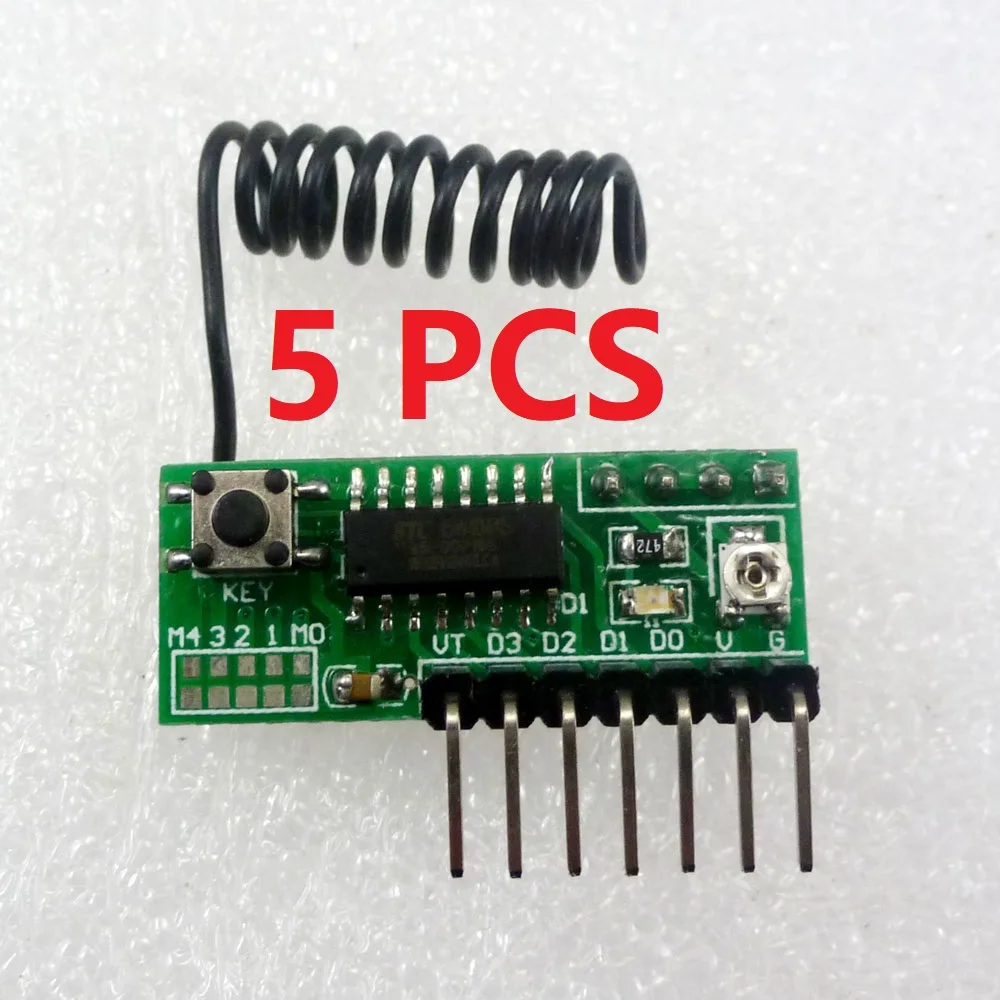

5 шт. RF11A04 3-5 в 433 МГц 4Ch модуль декодирования беспроводной Радиочастотный приемник

5 шт. RF11A04 3-5 в 433 МГц 4Ch модуль декодирования беспроводной Радиочастотный приемник

Описание:

  Номер модели: RF11A04 или CE-RF11A-045V

1. Характеристики:

Рабочее напряжение: 3-5 в постоянного тока

Рабочий ток: менее 11 мА (5 В постоянного тока)
Рабочая Цена: Супер гетеродина
Режим модуляции: OOK/ASK
Рабочая частота: 433,92 МГц
Чувствительность приема:-108dBm
Выходной уровень: 5 в TTL уровень, низкий режим ожидания, максимальный ток 20 мА (для добавления резистора с ограничением тока)
Декодирование: код обучения, адаптированный EV1527/PT2262 и совместимый пульт дистанционного управления, вы можете хранить до восьми пультов дистанционного управления
Режимы работы: неблокировка (мгновенный), самоблокировка (тумблер), взаимозапирание; 0,1-500000 секунд регулируемое время задержки
Размер: 30x12,2x12,6 мм
Вес: 4 грамма или меньше

2.Описание контакта
G: GND pin, DC 3-5 в источник питания отрицательный
V: VCC pin, DC 3-5 V положительный источник питания
D0: канал 1 выход, активный высокий
D1: выход 2 канала, активный высокий
D2: канал 3 выход, активный высокий
D3: 4 канала выход, активного отдыха; Высококачественная одежды
VT: Канал выходной действительный сигнал, микроконтроллер может использоваться в качестве сигнала прерывания

3. Режим работы

Вы можете выбрать различные режимы работы с прокладкой «M4 M3 M2 M1 M0» в режиме задержки для регулировки времени задержки через регулируемый резистор.

В режиме задержки вращающийся переменный резистор может регулировать время задержки. Увеличьте время против часовой стрелки и вращение по часовой стрелке, чтобы сократить время. Регулируемый резистор-это точный резистор, отрегулируйте время с помощью отвертки Phillips, чтобы аккуратно повернуть (Не используйте чрезмерную силу)

Режим работы Описание:
Без блокировки: Нажмите кнопку дистанционного управления, порт ввода-вывода высокий. Отпустите кнопку дистанционного управления, порт ввода-вывода низкий.


Самоблокировка: Нажмите кнопку дистанционного управления, порт ввода-вывода высокий. Нажмите кнопку дистанционного управления еще раз, порт IO выходит на низком уровне.


Блокировка: Нажмите кнопку дистанционного управления D0, D0 выходы порта IO высокий, другие выходы портов IO низкий; кнопка дистанционного управления нажата D1, D1 порт IO выходы высокий, другие порты ввода-вывода низкий и так далее.


Задержка: под режим задержки, происходит задержка 0/1/2/3/4 пять sub-узоры, регулируя переменный резистор порт ввода-вывода высокая продолжительность

4. Пульт дистанционного управления адаптером (пульт дистанционного управления)

В обычном режиме работы, светодиод (D1) будет гореть, при получении действительного дистанционного управления (EV1527/PT2262) значение ключа, светодиод будет мигать.

Чистый код: удерживайте кнопку, чтобы нажать. Светодиодные выключения, удерживайте нажатие около 8 секунд до тех пор, пока светодиодные фонари. В то время, завершение очистки кода (Примечание: после реализации чистого кода, предыдущий пульт дистанционного управления не существует.

Адаптация (обучение):

Шаг 1 (в режим обучения): триггер кнопки, светодиодные выключения;
Шаг 2 (канал адаптера 1): Нажмите первую кнопку дистанционного управления, а затем, светодиодные выключения после вспышки четыре раза. На этот раз означает, что он узнал значение первой кнопки
Шаг 3 (адаптационный канал 2): Нажмите второй пульт дистанционного управления, светодиодные выключения после вспышек 4 раза, на этот раз это означает, что он узнал значение второй кнопки
Шаг 4 (Адаптерный канал 3): Затем нажмите третью кнопку дистанционного управления, светодиодные выключения после вспышек 4 раза, на этот раз это означает, что он узнал Значение третьей кнопки
Шаг 5 (адаптационный канал 4): Затем нажмите четвертую кнопку пульта дистанционного управления, светодиодные индикаторы мигают 4 раза, на этот раз это означает, что он узнал значение четвёртой кнопки.


Примечание:Процесс должен быть завершен в течение 15 секунд

5. Схема подключения:
Светодиодный индикатор управления: см. "RF11A04_LED demo"
Контрольное реле 12 В: см. "rf11a04_4реле demo"
