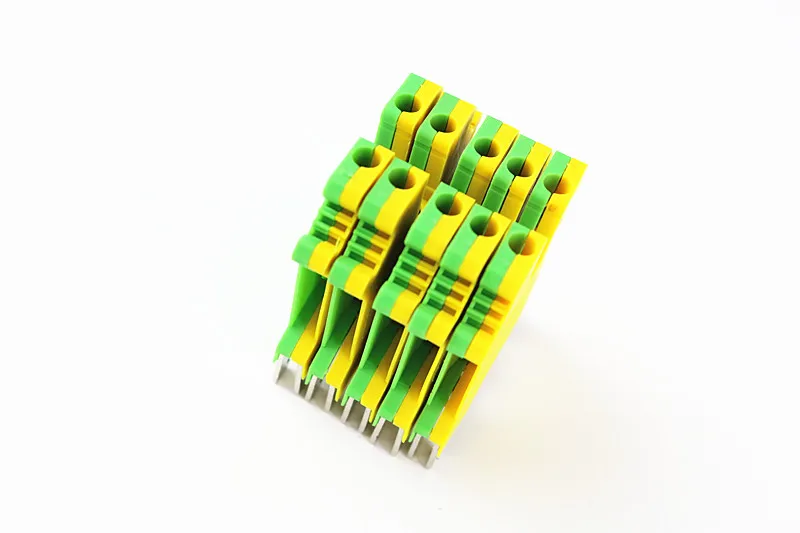

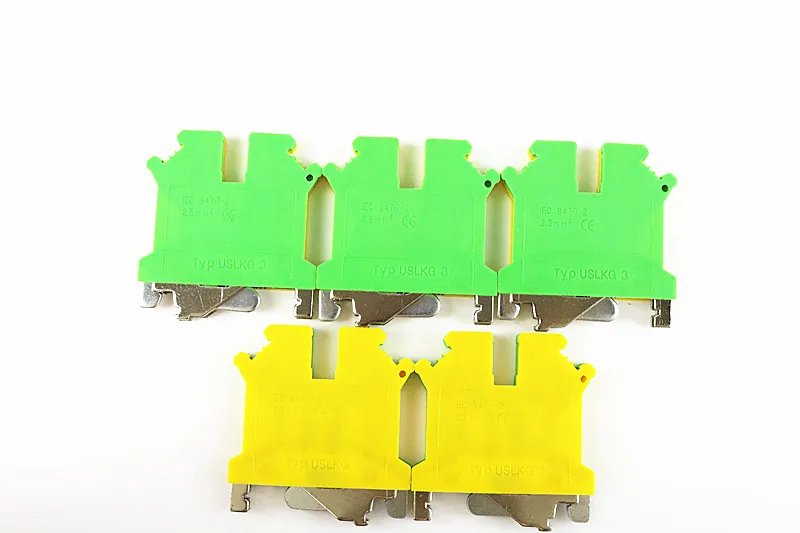

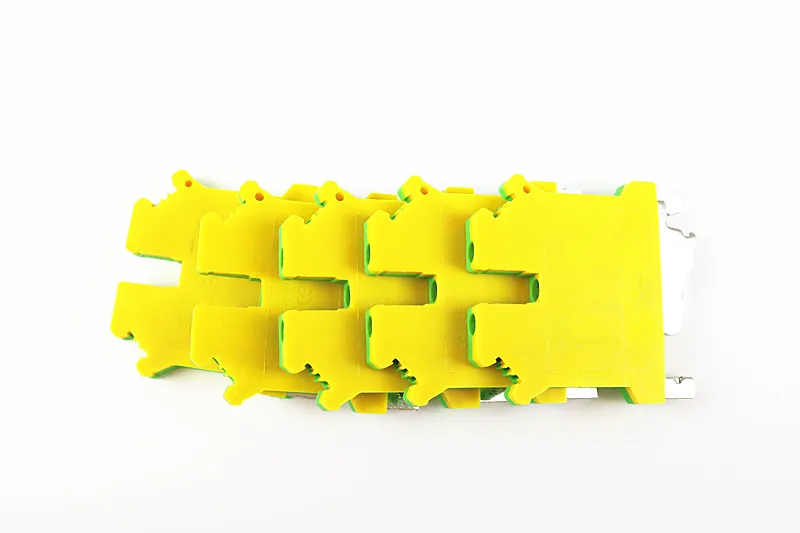

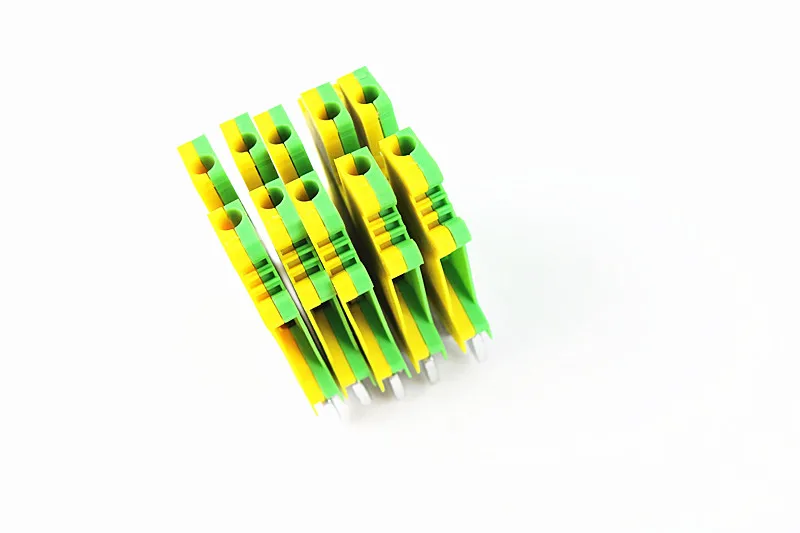

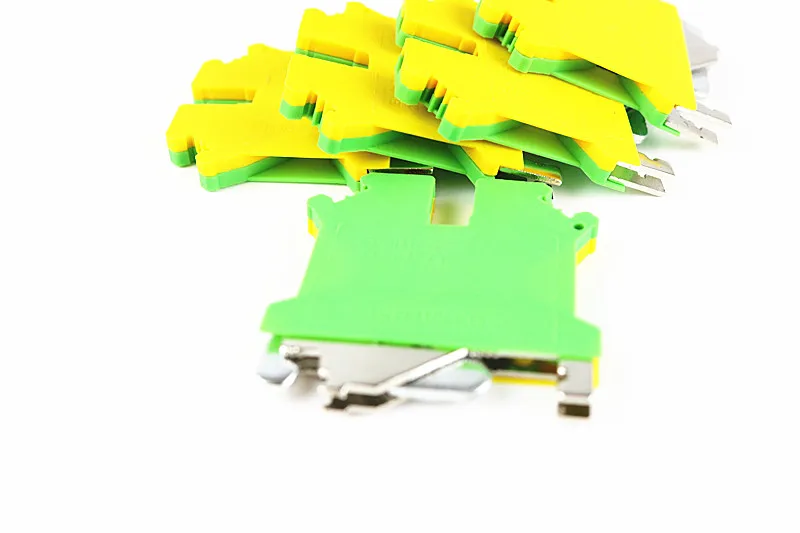

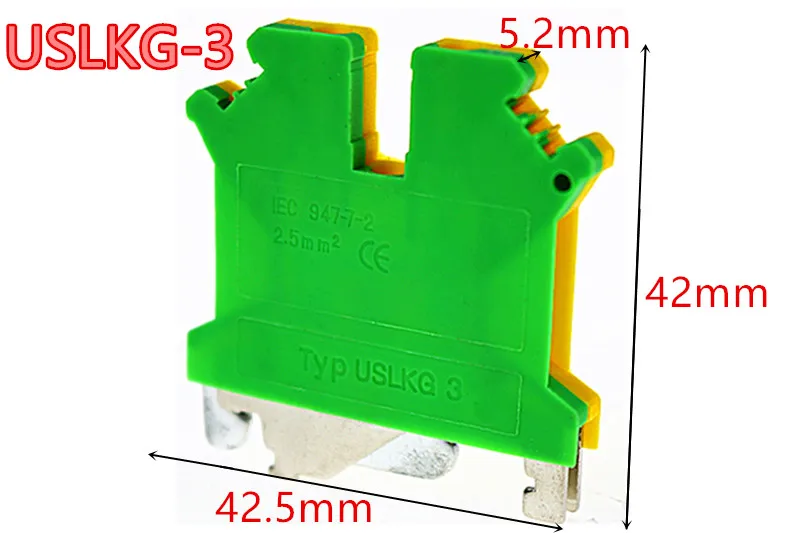

2 шт. USLKG-3 наземный терминал din-рейка общий Соединительный винтовой Тип uslkg-3 синий

1. Серия: серия заземления 2. Модель: USLKG-3 3. Тип интерфейса: AC/DC 4. Материал: высококачественные медные детали 5. Минимальная посылка: 2 шт. 6. Частота: низкая частота 7. Диапазон применения: источник питания 8. Номинальный ток: 34A USLKG-2.5 Жесткий Проводник 0,2-4; Гибкий проводник 0,2-2,5; Ток 34A USLKG-3 Жесткий Проводник 0,2-4; Гибкий проводник 0,2-2,5; Ток 34A USLKG-5 Жесткий Проводник 0,2-4; Гибкий проводник 0,2-4; Ток 34A Метод работы 1,1 изоляционный слой, который разделил провод 1.1.1 инструменты для использования Стриптизерша, электрик, отвертка и лента. 1.1.2 технические требования Когда изоляционный слой проводника (кабеля) удален, сердечник провода не должен быть поврежден, и металлический сердечник провода будет подвержен воздействию. Длина изоляционного слоя должна соответствовать требованиям рис. 1 ~ 3. Длина изоляционного слоя должна быть в соответствии с требованиями, указанными в таблице 1 при использовании клеммы клетки без терминала холодного давления. Когда не переднее соединение и другие Пружинные соединения типа клетки не знают длину полосы, специальная отвертка сначала вставляется в процесс квадратного отверстия холодного пресс-терминал, чтобы сделать холодный пресс-терминал пружинным отверстием. Откройте, вставьте провод в глубокое отверстие холодного пресс-терминал (при возникновении сопротивления), выньте специальную отвертку, вставьте специальную отвертку, выньте провод, И длина проволочного углубления расстояние от конца провода-это длина конечной линии холодного прессования терминала. 1.1.3 метод тестирования При использовании соединительного соединения клетки, изоляционный слой провода должен быть гарантирован, чтобы войти в круглое отверстие терминала: изолирующая внешняя кожа 4мм2 и следующий провод должны войти 3-5 мм, и изолирующая внешняя кожа провода 6-10 мм2 должна идти в 5-7 мм. С измерением ленты. Нефронтальная проводка и другие Пружинные соединения клетки требуют правильной длины зачистки. Лента измеряется. 1,2 чистая контактная поверхность Перед клеммой холодного давления и вставкой провода, зачищенный сердечник провода и холодный пресс-терминал тщательно очищены, а голые провода чисты и клещи холодного прессования чисты. Метод проверки является визуальным. 1,3 провод ядро вставить холодный пресс-терминал рукав Когда разделенный сердечник вставляется в Клеммную муфту холодного прессования, все провода вставляются в клеммы. Метод проверки является визуальным. 1,4 клещи холодного давления для холодного обжима Подсоедините проводник к проводнику, который нуждается в специальном зажиме. Методы проверки в этом разделе являются визуальными. Поперечное сечение проводника 1.4.1 должно соответствовать спецификациям клемм холодного прессования. 1.4.2 челюсть обжимного инструмента должна быть в соответствии с поперечным сечением проводника, и зажим должен быть в течение ограниченного периода. Опрессовочная часть 1.4.3 находится в средней части опрессовочной муфты, а опрессовочная часть должна быть правильной. 1.4.4 следует нажимать на нижнюю часть холодной прессованной клеммной втулки при нажатии с v-зажимом. Необходимо, чтобы прессованная деталь была правильной. 1.4.5 держатель инструмента должен быть прижат до конца, используя бесконечное положение обжимного инструмента для достижения механической производительности, требуемой по расписанию 3. Ручка должна быть полностью нажата до конца. Когда клеммы 1.4.66 мм2 и выше трубчатые клеммы нажимаются в Пружинные клеммы, большая секция трубчатых клемм будет связаться с пружинами. Требуется большая секция, чтобы смотреть в центр холодного пресс-терминал. 1,5 Проводная маркировка (номер линии) установка Когда 1.5.1 использует термоусадочную трубку в качестве проводника, проводник будет отмечен на проводе перед обжимом, а затем будут выполнены обжимные работы. Кроме того, термоусадочная трубка не должна быть с одной стороны от холодного прессования. Когда используется пружинный терминал клетки, термоусадочная трубка должна быть с рукавами на расстоянии, чтобы разложить изоляционный слой 10 мм. Вставка отметок траверса должна быть вставлена в направлении маркированных чисел или алфавитного траверса. Когда отметка находится в горизонтальном положении, необходимо разместить номер или букву (оператору) и цифру (последний) должно быть далеко от терминала холодного давления, как показано на рис. 7 ~ 8. Знак равномерный и четкий, и направление правильное. Когда 1.5.2 использует термоусадочную трубку в качестве проводного знака (номер линии), необходимо использовать специальное нагревательное устройство для равномерного нагрева проводника на холодный пресс-терминал и провод. Позиция рукава показана на Рисунке 9-12. Знак равномерный и четкий, и направление правильное. Цвет проводников 1.5.3 желтый, зеленый и красный. Петля управления белая, линия N светло-синяя, часть постоянного тока положительная коричневая, а отрицательный полюс-синий. Другие специальные требования относятся к правилам проводки железнодорожных легковых автомобилей TB/T1759-2003. Знак провода должен быть не менее 2,5 мм После термоусадочной, а длина провода после термоусадочной маркировки должна быть указана В символе 2. 1.5.4 метод испытания Метод проверки этого раздела-это визуальный осмотр ленты. Тест на сжатие 2,1 В соответствии с поперечным сечением проводника должны использоваться соответствующие клещи холодного прессования, и соответствующие спецификации точно такие же. 2,2 длина изоляционного слоя правильная, а длина правильная. 2,3 Все провода проводника полностью завернуты в клещи холодного прессования, и не требуются разбросанные медные провода. ОБЖИМНАЯ часть 2,4 соответствует правилам, и прессовочная часть должна быть правильной. 2,5 испытание прочности после соединения под давлением основывается на прочности испытания на прочность при растяжении в стандарте TB/T1507-93 и в связи с прилагаемой таблицей 3. Для проверки качества соединения используется калиброванная TLS-S2000A машина для испытания на пружинное натяжение. 2,6 инструмент для тестирования должен проверяться один раз в три месяца, чтобы соответствовать прочности крепления прилагаемой таблицы 3, и инструмент, который соответствует требованиям, должен иметь этикетку, показывающую его в течение срока действия. 3. Проводка, обвязка, проводка, обвязка по крайней мере один раз каждые 400 ~ 500 мм.
