Nema23 L = 97 мм замкнутый контур шаговый двигатель комплект Гибридный сервопривод & DC Питание ES-D508 + ES-M32320 57 3 фазы 2Nm шаг серво комплект

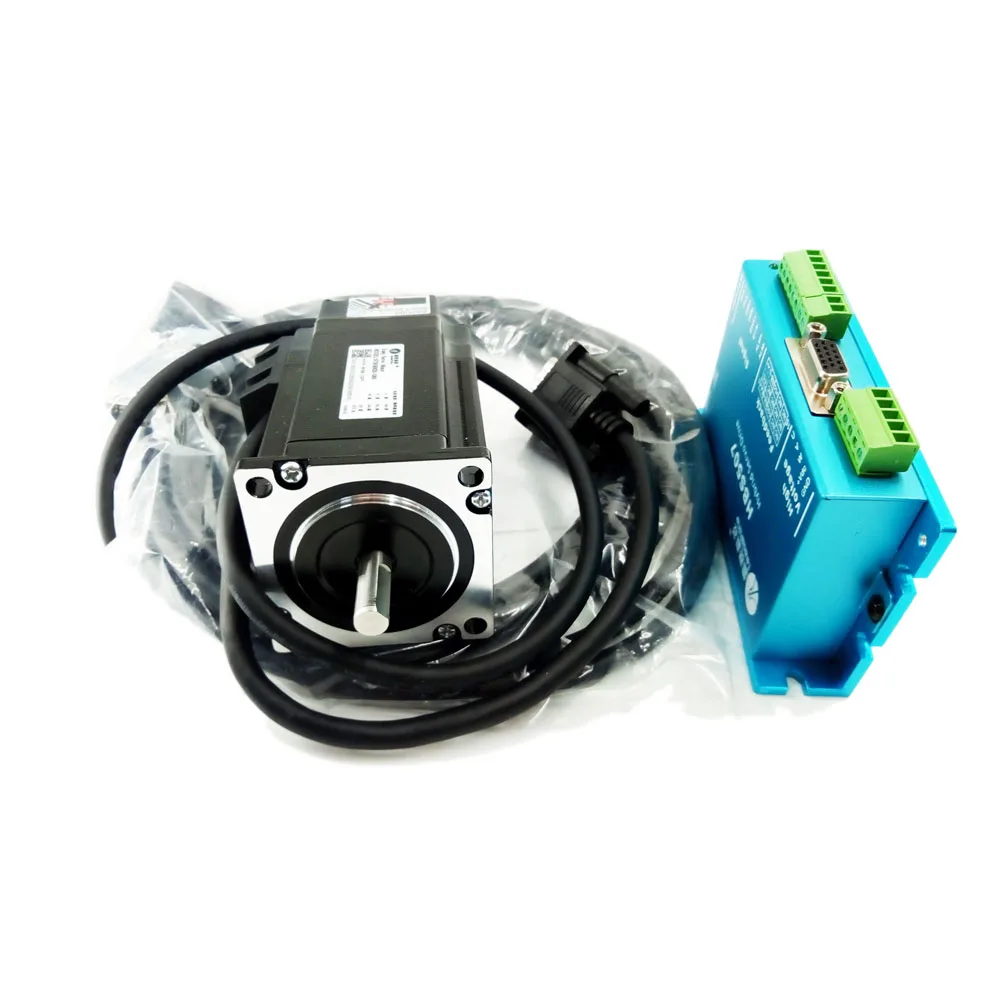

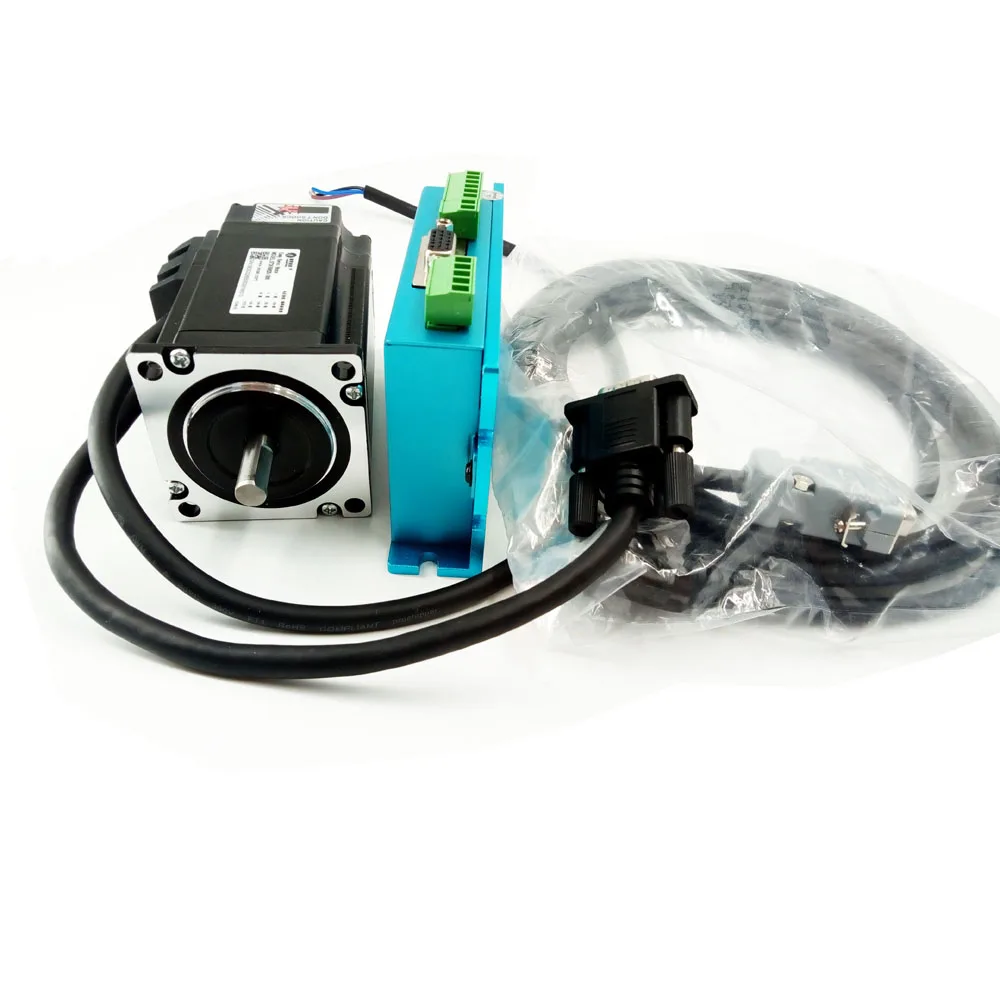

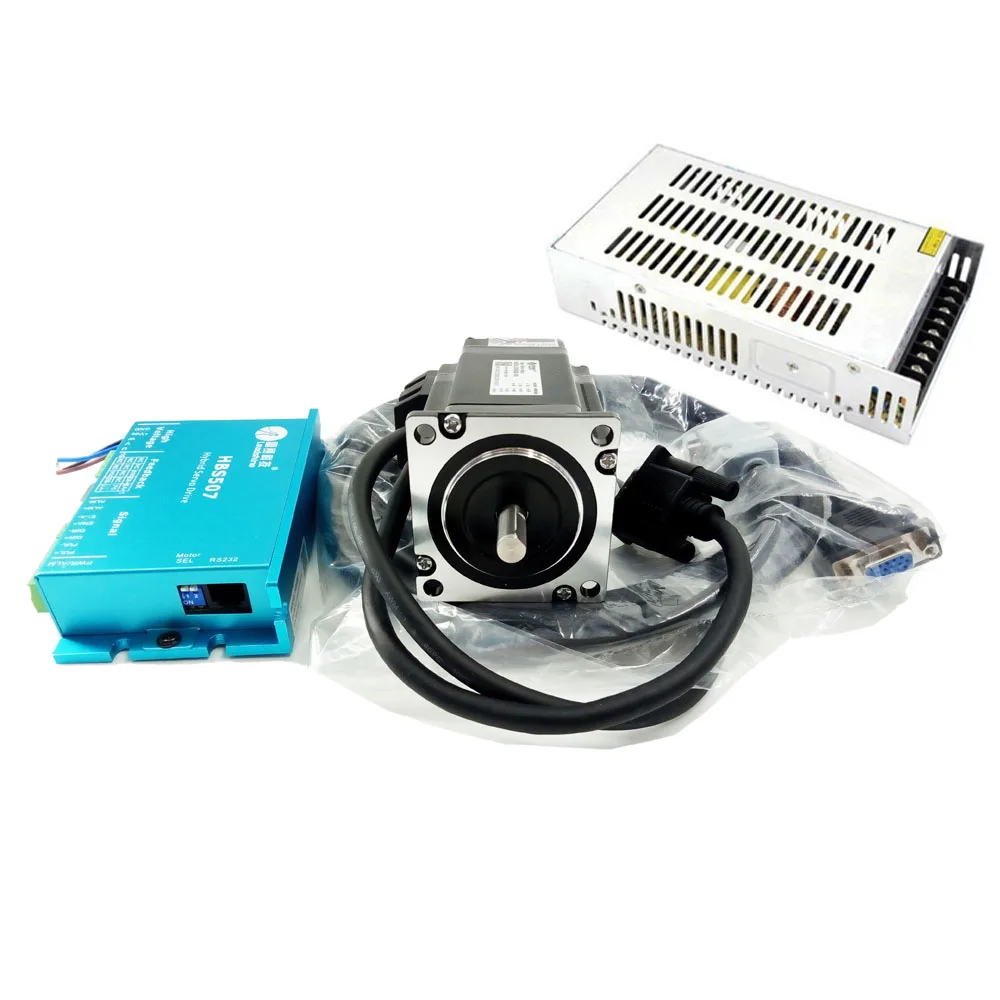

 Упаковочный лист

Гибридный сервомотор HSM серии 573HBM20-1000, 1 шт.

Гибридный Серводвигатель HBS507, 1 шт.

1 шт. 3 метра кабеля кодировщика

1 шт. 250 Вт 36В постоянного тока с 1,5 метровой линией (S-250-36V)

Краткая информация серии HSM

Серия HBS предлагает альтернативу для приложений, требующих высокой производительности и высокой надежности, когда сервопривод был единственным выбором, в то время как он остается экономически эффективным. Система включает в себя 2-фазный шаговый двигатель в сочетании с полностью цифровое изображение, высокая производительность и внутренний энкодер, который используется для того, чтобы закрыть позицию, скорость и текущие циклы в режиме реального времени, как и сервосистемы. Он сочетает в себе лучшие технологии сервопривода и шагового двигателя, а также обеспечивает уникальные возможности и улучшения, в то же время за небольшую стоимость сервосистемы.

Приложений

Серия HBS предлагает альтернативу для приложений, требующих высокой производительности и высокой надежности, когда сервопривод был единственным выбором, в то время как он остается экономически эффективным. Отличная характеристика быстрого ответа и без охоты делает его идеальным для таких приложений, как системы бондинга и видения, при которых требуется быстрое движение на короткое расстояние, и охота будет проблемой. И идеально подходит для приложений, где оборудование использует механизм привода ремня или в противном случае имеет низкую жесткость, и вы не хотите, чтобы он вибрировать при остановке.

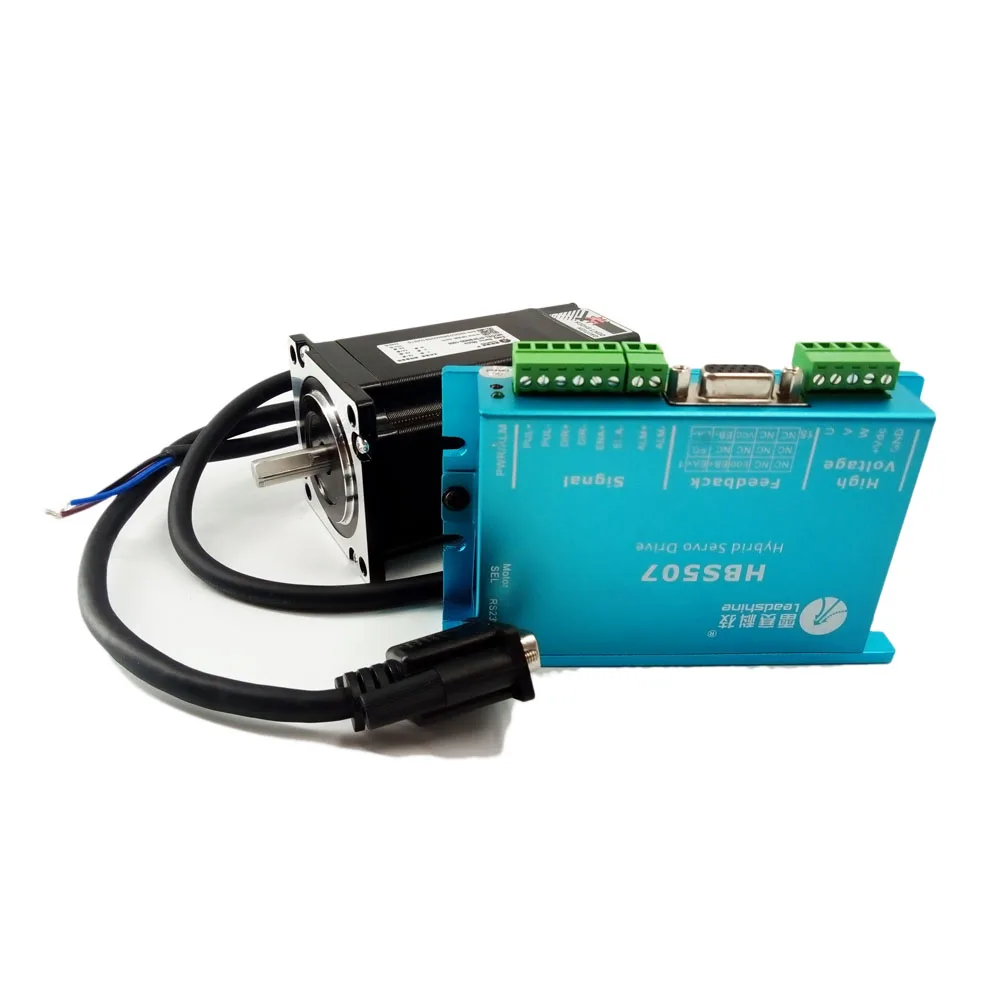

Гибридный сервопривод HBS507

Особенности

Используйте передовую технологию управления замкнутым циклом,

Может управлять 57 Серии Гибридный серводвигатель,

Диапазон микрошаговых настроек: 200-51200

Вход Сигнала: дифференциал/одноконцевой, Импульсный/направленный.

Последовательная связь и оптический изоляционный вход сигнала.

Функция автоматической настройки параметров.

Имеет функцию защиты от перенапряжения, перегрузки по току и ошибок отслеживания.

Параметр

Мин

Типичное

Макс

Блок

Непрерывная Выход ток

0

-

6,0

А

Входная мощность Напряжение

+ 18

+ 36

+ 50

Постоянный ток

Материнскую плату Вход ток

7

10

20

MA

Частота импульсов

0

200

500

КГц

Сопротивление изоляции

500

-

-

МОм

Логический сигнал ток

-

-

50

MA

Использование: Избегайте пыли, масляного тумана и коррозионного газа, 0-50 градусов по Цельсию, 40%-90% влажности.

Размеры: 26,5*69,2*116 мм (Ширина * глубина * высота)

Вес: 280 г

Размер питания постоянного тока: 215*115*50 мм (Д * Ш * В)

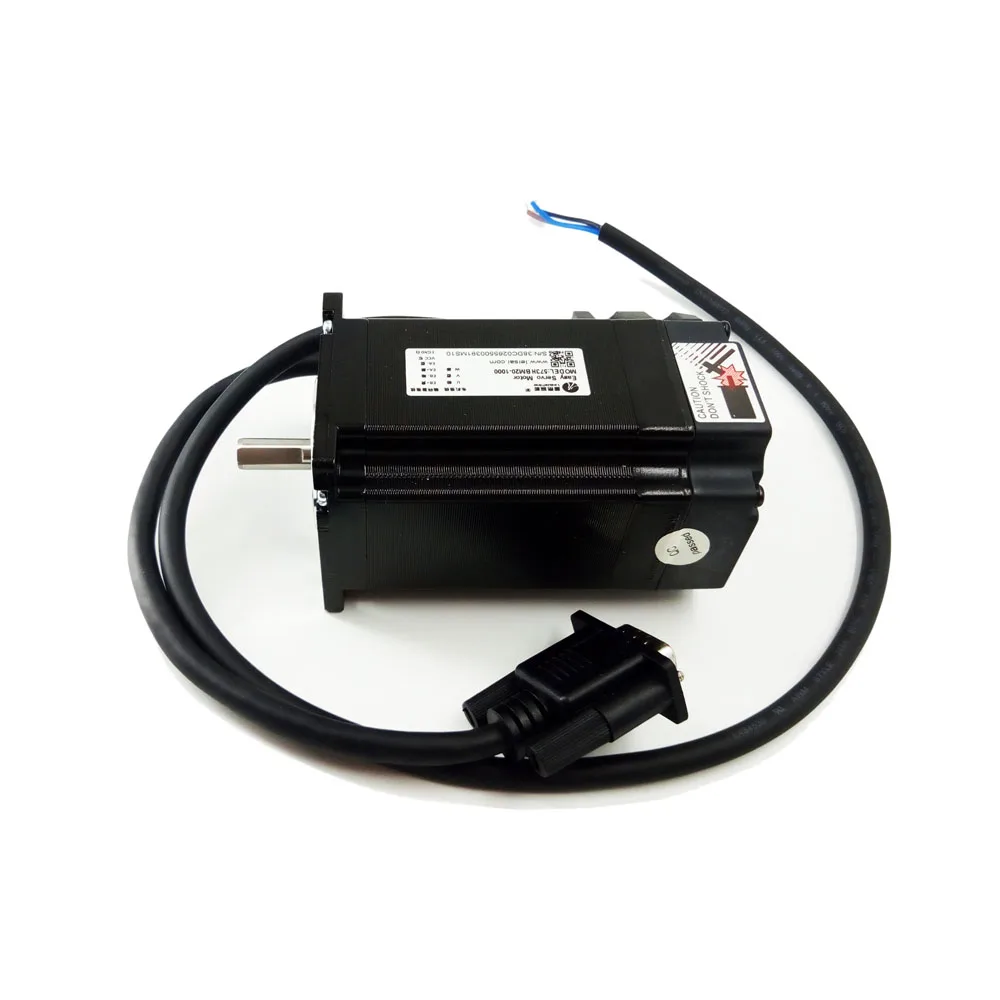

Гибридный сервомотор 573HBM20-1000

Особенности

Встроенный 1000 линейный Инкрементальный фотоэлектрический энкодер,

Высокий выходной крутящий момент

Низкий нагрев и низкий расход энергии.

Он работает плавно, с низким вибрационным шумом.

Быстрая скорость отклика, подходит для частого запуска и остановки.

Технические Параметры

Exotherm:80K

Температура окружающей среды: -10 + 500C; Влажность: макс. 80%

Уровень изоляции: B

Сопротивление изоляции: 100 МОм, мин, 500 В постоянного тока

Выдерживает напряжение: 1000 в перем. Тока, 1 мин

Радиальная Опора: 0,025 мм, макс. (перегрузка 5 Н)

Осевая подача: 0,075 мм, макс. (сверхнагрузка 10 Н)

Мотор

Держательный крутящий момент

Номинальный ток Фазы

Длина двигателя (мм)

В настоящий момент инерции ротора

Вес (кг)

573HBM20-1000

2 n.m

3.5A

97 мм

0,5 кг. cm2

1,4 кг

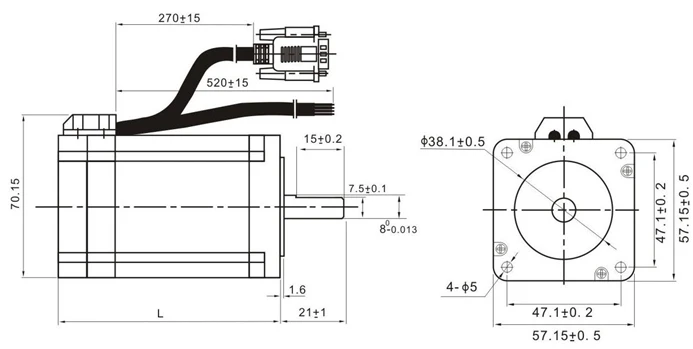

Размер и подключения
