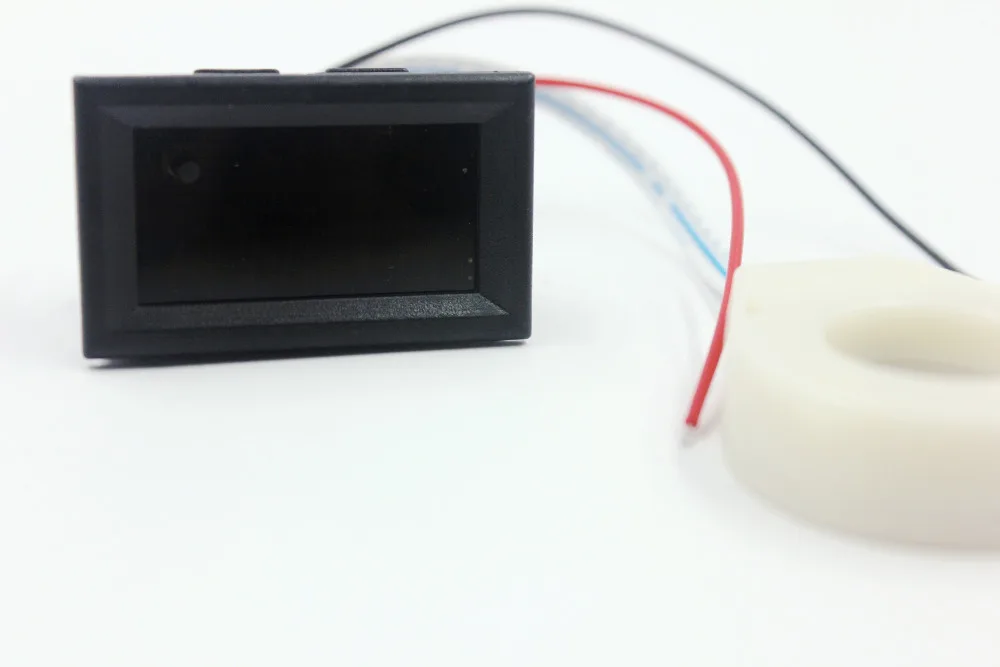

Цифровой кулометр измеритель емкости и аккумулятора постоянный ток 5 120 В

RM1307731648968927

Этот кулометр с эффектом Холла может измерять все виды батареи в процентном соотношении от остаточного электрического количества. Он может отображать «процент остаточного электрического количества»«Зарядная способность» «разрядная способность» «ток» «напряжение». Диапазон напряжения источника питания DC5 ~ 120 В. Это может быть очень удобно для источника питания, вы можете подключить непосредственно к батарее для питания и измерения

Технический параметр кулометра с эффектом Холла

Модель



WLS-DVA100

WLS-DVA200

WLS-DVA400

Постоянная сила тока



0~ 100A

0~ 200A

0~ 400A

В настоящее время Разрешение



0.2A

1A

1A

Точность измерения тока

± 1%

Напряжение диапазон

5~ 120V

Напряжение Разрешение

0,1 V

Напряжение точность

± 1%

Ёмкость диапазон

0~ 999AH

Ёмкость Разрешение

0.1AH

ЁмкостьТочность

± 1%

Панель Размеры

48 мм * 29 мм * 23 мм

Размер среднего отверстия датчика Холла

Φ20mm













































1. Описание подключения

(1) красная линия питания подключена к положительному электроду батареи, черная линия питания подключена к отрицательному электроду батареи.(Примечание: напряжение питания не может превышать 120 в).

(2) Электрический провод проходит через отверстие датчика тока Холла для измерения проходящего тока. Сделайте треугольный знак на датчике в направлении зарядного тока. Когда датчик установлен правильно, положительный ток отображается при зарядке аккумулятора, И отрицательный ток отображается при разрядке аккумулятора. Если нет, то вы установите направление датчика, чтобы сделать обратное, вам просто нужно повернуть датчик с другой стороны.

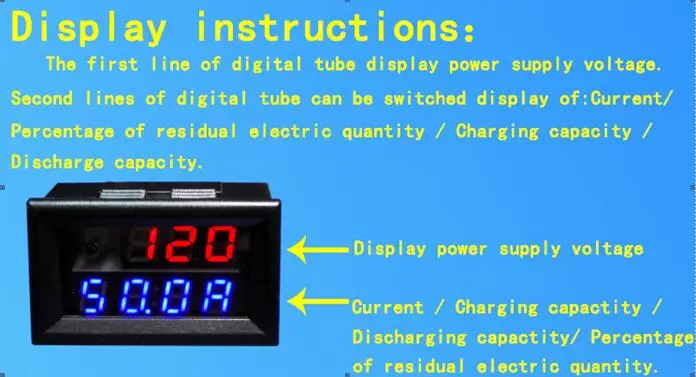

2. Дисплей инструкции

3. Клавиши инструкции по эксплуатации

Кнопка в зависимости от времени, есть три вида функций:

【 1 】short пресс: Нажмите кнопку time: T<1S. Она используется для переключения режима отображения.

【 2 】long пресс: Нажмите кнопку время: 1S<T<4S. Используется для: чистый ток/чистая емкость накопления/процент заполнения остаточной энергии до 100% или до 0%.

【 3 】 супер длинный пресс: Нажмите кнопку time: T>4S. Она используется для ввода меню настройки.



4. Метод переключения режима отображения

В режиме ожидания, короткое нажатие кнопки, вы можете переключаться для разницы в режиме отображения.

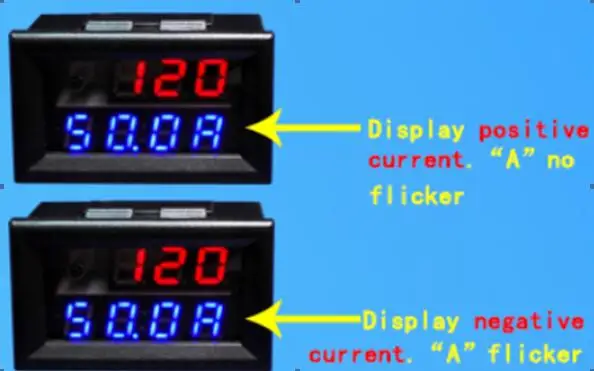

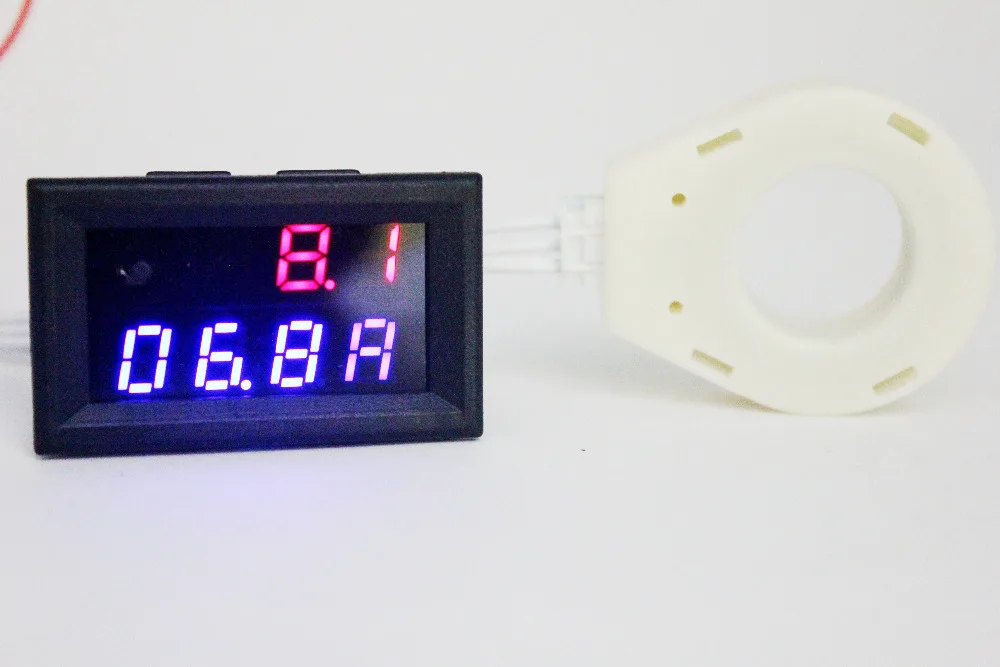

【 1 】Короткое нажатиеКнопка, экран будет отображаться«А»Две секунды. Теперь указан текущий режим отображения. Светодиодный индикатор Справа будет отображать текущее устройство «А» в режиме отображения тока. Текущая единица «А» не мигает при отображении положительного тока, а отрицательный ток постоянно мигает.

В режиме текущего отображения, длинное нажатие кнопки будет очищено от тока. (Примечание: он должен быть при нулевой силе тока при очистке).

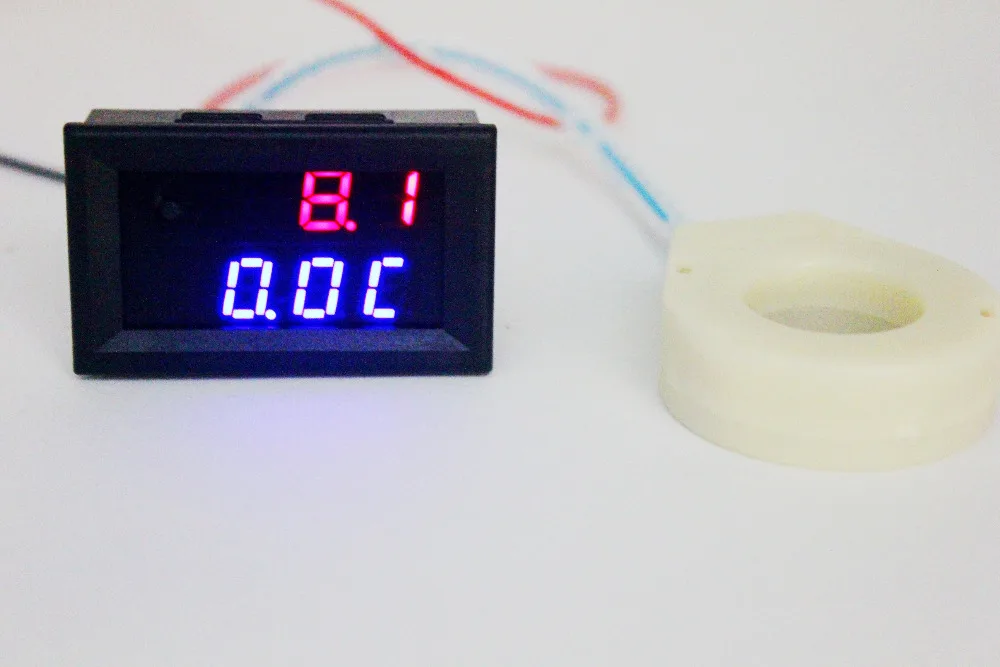

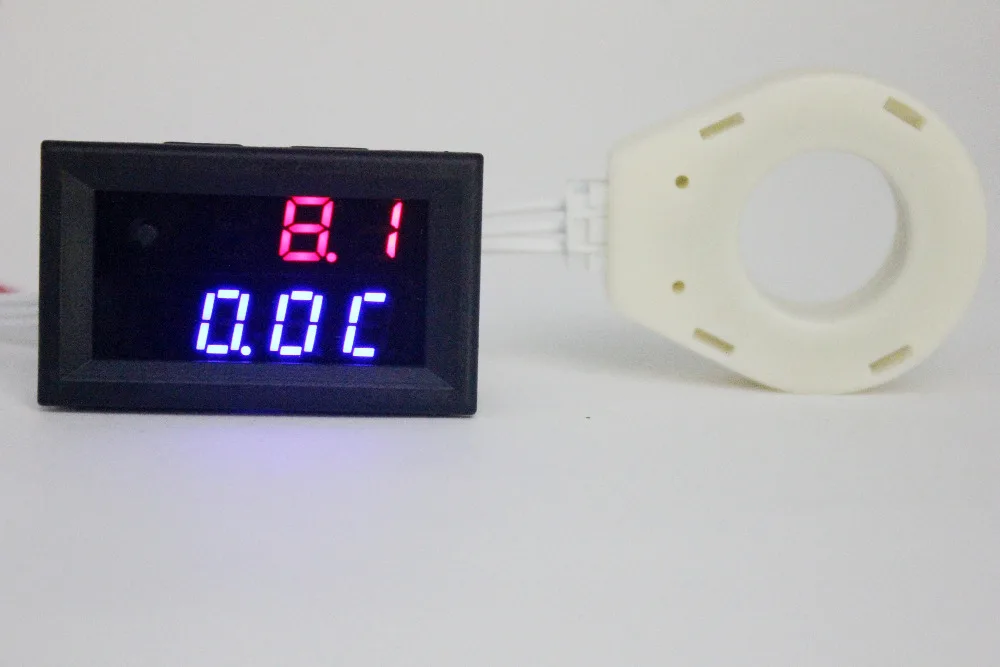

【 2 】Короткое нажатиеКнопка снова, экран будет отображаться«А»Две секунды. Теперь указан режим отображения кумулятивной емкости переднего тока. При отображении положительной мощности Светодиодный индикатор будет отображать «C», и этот «C» не будет мигать. (Примечание: Единица значения емкости-AH).

При отображении положительного значения емкости, длительное нажатие кнопки может быть чистым совокупным положительным значением

【 3 】Короткое нажатиеКнопка снова, экран будет отображаться"-Ах»Две секунды. Теперь отображается режим отображения совокупной емкости отрицательного тока. При отображении отрицательной емкости светодиодный индикатор будет отображать «C», и этот «C» будет мигать. (Примечание: Единица значения емкости-AH).

Когда отображается значение отрицательной емкости, длительное нажатие кнопки может быть чистым совокупным отрицательным.

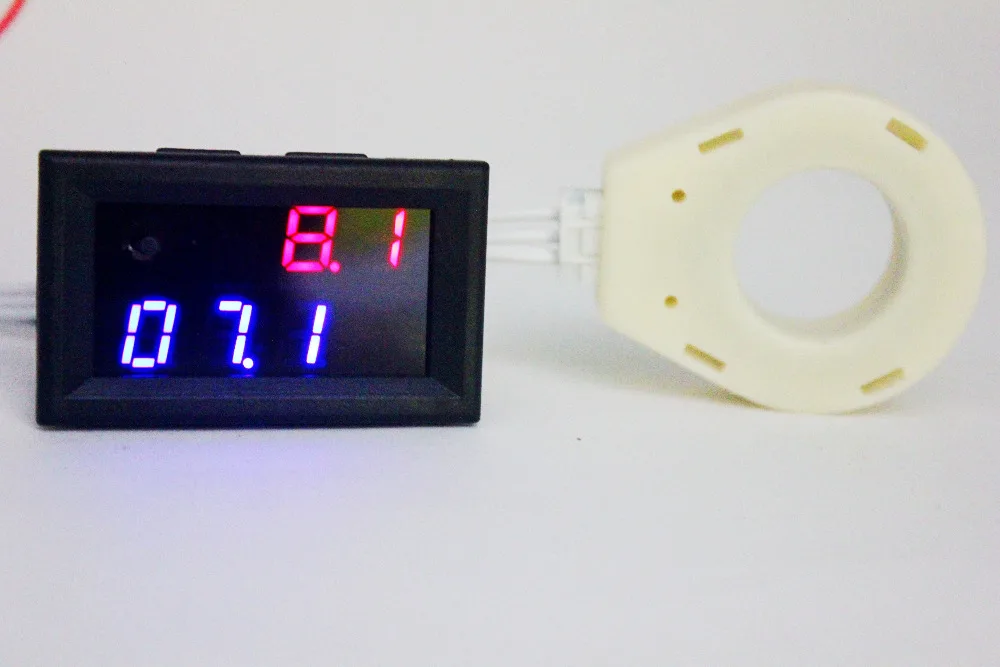

【 4 】Короткое нажатиеКнопка снова, экран будет отображатьсяПерсональные компьютерыДве секунды. Означает, что сейчас режим отображения процентного соотношения остаточного электрического количества. При отображении процентного соотношения остаточного электрического количества светодиодный индикатор будет отображать «☰”. Он будет кататься на лошади, когда ток зарядки более 0,5a.

Когда отображается процент остаточного электрического количества, длинное нажатие кнопки будет чистым процентом от остаточного электрического количества до 0% или заполните его для 100%

【 5 】Короткое нажатиеКнопка снова, экран будет отображаться«ПК»Две секунды. Означает, что сейчас это режим отображения вращения, он будет отображать процент остаточного количества электроэнергии и тока. Цикл-три секунды.

5. Метод настройки номинальной емкости аккумулятора и процент батареи автоматически заполняют Метод настройки значения напряжения



В режиме ожидания,Супер нажмите и удерживайте кнопкуКнопка(Примечание: более четырех секунд)Затем после того, как вы отпустите кнопку, вы войдете в меню набора. В этом меню вы можете нажать короткую кнопку, чтобы переключить «1-C» или «2-U». Его функция заключается в том, чтобы установить номинальную емкость аккумулятора «1-C». Его функция заключается в том, чтобы установить автоматическое напряжение питания «2-U». ИНажмите и удерживайте кнопкуНажмите кнопку, чтобы войти в функциональное меню вашего выбора.

【 1. Введите «1-C» в меню настроек номинальной емкости аккумулятора, светодиодный индикатор мигнет на дисплее «XX.XC». И затем нажмите кнопку, значение всегда будет увеличиваться. Затем отпустите кнопку, нажмите кнопку снова значение всегда будет уменьшаться. До тех пор, пока не установите нужное вам значение. Когда не нажимайте кнопку в течение пяти секунд, экран перестанет мигать и сохранит данные о номинальной емкости.

【 2. Введите «2-U» процент батареи автоматически заполняет меню настроек напряжения, светодиодный индикатор мигнет на дисплее «XX. Сюй». И затем нажмите кнопку, значение всегда будет увеличиваться. Затем отпустите кнопку, нажмите кнопку снова значение всегда будет уменьшаться. До тех пор, пока не установите нужное вам значение. Когда не нажимайте кнопку в течение пяти секунд, Экран перестанет мигать и сохранит данные о значениях напряжения. Предположим, что это значение напряжения устанавливается на максимальное значение напряжения, когда аккумулятор заряжен полной мощностью. Когда это напряжение было установлено, после полной зарядки, Оставшаяся мощность аккумулятора будет автоматически заполнена процент был 100%. Эта функция может быть удалена от пользователя, чтобы вручную заполнить процент батареи для 100%.

Почему необходимо иметь автоматическое заполнение? Из-за того, что заряд и разрядка потребления не равны, поэтому цикл заряда разряда через несколько раз оставшегося заряда батареи процент не является точным, поэтому необходимо автоматически заполнять функцию

Посылка включает в себя:

1 шт. метр

1 шт. зал Сенсор
