433 МГц передатчик ж/пульт дистанционного управления Al чехол FPV усилитель 16-канальный удаленного Управление расширенного диапазона Поддержка SBUS1 / PPM / PWM + 16ch приемник

Особенности:
-Поддержка высокоскоростной широкополосной частоты 240 м-930 м (регулируемая, по умолчанию 433 МГц, включает в себя частоту 400-470 м, другие полосы должны быть заменены на соответствующий диапазон антенны. Всего восемь полос, каждая полоса может настроить до 24 каналов точки скачка.)
-Корпус передатчика обрабатывается алюминиевым сплавом оболочки измельчения, поддержка 100 мВт до 2 Вт регулирования мощности. Передатчик поддерживает 2S-6S (7V-24V) Широкий источник питания напряжения, реверс не будет гореть.
-Поддержка управления реле, то есть множество передатчиков могут быть подключены к одному приемнику, а также поддерживает один передатчик к нескольким приемникам.
-Одна функциональная кнопка может установить все функции передатчика

Совместимость продукта:
Поддержка JR, FUTABA, WFLY, Fuss, Walkera, Melody, компьютерные симуляторы и так далее. Если у вас есть аналоговый интерфейс с дистанционным управлением, можно использовать режим ввода PPM, режим переадресации PWM совместим со всеми удаленными планетами. Режим переадресации PWM-это превратить ваш оригинальный приемник 2,4G (не обязательно приемник 2,4G, он может быть 72 м и т. д.) сигнал в сигнал 433, а затем отправляется на большее расстояние, таким образом, вы не можете изменить какой-либо оригинальный пульт дистанционного управления, вы также можете ходить, удерживая пульт дистанционного управления.

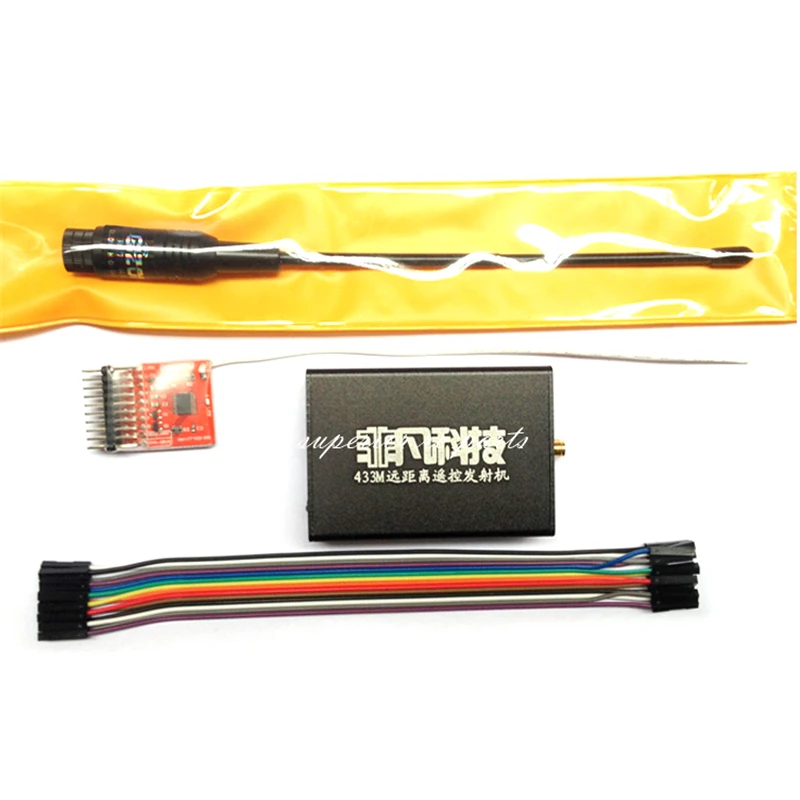

Packged включает в себя:
Пожалуйста, проверьте следующую картинку.

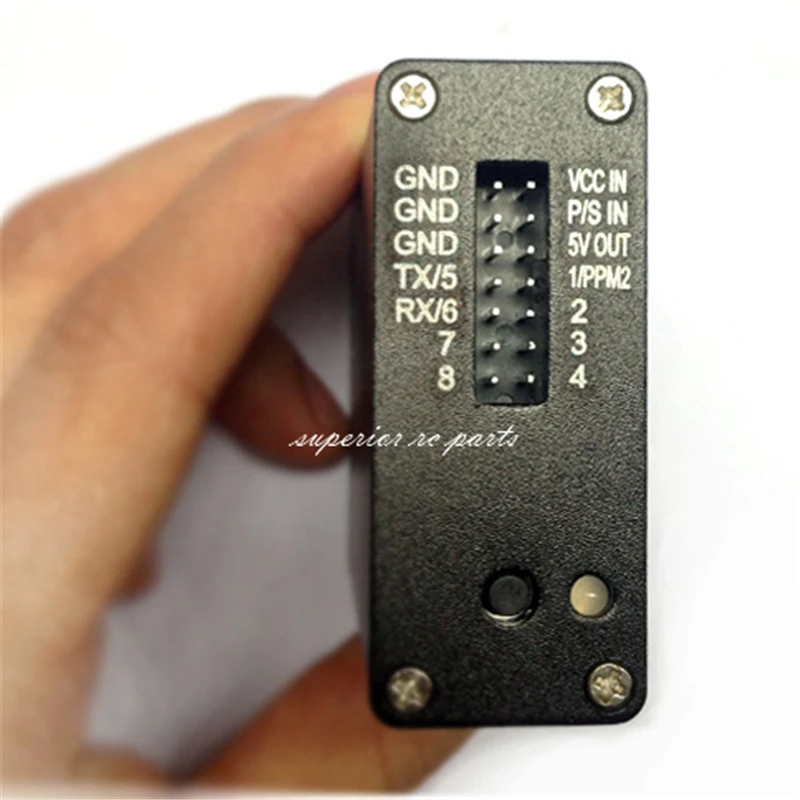

Определение типа:
GND = заземление (3 GNDs внутри передатчика подключен)
VCC IN = вход источника питания передатчика (поддержка 3S-6S, рекомендуемый 3S, 2s-передатчик не может работать идеально)
P / S IN = PPM или SBUS вход сигнала (PPM сигнал и SBUS Автоматическая идентификация)
Выход 5 В = выход 5 В (источник питания для переданного приемника 2,4G)
1 / PPM2 = PWM вход 1 канал (если PPM2 открытый, это PPM2 вход pin)
2 = входной канал PMW 2
3 = входной канал PMW 3
4 = входной канал PMW 4
TX / 5 = входной канал PMW 5 (при обновлении Подключите USB к TTL кабелю к pin RX)
RX / 6 = PMW 6 входных каналов (при обновлении Подключите USB к TTL кабелю к pin TX) 7 = PMW входной канал 7
8 = входной канал PMW 8
Метод настройки общей функции: Примечание: передатчик должен быть правильно подключен к любому из сигналов PPM, PWM, SBUS перед управлением частотой или установкой защиты управления. (1) Метод настройки частоты одного приемника: Нажмите кнопку передатчика, пока не замигает синий светильник, а затем включите приемник (синий светильник передатчика прекратит мигать означает успех) (2) настройки защиты вне контроля: Сначала установите все каналы дистанционного управления в том состоянии, в котором вы хотите, чтобы приемник выходил, когда он был вне управления, а затем нажмите кнопку передатчика, пока красный светильник, И затем включите приемник (красный светильник передатчика останавливает мигание означает sucess, Примечание: необходимо установить частоту, затем установить вне контроля защиты) (3) Метод настройки частоты нескольких приемников: Установите Первый приемник в соответствии с «методом настройки частоты одного приемника», другие приемники, пожалуйста, выполните следующие методы: удерживайте кнопку передатчика до тех пор, пока оранжевый светильник не загорится, а затем включите приемник (оранжевый светильник передатчика прекратит мигать означает успех), восстановите настройки по умолчанию: 1. Передатчик для восстановления настроек по умолчанию: непрерывное нажатие кнопки 4 раза, красный светильник мигает один раз, затем нажмите кнопку более 1 секунды, пока красный и синий светильник не загорится. 2. Приемник для восстановления настроек по умолчанию: в чехол отключения питания, укорочение приемника 7-8 канального сигнала, а затем Питание приемника, затем светильник мигнет 2 секунды, чтобы восстановить успех.
