Умный регулятор уровня воды 10 А 220 В|Датчики расхода| |

RM1307731645734819

Тип: DF-96ED обновленная версия
Рабочее напряжение: 220 В переменного тока/50 Гц

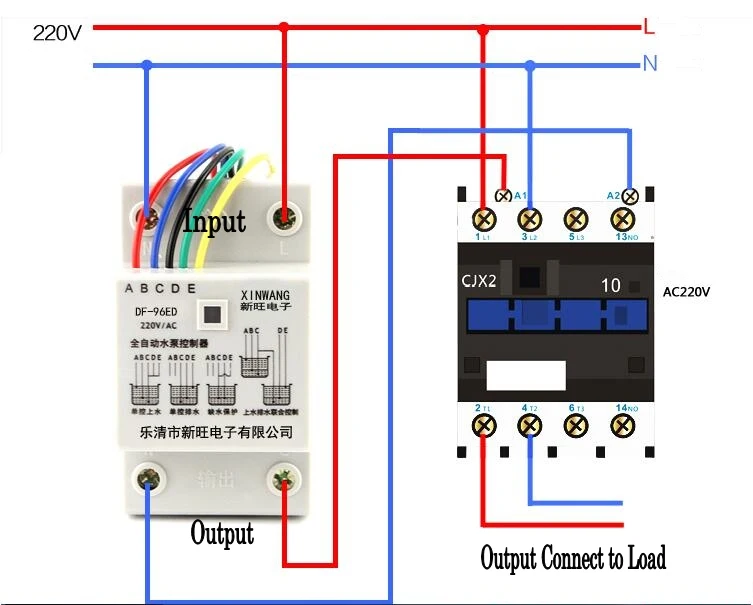

Максимальный ток: 10A (Используйте задержку 30A)

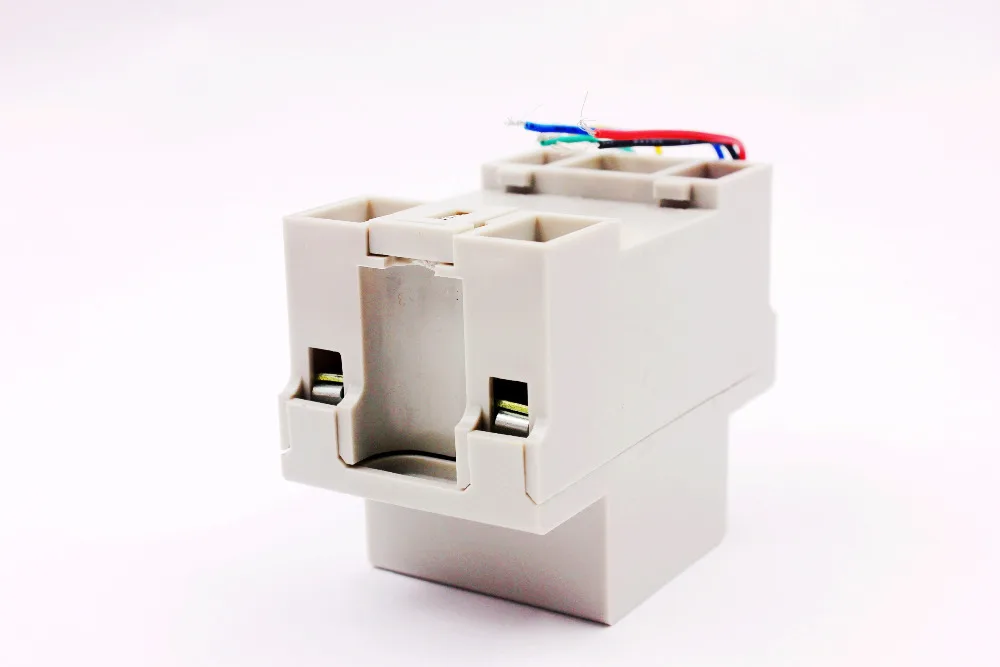

Установка: Din рейка
Мощность consumption≤ 2 Вт
Сигнал передачи: 500 м
Размер: 126*88*51 мм

Посылка включает в себя:

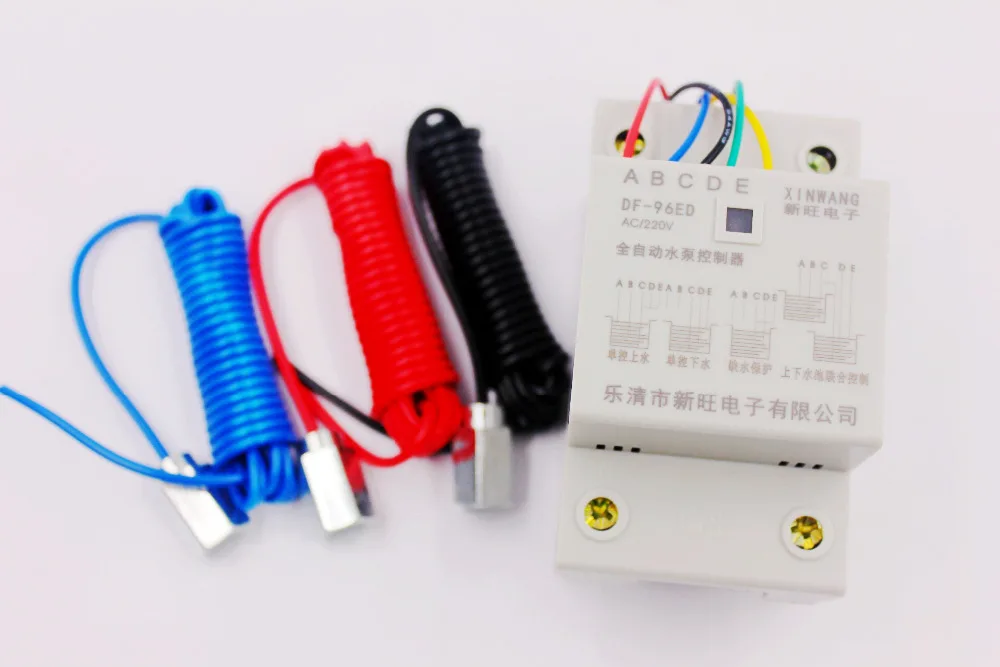

2015 г. 1 предметАвтоматический регулятор уровня воды

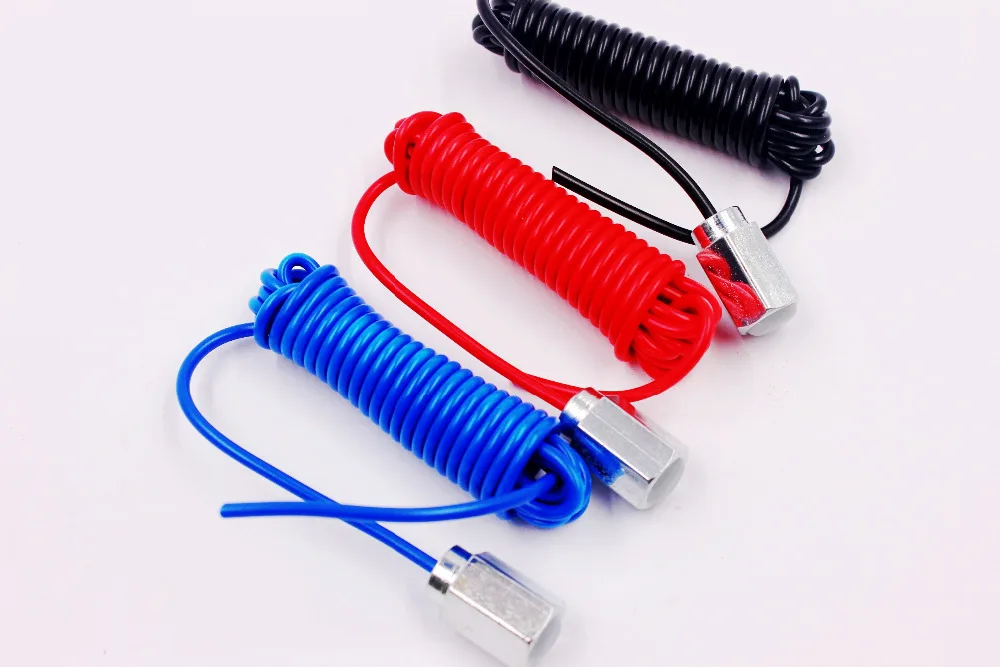

3 шт. 200 см Сенсор



Инструкции по установке одноконтрольного бассейна (для хранения воды), показанные на рис. 1



A (красный)-верхняя точка контроля уровня воды. Когда уровень воды достигает точки, Датчик сенсорной воды и контроллер могут остановить насос авто. B (синий)-нижняя точка контроля уровня воды. Когда уровень воды выключается, Зонд вне досягаемости воды и контроллер может начать насос автоматически. C (черный)-должны быть размещены в нижней части бассейна в качестве общей линии. D (зеленый) и E (желтый) соединены с C (черный). Инструкции по установке одноконтрольного пула (сливной воды), показанные на рис. 2.

E-верхняя точка контроля уровня воды. Когда уровень воды достигает точки E, Датчик сенсорной воды и контроллер могут запускать насос автоматически. D-понижение уровня воды. Как уровень жидкости получает от точки D, Датчик недоступен для воды и контроллер может остановить насос автоматически. C-должен быть помещен в нижней части бассейна в качестве общей линии. A & B-отключен Инструкции по установке системы защиты от воды, показанные на рис. 3.

C & D-понижение уровня воды. Когда уровень воды сойдет с этой точки, C или D зонд вне досягаемости воды и контроллер может остановить насос авто. E & C-короткое Подключение; A & B-отключен Инструкции по установке пула, указанные на рис. 4.

A-верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик сенсорной воды и контроллер могут остановить насос автоматически. B-понижение уровня воды в бассейне. Когда уровень воды выключается, зонд выходит из досягаемости воды и контроллер может начать насос автоматически. C-должны быть расположены в нижней части бассейна вверх и вниз в качестве общей линии. D-понижение уровня воды в пуле. Когда уровень воды выключается с точки D, датчик недоступен и контроллер может остановить насос автоматически. E-верхняя точка контроля уровня воды в пуле. Когда уровень воды достигает точки E, датчик достигает воды, и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, точка E отключена



Используется для решения проблемы:

1. Питание, но без работы: A. Проверьте, включен или нет красный индикатор. Если нет, сделайте соединение достаточно хорошим; 2. Когда уровень воды выше или ниже зондов, но насос не запускается и не останавливается на авто, пожалуйста, проверьте это следующим образом. A. Находится ли зонд слишком высоко или низко, так что уровень воды может достигать или недоступен для него; B. Соединение верхней и нижней линии или зонда происходит из-за ошибки или короткого подключения; C. Проверить зонд, является ли он ржавчиной или нет или соединение достаточно хорошее. D. C-проверьте общую линию, находится ли она в нижней части бассейна.
