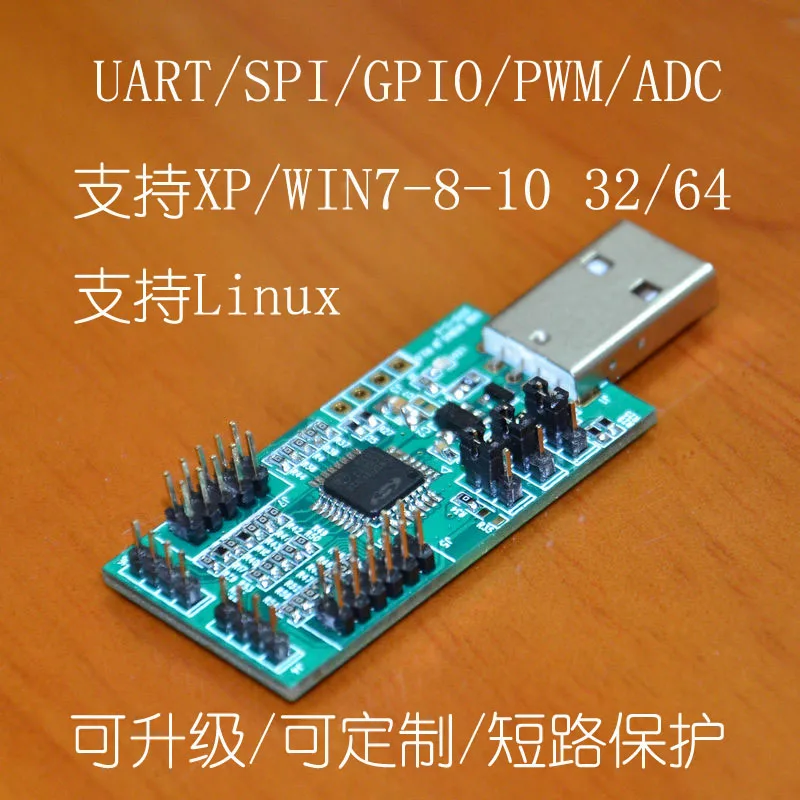

USB к UART I2C SPI (с 4 ADCs PWMs 8 Digital IO и nRF2401 тестовое программное обеспечение)|Соединители| |

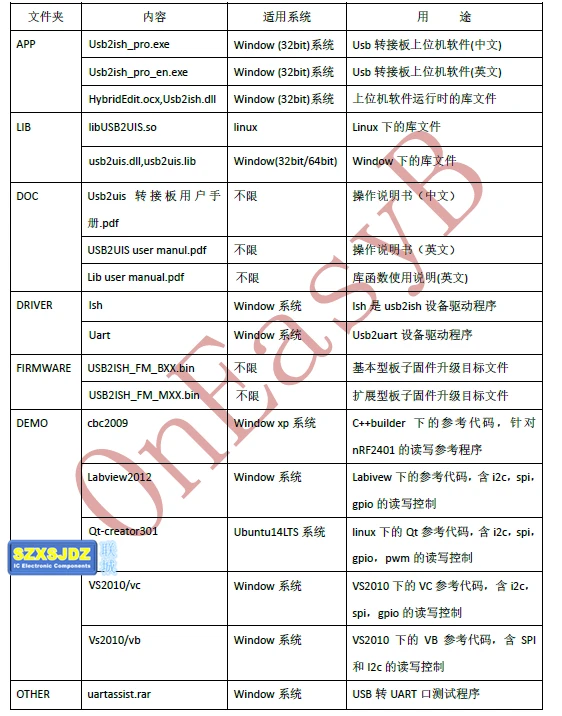

Инструменты передачи USB, всегда есть подходящий для вас: 1> USB для UART, I2C, SPI (с 4 ADCs, 4 PWMs, 8 Digital IOs) 2> USB к UART, I2C и SPI Triad Board 3> высокоскоростной коммуникационный модуль USB-SPI (поддерживает режим master-slave, с четырьмя IO) 4> CSR Bluetooth отладчик скачать Программирование писатель USB в SPI USB-SPI 5> USB последовательный порт для I2C/SPI USB Последовательный порт для UART платы прозрачный модуль передачи поддержка Linux 6> USB К I2C/IIC/SMBus плата адаптера 7> USB к UART/PL2303 модуль обновления последовательного порта [Ссылка для загрузки программного обеспечения] H ttp:/pan.baidu.com/s/1hshVvgg

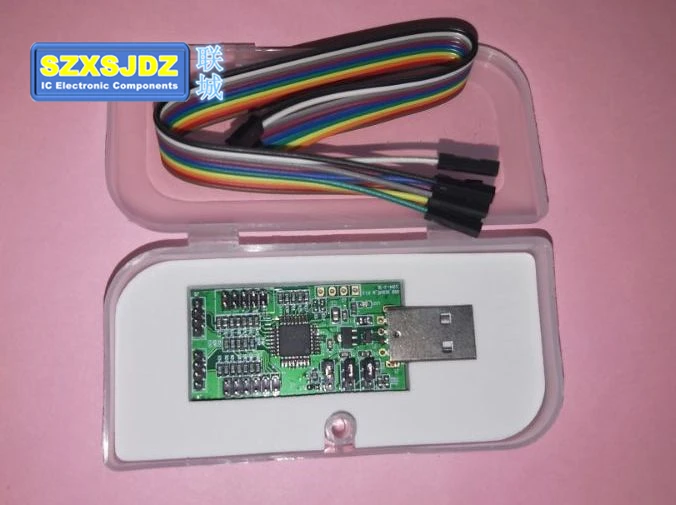

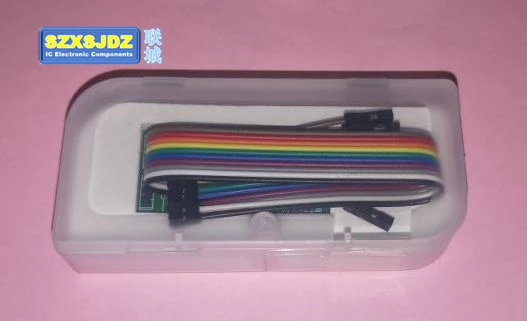

[Содержимое упаковки]

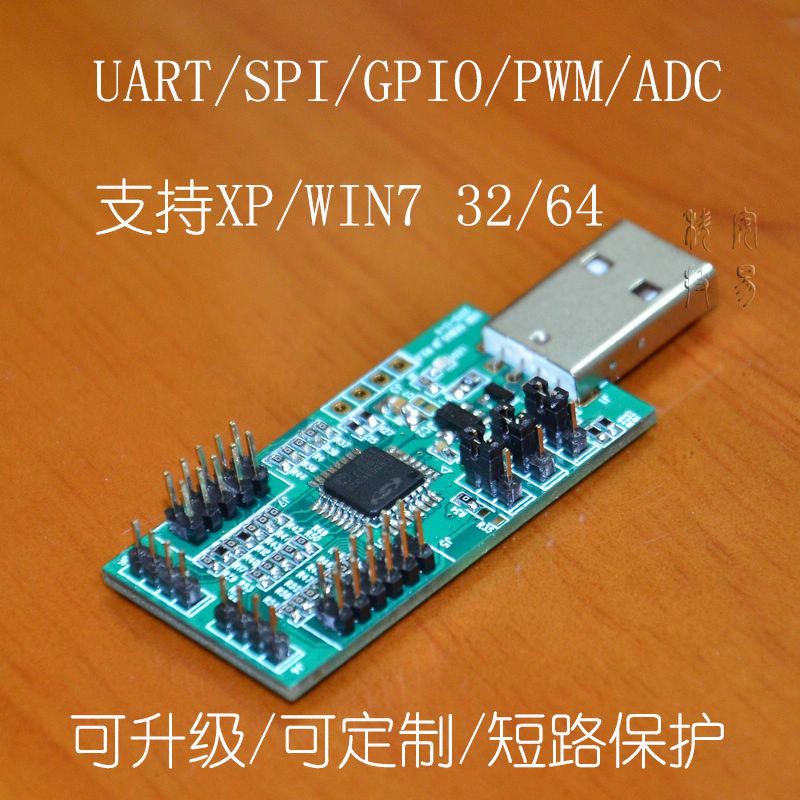

[Введение] Плата адаптера USB2UIS-это практичная и удобная Многофункциональная плата преобразования, Она интегрирует USB в UART, USB в I2C, USB в SPI интерфейс, USB в ADC, USB в PWM, интерфейс USB-GPIO. Программное обеспечение ПК удобно связывается с устройствами с UART, I2C, SPI и т. д., с контролируемым ADC выборкой, PWM и GPIO выходами. Особенности системы: 1> Дополнительное 3,3 В и 5 В Выходное напряжение. 2> Самовосстанавливающиеся предохранители для предотвращения перегрузки по току. 3> скорость передачи данных USB2.0. 4> с демонстрационным программным обеспечением для справки добавьте специальное тестовое приложение скандинавских стран RF2401. 5> Три режима чтения и записи (руководство, таймер и прерывание). 6> предоставить DLL интерфейс для стороннего развития. 7> Поддержка USB в UART порт приложения под Linux 8> Прошивка может быть обновлена через usb-кабель компьютера, и программное обеспечение может быть обновлено, чтобы решить проблемы технического обслуживания. Для специальных применений, его также можно настроить. 9> добавлен справочный код VB, VC, labview, QT, c + + builder. 10> добавлен новый SPI Slave приемник. 11> новый драйвер содержит цифровые подписи и поддерживает системы XP, win7, win8, win10 (32, 64 бит) и linux. 12> Один серийный номер устройства, который поддерживает одновременный доступ к нескольким устройствам. 13> добавлен самотест SPI и автоматический поиск адреса устройства I2c. 14> Добавлено 25 серий SPI flash чтение и запись. 15> добавлена Загрузка файлов шестигранного формата и смешанного редактирования и отображения шестигранных и текстовых режимов. Особенности интерфейса: 1> UART скорость передачи данных до 230400 2> скорость передачи данных I2C может быть настроена до 800 k, поддержка чтения и записи с помощью прерывания 3> скорость передачи данных SPI может быть установлена до 12 м максимум, поддержка чтения/записи с прерыванием и контролем расширенного CE, четыре режима настройки (фаза и полярность), и поддержка получения в качестве раба 4> 10 бит ADC Точность выборки и 200 K частота выборки, четыре канала могут быть настроены для одиночных и дифференциальных входов 5> 8 цифровых входов и выходов ввода/вывода, один выход ввода-вывода расширения и один вход ввода-вывода прерывания 6> четырехканальный ШИМ Частотный выход, частота до 100 K рабочий цикл регулируется. Использование: Отладка оборудования, тестирование производства. Управление беспроводным модулем, управление светодиодами и т. д. 【Outline】

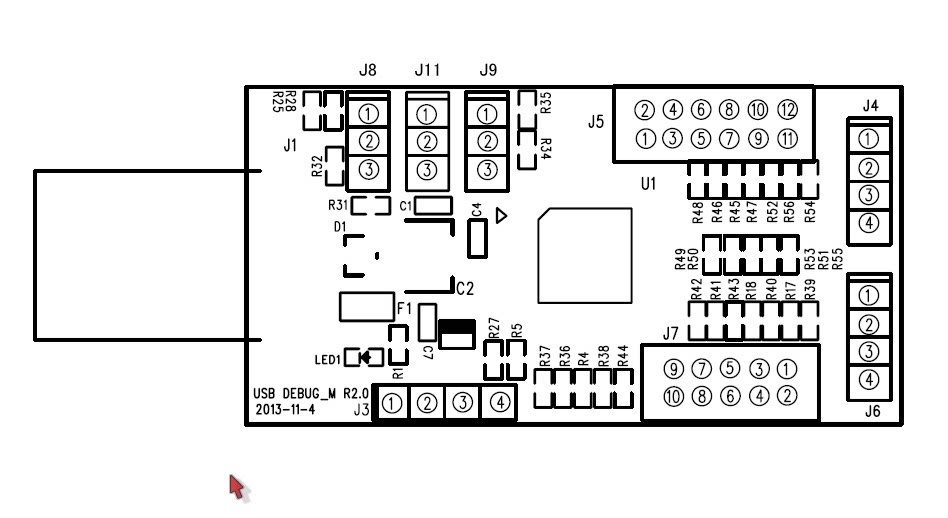

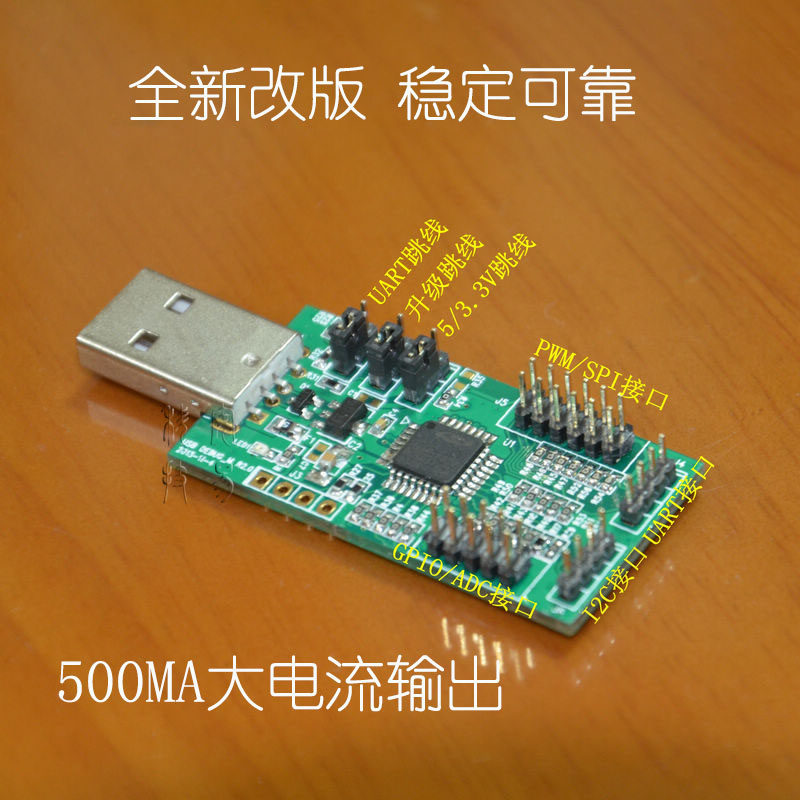

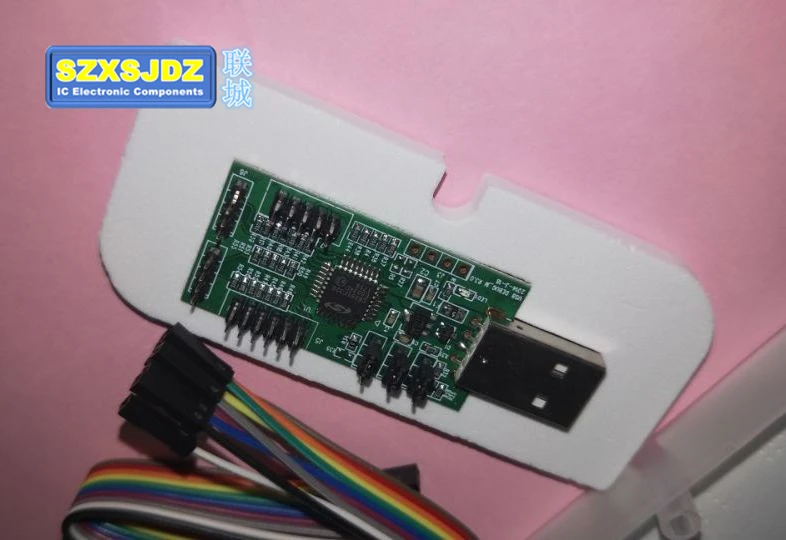

Передняя планировка

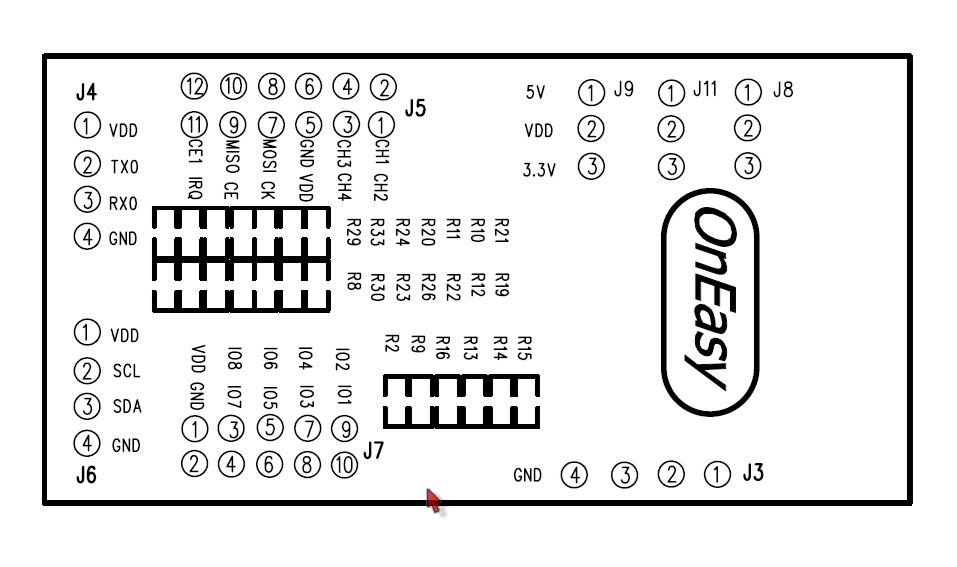

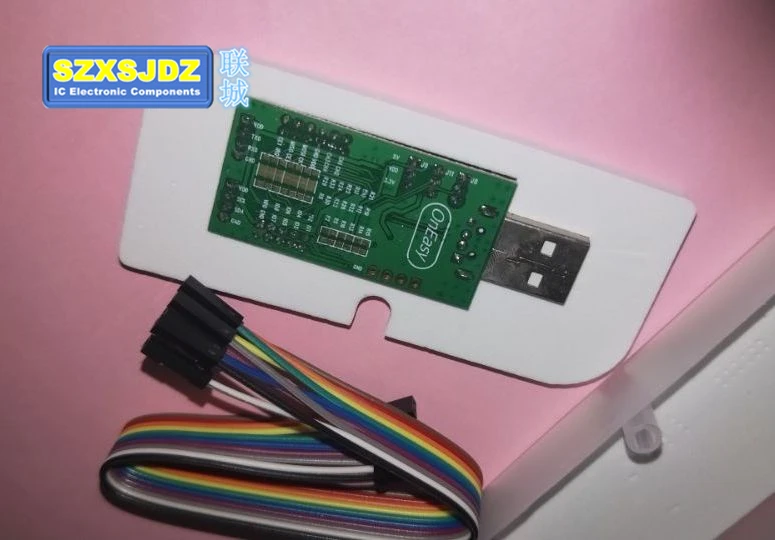

Задний Шелковый экран

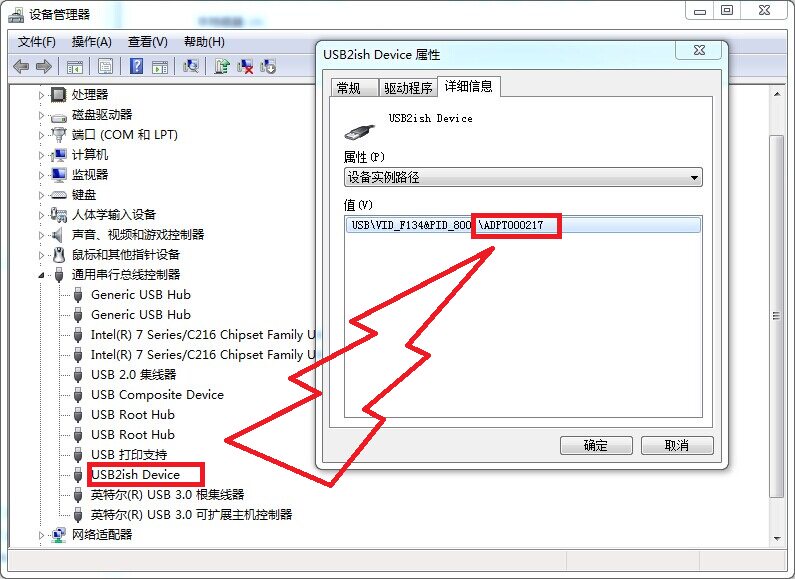

【Features】 1> уникальный серийный номер устройства поддерживает одновременный доступ к нескольким устройствам и не вступает в коллизии друг с другом.

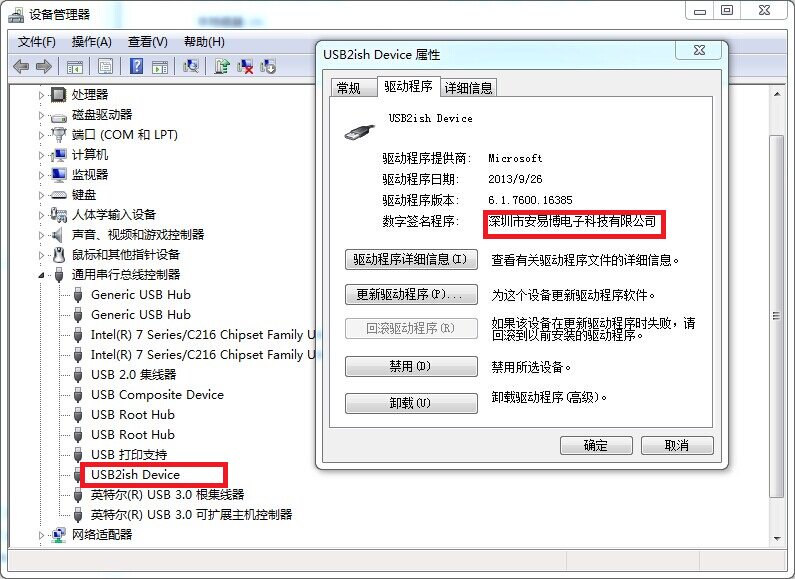

2> Новый драйвер, сертифицированный Microsoft digital signature, win7 и win8, WIN10 (32-64-бит).

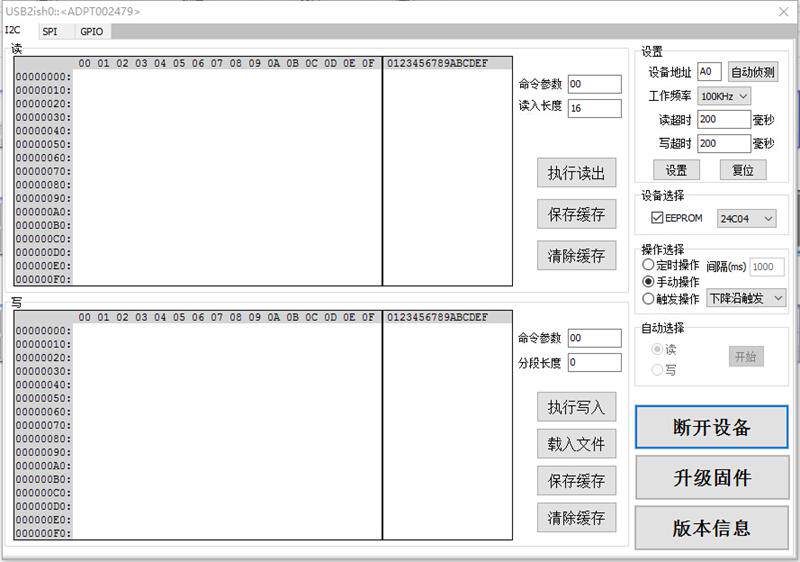

[Интерфейс чтения и записи программного обеспечения] 1> интерфейс чтения и записи устройства I2C

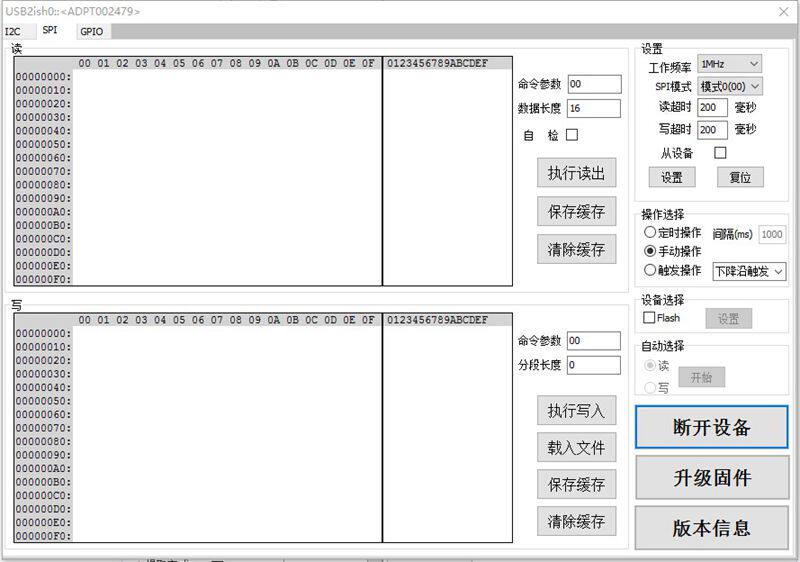

2> SPI интерфейс чтения и записи

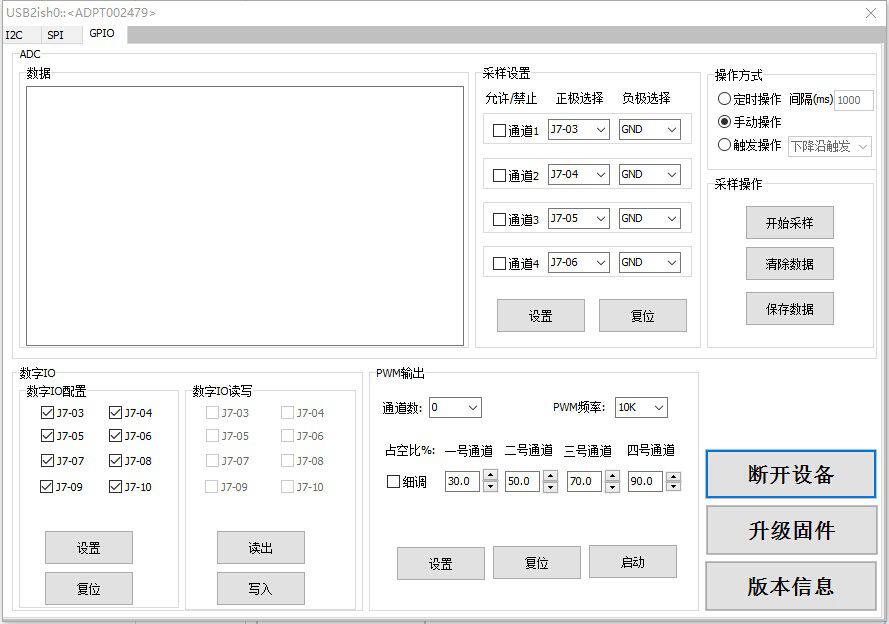

3> GPIO интерфейс чтения и записи

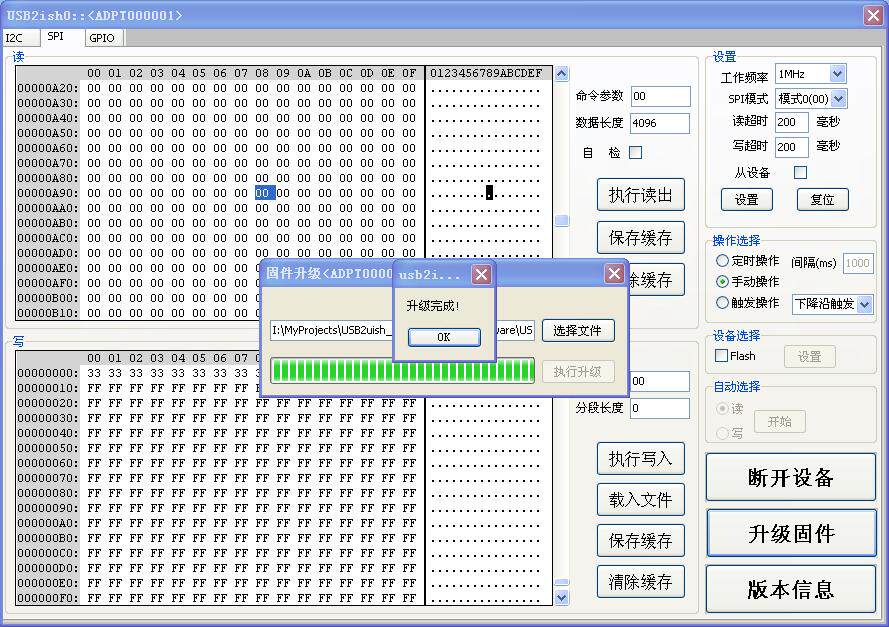

4> интерфейс обновления прошивки



5> версия программного обеспечения и техническая поддержка информации

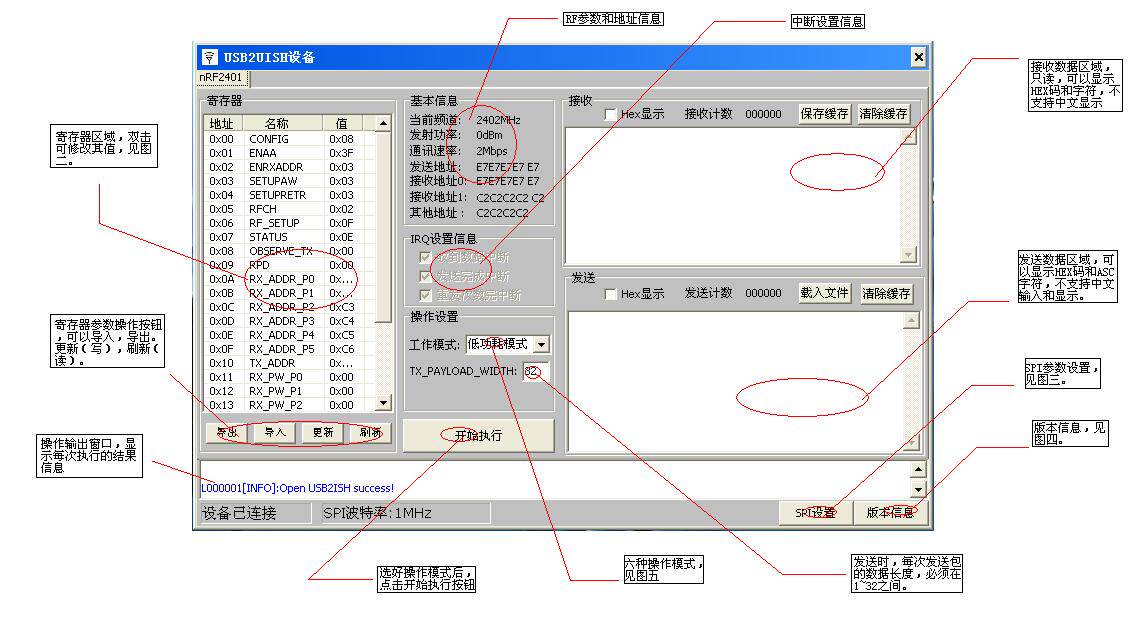

[Демонстрационная программа работы] Ниже показаны функции чтения и записи беспроводного модуля nRF2401: Рис. "1" основной интерфейс операции

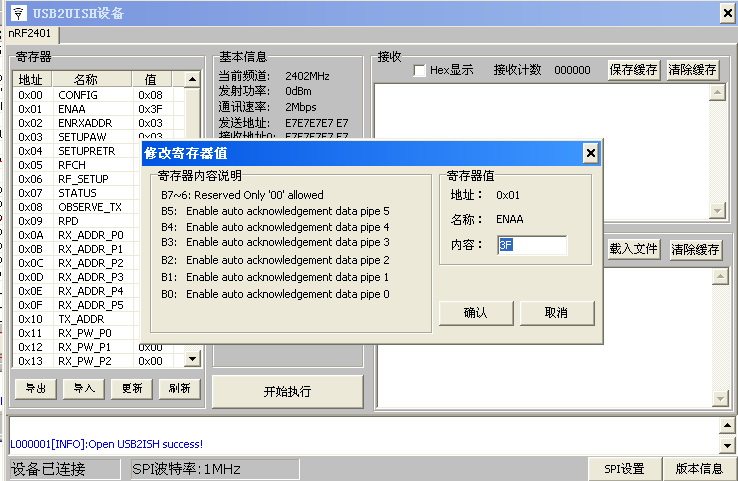

Рис. "2" интерфейс редактирования значений регистра

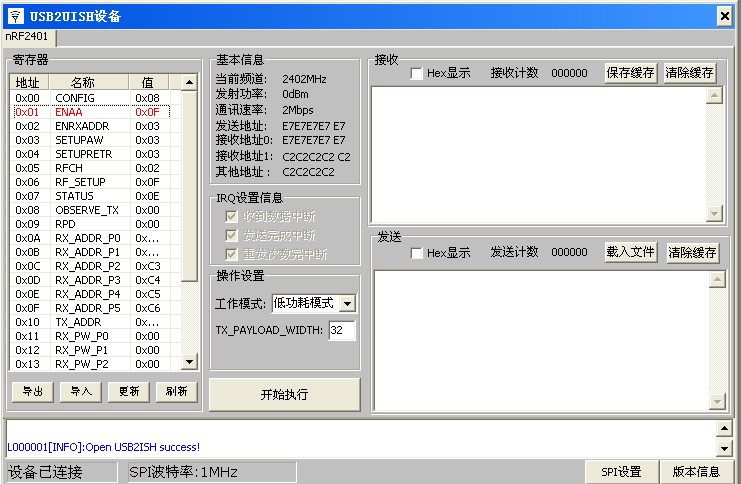

  Если значение изменено, чтобы отличаться от исходного, нажмите кнопку подтверждения, чтобы изменить соответствующий дисплей на красный (как показано ниже). Нажмите кнопку обновления в это время, чтобы изменить значение регистра беспроводного модуля. После успеха цвет шрифта снова меняется на черный.

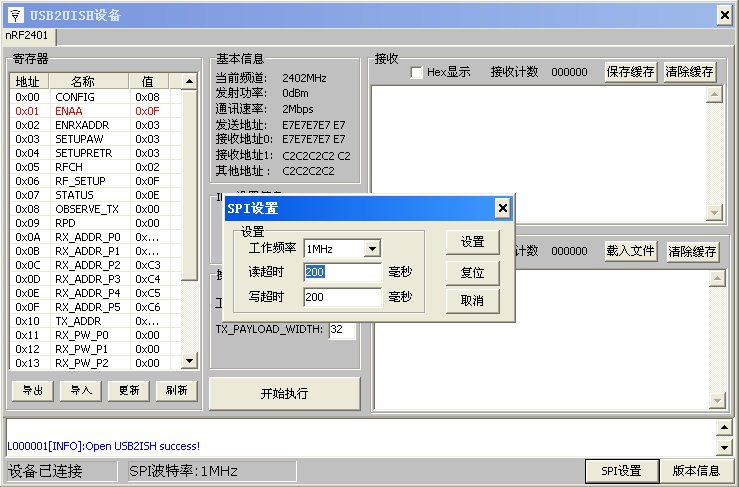

На рисунке «три» правой кнопкой мыши можно установить настройки SPI для параметров SPI

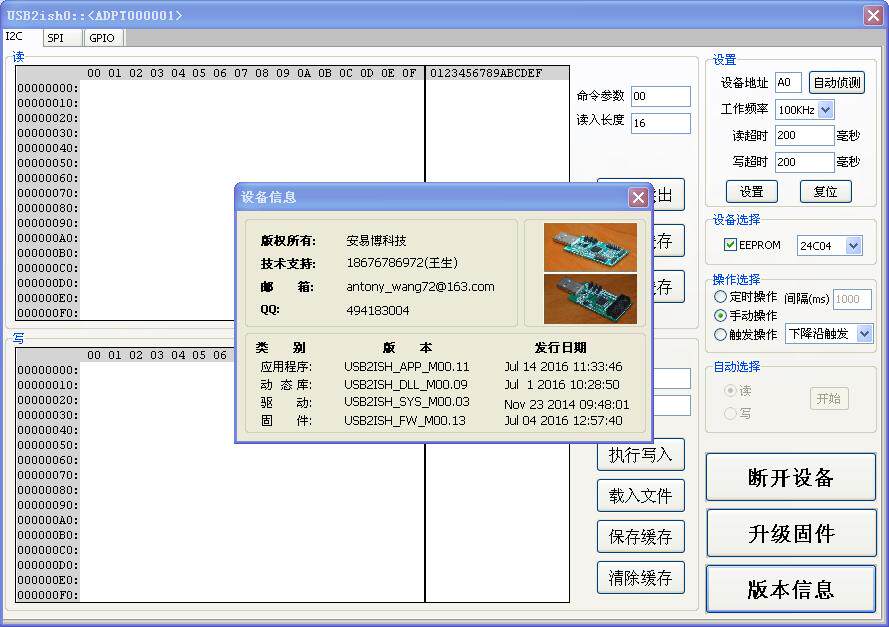

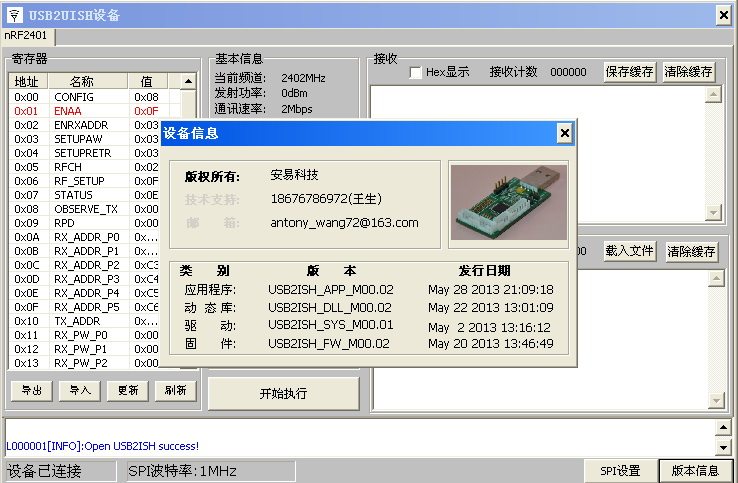

Нажмите на кнопку «Информация» в нижней правой версии рисунка 4, чтобы увидеть информацию о версии программного обеспечения. Содержание может отличаться от того, что показано на рисунке. Фактический интерфейс программного обеспечения, который будет загружен, имеет преимущественную силу.
