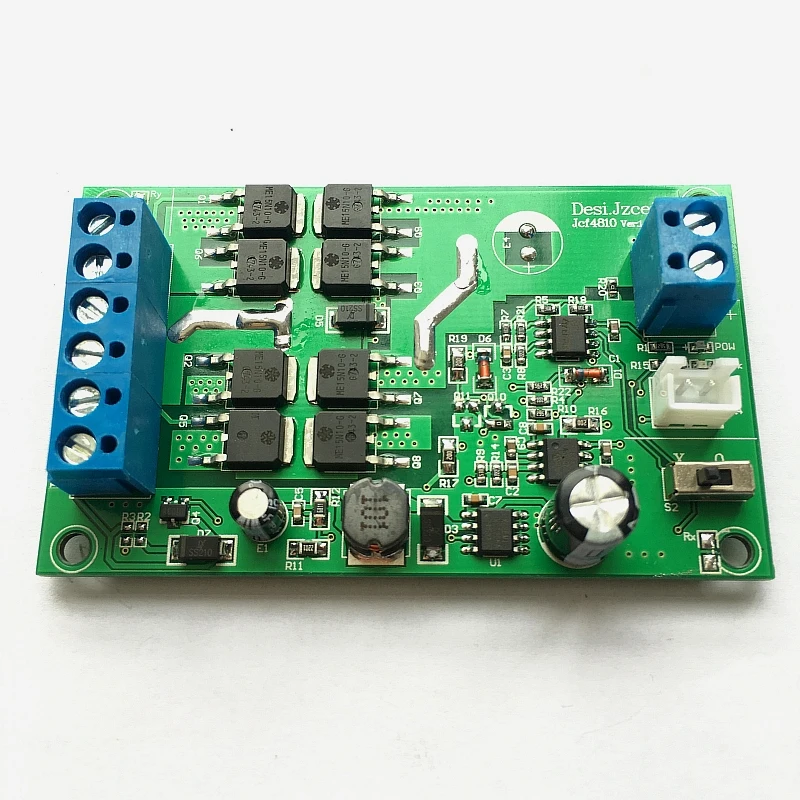

Вентилятор автоматический с 4 проводами 12/24/48 В 12 а|Контроллер двигателя| |

RM1307731646915677

Использование технологии модуляции PWM для достижения скорости контроля температуры вентилятора, промышленной программы, простой в использовании, стабильный и надежный, особенно подходит для использования на открытом воздухе без присмотра корпуса шкафа!! Есть две основные функции:

1. Регулятор контролирует скорость вентилятора на основе обнаруженной температуры. Чем выше температура, тем быстрее скорость. Когда температура ниже 30 градусов, регулятор контролирует вентилятор, чтобы остановить работу. Когда скорость выше 30 градусов, вентилятор запускается с низкой скоростью. Если температура продолжает расти, скорость вентилятора будет медленно увеличиваться. Когда температура поднимается до 50 градусов, вентилятор будет работать на полной скорости. Когда температура начинает падать и опускается ниже 50 градусов, скорость вентилятора будет медленно снижаться до 30 градусов. В то время вентилятор выключен и цикл работает.



2. Если вентилятор не работает или из-за других факторов температура превысит 55 градусов, регулятор выпустит сигнал OC, чтобы указать текущий температурный сигнал!



1. Поддерживает различные 12 В/24 В/48 В 2, 3, 4 провода постоянного тока, максимальный ток привода 12А

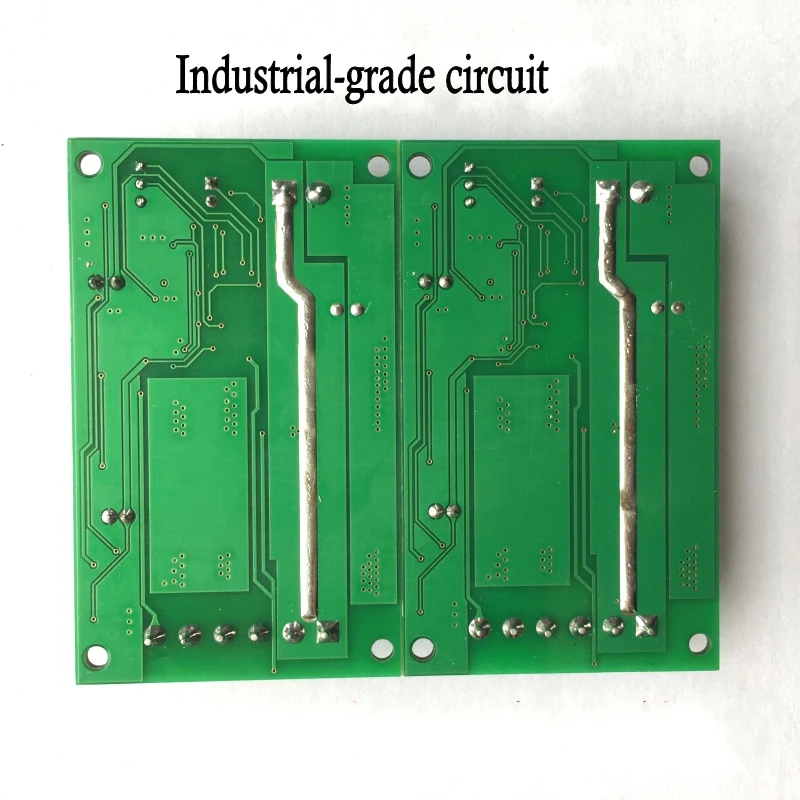

2. План промышленного класса, PCB класса А, 100% тест

3 Поддержка нескольких вентиляторов параллельного доступа

4. Технология преобразования частоты, стабильная производительность, низкое энергопотребление, высокая эффективность

5. Динамический светодиодный индикатор, чтобы интуитивно понять рабочий статус управляющего

6. Стандартный 1% Высокоточный промышленный датчик температуры NTC, подходит для обнаружения температуры воздуха, температурный диапазон-40 °C ~ 120 °C

7. Температурный Зонд запечатан эпоксидной смолой, водонепроницаемый и влагостойкий, а головка зонда имеет монтажные отверстия для облегчения фиксированной установки.

8. С функцией сигнализации высокой температуры, когда температура превышает 55 градусов, выходной сигнал порта OD

9. С ШИМ-выход сигнала, лучшую поддержку для 4-проводных вентиляторы

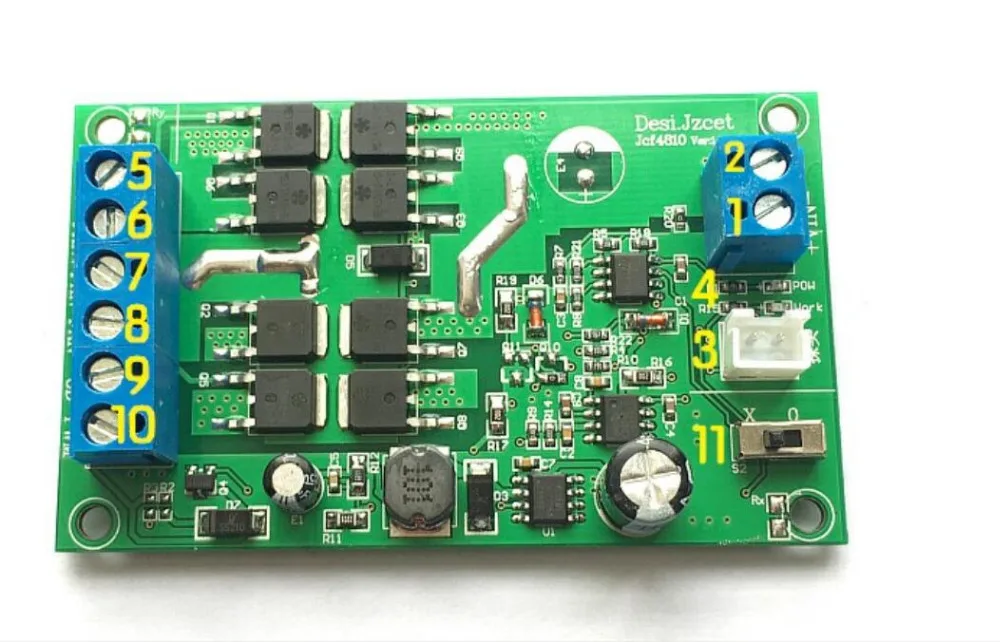

№ 1 (Vin +): порт питания для управляющего, + pole

№ 2 (Вин-): порт питания управляющего,-Полюс

№ 3: разъем датчика температуры

№ 4: два светодиодный индикатора, POW-индикатор питания, и работает-индикатор вентилятора

№ 5 и № 6 (вентилятор +): Положительная клемма питания для вентилятора

No.7 и No.8 (вентилятор-): порт отрицательного подключения источника питания вентилятора

Номер 9 (OD): высокотемпературный предупреждающий выходной порт, когда температура выше 55, выходной сигнал этого порта

Номер 10 (ШИМ): выходной порт сигнала ШИМ, 30 Гц, 5 В, рабочий цикл увеличивается с температурой

Номер 11-выходной сигнал OD



9-й Порт-это 1 выход сигнала OD, схематическая схема выглядит следующим образом

Если переключатель No. 11 находится в положении X и температура ниже 55 градусов, OD является высоким сопротивлением, а источник питания отрицательного электрода (GND) не проводит.

Когда температура превышает 55 градусов, OD и мощность отрицательной проводимости

* Если переключатель No. 11 находится в положении 0 и температура ниже 55 градусов, OD и отрицательный терминал источника питания включены.

Когда температура превышает 55 градусов, OD является высоким сопротивлением и отключается от отрицательного (GND) источника питания

* Порт OD как индикатор предупреждения высокой температуры, может быть подключен к PLC или промышленному компьютеру

* Порт OD может использоваться для привода реле. Когда происходит сигнал тревоги высокой температуры, реле управления портом OD запускает высокомощное холодильное оборудование



Об использовании порта 10 (ШИМ)

Если инструкция вентилятор представляет собой 4-проводной вентилятор, в дополнение к стандартной проводки следующие проводки можно также использовать для:



1. Непосредственно Подключите кабель питания вентилятора к источнику питания постоянного тока, а не к управляющему

2. Подключите линию управления pwm вентилятора к порту 10 контроллера скорости

Преимущество использования этого метода проводки заключается в том, что эффект регулирования скорости может быть лучше, а ток вентилятора не ограничен управляющим.

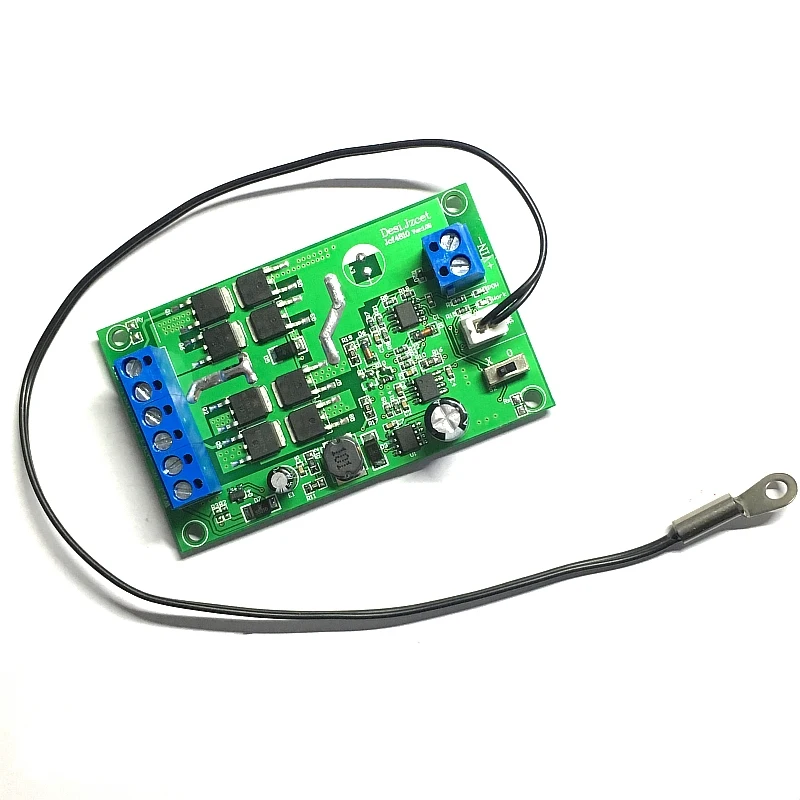

Посылка включает в себя:

1 шт. ШИМ контроллер скорости вентилятора двигателя

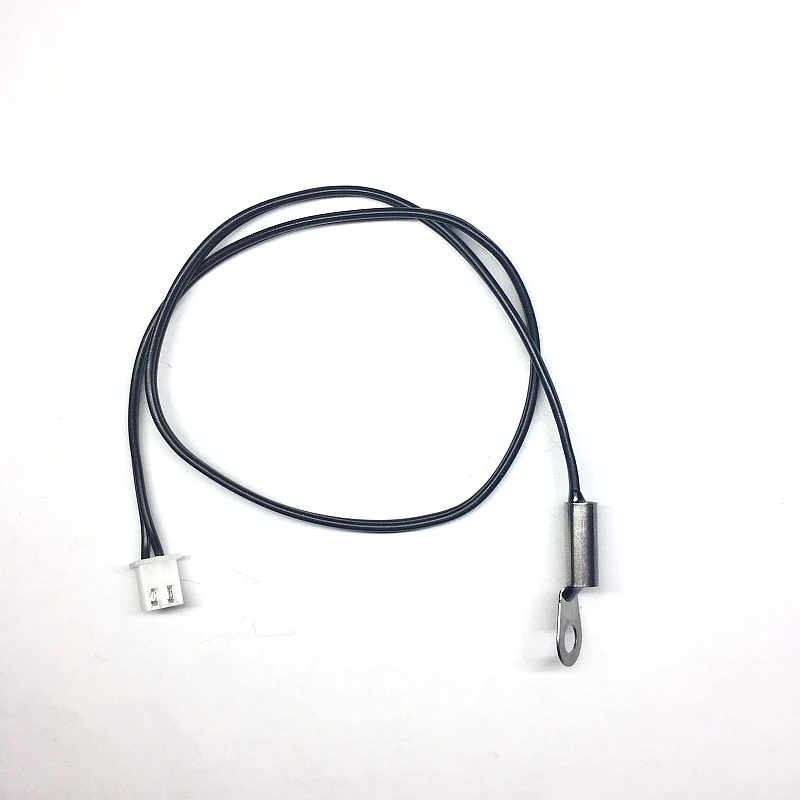

1 шт. 30 см Сенсор
