Тестер Lan RJ45 Кабельный трекер сетевой тестер Ethernet детектор телефонного провода

Тестер Lan RJ45 Кабельный трекер сетевой тестер Ethernet детектор телефонного провода

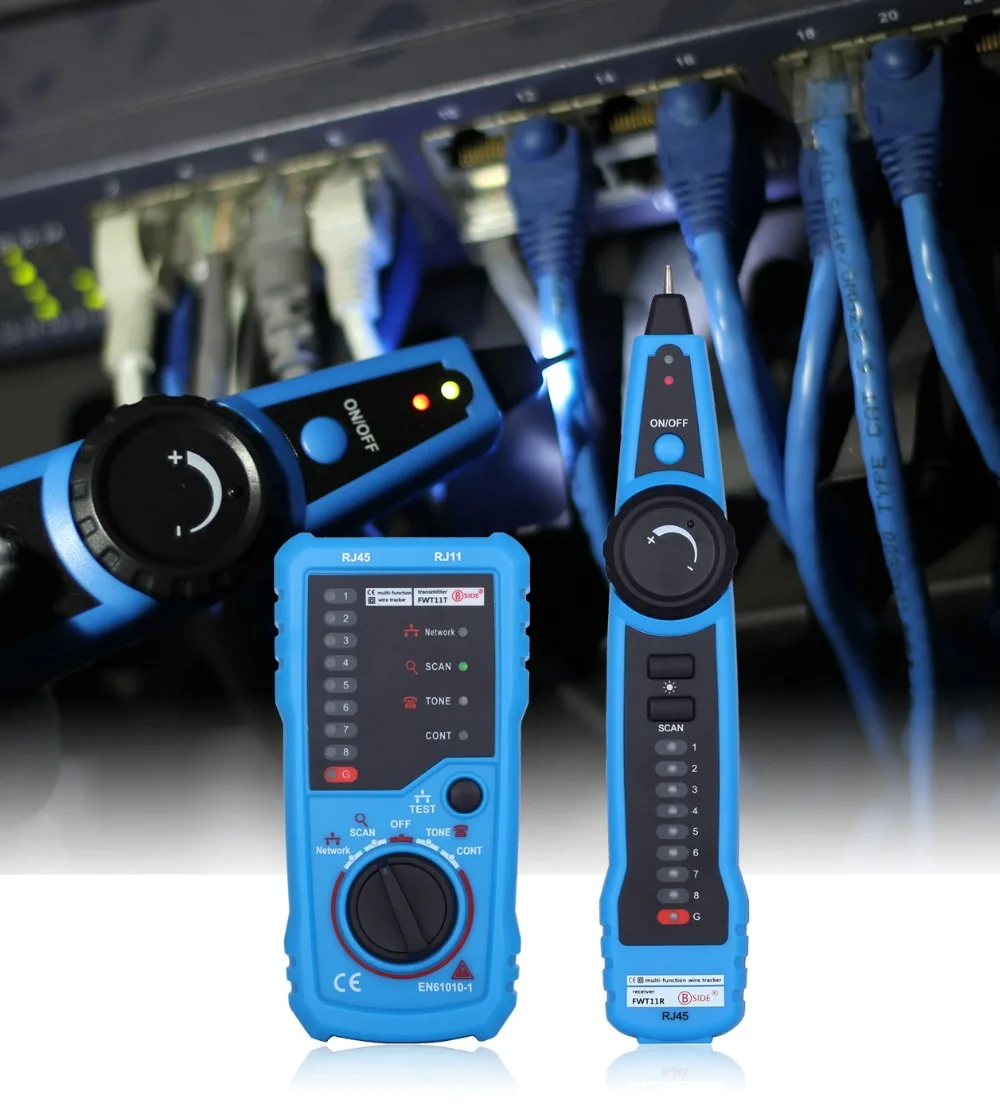

Оригинальный Cat5 Cat6 RJ11 RJ45 Ethernet LAN Сетевой кабель тестер детектор телефонного провода трекер Tracer тонер линия Finder

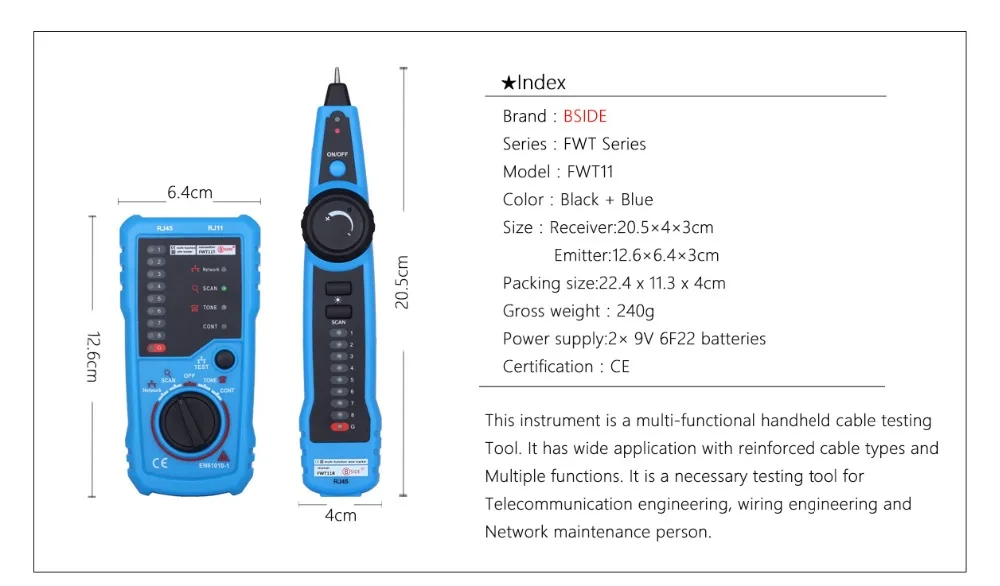

Этот инструмент представляет собой многофункциональный ручной инструмент для тестирования кабеля. Он имеет широкое применение с усиленными типами кабелей и множеством функций. Это необходимый инструмент тестирования для телекоммуникационной инженерии, инженерии проводки и обслуживания сети человека.

1. 100% Новинка и высокое качество!
2. Отслеживание проводов: Trace RJ11, RJ45, кабели или другой металлический провод (через адаптер).
3. Легко и быстро найти точку останова, не открывая крышку провода.
4. Сетевой кабель: судите о коротком замыкании, разрыве цепи, открытом замыкании и пересечении.
5. Уровень тестовой линии, положительная и отрицательная полярность.
6. Состояние проверки телефонной линии: проверка рабочего состояния телефонной линии (холостого хода, звонка и выключения) и наконечника и кольцевой линии.
7. Проверьте непрерывность провода.
8. Работает хорошо, когда RJ11 RJ45 кабель включен1.Температура
Рабочая температура: 0 °C ~ 40 °C, максимальная относительная влажность 80% (без конденсации)
Температура хранения:-10 ~ 50 °C, максимальная относительная влажность 80% (без конденсации, батарея не входит в комплект)
2. Высота:<2000 м (метр)
3. Степень защиты от взрыва: IP 40
4. Расстояние излучающего сигнала: 300 м или около того

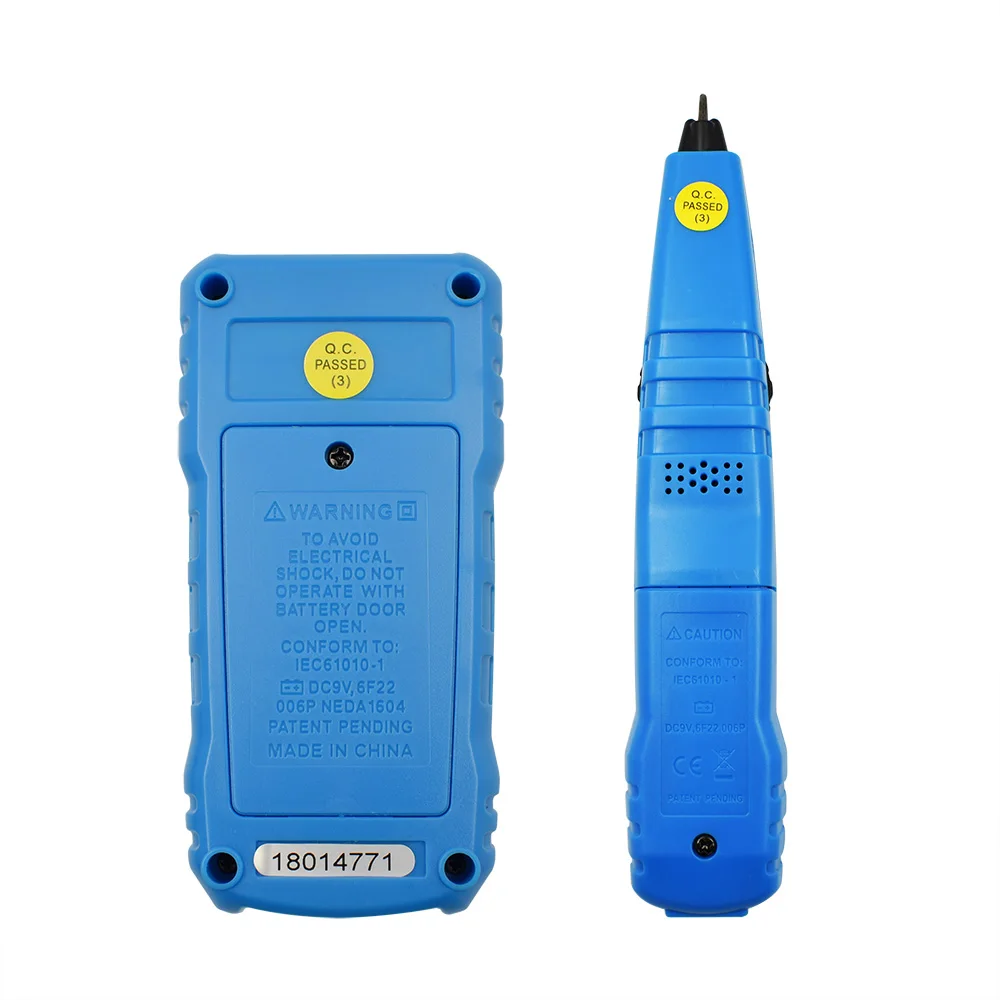

5. Эмиттер батареи: 6F22/9В; Приемник: 6F22/9В (не входит в комплект)
6. Цвет: синий и черный

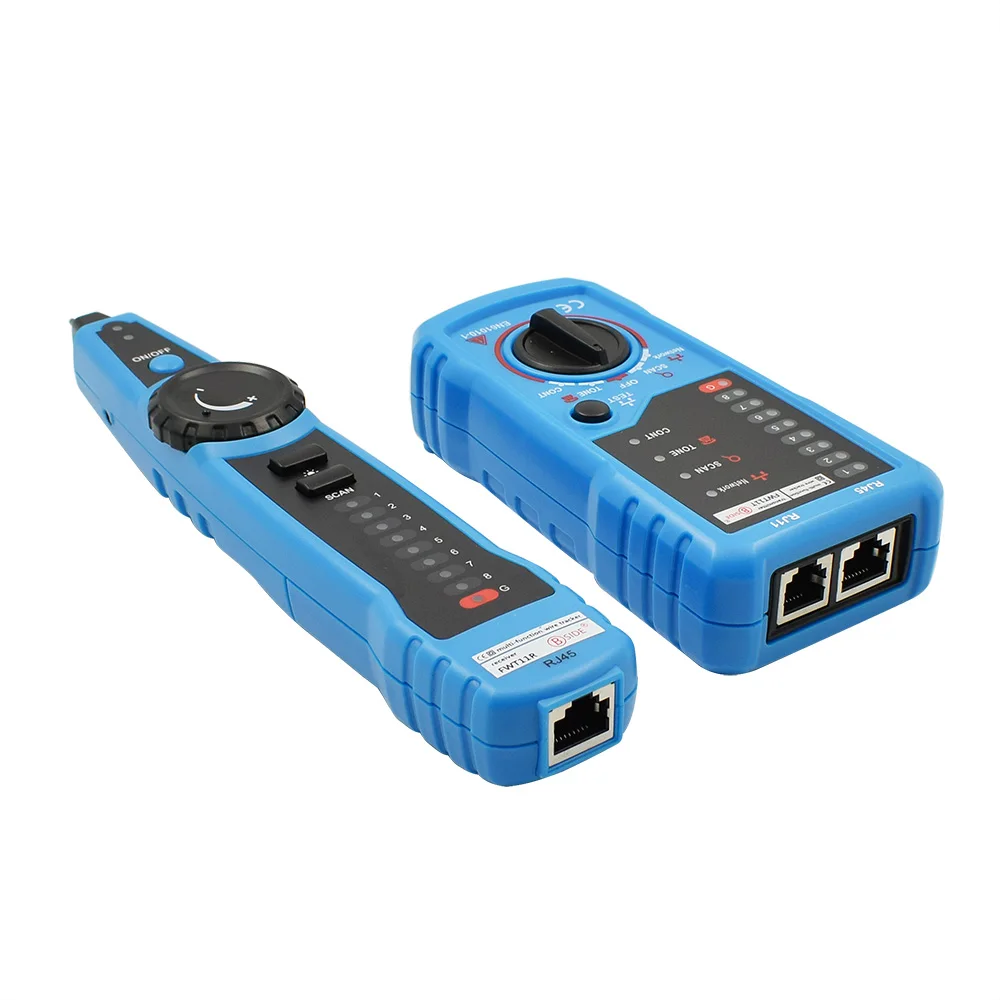

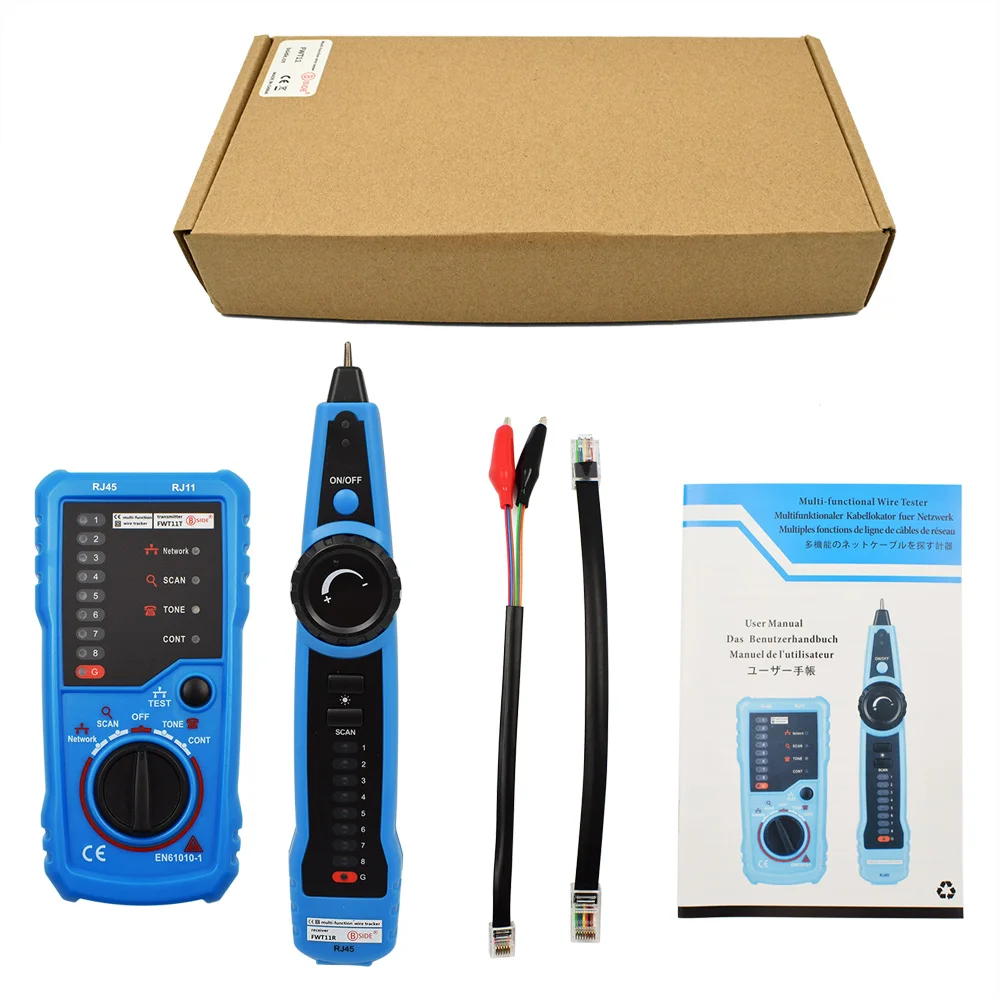

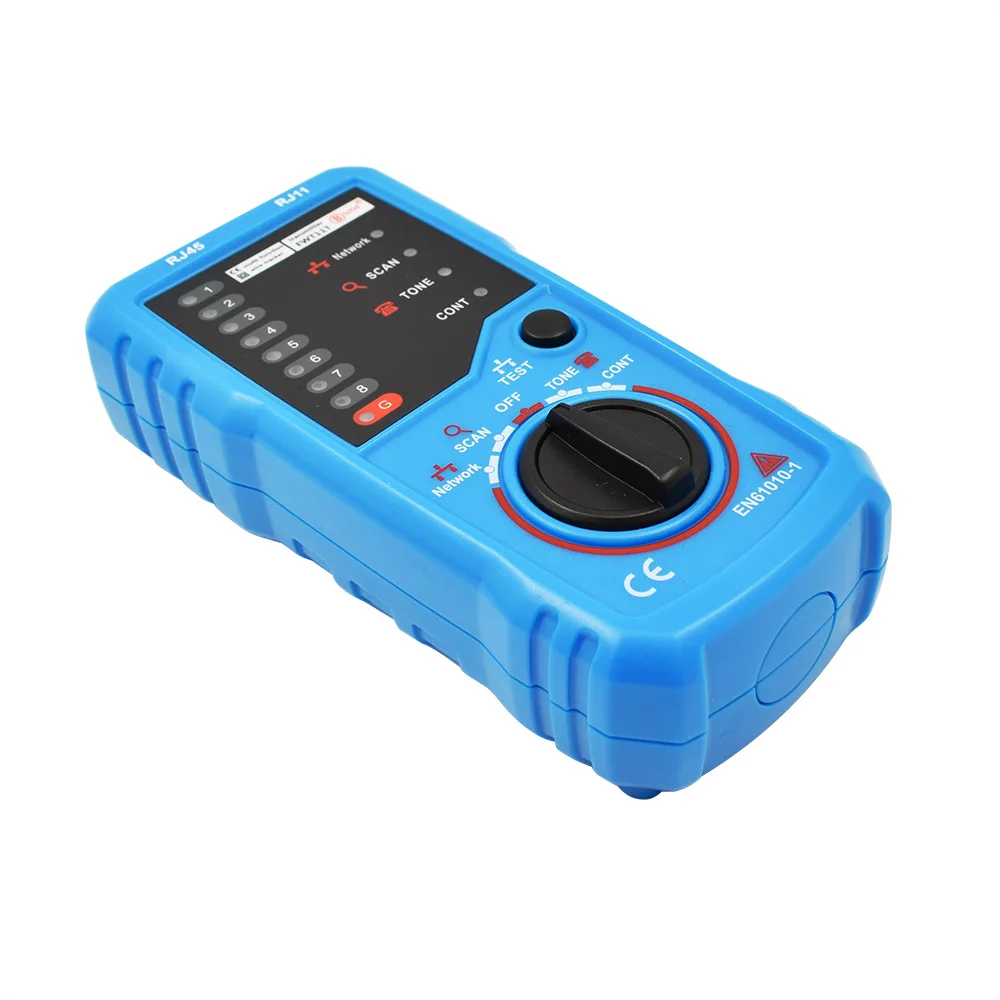

1 x эмиттер FWT11

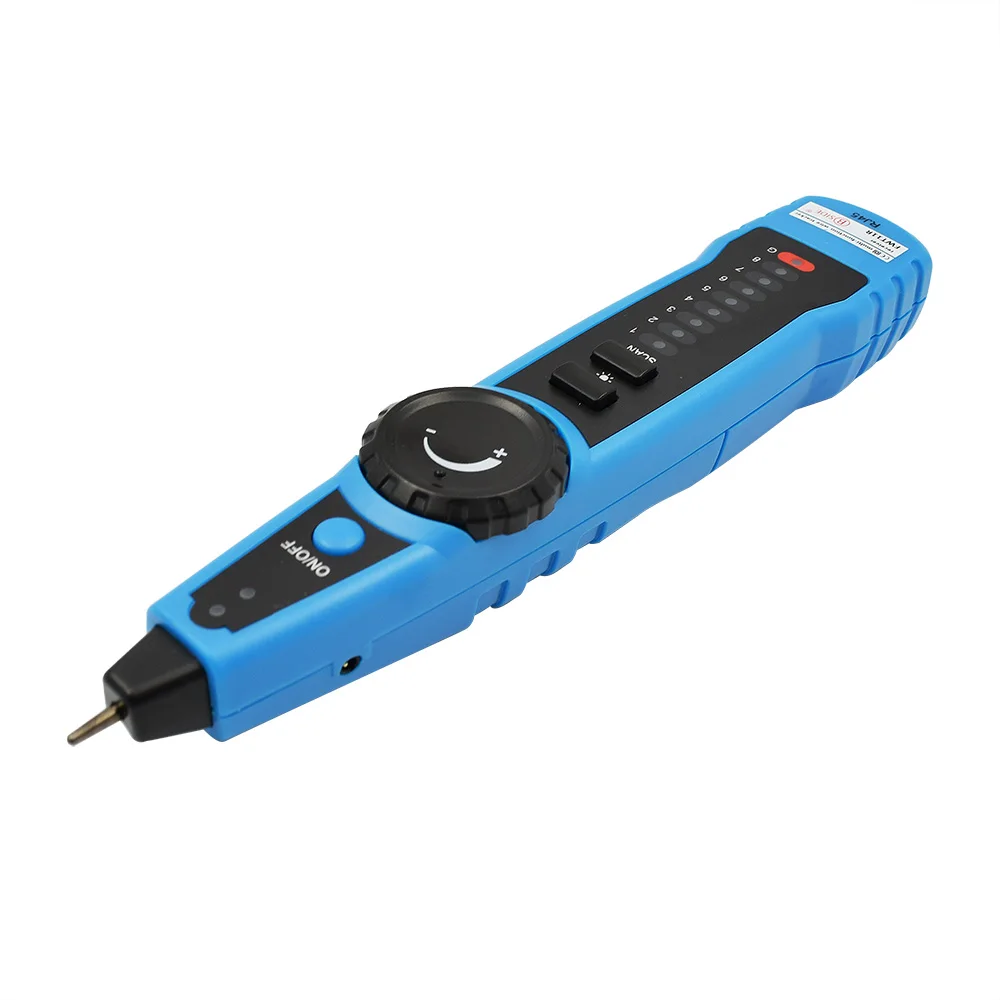

1 x Приемник FWT11
1 x Кабель-адаптер
1 Кабель-адаптер RJ11
1 кабель адаптера RJ45

Многофункциональный тестер проводов

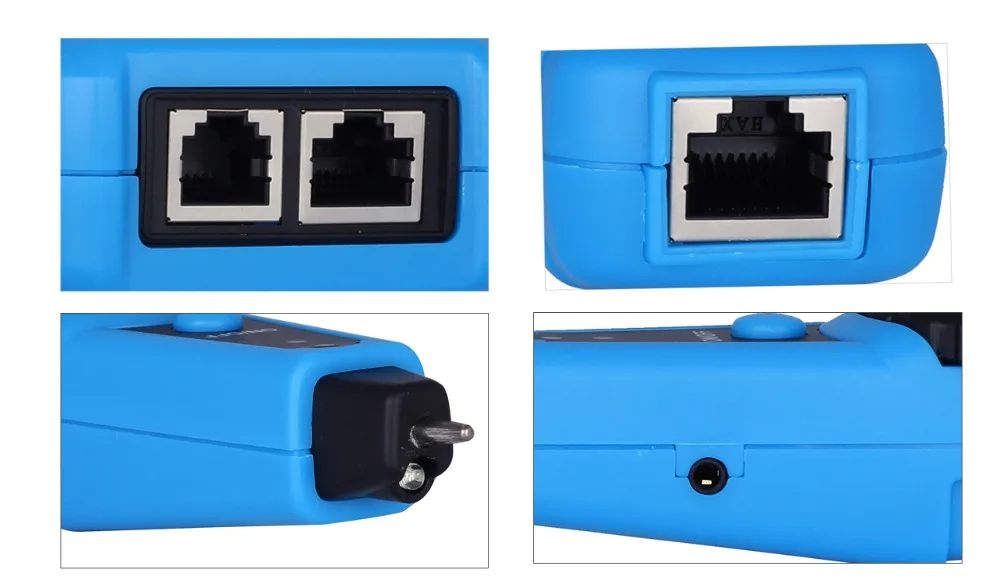

Отлично работает при включении кабеля RJ45 RJ11

Стабильная прочная безопасность

Отлично работает при включении кабеля RJ45 RJ11

1) провод трассировки RJ11, RJ45, кабели или другой металлический провод (через адаптер).

2) легко и быстро найти точку останова, не открывая крышку провода.

3) сетевой кабель: судите о коротком замыкании, разрыве цепи, открытом замыкании и пересечении.

4) уровень тестовой линии, положительная и отрицательная полярность.

5) состояние проверки телефонной линии: проверка рабочего состояния телефонной линии (холостого хода, звонка и выключения) и наконечника и кольцевой линии.

6) Проверьте непрерывность провода.

Общие технические параметры

Температура

1) Рабочая температура: 0 °C ~ 40 °C, максимальная относительная влажность 80% (без конденсации)

2) Температура хранения:-10 ~ 50 °C, максимальная относительная влажность 80% (без конденсации, батарея не входит в комплект)

3) Высота:<2000 м (метр)

4) Степень защиты от взрыва: IP 40

5) Расстояние излучающего сигнала: 300 м или около того

6) класс безопасности: IEC61010 -1 600V CAT III, класс загрязнения II.

7) батарея

8) излучатель: 6F22/9В; Приемник: 6F22/9В

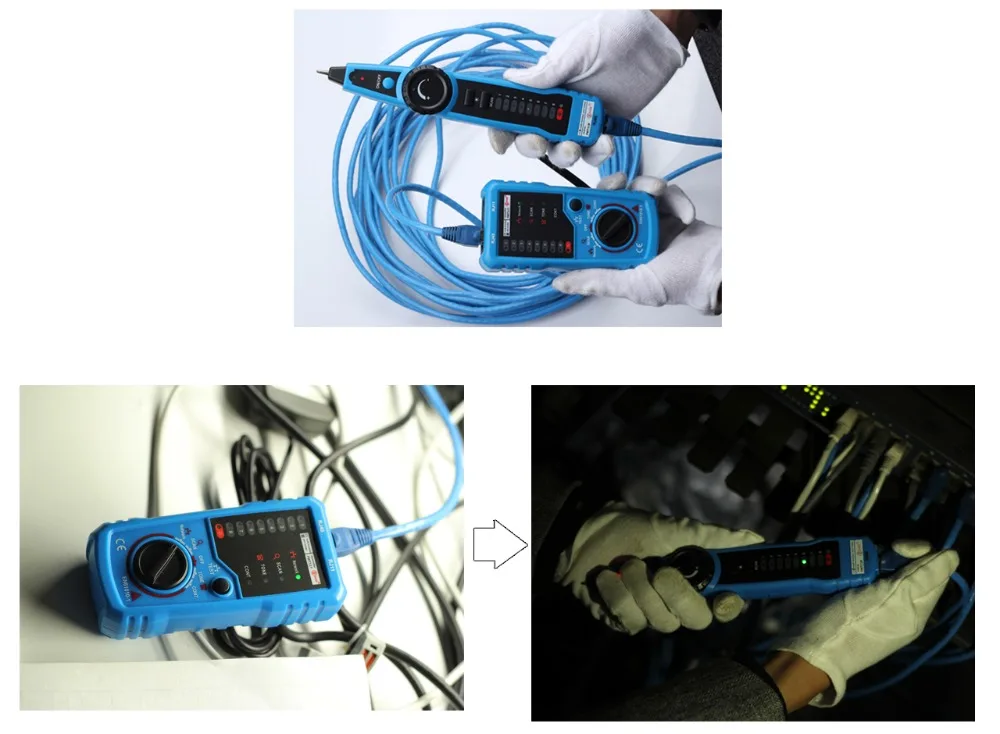

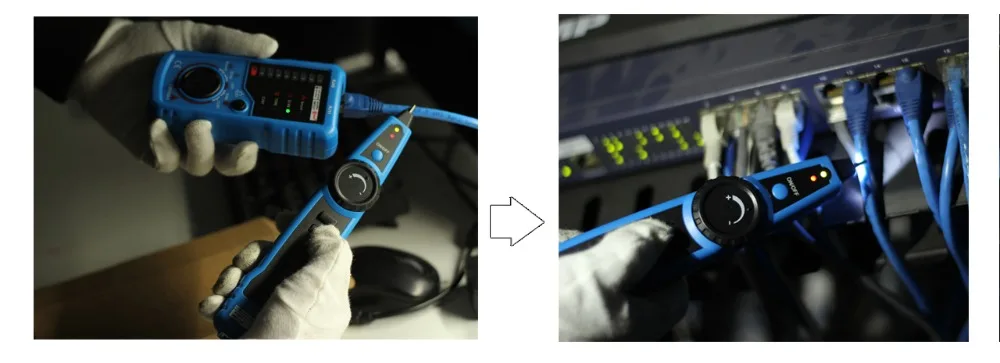

1. Отслеживание проводов

Эта функция способна быстро найти необходимые линейные пары среди множества. Он адаптируется к сетевому кабелю RJ 45 терминала, телефонной линии RJ11 терминала. Через адаптер можно проверить другие металлические провода.

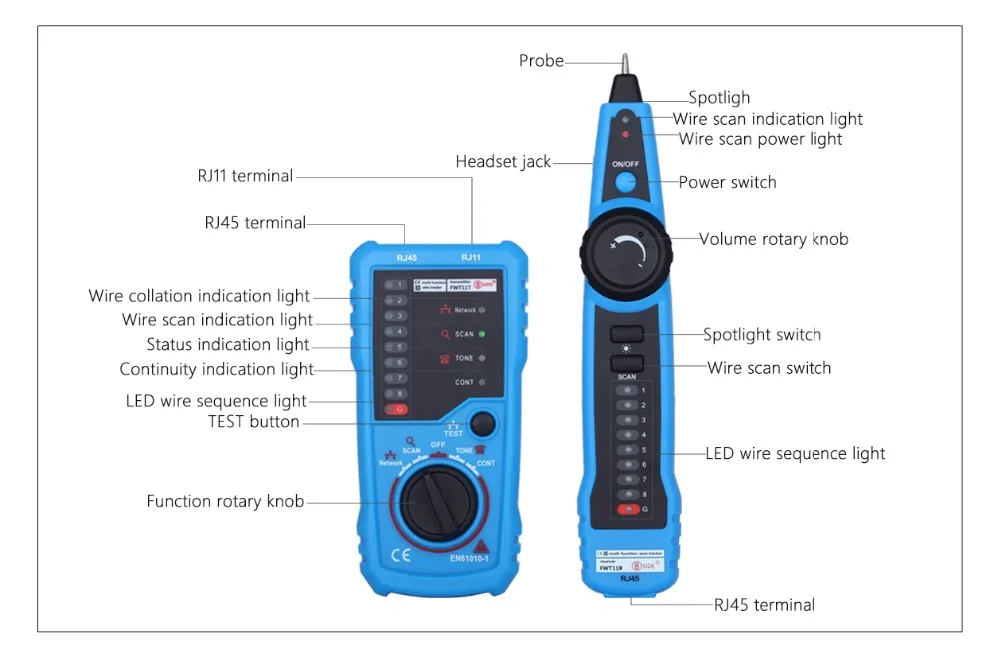

Метод работы

А.Поверните функциональную поворотную ручку эмиттера кСканированиеПоложение.

B.Подключите один конец испытанной линии к соответствующим клеммам эмиттера (например, RJ45, RJ11) или подключите к терминалу RJ11 через адаптер.

C. СканированиеСветильник индикации на означает, что излучатель начинает передавать сигнал на проверенный провод.

D.Питание на приемнике, удерживайте приемник и нажмите«Сканирование»Кнопка для проверки другого конца испытанной линии (например, около линии укладки телефонной линии распределительного шкафа, клеммной коробки, ступицы и обменника). Сравните звук, отправленный приемником, линия с самым громким звуком, близким к зонду, будет мишенью.

Е.Отрегулируйте громкость приемника, нажав кнопку регулировки громкости во время тестирования, чтобы адаптироваться к окружающей среде площадки.

Примечания: Вы можете подключить гарнитуру к разъему гарнитуры приемника в местах с громким шумом.

2.Сортировка сетевого кабеля

Он проверяет состояние физического подключения сетевого кабеля, такого как открытая цепь, короткое соединение, неправильное и обратное соединение.

Метод работы

А.Поверните функцию излучателя с поворотной ручкойСетьПоложение.

B.Подключите один конец сетевого кабеля к разъему RJ45 эмиттера и подключите другой конец сетевого кабеля к розетке RJ45 приемника.

C.Нажмите «ТестКнопка для начала тестирования. Индикатор линейной пары покажет результаты.

D.Короткое подключение: на приемнике будет одновременно включаться 2 или более ламп. Количество освещения указывает на количество коротких проводов.

Е.Открытая схема: на приемнике соответствующий индикатор линии пары не включится.

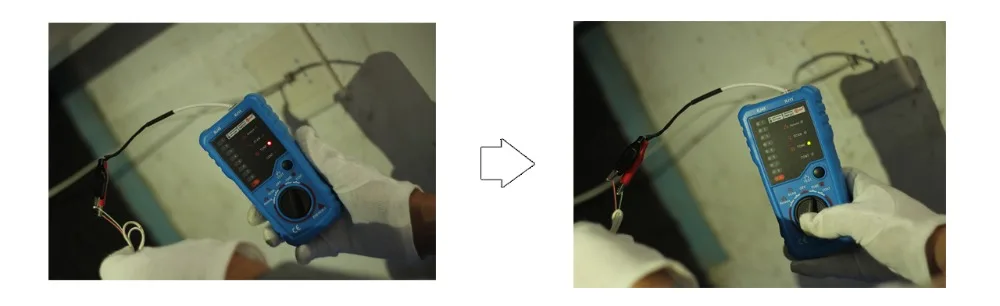

3.Уровень тестовой линии, положительная и отрицательная полярность:

Используйте ИЗЛУЧАТЕЛЬ ТОЛЬКО для проверки уровня линии, положительной и отрицательной полярности в цепях.

МЭтодSЭксплуатация

А.Переход к поворотной ручке для телефонных киосков, trAnsimtter начинает работать.

B.Подключите кристаллический головной терминал RJ11 к терминалу RJ11 эмиттера. Зажмите испытанную линию красно-черным зажимом.

C.Если светильник индикатора состояния телефонной линии красный, красный конец-Концевая линия, а черный конец-кольцевая линия. Если он зеленый, красный конец-кольцевая линия, а черный конец-контурная линия.

D.Оценка уровня линии: чем выше уровень, тем выше уровень; Диммер-это светильник, тем ниже уровень.

4.Проверка непрерывности
