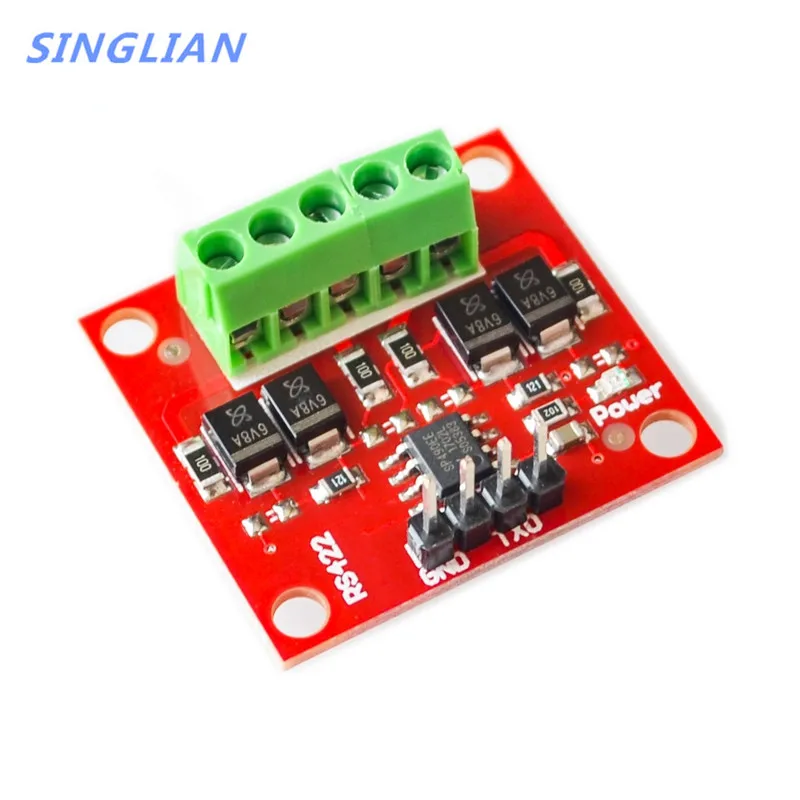

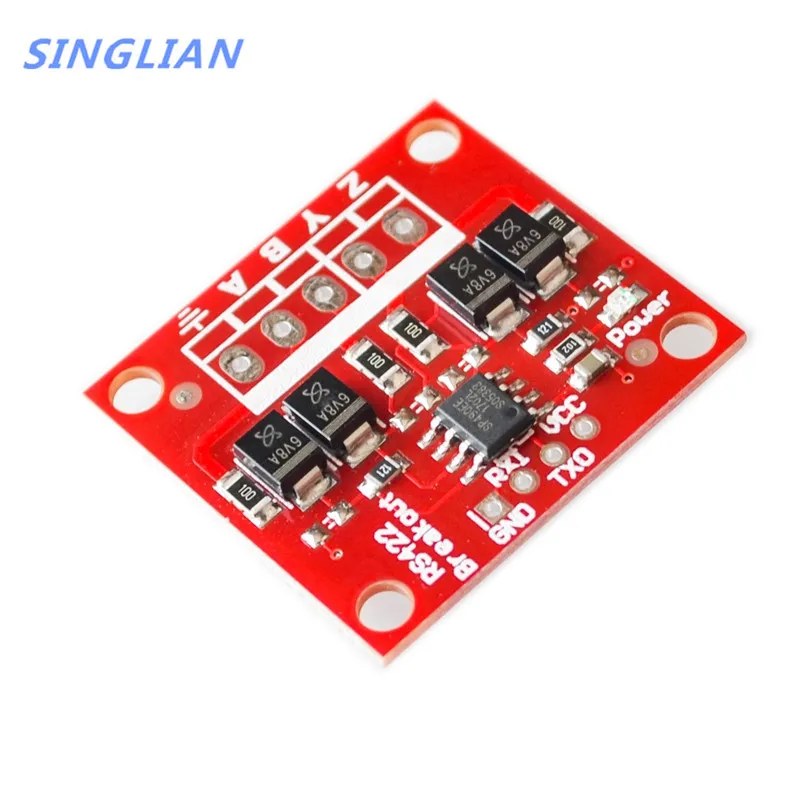

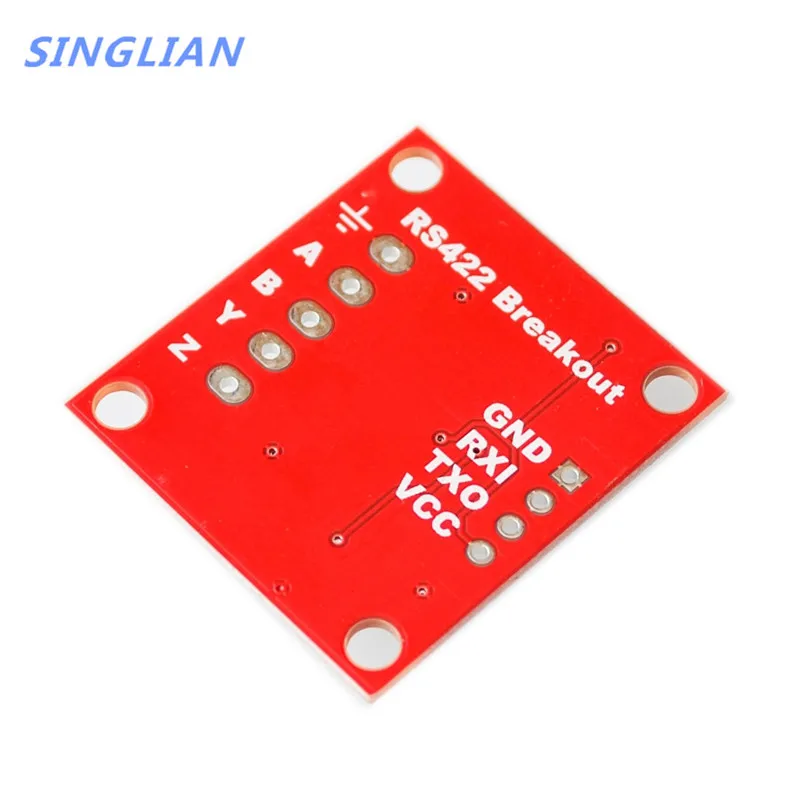

RS422 взаимная Поворотная ТТЛ схема двунаправленный сигнальный модуль полный



Внимание: доставка является штифтом и клеммой, не спаянная, с распределением пластины, клиенты должны сварить самостоятельно в соответствии с их потребностями.Характеристики модуля:A = R + B = R-Y = T + Z = T-1, интерфейс RS422, двусторонняя связь. A B Y Z GND интерфейс, GND может быть использован, супер дальность передачи 1000 метров.2, защита от ЭСР с 15кВ3, увеличьте мощность 10 ток Ома, ограничивая защита от перегрузки по току резистора на плате.4. Tvs-диод, молниестойкость, пиковое сопротивление напряжения5, есть 120 ohmic терминальные резисторы, которые могут эффективно уменьшить междугородние связи эхо-помех.6. Есть индикатор питания7, интерфейс RS485 имеет 2 линии и 3 линии режима, обеспечивая GND, вы можете выбрать свой собственный.8, интерфейс RS485 с использованием обычных 301 терминалов, проводка проста, пользователи также могут самостоятельно сварить 2,54 мм расстояние pin.9, TTL сторона, с использованием 5 в постоянного тока, RXD TXD совместимый 5 в логический сигнал.10. Скорость передачи данных 2,5 Мбит/с11. В соответствии со статусом инвентаризации, мы отправляем чип-модуль MAXIM или SIPEX случайным образом.
