10 шт. 4 кнопочная клавиатура переключатель Tact 6 битный красный светодиодный

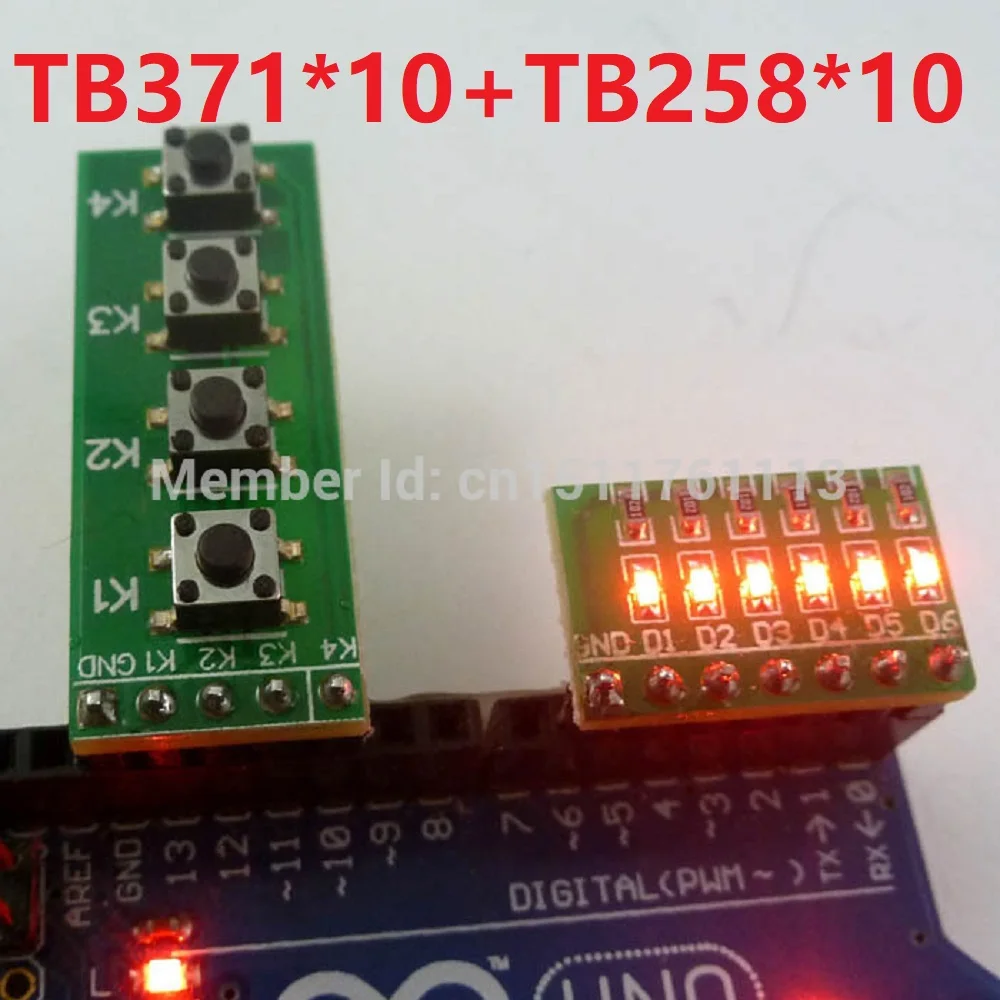

Название продукта: 10 шт. 4 Кнопка клавиатуры переключатель тактичности и10 шт.Светодиодный модуль kiy для мини-макета Arduiuo UNO MEGA2560 Pro, 6 бит



Упаковочный лист (Не входит в комплект Arduiuo UNO): 10 шт., плата для ключей с 4 кнопками; 10 шт 6 бит красный светодиодный доска;



Описание:

  Может быть вставлен непосредственно вArdiuno uno mega2560Идеально подходит для связи с Arduiuo UNO pro Mini Nano Mega2560 и т. Д., или другими MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD и т. д.)   Клавишной панелью:   1 4-кнопочный общий анод кнопочный модуль.   2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 мм   3 Питание Напряжение: 3,3 V-12V   4 Размеры: 12,5 мм x 33,2 мм.   Светодиодная панель:     1 6 бит синий общий катод светодиодов.   2 7 PIN-код 2,54 мм   Предельный резистор 3 1K Ом   4 Питание Напряжение: 3,3-12V;     5 размеров: 17,75 мм x 11,46 мм.

Монтажной схемы:



Код Ardiuno uno/mega2560/******************************************************/

/*

Ardiuno_4key_6ledЭтот код примера находится в открытом достоянии.*//Определение штифта ключаInt K1 = 13;Int K2 = 12;Int K3 = 11;Int K4 = 10;/Определение светодиодного штифтаInt GND = 6;Int D1 = 5;Int D2 = 4;Int D3 = 3;Int D4 = 2;Int D5 = 1;Int D6 = 0;/Переменные изменятся:Инт buttonState = 0; /Переменная для чтения статуса кнопки/Режим настройки запускается один раз, когда вы нажимаете reset:Пустая Настройка () {/Инициализация пин ключей в качестве входа.PinMode (K1, вход);PinMode (K2, вход);PinMode (K3, вход);PinMode (K4, вход);/Инициализация светодиодного pin в качестве выхода.PinMode (GND, выход);PinMode (D1, выход);PinMode (D2, выход);PinMode (D3, выход);PinMode (D4, выход);PinMode (D5, выход);PinMode (D6, выход);/Активировать ключ-штифт, внутренние вытяжные резисторыЦифровая запись (K1, высокая);Цифровая запись (K2, высокая);Цифровая запись (K3, высокая);Цифровая запись (K4, высокая);/Как светодиодный GNDЦифровой ввод (GND, низкий);} Долл. США/Петля длится снова и снова навсегда:Пустая петля () {ButtonState = digitalRead(K1);Цифровое письмо (D1, buttonState); /ButtonState = digitalRead(K2);Цифровое письмо (D2, buttonState); /ButtonState = digitalRead(K3);Цифровое письмо (D3, buttonState); /ButtonState = цифровое считывание (K4);Цифровое письмо (D4, buttonState); /Цифровой ввод (D5, высокий); /включить светодиодный (высокий уровень напряжения)Цифровой ввод (D6, высокий); /включить светодиодный (высокий уровень напряжения)} Долл. США/******************************************************/
