RGB светодиодная Пиксельная панель WS2812B цифровой гибкий экран светодиодный

RGB светодиодная Пиксельная панель WS2812B цифровой гибкий экран светодиодный

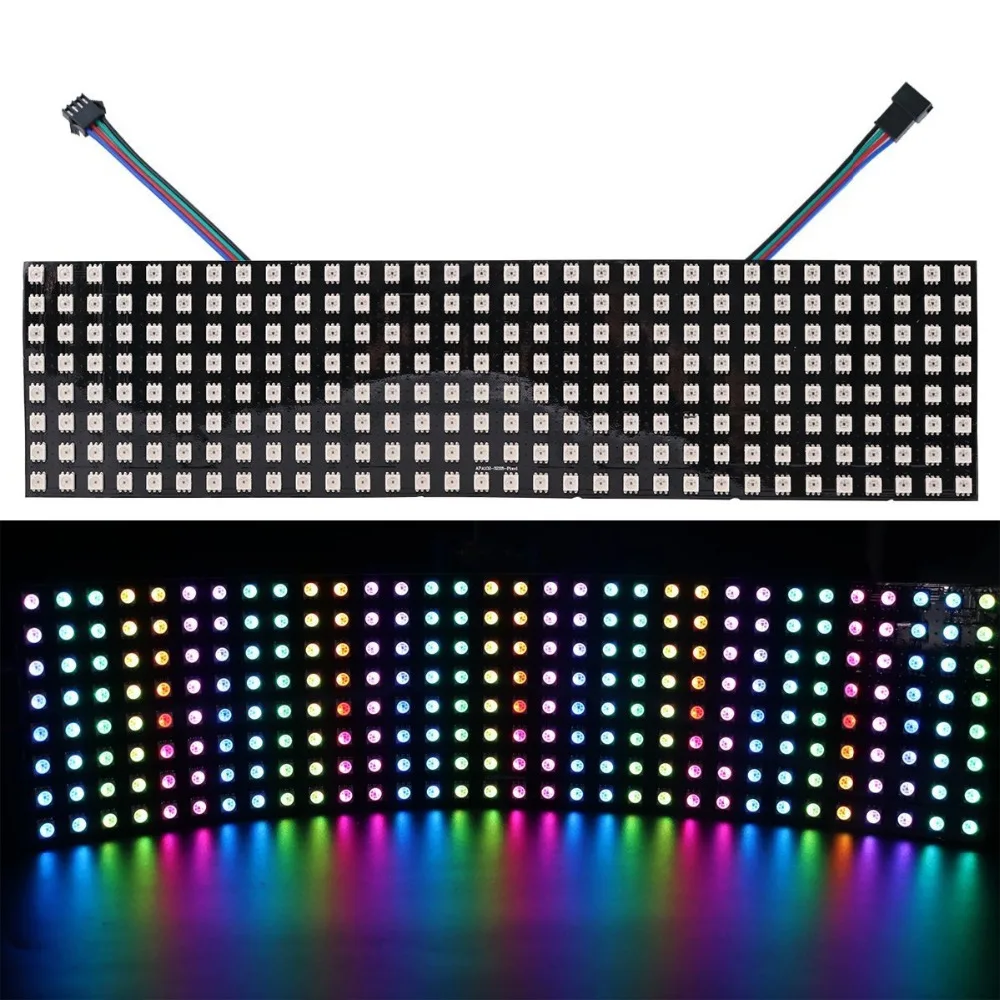

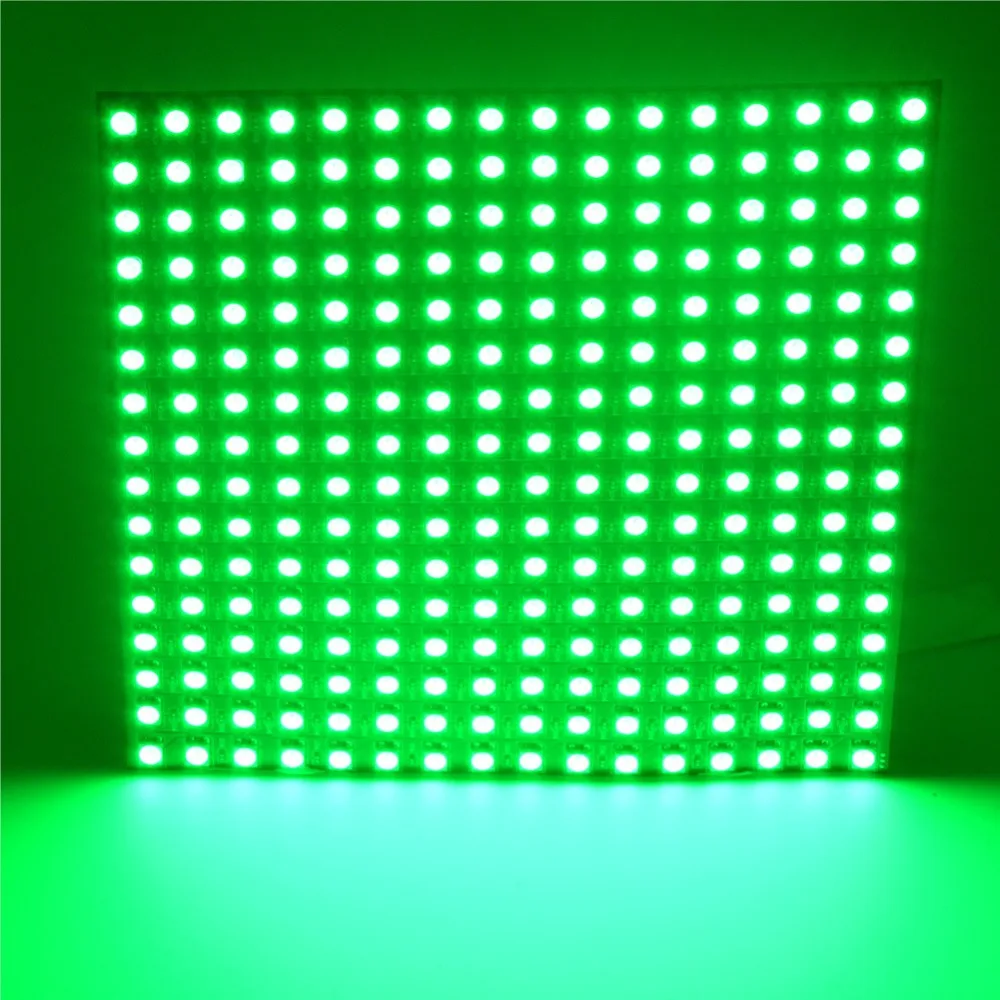

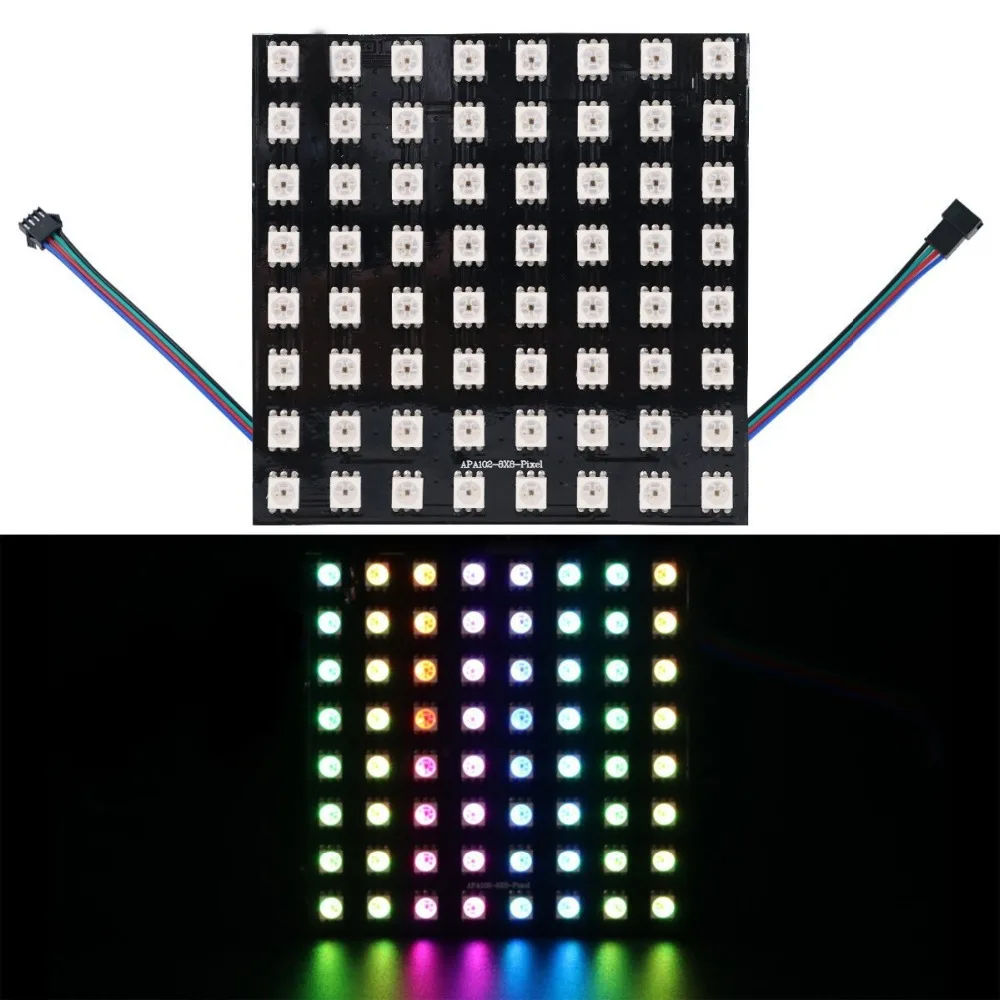

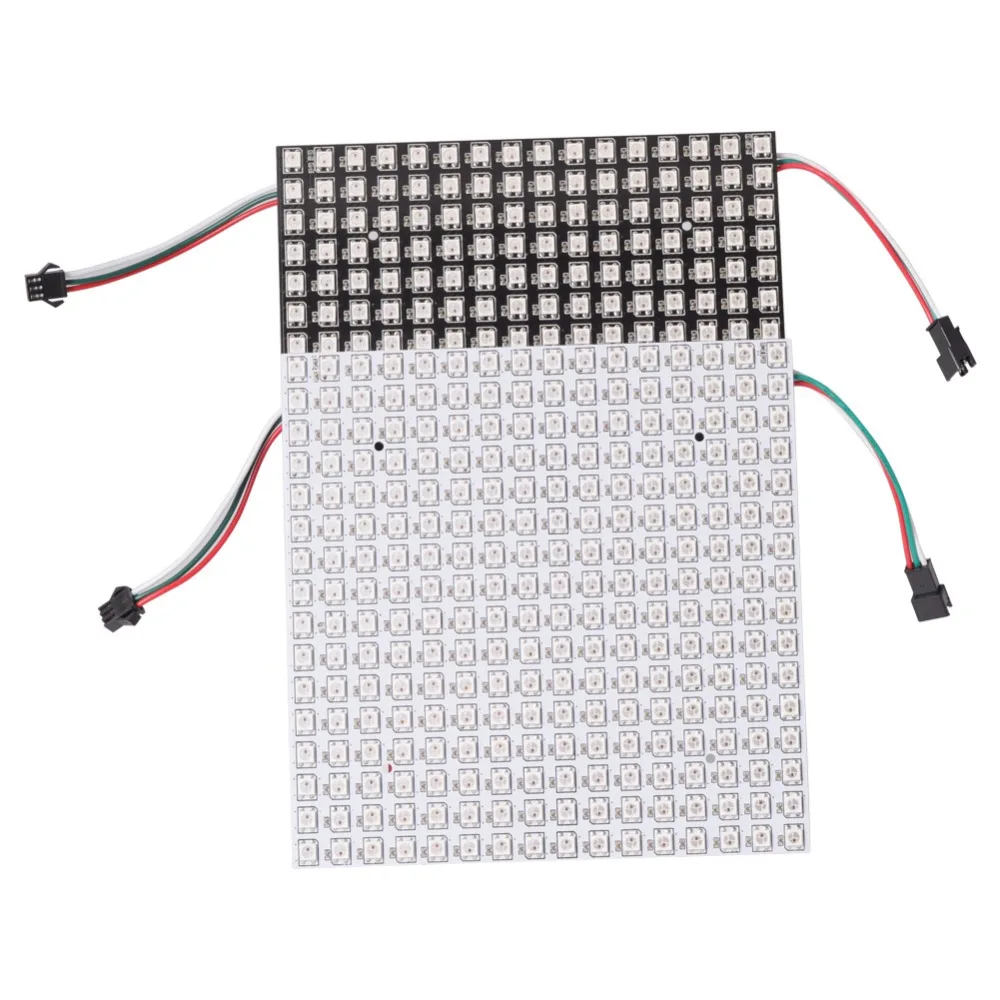

8*8, 16*16 8*32 пикселей WS2812B светодиодный цифровой (ws2811 контролируемый ИС) Панель светильник
DC5V вход
5050 RGB SMD, WS2811 IC Bulit-in
Каждый светодиод-пиксель


О WS2812B чипов.

Общее описание

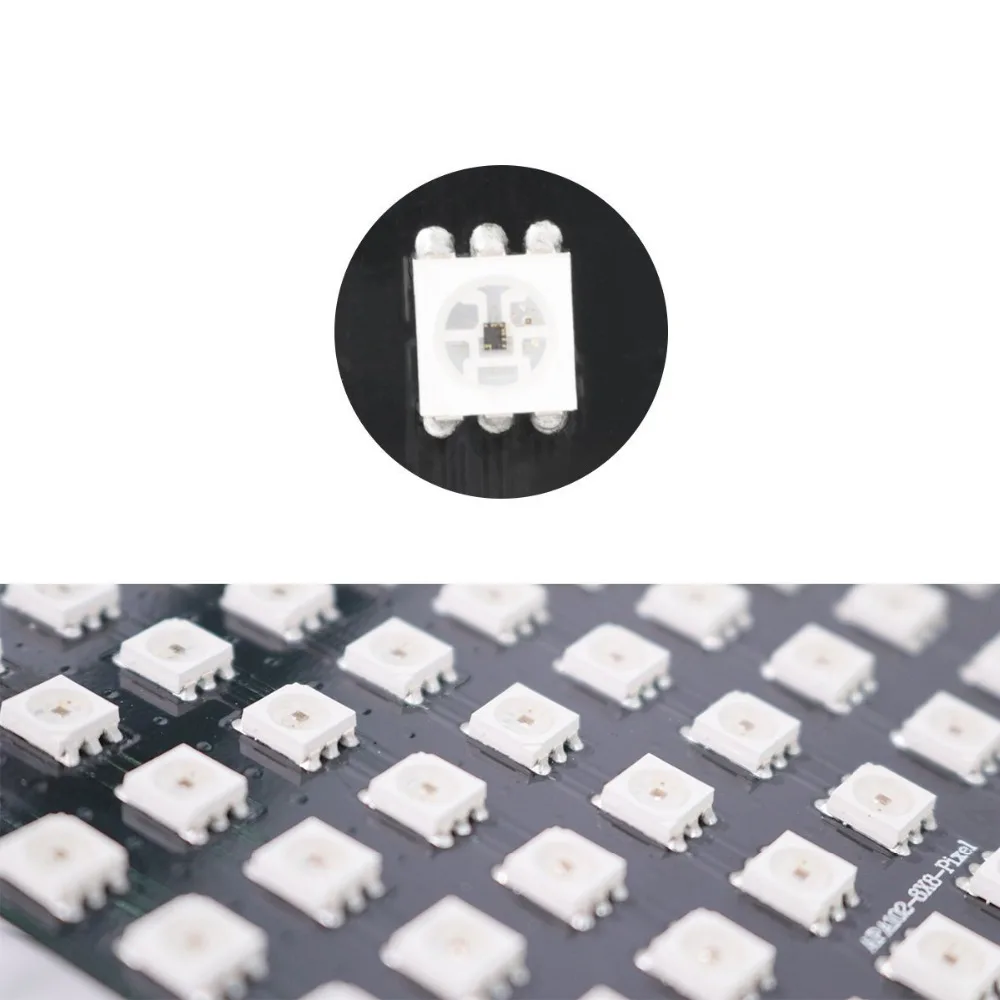

WS2812B-это интеллектуальный светодиодный светильник управления, который интегрирован в посылка 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12V напряжение машина для испытаний на программируемую постоянную ок Н-nt панель управления, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

PIN-код функции

Нет.

Символ

Функция Описание

1

VDD

Мощность поставить светодиодный

2

DOUT

Управление данных выходной сигнал

3

VSS

Заземления

4

DIN

Управление данных входного сигнала

Абсолютное максимальное рейтинги

Prameter

Символ

Рейтинги

Блок

Мощность напряжение питающей сети

VDD

+ 3,5 ~ + 5,3

V

Вход напряжения

VЯ

-0,5 ~ VDD + 0,5

V

Управление температура перехода

Красным

-25 ~ + 80

Диапазон температуры хранения

Tstg

-40 ~ + 105

Электрические характеристики(TА=-20 ~ + 70,VDD= 4,5 ~ 5,5, VSS= 0 В, если не указано иное)

Prameter

Smybol

Условия

Мин

Каустической соды в год

Макс

Блок

Вход ток

ЯЯ

VЯ= VDDАвтомобильный нипельSS

?

?

± 1

& Micro;

Вход уровень напряжения

VIH

DВ, Комплект

0,7 VDD

?

?

V

VIL

DВ, Комплект

?

?

0,3 VDD

V

Гистерезиса напряжения

VH

DВ, Комплект

?

0,35

?

V

Переключение характеристики(TА=-20 ~ + 70,VDD= 4,5 ~ 5,5, VSS= 0 В, если не указано иное)

Prameter

Символ

Состояние

Мин

Каустической соды в год

Макс

Блок

Время задержки передачи

TПожалуйста, прежде чем сделать покупку,

CL = 15pF,DIN?

Выход, RL = 10K?

?

?

300

Ns

Время падения

TTHZ

CL = 300pF,OUTR/OUTG/OUTB

?

?

120

& Micro; Невысокий массивный каблук

Вход от китайского производителя

CЯ

?

?

?

15

PF

Цветная (RGB) IC характерный параметр

Цвет излучения

Модель

Длина волны лазера (нм)

Сила света (мкд)

Напряжение (V)

Красный

13cbaup

620-625

390-420

2,0-2,2

Зеленый

13cgaup

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Скорость передачи данныхВремя( TH + TL=1,25 & micro; Невысокий массивный каблук ± 600ns)

T0H

0 код, время высокого напряжения

0.4us

± 150ns

T1H

1 код, время высокого напряжения

0.8us

± 150ns

T0L

0 код, низкое напряжение

0.85us

± 150ns

T1L

1 код, низкое напряжение

0.45us

± 150ns

Рез

Низкое напряжение времени

Выше 50 & micro;s
