Глава введения продукта

Во-первых, Обзор продукта

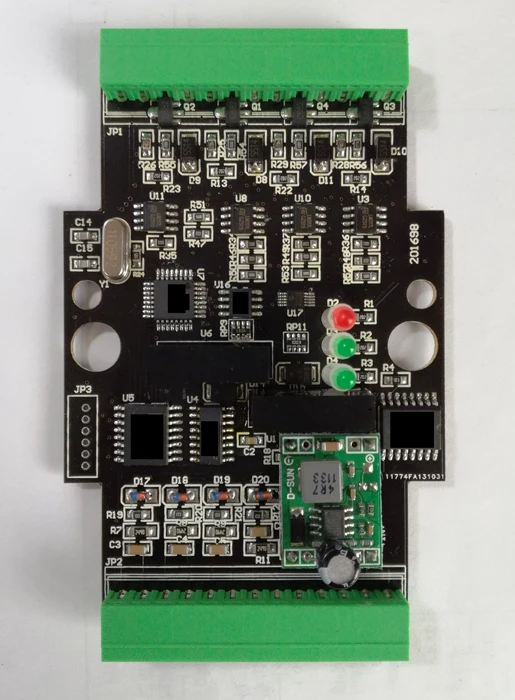

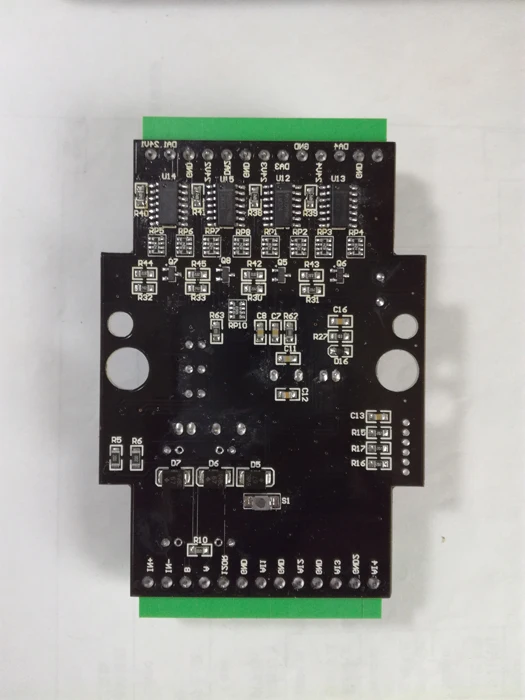

MBSL4AI4AOМодуль состоит из 4 аналоговых входных и 4 аналоговых выходных модуля, которые могут собрать общий 4 способ 0.~20mA4~20mA0~ 5ВАналоговый сигнал; Выход 4 road 4~20mAАналогового сигнала. Данные выводятся через изолированный интерфейс RS485. Модуль использует стандартную Modbus RTU связь, которая может непосредственно соответствовать различным программным обеспечением конфигурации хост-компьютера, PLC, DCS и так далее. Электрические сигналы между передачей сигнала, источником питания, RS485 коммуникацией и так далее изолированы друг от друга, эффективно подавляя все виды режимов и помех общего режима, обеспечивая точность данных, И обеспечения стабильной и надежной работы модулей.

14 способ аналоговый вход/выход (тип переменного тока 0-20mA/4-20mA) и независимым 12 бит промышленного уровня AD/DA чип для удовлетворения потребностей промышленные измерения и контроль.

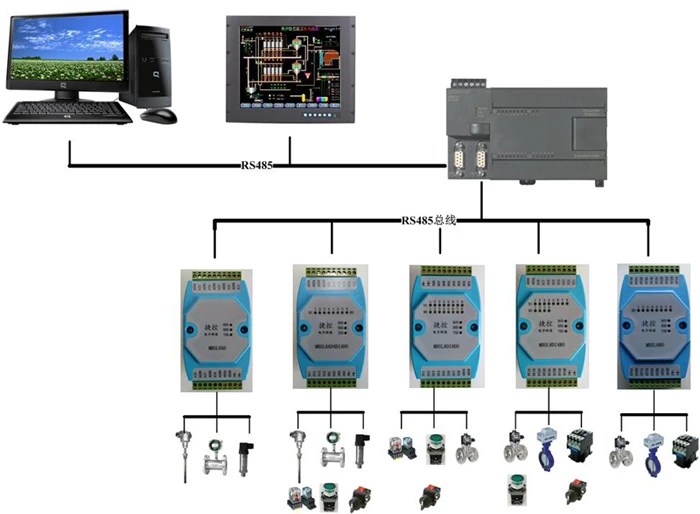

2Используя RS485 MODBUS RTU стандартную связь, она может быть организована с программным обеспечением конфигурации, PLC, промышленный сенсорный экран и так далее.Связь индикатор состояния

3, Электрические сигналы передачи сигнала, источника питания и связи RS485 изолированы друг от друга.

4, Цепь связи принимает молниезащиту, анти-помех дизайн,Мощность защита от обратной полярности

5, RS485Интерфейс вывода сигнала связи использует двойную защиту от перенапряжения по току.

6, Он может быть широко использован для сбора сигнала и контроля промышленного полевого оборудования.

7. Модуль принимает аппаратное и программное обеспечение двойной двери сторожевого таймера, чтобы убедиться, что модуль не мертвый и работает стабильно и надежно.

8, Формат связи может быть установлен программным обеспечением, долгое нажатие и ldquo за модулем; Ключ» через 3 секунды модуль может быть восстановлен до заводской настройки.

Два, основные технические индикаторы

Проект

Техническими показателями

Входной сигнал

1Аналоговый входКанал:4Изоляция канала приобретения

2Тип аналогового входа:0-20mA/4-20mA/0-5VАналоговый сигнал

3Точность аналоговых входных сигналов± 0.02mA

4Диапазон рабочей температуры: -20 ~ 70 C

5Разрешение: 12bit

6Внешний источник питания: от 9 В до 28 в/2 Вт постоянного тока

7,ADСхема сбора и защита напряжения изоляции ЦП: 1500 В

Выходной сигнал

1Аналоговый выходКанал:4Изоляция канала вывода

2Аналоговый Тип выхода:4-20mAАналоговый сигнал

3Точность аналоговым выходом± 0.02mA

4Диапазон рабочей температуры: -20 ~ 70 C

5Разрешение: 12bit

6Внешний источник питания: от 9 В до 28 в/2 Вт постоянного тока

7,ДаЗащита напряжения цепи и ЦП: 1500 В

Связь выход

1Связь протокол: MODBUS-RTU

2Тип интерфейса: изоляция RS485 связи, выходной интерфейс с перенапряжением по току двойной защитой

3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4Контрольный бит: без проверки, проверки четности, нечетной проверки

5Режим настройки: адрес модуля, скорость передачи данных, контрольный бит можно настроить по

6Расстояние связи: @ 9600bps 1200 метров

Размер модуля и метод установки

1, Способ установки: Стандартная DIN руководство по установке или винтовой установке

2,Размер формы: 125 × 73 × 35 мм

Рабочая среда

Температура: -10~+ 55 CВлажность: 35~85%(Без конденсации)

Рабочая источника питания

1Напряжение электропитания: 10 В ~ 30 в широкий диапазон электропитания, полярность защиты с электропитанием

2Потребляемая мощность: менее 3 Вт

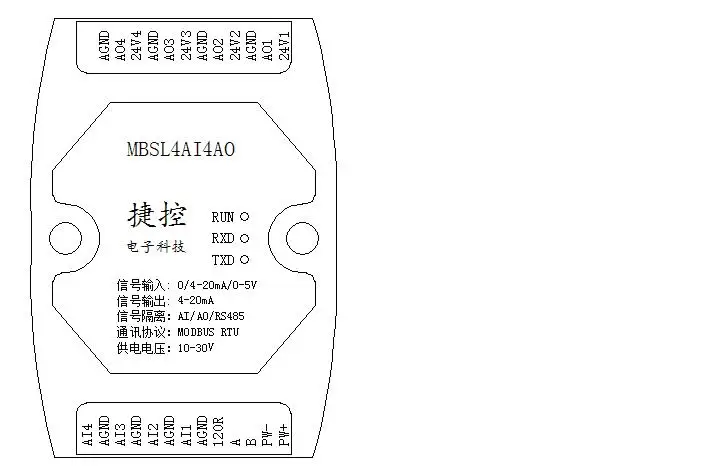

Три. Интерфейс высокой четкости

PW +

Внешний вход питания положительного конца

PW-

Внешний вход питания отрицательный конец

А

RS485Линия связи A + линия

B

RS485Линия связи B- line

120R

485Линия связи A линия и 120R линия короткого подключения выход A может использовать внутреннее сопротивление 120R

AI1

1 способ аналогового ввода положительного конца

AGND

Сигнал на первый способ аналогового входа отрицательного конца

AI2

Второй способ аналогового ввода положительного конца

AGND

Сигнал на второй способ аналогового входа отрицательного конца

AI3

Третий способ аналогового ввода положительного конца

AGND

Сигнал на третий аналоговый вход отрицательный конец

AI4

4-сторонний Аналоговый Входной положительный конец

AGND

Сигнал к четвертому аналоговому входу отрицательного конца

24V1

Аналоговый выходной канал1Мощность питания

A01

Аналоговый выходной канал1Сигнал

AGND

Аналоговый выходной канал1Мощность отрицательный

24V2

Аналоговый выходной канал2Мощность питания

A02

Аналоговый выходной канал2Сигнал

AGND

Аналоговый выходной канал2Мощность отрицательный

24V3

Аналоговый выходной канал3Мощность питания

A03

Аналоговый выходной канал3Сигнал

AGND

Аналоговый выходной канал3Мощность отрицательный

24V4

Аналоговый выходной канал4Мощность питания

A04

Аналоговый выходной канал4Сигнал

AGND

Аналоговый выходной канал4Мощность отрицательный

Четыре, Аналоговый вход/Выходная схема

Пять. Связь инструкции

1Параметры связи (Заводская стоимость):9600, N, 8, 1

Параметр

Объяснить

9600

Скорость передачи данных

N (Без проверки)

Проверка бит

8

Данные бит

1

Останавливает положение

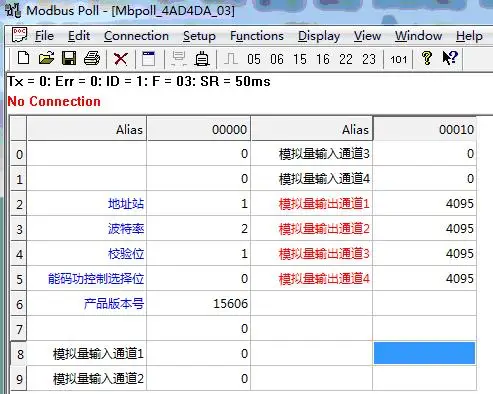

Вторая главаModbusОписание протокола регистрации и связи

A. Модуль поддерживает код функции MODBUS и диапазон адресов

Тип регистра

Диапазон адресов

Функция код

Функция описание размера

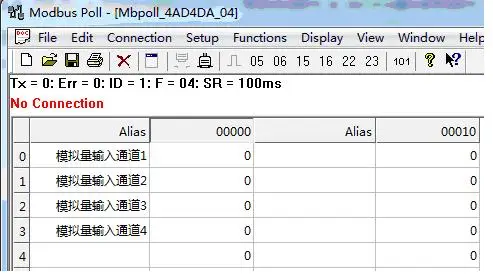

Вход регистр

30001-30004

0x04H

Чтение одного или нескольких входных регистров

Держите регистр

40001-40016

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Напишите данные, чтобы сохранить регистр

0x10H
