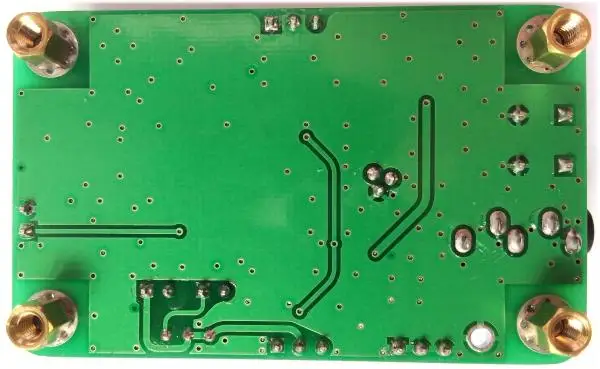

Электронный аудио AGC кондиционер Модуль V2.0
Благодаря всем, версия V1.0 распродана, теперь выпуск версии V2.0, эта версия регулировки выходного напряжения AGC более удобна.

1 Краткое описание модуля

В усилительной цепи нам нужно изменить увеличение цепи в соответствии с усиленным сигналом, так что амплитуды усиленного сигнала будут храниться в определенном диапазоне. Цепь с этой функцией называется автоматической схемой управления коэффициентом усиления.AGCЦепи. Если усиленный сигнал усиливается в соответствии с фиксированным увеличением, усиленный сигнал будет слишком большим или слишком маленьким, чтобы быть последовательным, что вызовет большие проблемы для последующей цепи обработки. В аудио поле входные аудиосигналы большие и маленькие таким образом.AGCУправления, может обеспечить стабильную выходную мощность сигнала, а также гарантировать, что сигнал не будет отображаться резким искажением, тем самым улучшая качество звука.

Основные особенности модуля заключаются в следующем:

(1)Коэффициент усиленияУправлениеРадиус действия:(-11 ~ 34)ДБ,45dBВAGCДинамический диапазон регулировки.

(2) Максимальное входное и выходное напряжение: в чехол нет видимого искажения сигнала,Входное напряжениеМаксимальнаяСо стороны± 10Vpp;

(3) ЧастотаОтвет(Модуль ±5VПиковое значение выходного напряжения1VppВремя Группа50 Гц ~ 60 кГцПик2VppВремя Группа150 Гц ~ 50 кГц;

(4)ВыходАмплитуда управления:Руководство по эксплуатацииПотенциометр регулирования илиАвтоматическийДаУправление, можетВысокоточныйУправляйте амплитудой выходного сигнала.

(5МодульВ источника питания диапазон составляет ±5V ~±12V.

(6) Выходной интерфейс используется в двух формах, один-контактный интерфейс, а другой-аудиоинтерфейс.

(7) Этот модуль спроектировал отверстие в отверстииGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.

(8) Размер модуля:6,5 см×4 см(Длинный × Широкий).

(9) Мы можем настроить соответствующие модули в соответствии с фактическими потребностями пользователя. Поскольку процесс отладки является более утомительным, необходимо добавить определенную таможенную плату.

2 Интерфейсный модуль

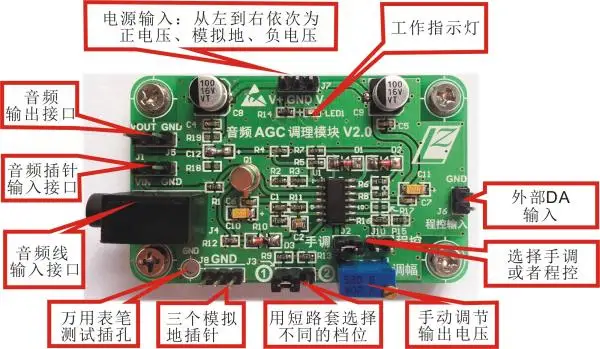

Выходной интерфейс использует контактный интерфейс, а входной интерфейс используется в двух формах, один-контактный интерфейс, а другой-аудиоинтерфейс. Интерфейс модуля показан как показано на диаграмме.

Интерфейсный модуль схематичный рисунок

3 Интерфейсный модуль подключения

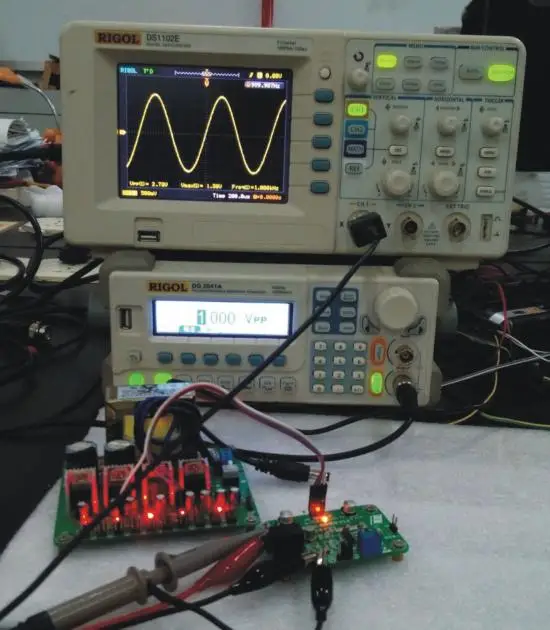

Модуль вручную регулирует усиление и внешний видДаКонтрольное усиление соединений отладки показаны как показано на следующей схеме.

Схема подключения к ручному регулированию

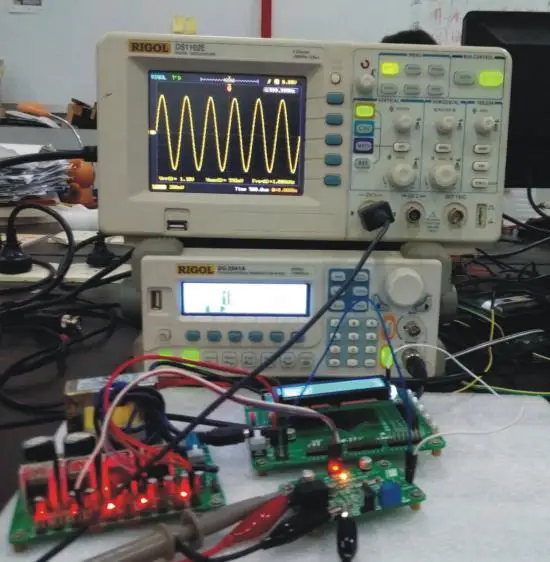

Схема подключения внешней системы управления DA

4 Модуль отладки эффект

Результаты отладки частотного диапазона:

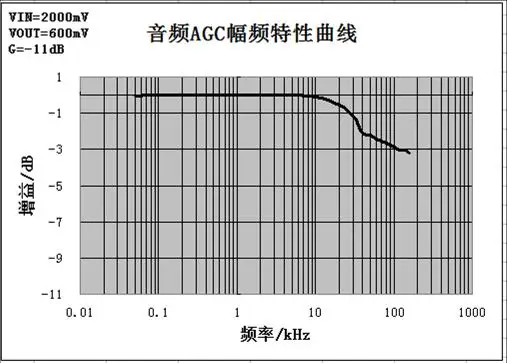

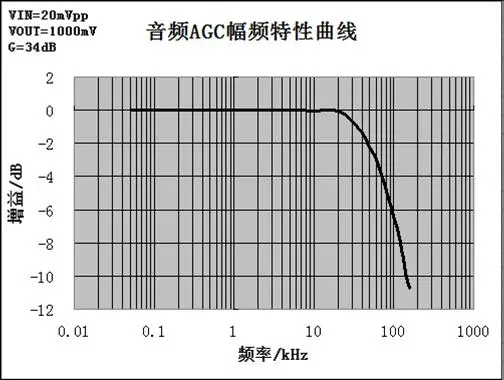

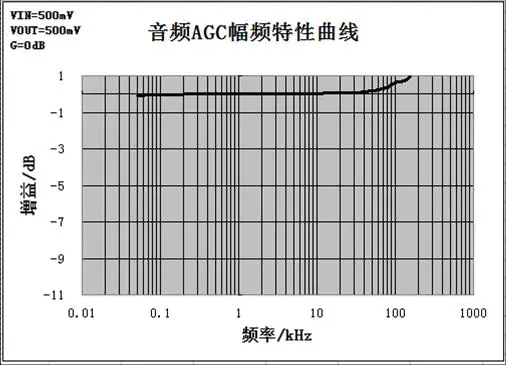

Диапазон частот этот модульУсловие тестирования-Частотный диапазон входного синусоидального сигнала50 Гц ~ 155 кГцВыберите режим усиления ручного управления; Фиксированное усиление соответственно-11dB,0dB,34dBПолучена следующая схема данных:

Вы можете увидеть аудио из графика данныхAGCМодульная-3dBЧастота отключения составляет около60 кГц.

Динамический диапазон результаты теста:

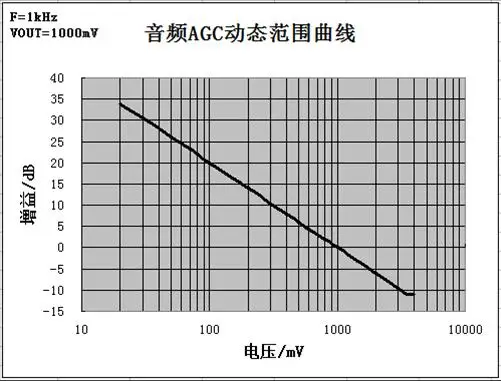

Настройте потенциометр, чтобы установить пиковое значение выходного напряжения.1VДля изменения входного напряжения диапазон входного напряжения:20mV ~ 4000mVПриведены следующие результаты испытаний.

Этот модуль можно увидеть по результатам тестированияЛинейныйКоэффициент усиления Диапазон-11 ~ 34dBОн может отвечать требованиям общей системы измерения.

5 Отгрузочная ведомость

Серийный номер

Название

Номер

Примечания

1

Аудио AGC модуль кондиционирования

1

Бесплатная грузов

2

Использование инструкций и размеров модуля

1
