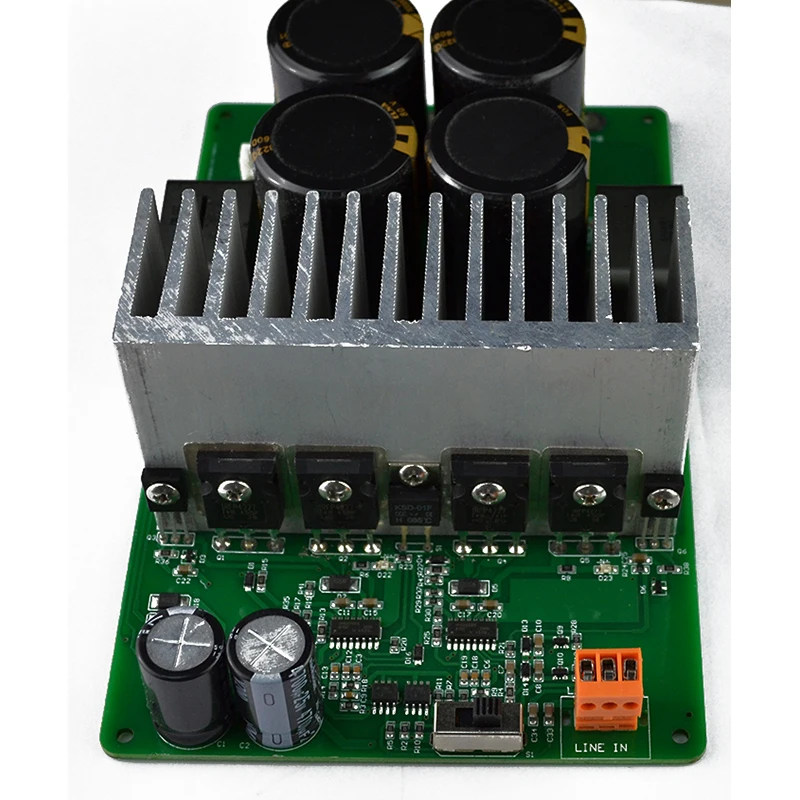

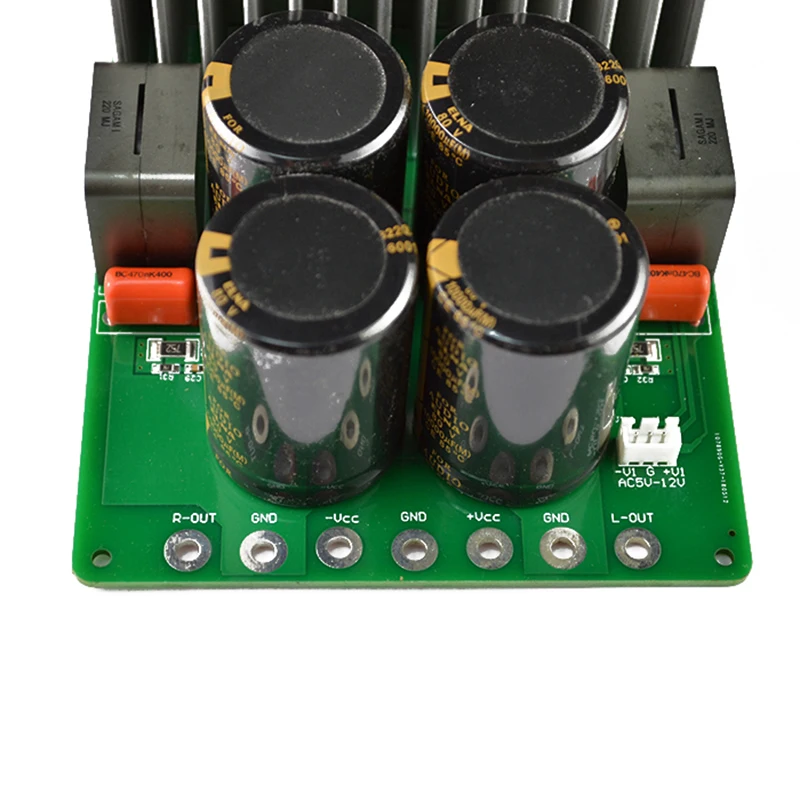

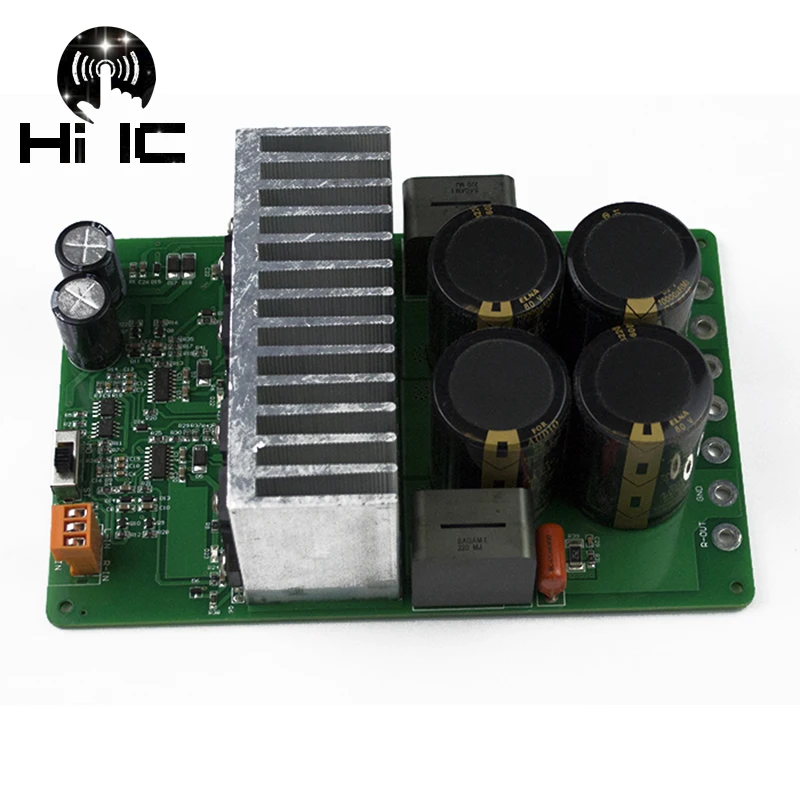

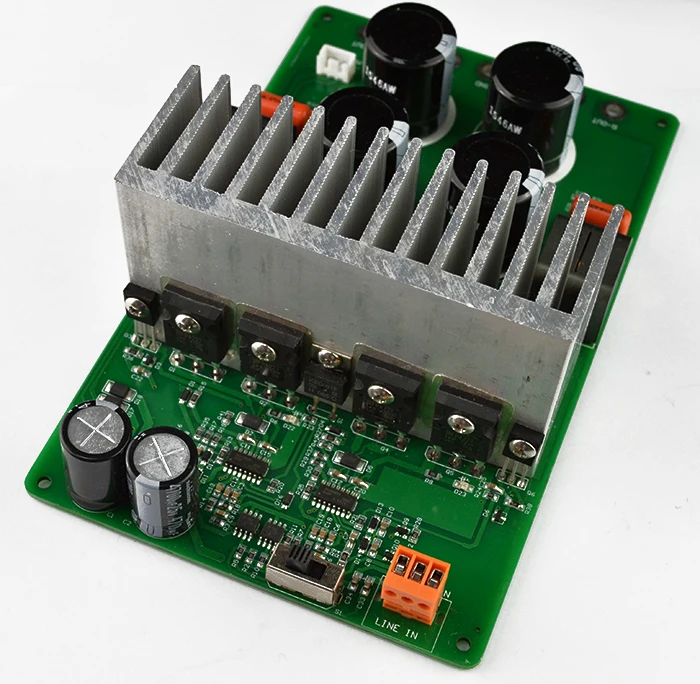

Последняя версия платы усилителя IRAUD2000 класса D готовая плата/высокая мощность 2000

Последняя версия платы усилителя IRAUD2000 класса D готовая плата/высокая мощность 2000

Технические параметры

Напряжение источника питания: ± 33-80 в (требуется дополнительная вспомогательная мощность 6-12 В переменного тока) Максимальная выходная мощность: (максимальная выходная мощность, когда источник питания постоянного тока ± 80 в, искажение <0.1%) Двухканальный режим: 350 Вт/8x2 X2, 700 Вт/4x2 X2, (источник питания постоянного тока ± 62 в, требуется вспомогательное охлаждение вентилятора) 900 Вт/2, X2. Режим моста: (моно) 1200 Вт/8 Ом, 2000 Вт/4 Ом (± 70 В постоянного тока). Напряжение усиление: 33 раза (перевернутый усиления) Вход Чувствительность: 1,6 V (эффективное значение) Входное сопротивление: 20 кОм Частотная характеристика: 0-50 кГц ± 1 дБ Остаточное напряжение шума: 200 УФ Динамический диапазон:> 100 дБ Защита от перегрева значение: 85 ° C Защита от перенапряжения значение: ± 81 в Эффективность: эффективность отличается от различной выходной мощности, а эффективность особенно высока при высокой мощности, достигая более 90% при 300 Вт выходной мощности.

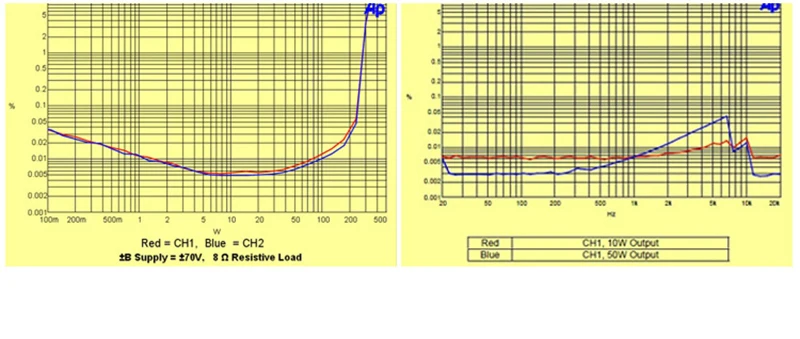

Ниже приведены кривые искажения мощности и кривая искажения частоты только для справки:

Подробная информация о продукте

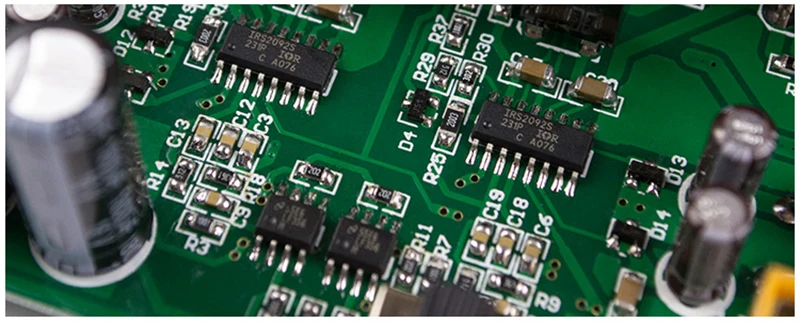

Основным чипом является IRS2092S, который является чипсетом интегрированного аудио драйвера IC. Он оснащен защитными переключателями модуляции ширины импульса (PWM) и полным цифровым модулем MOSFET IR. Чип предназначен для высокопроизводительных аудиоусилителей класса D, таких как домашние кинотеатры, домашние стереосистемы, активные динамики, музыкальные инструменты и профессиональные аудиоприложения. Компоненты сопротивления-емкости производятся оригинальными ROHM, с высокой точностью и хорошей стабильностью. Фронтальный вход op amp использует LF356. Этот op amp-это операционный усилитель, состоящий из дифференциальных входов FET. Он использует FET как этап ввода. Он не только обладает высоким входным сопротивлением, низким входным напряжением, но также имеет преимущества высокой скорости, широкого диапазона частот и низкого уровня шума.

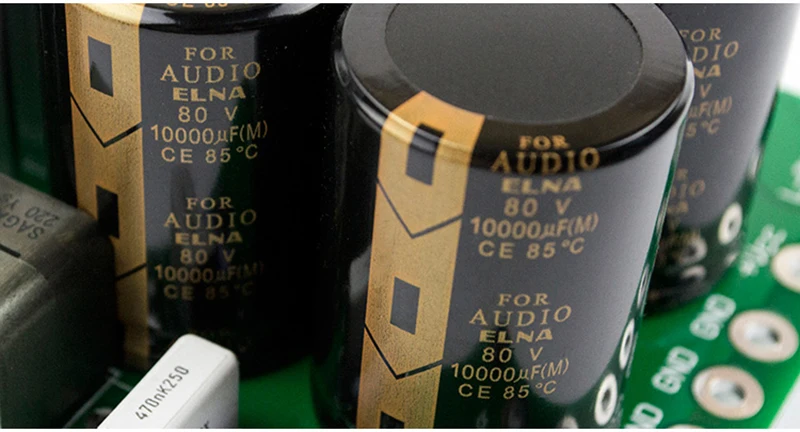

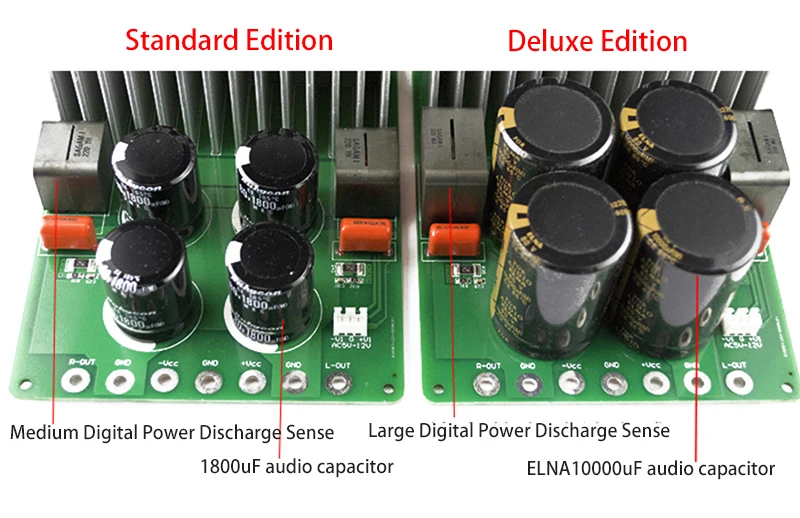

Фильтрующий конденсатор источника питания использует Эна для аудио выделенных конденсаторов. Электролитические конденсаторы ELNA могут быть видны во многих средне-и высококлассных аудиооборудованиях, особенно в Denon, Marantz, Golden thored Accuphase, Music Tour Electrocompaniet и т. Д. Более часто.

Метод подключения

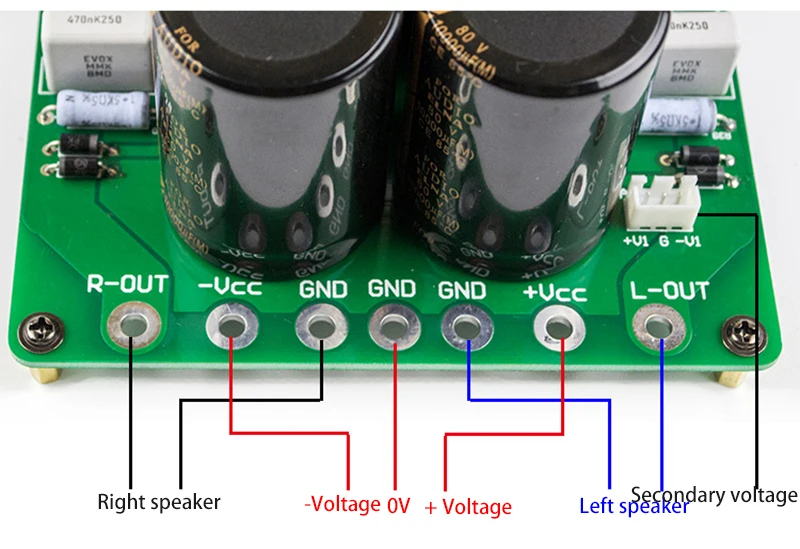

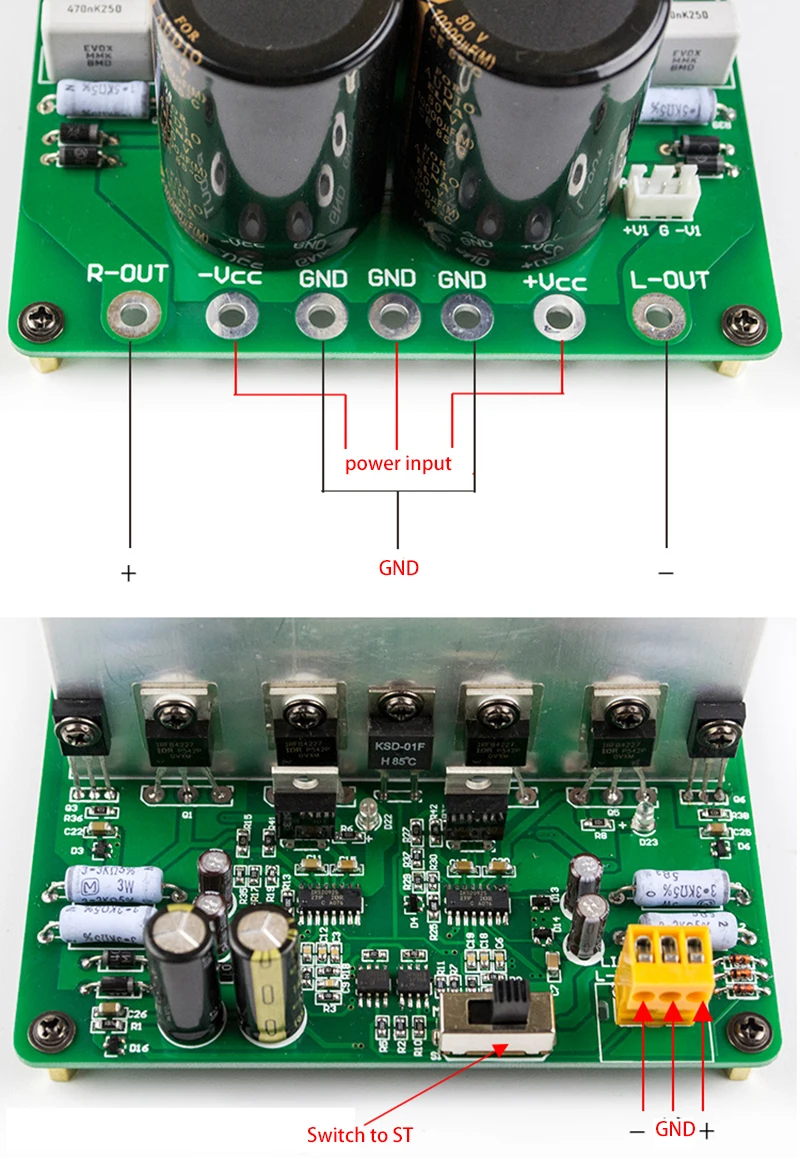

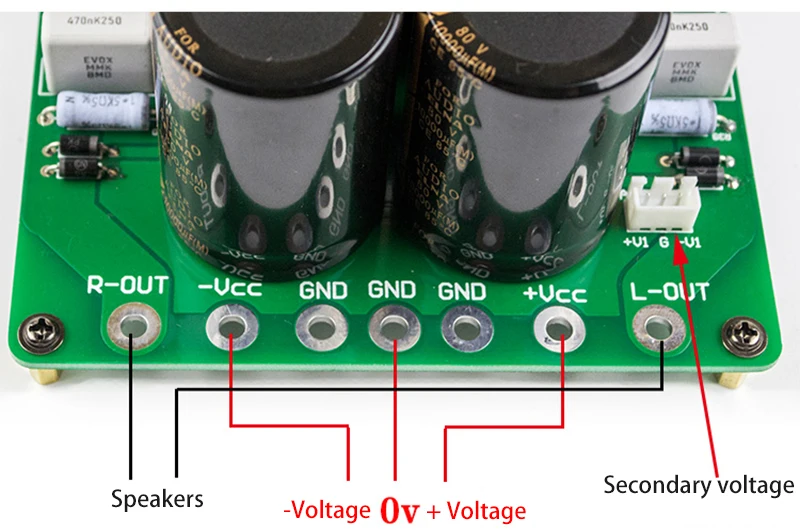

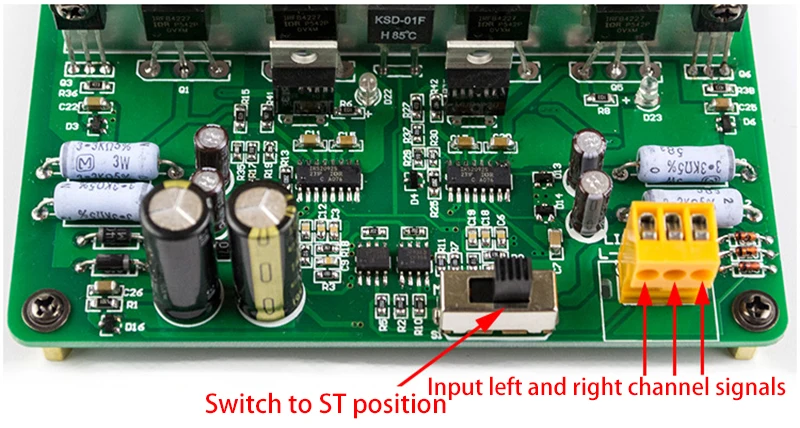

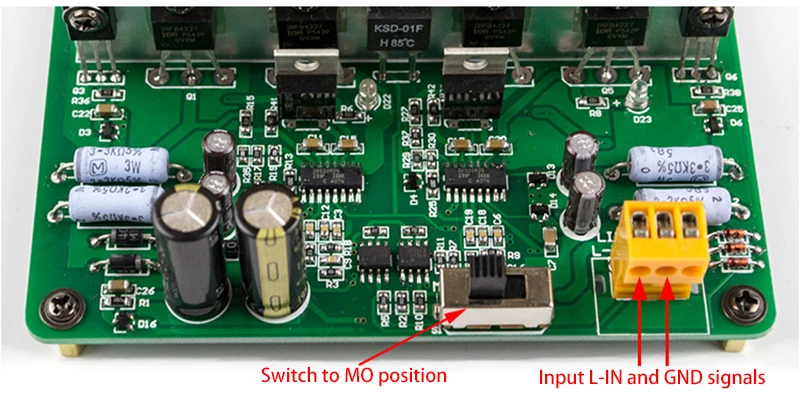

Подключение к питанию: AUD2000 требует два набора входов напряжения, один-основной источник питания, а другой-вспомогательный источник питания. Основная Входная мощность ± напряжение постоянного тока, Наивысшее напряжение постоянного тока ± 80 в, Рекомендуемое напряжение менее ± 75 в, одиночное напряжение постоянного тока не подходит, переменный ток для напряжения, требуется внешний мост выпрямителя или плата питания выпрямителя. Вспомогательный вход питания 6-12 В, который может быть переменного напряжения или переменного двойного напряжения, с выпрямлением и фильтрацией на плате. Если Двойной источник питания переменного тока, он может быть напрямую подключен в линейном заказе. Если переменное напряжение одиночное, вам нужно подключить 1 и 3 провода. Вместе два провода со средним заземляющим проводом напрямую соединены с одним источником питания переменного тока. Для напряжения постоянного тока требуется ± напряжение, и необходимо отличить положительные и отрицательные. На доске есть знаки. Входное соединение сигнала: сигнал может быть введен в левый и правый каналы стерео аудио сигналов. Плата отмечена, L слева, R справа, IN is input, а средняя-заземляющий провод. Переключитесь в положение ST. Вы также можете связать моно вход. Когда моно вход соединен, Подключите входной сигнал к LIN и земле, оставьте RIN пустым и замените переключатель в положение MO. Выходное соединение сигнала: для двухканального стереовыхода два динамика подключены к R-OUT GND и L-OUT GND соответственно. Когда моно-выход соединен, динамики подключаются к R-OUT и L-OUT. Для получения подробной информации, пожалуйста, см. Рисунок ниже. Если вы не понимаете, пожалуйста, свяжитесь со службой поддержки клиентов.

Двухканальное подключение

Мост подойдет как для повседневной носки, так соединение

Сбалансированный вход, сбалансированный выход
