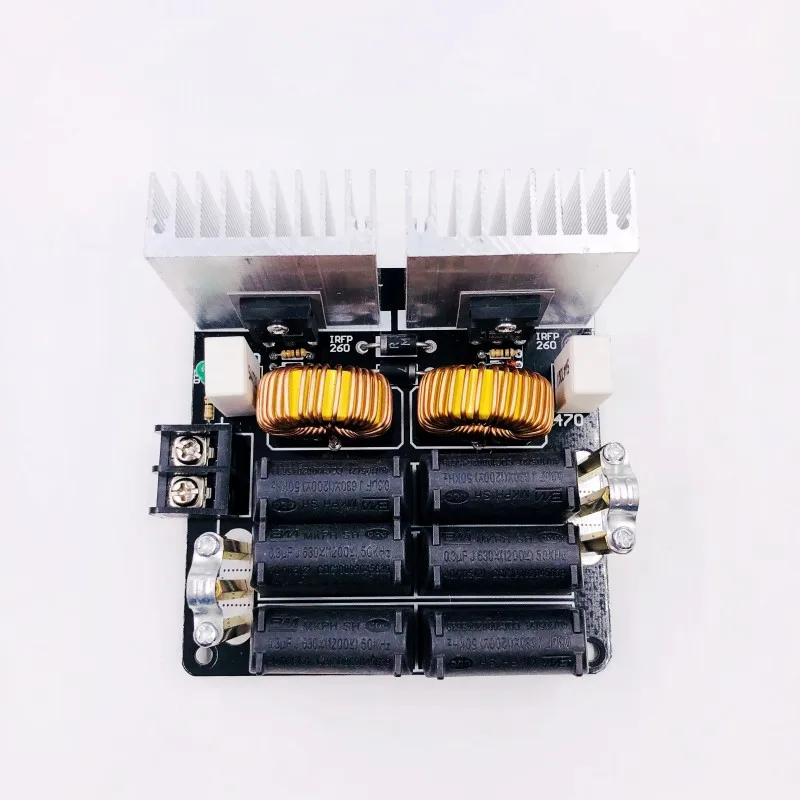

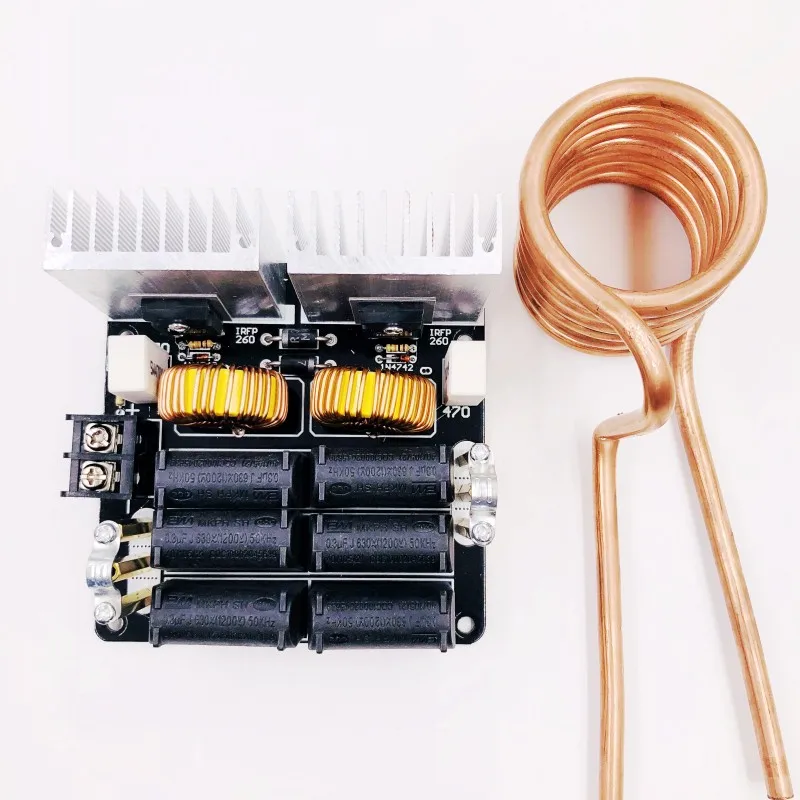

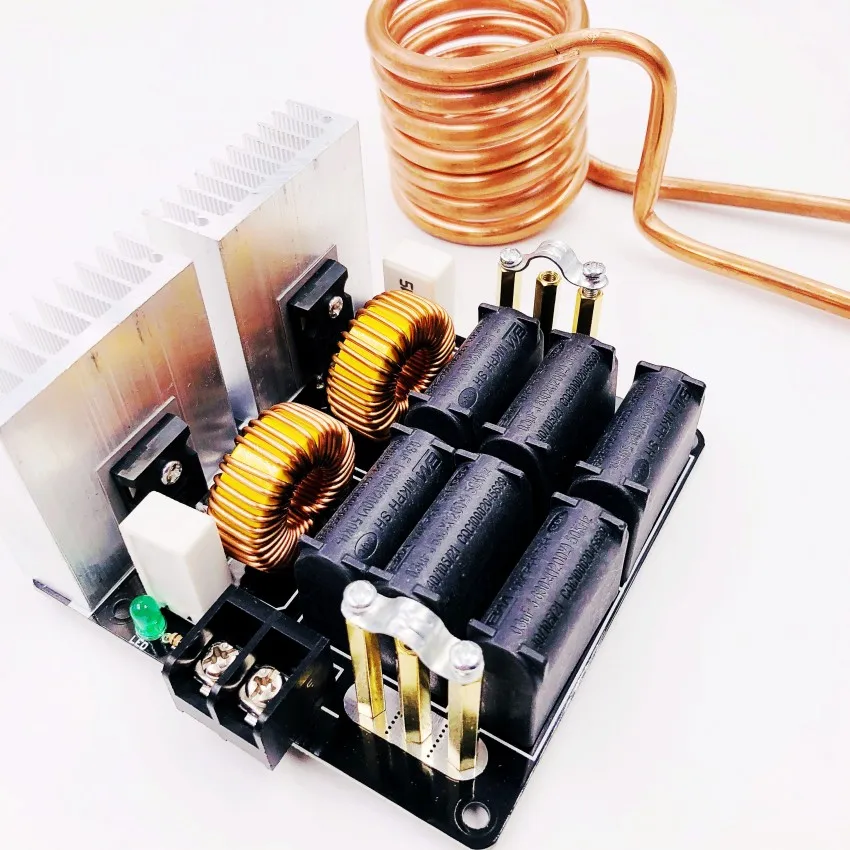

1000 Вт 20A ZVS низковольтная индукционная нагревательная плата модуль питания Flyback

1000 Вт 20A ZVS низковольтная индукционная нагревательная плата модуль питания Flyback

1. Источник питания низкого напряжения 12-48 в

2. Номинальный ток: 20A

3. Номинальная мощность: 1000 Вт, чем больше напряжение, тем выше мощность.

4. Мы тестировали, когда он работает 53 в источник питания, ток может достигать 30А. Он используется для DIY игроков, чтобы сделать небольшие части закалки, отжига и другой термической обработки, отопление быстро, очень удобно.

5. 24V входное напряжение и ток холостого составляет около 3A

6. 48 В вход и ток без нагрузки составляет около 6А

7. Чем выше напряжение, тем выше ток при нагревании одинаковых вещей, тем лучше эффект, но в то же время нагревание также выше, поэтому выбор входного напряжения зависит от ваших потребностей. Например, нагревание до 1 см квадратных мелких предметов, Используйте напряжение 24 В.

8. Покупателю требуется автономное питание и водяное охлаждение

9. Когда сделано с переключателем питания, из-за высокой мощности, как правило, имеет функцию мягкого запуска, а именно, просто питание от выходного напряжения медленно растет, если до напряжения до 12 В подключен индукционный нагревательный канал, не будет работать и сжигать трубку MOS. Таким образом, напряжение достигает более 12 В подключенной индукционной нагревательной цепи.

10. Объем нагреваемых предметов не может быть больше 1/10 внутреннего объема нагревательной катушки (то есть диаметр нагревательного цилиндра более 1/3 диаметра нагревательной катушки), В противном случае это может быть из-за перегрузки и сгорания цепи или источника питания. Хотя эта схема может переносить входный ток 30A, но страховка для работы не более 20A.

11. Эта схема может сделать Индукционное отопление или заменить медную трубку с высокочастотным трансформатором, это будет мощный инвертор

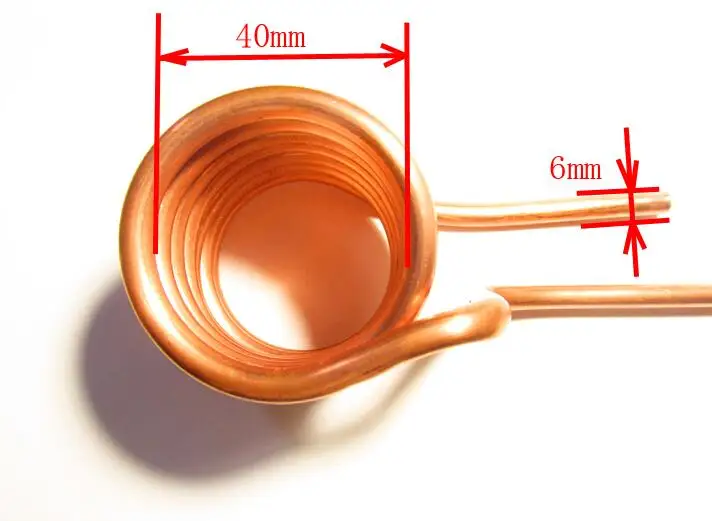

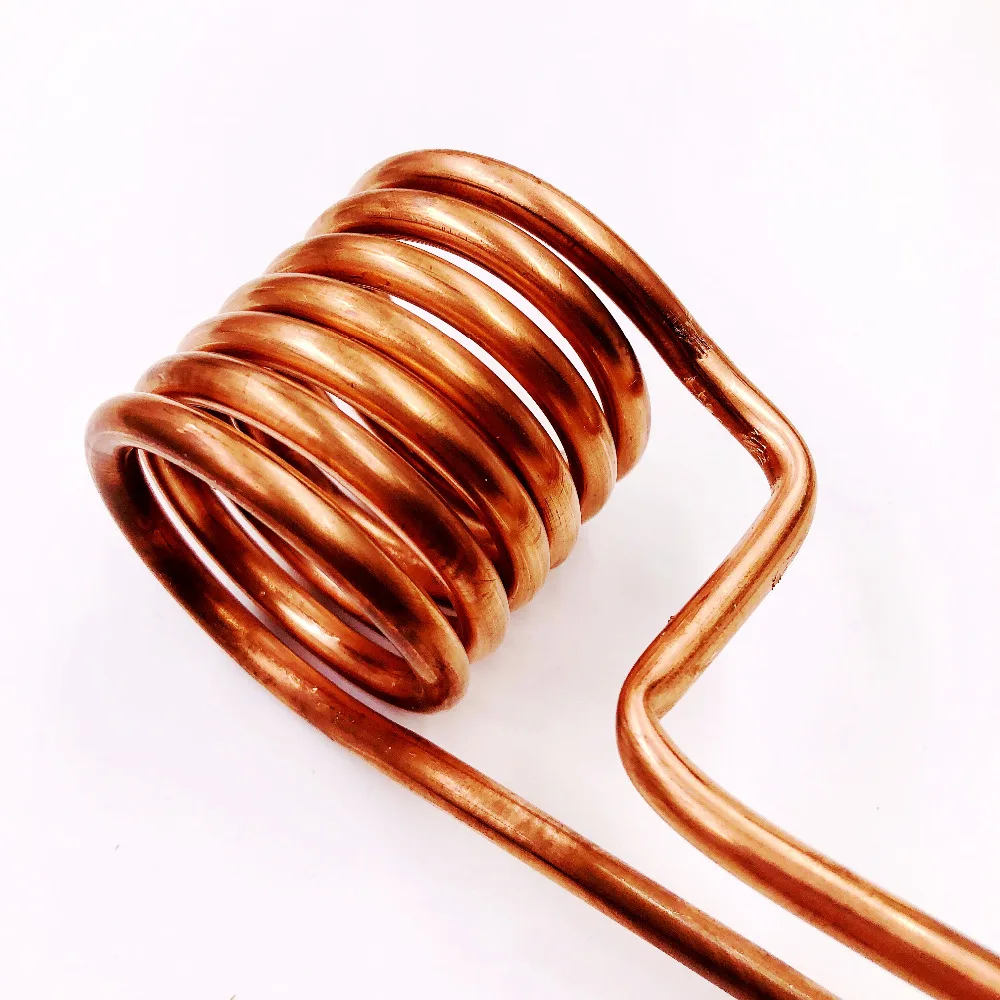

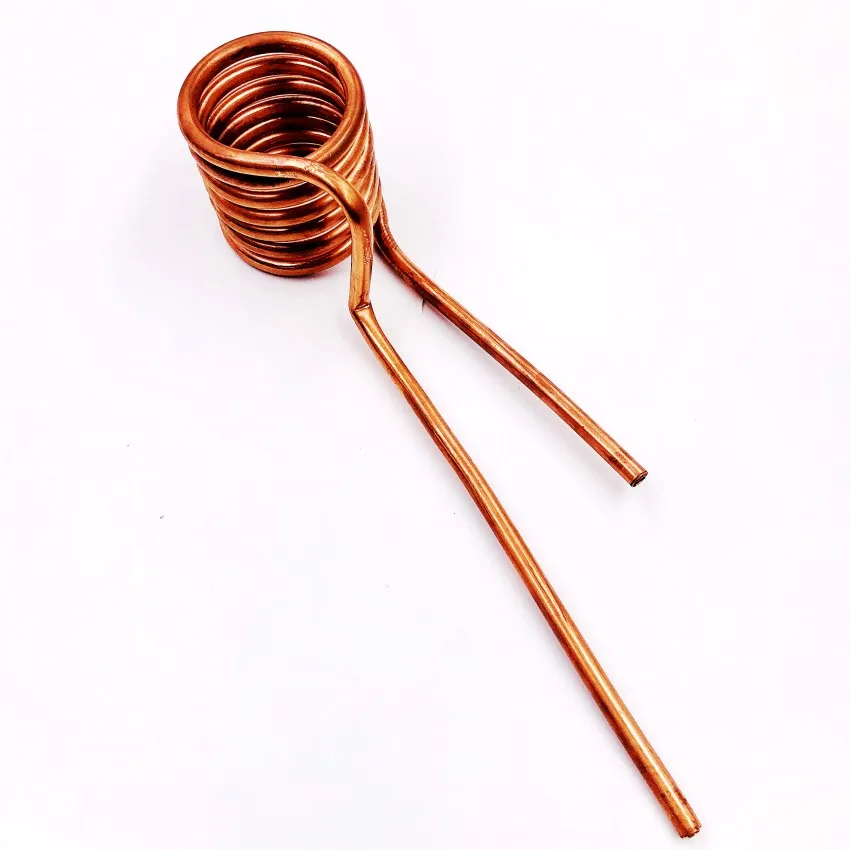

Обратите внимание на нагревательную катушку: индукционный нагревательный источник питания должен быть не менее 10 А
(Небольшой источник питания повредит этот ZVS)

Примечание:

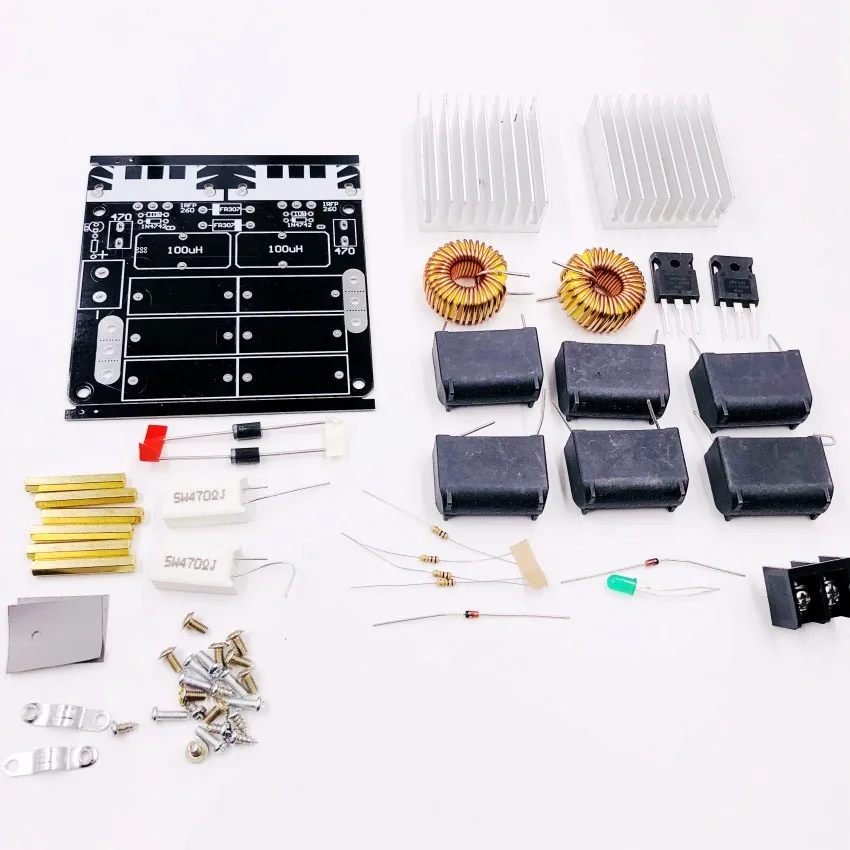

1. Комплект содержит полный набор элементов цепи вождения и латуни.
2. Покупатели должны принести свою собственную мощность и блок охлаждения.
3. Печатная плата с использованием двусторонней стекловолоконной платы, в основном медные следы используются для расширения использования всей задней поверхности резонансной цепи, общей, непрерывной работы, пожалуйста, добавьте вентилятор, чтобы выдуть сверху, К резонансным конденсаторам и другим компонентам прохладно.
4. Использование импульсного источника питания, обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, которая только что открывала выходное напряжение машины, медленно растет, пока он включен до индукционного нагрева, если напряжение поднимается до 12 В, так как Пуск недостаточного напряжения не может позволить себе вибрацию, В результате двух одновременных проводящих mos труб, поэтому сгорели компоненты.

Таким образом, первый начнет переключать напряжение источника питания достигает 12 в выше, а затем получить доступ к индукционной нагревательной цепи.

5. Объем нагреваемого объекта внутри нагревательной катушки не может превышать 1/5 объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть из-за перегрузки или выгорания источника питания на цепь.

Хотя эта схема может переносить 20-30A входной ток, но не превышать 15A при безопасной работе, вы можете легко добавить Амперметр между блоком питания и нагревательной платой, но всегда следите за текущей перегрузкой.

Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором.

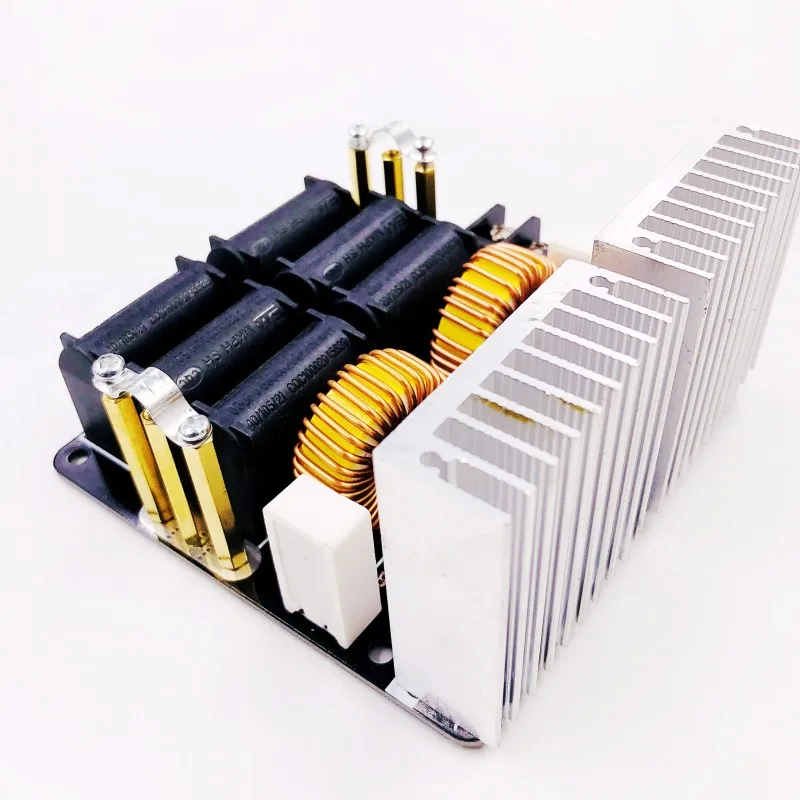

1. Для того, чтобы увеличить теплоотвод с помощью по индивидуальному заказу подложка толщиной 8,5 мм!
Мощность охлаждения очень мощная.
2. Использование столбов M4, лихорадка меньше, эффективнее.
