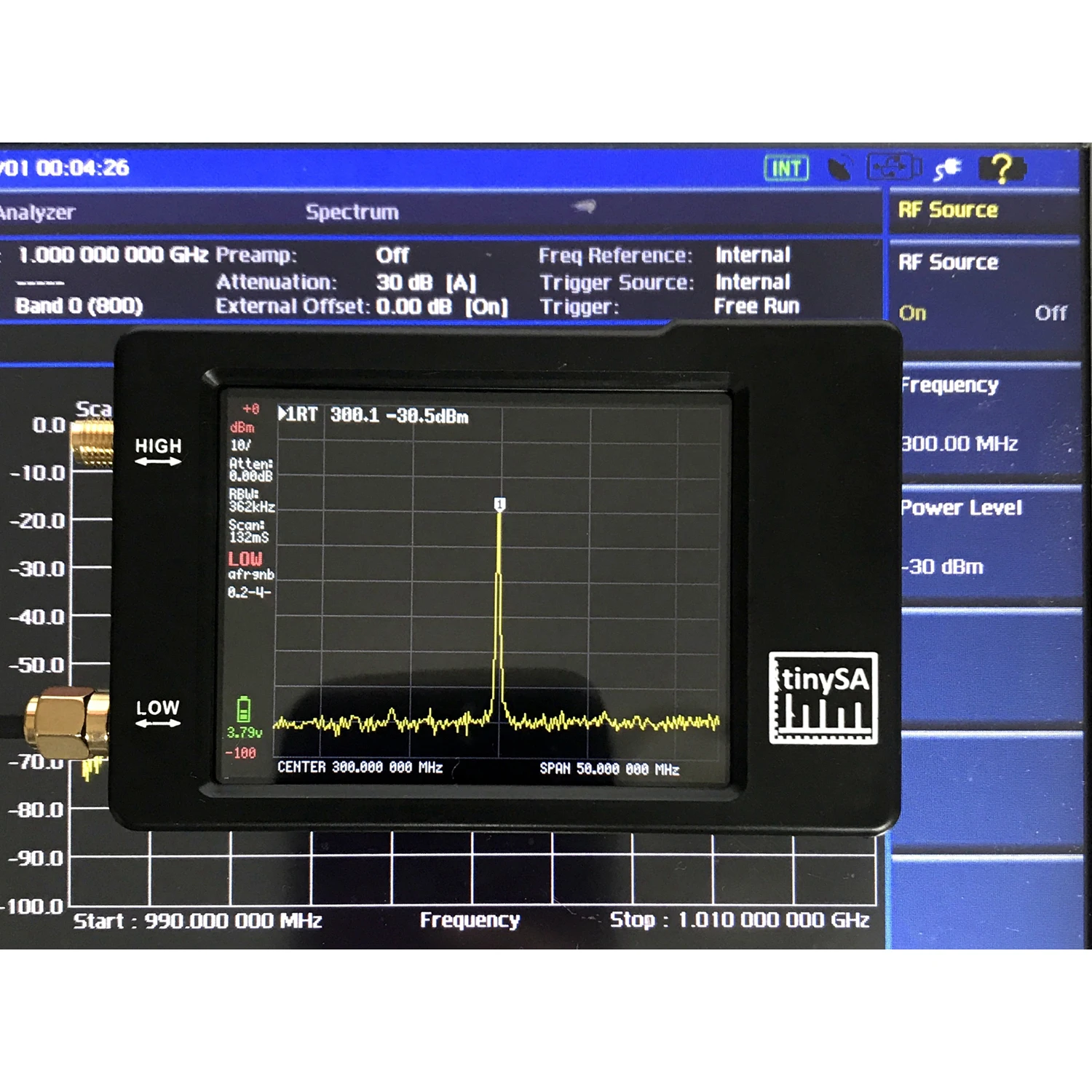

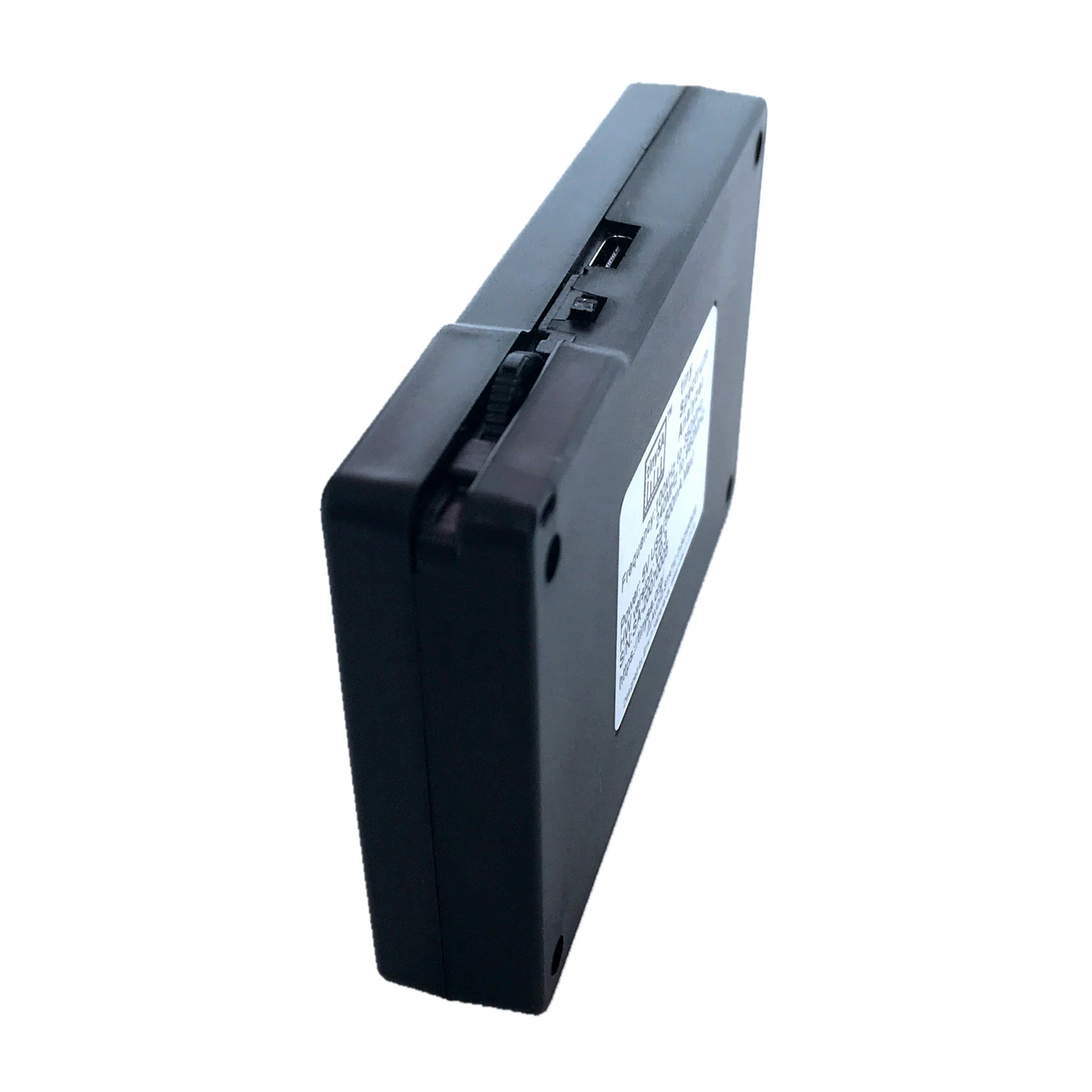

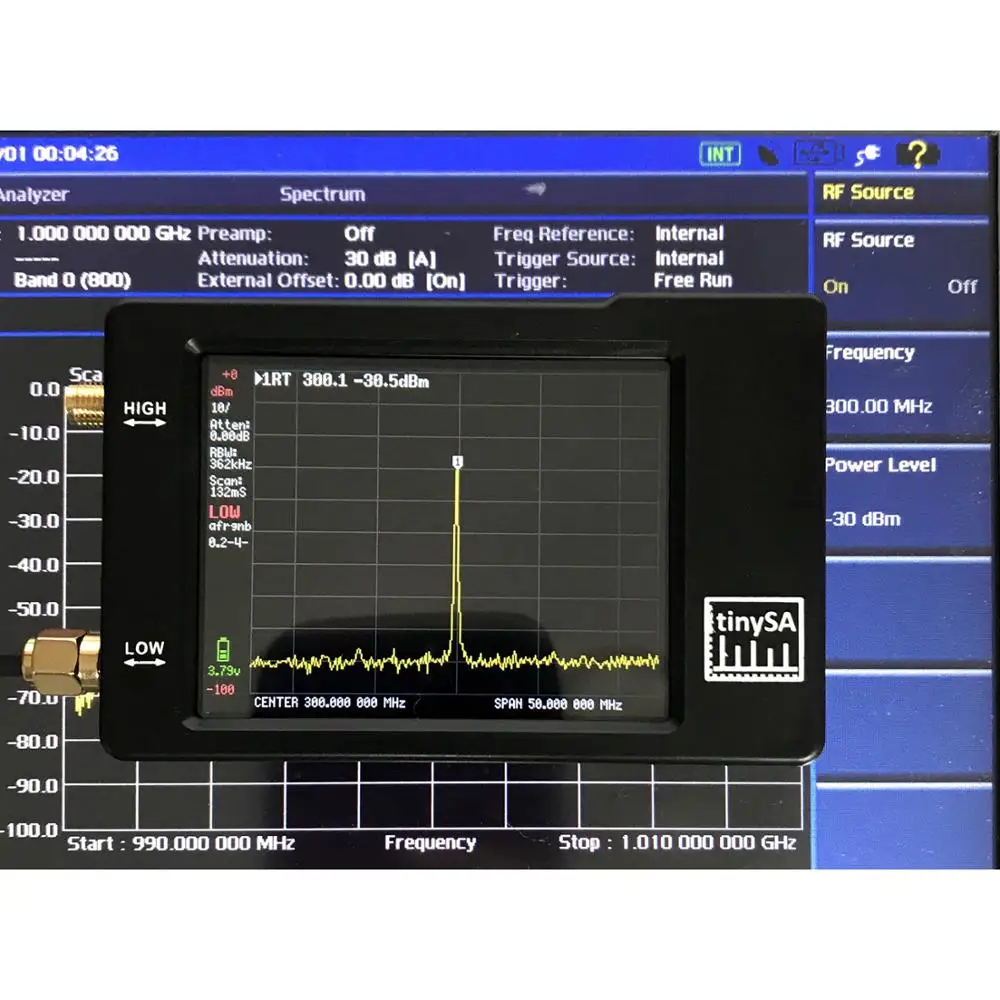

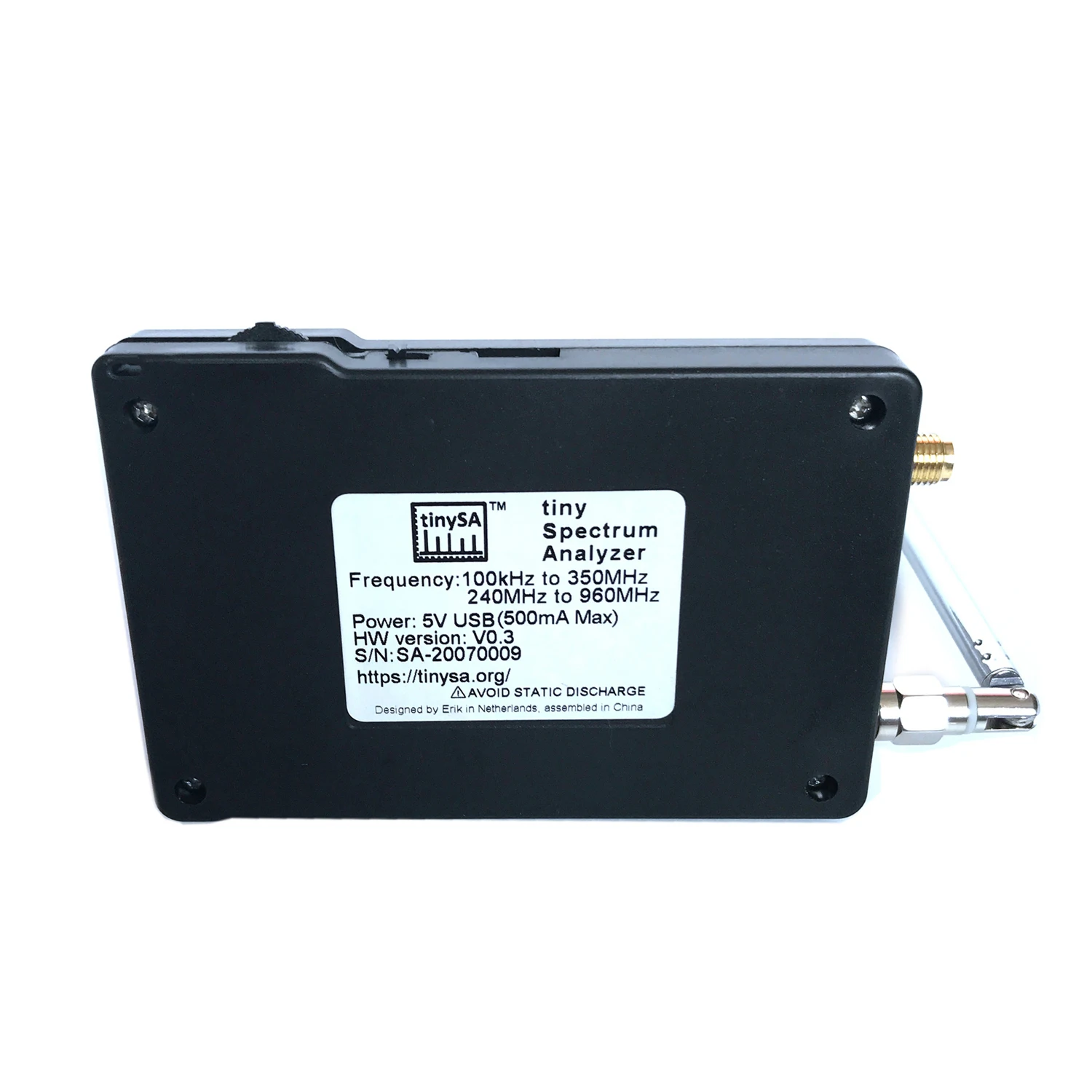

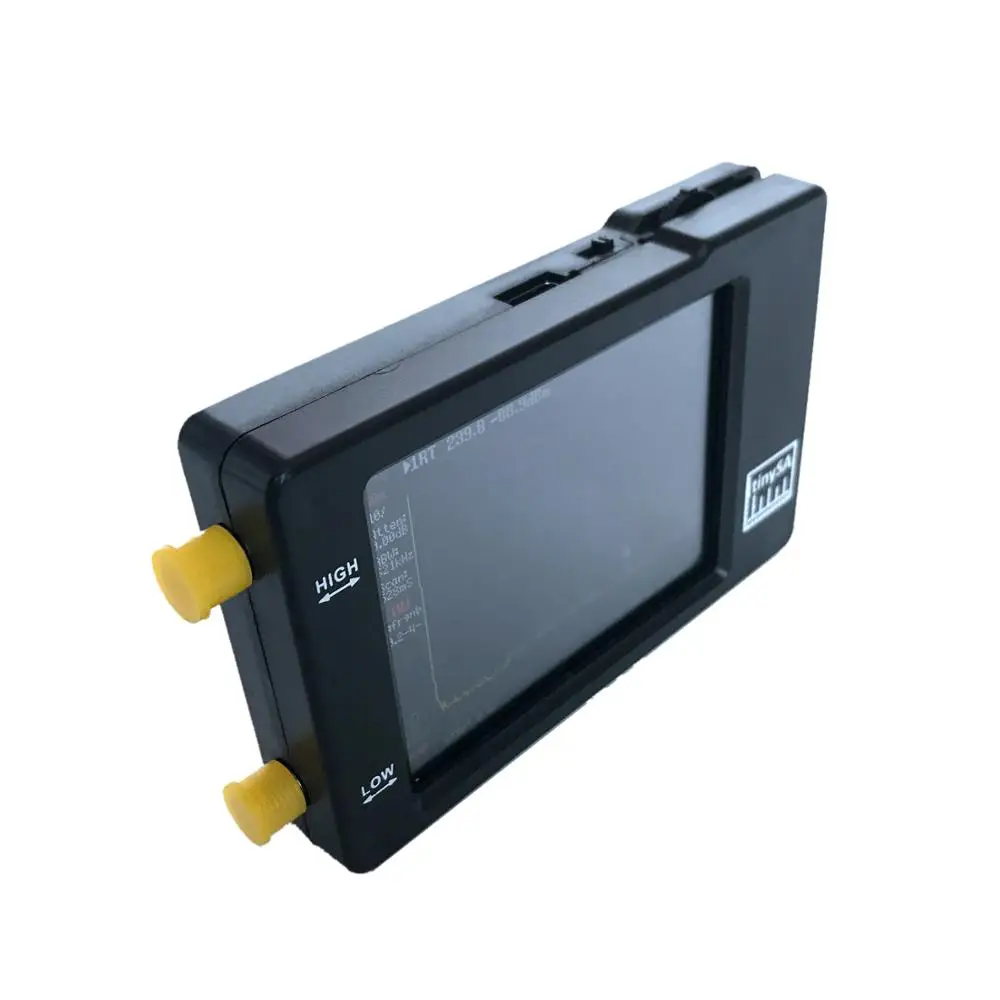

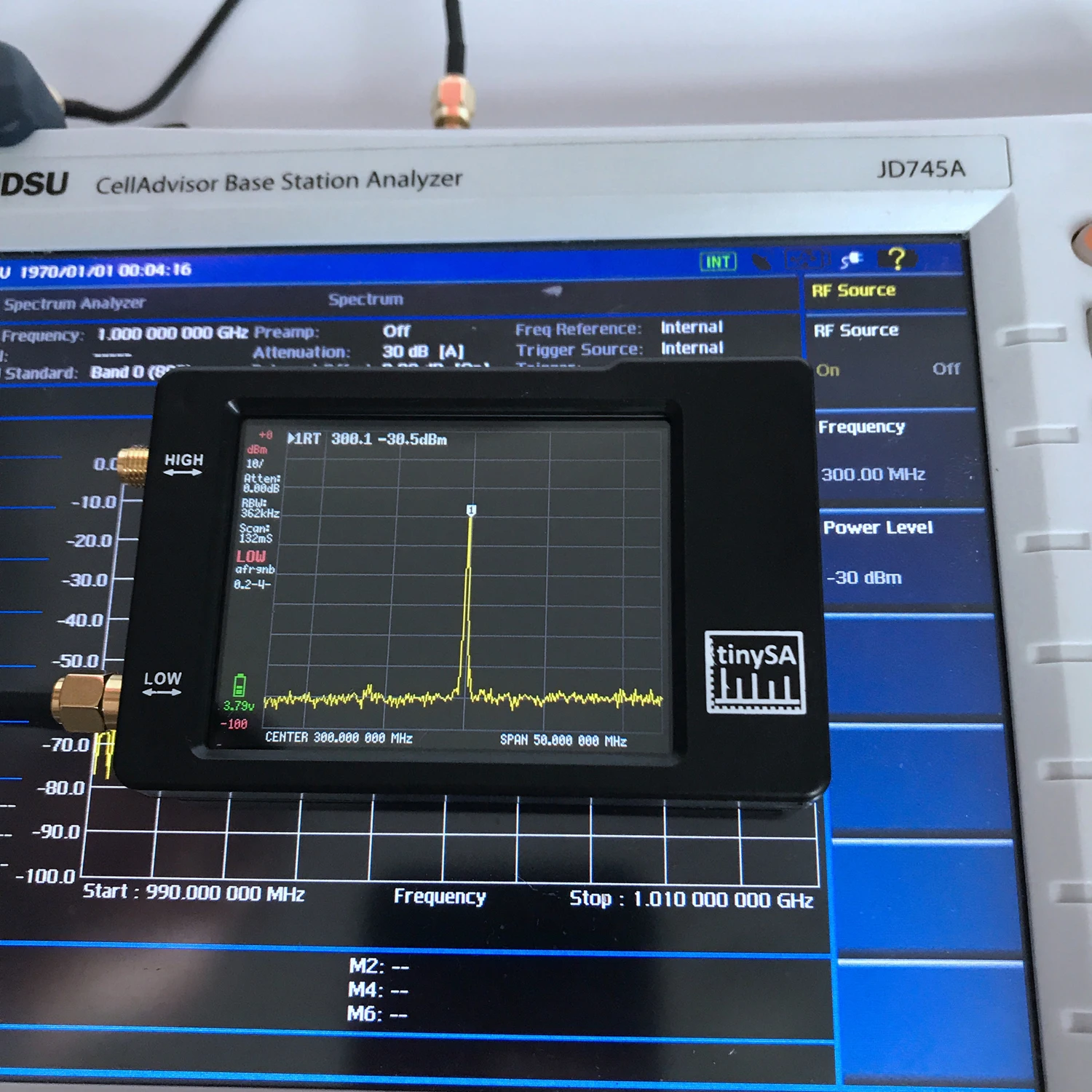

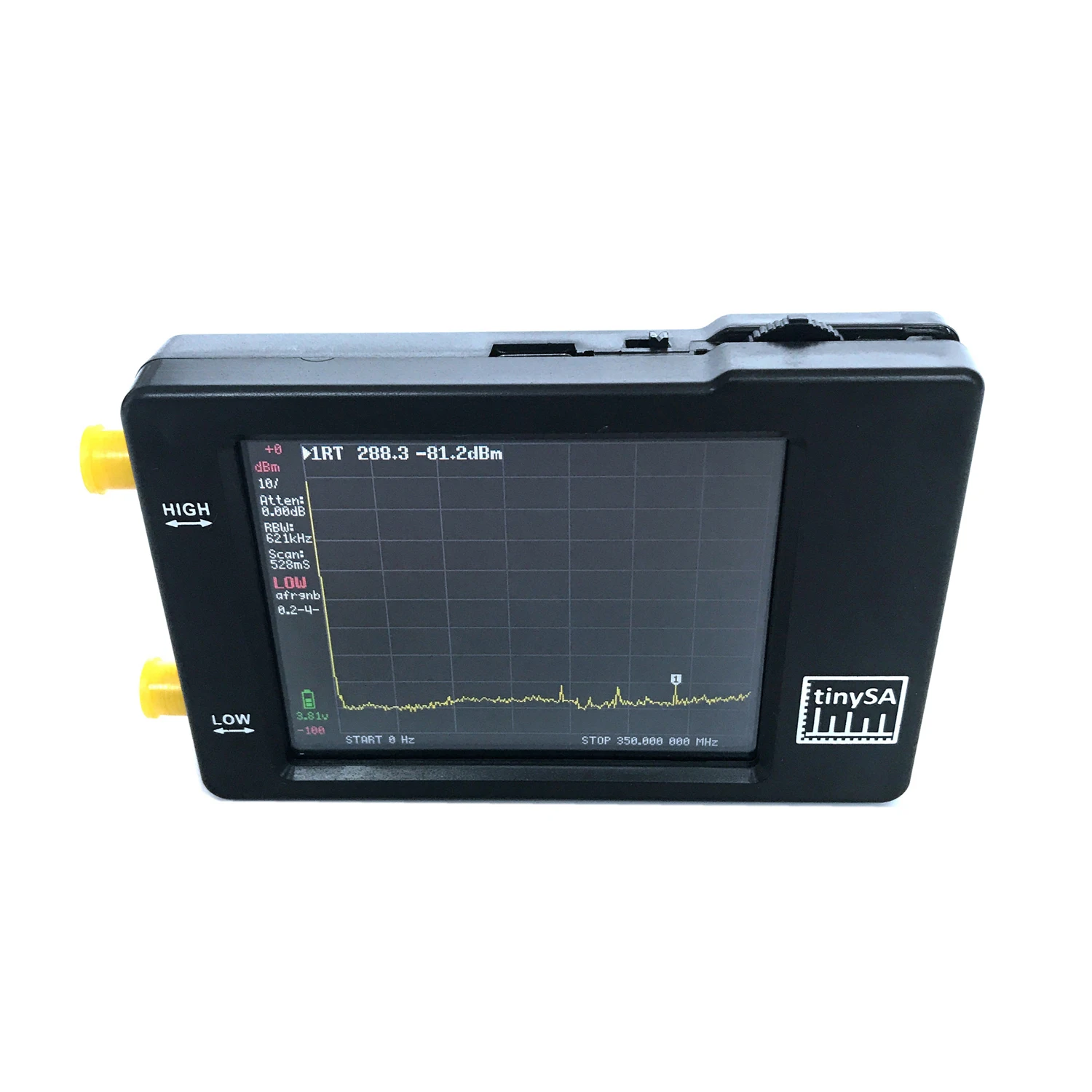

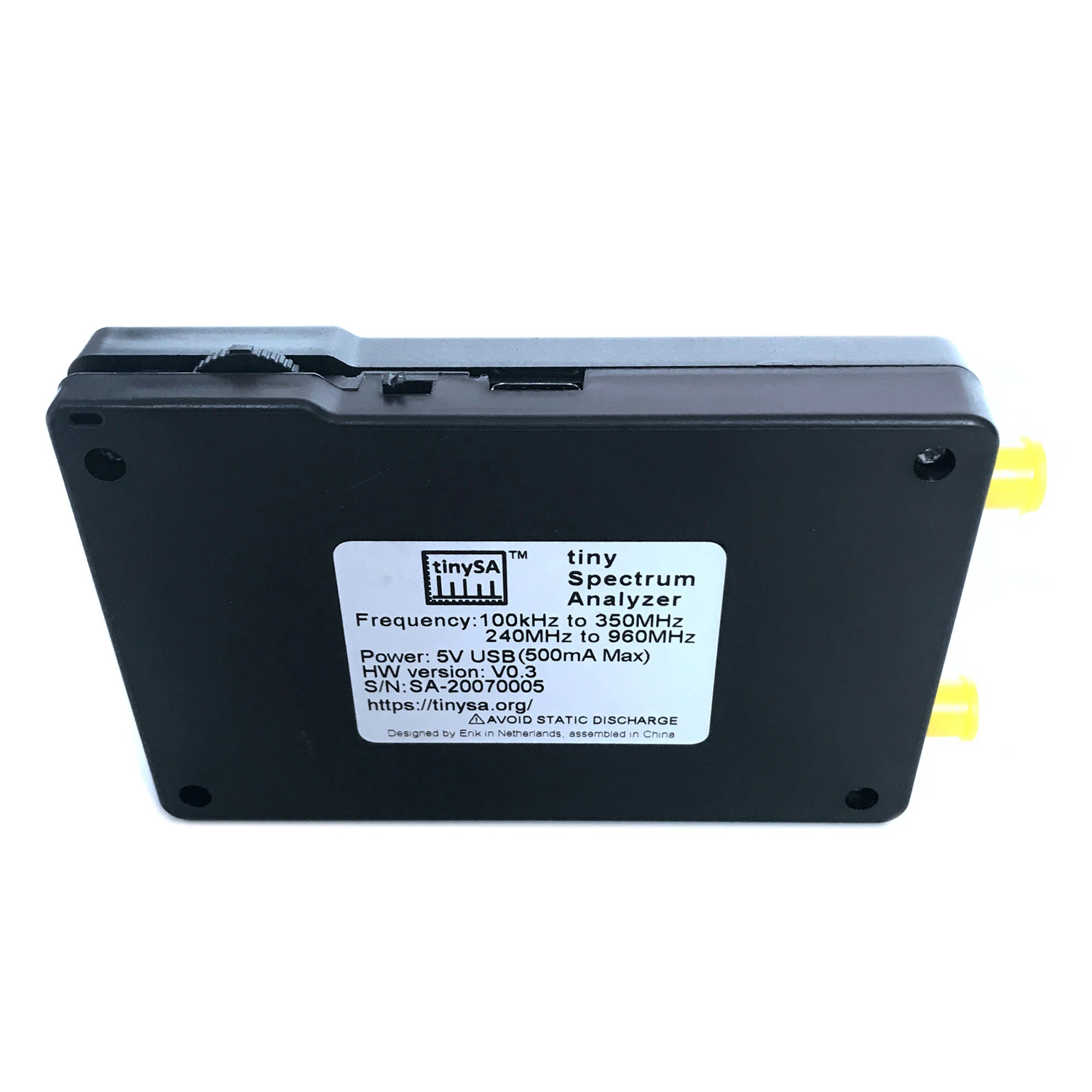

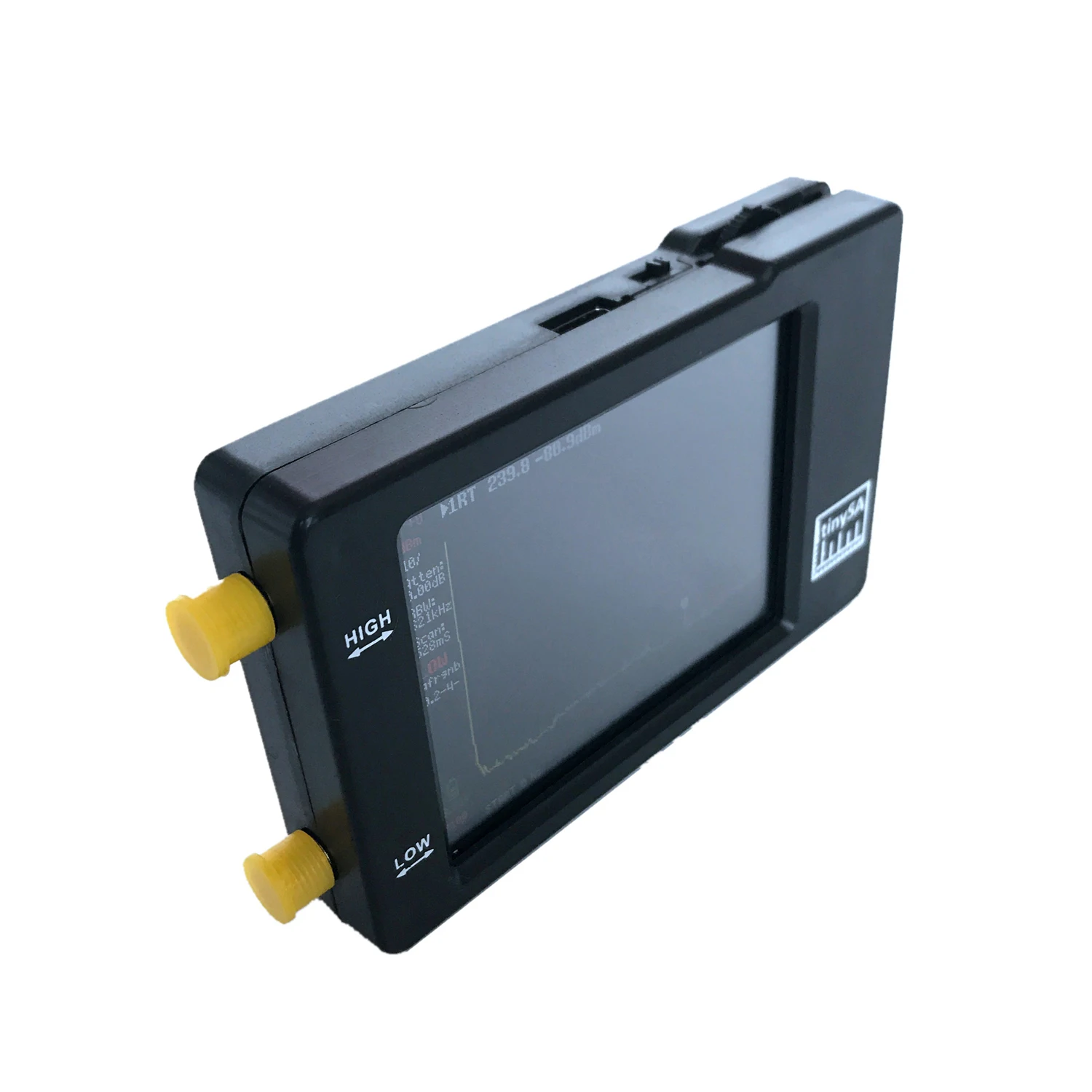

TinySA ручной миниатюрный анализатор спектра с двумя входами 3 5 дюймовый сенсорный

TinySA ручной миниатюрный анализатор спектра с двумя входами 3 5 дюймовый сенсорный

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Анализатор спектра с двумя входами, хорошее качество MF/HF/VHF вход для 0,1 MHz-350MHz, меньшее качество UHF вход для 240MHz-960MHz.
Переключаемое разрешение полосовой фильтр для обоих колеблется от 2,6 кГц и 640 кГц.
Цветной дисплей показывает 290 точек сканирования, охватывающих полный низкий или высокочастотный диапазон.
Входной шаг аттенюатор от 0 дБ до 31 дБ для MF/HF/VHF вход.
Когда не используется в качестве спектрального анализатора, он может использоваться в качестве генератора сигналов, MF/HF/VHF синусового выхода между 0,1 MHz-350MHz, UHF квадратной волновой выход между 240MHz-960MHz.
Встроенный калибровочный генератор сигналов, который используется для автоматического самостоятельного тестирования и калибровки с низким входом.
Подключается к ПК через USB, он становится PC контролируемым спектральным анализатором.
Перезаряжаемая батарея обеспечивает как минимум 2 часа портативного использования.

Технические характеристики:
Материал: АБС-пластик
Цвет: черный
Аккумулятор: 1 * литиевая батарея, 650 мАч (в комплекте)
Посылка Размер: 200*120*30 мм/7,9*4,7 * 1.2in
Посылка Вес: 250 г/8,8 унции

Пользовательский интерфейс:
Разрешение дисплея 320*240 пикселей
Экран Диагональ 2,8"
16 бит на RGB пиксели
С резистивным сенсорным управлением
Чехол-повязка на переключатель управления

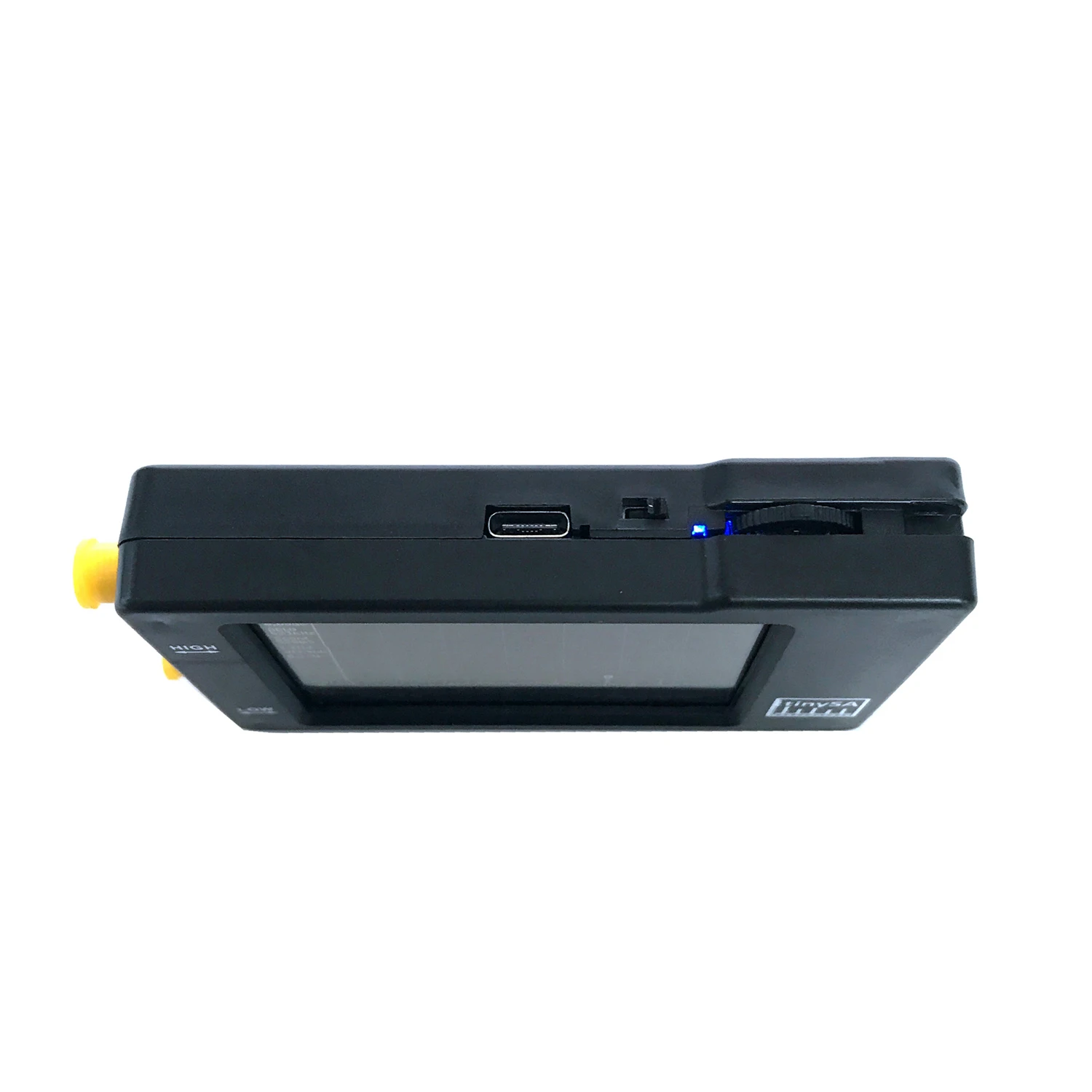

USB Последовательный порт управления
Дополнительный порт TTL USART (SW еще не реализован) на внутренней печатной плате
Линейный источник питания, чтобы воздержаться от переключения шума

Спецификация входного/выходного сигнала tinySA разделена на 4 режима.
Спецификация низкого входного режима:
Диапазон входных частот от 100 кГц до 350 МГц.
Входное сопротивление 50 Ом при затухании входного сигнала до 10 дБ или более.
Выбираемое ручное и автоматическое затухание Между 0 дБ и 31 дБ в 1 дБ шагов.
Абсолютный Максимальный входной уровень без затухания + 10dBm.
Абсолютная Максимальная входная мощность с 30dB затуханием + 20dBm для короткого периода.
Входная точка перехват продуктов модуляции третьего заказа (IIP3) с 0 дБ затуханием + 15 дБм.
1 дБ точка сжатия при + 2 дБм с 0 дБ затуханием.
Разрешение детектора мощности 0,5 дБ и частота линейности +/-1 дБ.
Абсолютная точность уровня мощности после калибровки уровня мощности +/-1 дБ.
Самый низкий дискретный сигнал с пропускной способностью 30 кГц-102dBm.
Точность частоты равна выбранной полосе пропускания разрешения.
Фазовый шум-90 дБ/Гц при смещении 100 кГц и-115 дБ/Гц при офсете 1 МГц.
Свободный динамический диапазон при использовании полосы пропускания 30 кГц 70 дБ.
Вручную выбираемые фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
Разрешение экрана 51, 101, 145 или 290 точек измерения.
Скорость сканирования более 1000 точек/секунд с использованием наибольших фильтров разрешения.
Автоматическая оптимизация реальных точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения.
Опция подавления шпоры для оценки, если определенные сигналы генерируются внутри или фактически присутствуют в входном сигнале.
Высокая спецификация входного режима:

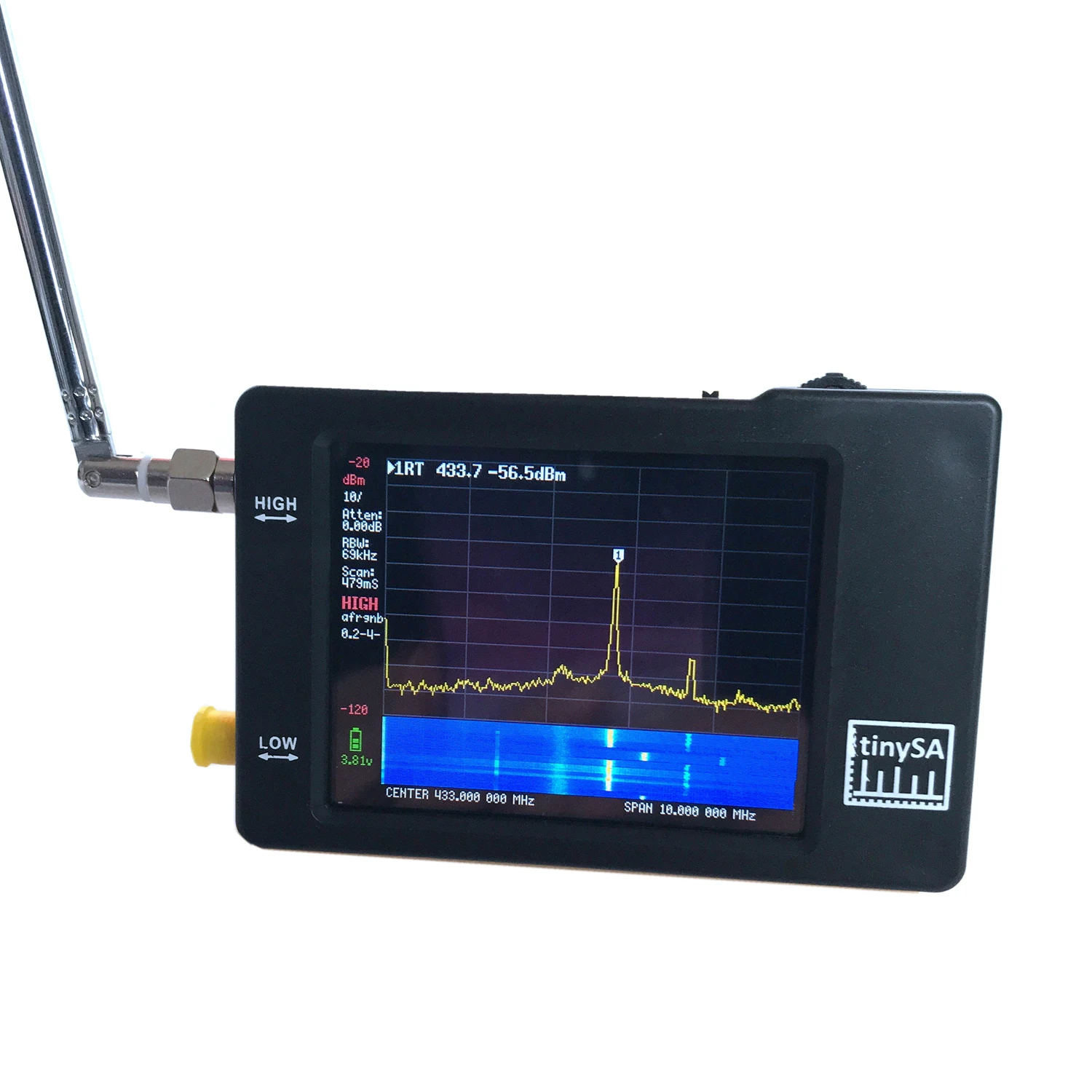

Диапазон входных частот от 240 МГц до 960 МГц.
Входное сопротивление зависит от частоты и отклоняется от 50 Ом.
Поскольку нет входного полосового фильтра, сильные входные сигналы вне диапазона 240 МГц до 960 МГц могут вызвать искажение входных сигналов.
Абсолютный Максимальный входной уровень без затухания + 10dBm.
Входная точка перехват продуктов модуляции третьего заказа (IIP3)-5dBm.
1 дБ точка сжатия при-6 дБм без затухания.
Разрешение детектора мощности 0,5 дБ и частота линейности +/-1 дБ.
Абсолютная точность уровня мощности после калибровки уровня мощности +/-1 дБ.
Самый низкий дискретный сигнал с пропускной способностью 30 кГц-115 дБм.
Точность частоты равна выбранной полосе пропускания разрешения.
Свободный динамический диапазон при использовании полосы пропускания 30 кГц 50 дБ.
Вручную выбираемые фильтры разрешения 3, 10, 30, 100, 300, 600 кГц. Автоматический выбор одного из 57 фильтров разрешения.
Дополнительный 25 дБ до 40 дБ частотно-зависимый входной аттенюатор. Ошибка уровня мощности с активированным аттенюатором увеличивается до +/-10 дБ.
Разрешение экрана 51, 101, 145 или 290 точек измерения.
Скорость сканирования более 1000 точек/секунд с использованием наибольших фильтров разрешения.
Автоматическая оптимизация реальных точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения.
Спецификация режима низкого выхода:
Синус выход с гармоникой ниже-40 дБ фундаментальных.
Диапазон выходной частоты от 100 кГц до 350 МГц.
Выходной уровень выбирается в 1 дБ шагов между-76dBm и-6dBm.
Опциональная AM, узкая FM и широкая FM модуляция или медленная развертка по выбору частотного диапазона.
Дополнительный выходной уровень развертки по максимуму всего диапазона выходного уровня.
Высокая производительность режима:
Квадратной формы волны выхода.
Диапазон выходной частоты от 240 МГц до 960 МГц.
Выходной уровень выбирается с переменным шагом между-38dBm и + 13dBm.
Опциональная узкая FM и широкая FM модуляция или медленная развертка по выбору частотного диапазона.

Справки генератор Технические характеристики:
Дополнительный квадратный волновой выход с фундаментальным at -25 дБм подключен к высокому входу/выходу.
Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Батарея Технические характеристики:
Время зарядки Макс 1 час на 500 мА минимальное USB порт или USB зарядное устройство.
Работа на полностью заряженной батарее не менее 2 часов.

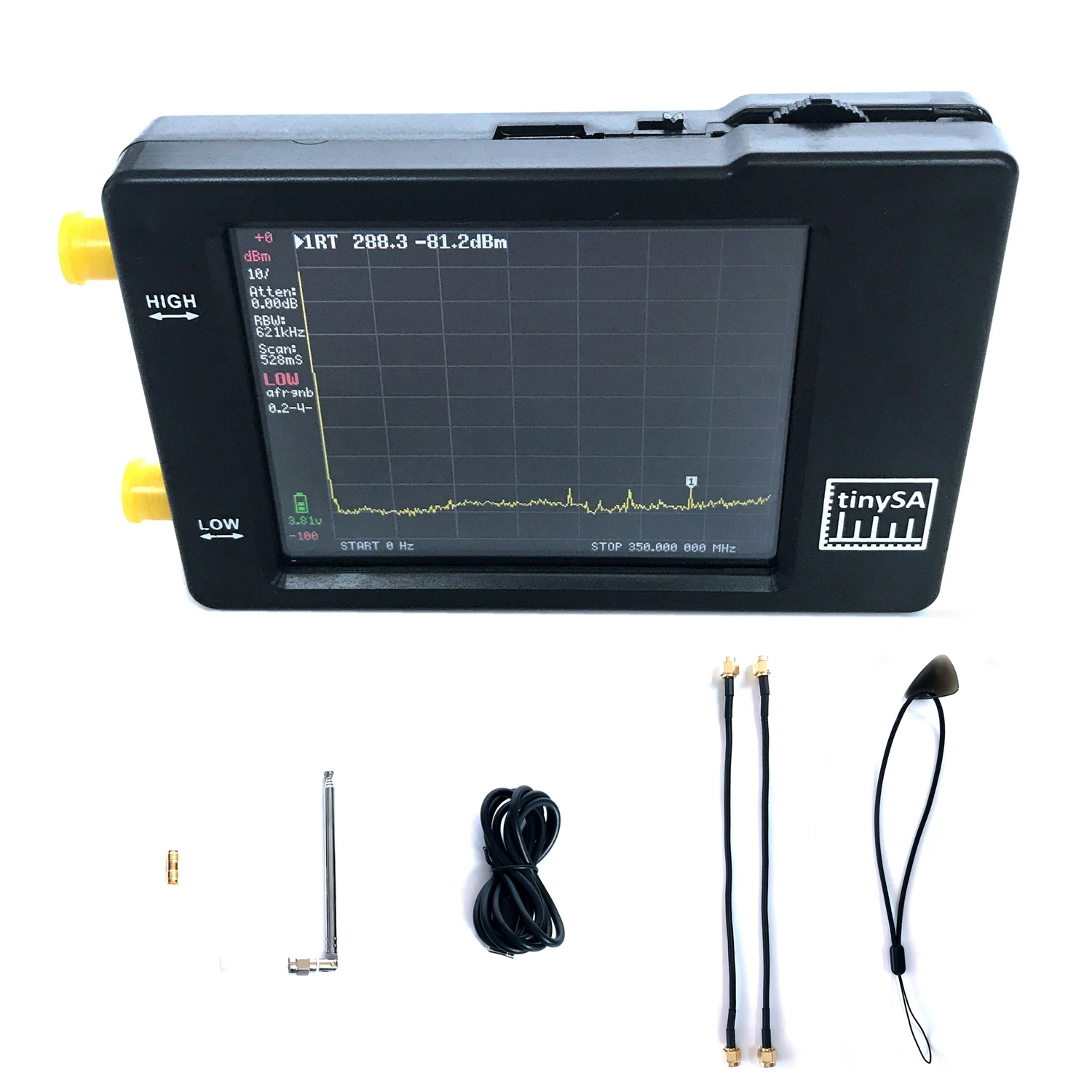

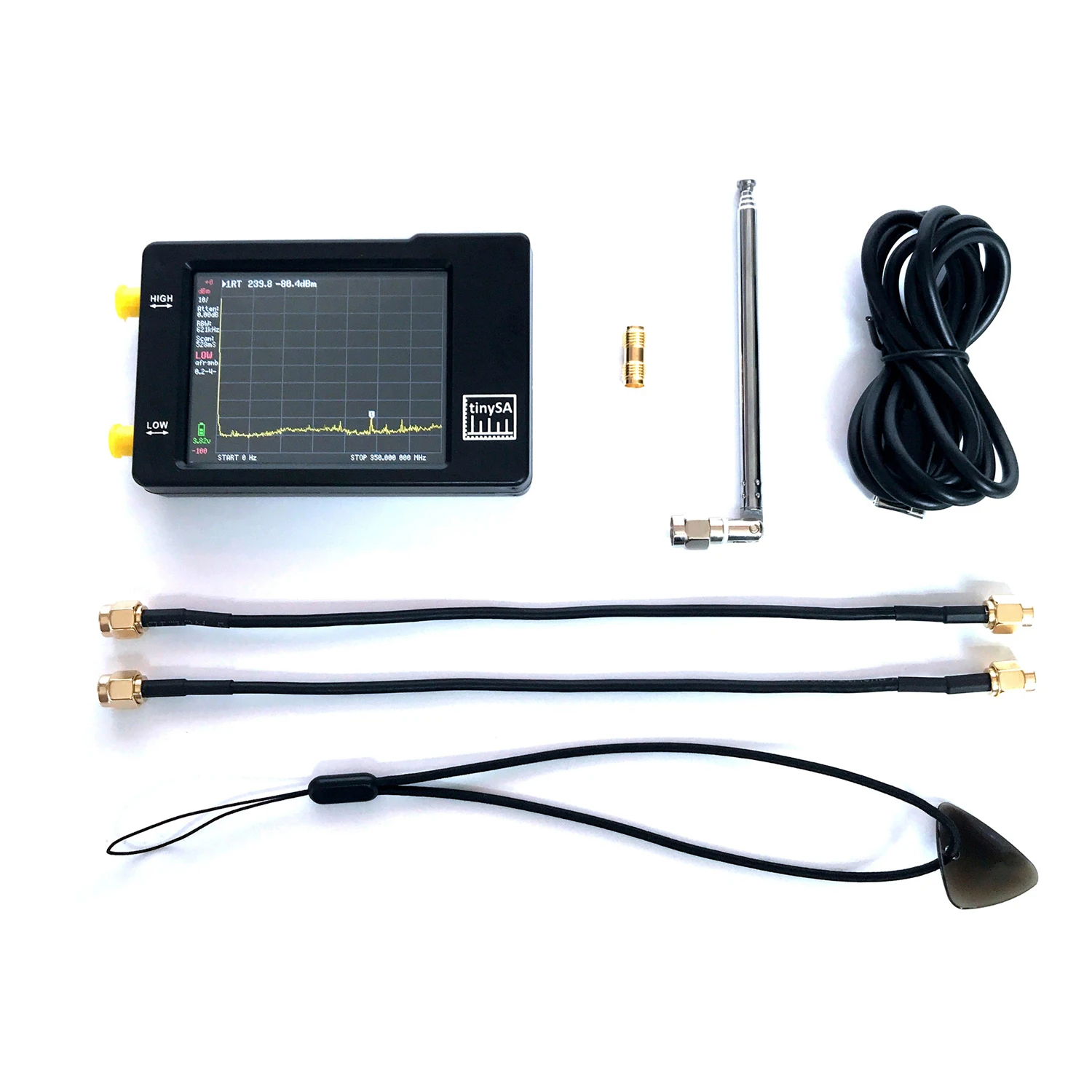

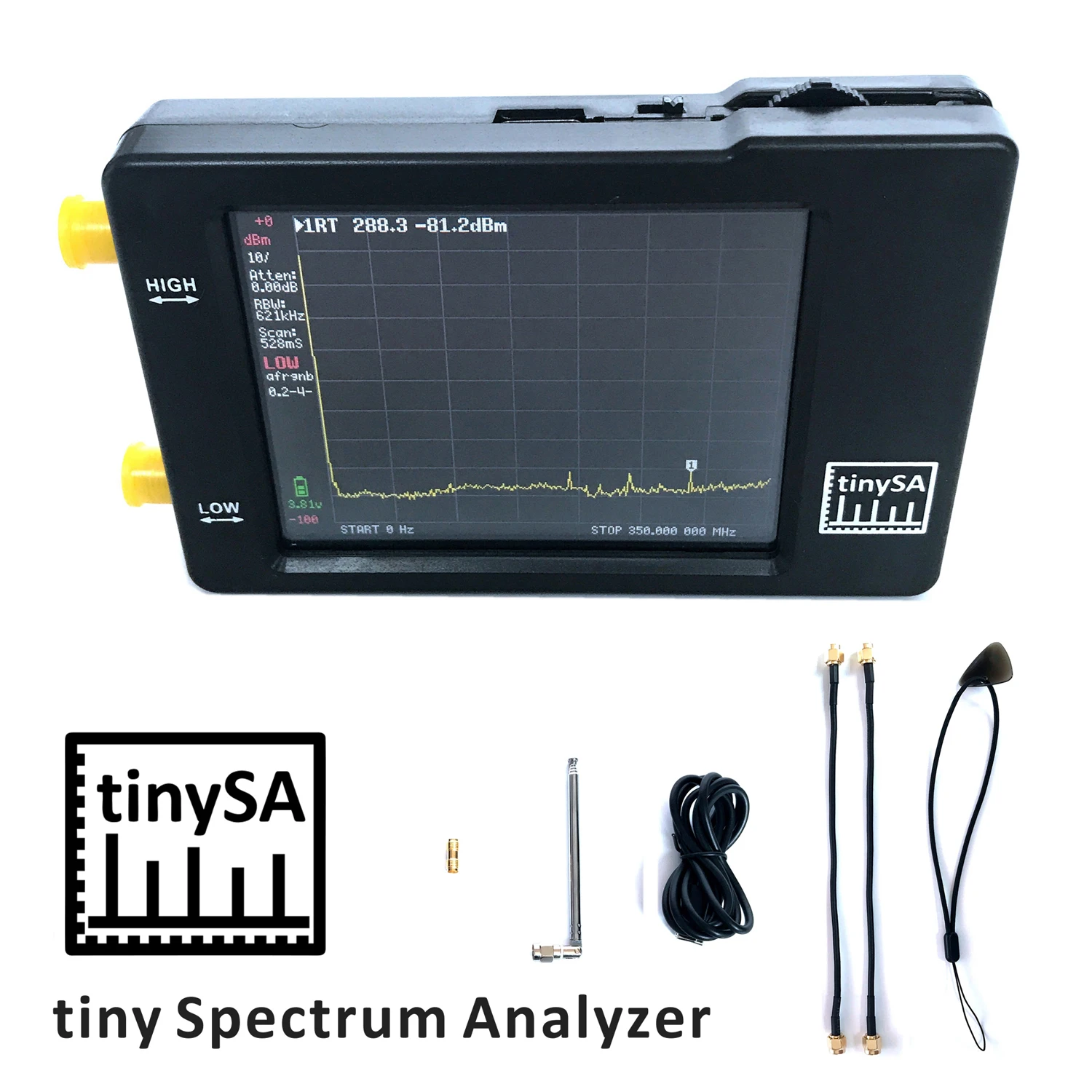

Упаковочный лист:
1 * спектральный анализатор
2 * SMA кабель и Цилиндрический разъем
1 * антенна с разъемом SMA
1 * USB-C кабель
1 * трогательное весло для экрана
