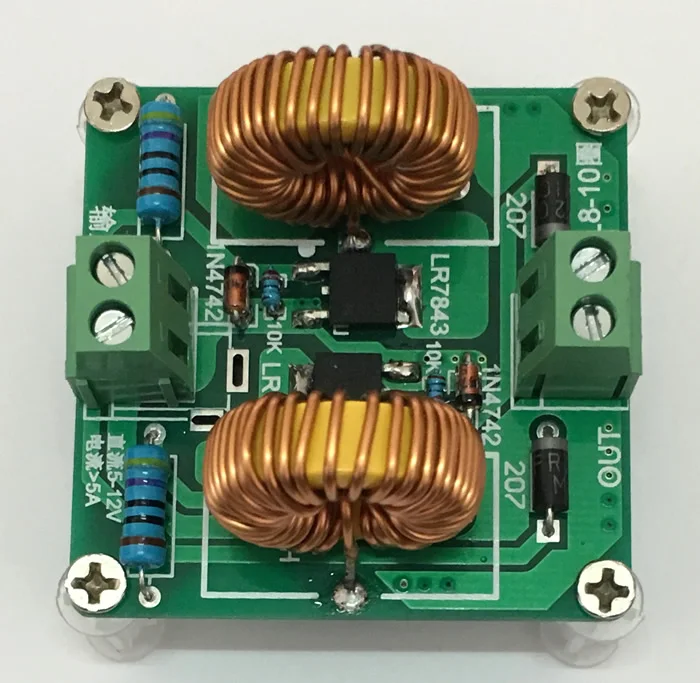

Мини ZVS высокочастотная индукционная нагревательная машина для Tesla

Мини ZVS высокочастотная индукционная нагревательная машина для Tesla

Разный тип: A:Комплект сборки, нагревательная катушка и пакет высокого давления. B:Монтажный комплект, нагревательная катушка

Это мини-люкс ZVS. Комплект очень компактный. Он не может питаться от обычной батареи. Рекомендуется использовать Мощный импульсный источник питания. Источник питания от 5 до 12 В не может быть меньше 5А! Обратите внимание на источник питания с высокой мощностью, мощность достаточна, рабочее напряжение менее 5 В и ток менее 5 А.

Рабочее напряжение не должно превышать 12 В или ниже 5 В. Это относится только к напряжению в цепи, а не к выходному напряжению источника питания. Более 12 В или менее 5 в источник питания, схема легко решить проблему Продавец не несет ответственности!

\
\

12 В источник питания толкает Высоковольтную упаковку, мощность 60 Вт, трубка MOS не является горячей, без дополнительного тепловыделения. Если вы принимаете индукционный нагрев, пожалуйста, не работайте в течение длительного времени, в конце концов, мощность ограничена, Индукционное нагревание первичной катушки нагревание больше, обратите внимание на тепловыделение.

\
\

\
\

\
\

Подтвердите, что все компоненты сварены без ошибок. Линия питания положительная и отрицательная. После загрузки нагрузки (нагревательная катушка, пакет высокого давления), питание повторно подключено. Нет мощности! Электричество без нагрузки легко повредить!Трубки 2 MOS легко пройти одновременно, а затем нагревать и сжигать!

\
\

Максимальная мощность 120 Вт (12 В индукционный нагрев)

\
\

\
\

Использование аккумулятора и аккумулятора должно гарантировать, что напряжение на работе выше 4,5 В.Не может гарантировать, что рабочее напряжение более 4,5 В, не используйте аккумулятор, источник питания батареи!Не используйте сухой источник питания аккумулятора!

\
\

\
\

Нагревательная катушкаШирина нагреваемого объекта составляет 1/3 ~ 1/2 между внутренним диаметром катушки, и максимальный не превышает 2/3!

\
\

Диаметр нагреваемого объекта контролируется в пределах 20 мм, насколько это возможно. Слишком много нагрева будет труднее нагревать до красного, в конце концов, мощность ограничена.

Когда нагревание вызвано, мощность охлаждается в течение 5 минут. Из-за большего тока в индукционном нагреве, тепло катушки также больше.При нагревании часть тепла, генерируемого нагревательным предметом, проходит к нагревательной катушке, а температура нагревательной катушки будет высокой в течение длительного времени.. Если нагревательная катушка подключена к терминалу, пластиковая часть терминала будет расплавлена!

\
\

\
\

Покупатели хвалят

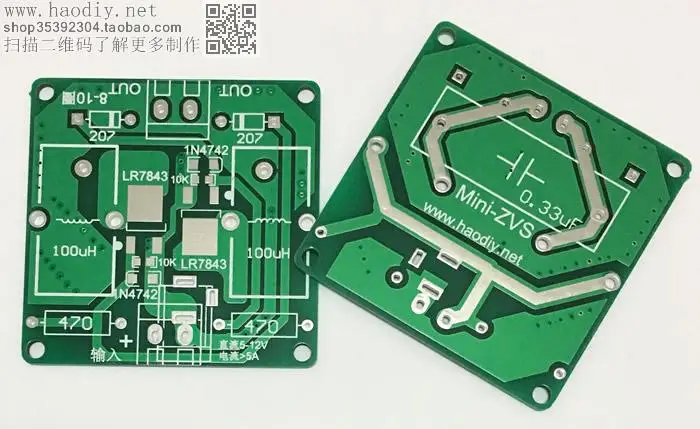

Монтажная плата набора принимает FR-4 военного уровня A Материал пластины, допуск пластины и некоторые параметры стабильности. Материал очень прочный, что является хорошей ценой по сравнению с некоторыми другими материалами.

1. Жестяная пластина для пайки прочна, может выдерживать повторный демонтаж, не легко отвалиться;

\
\

\
\

\
\

\
\

\
\

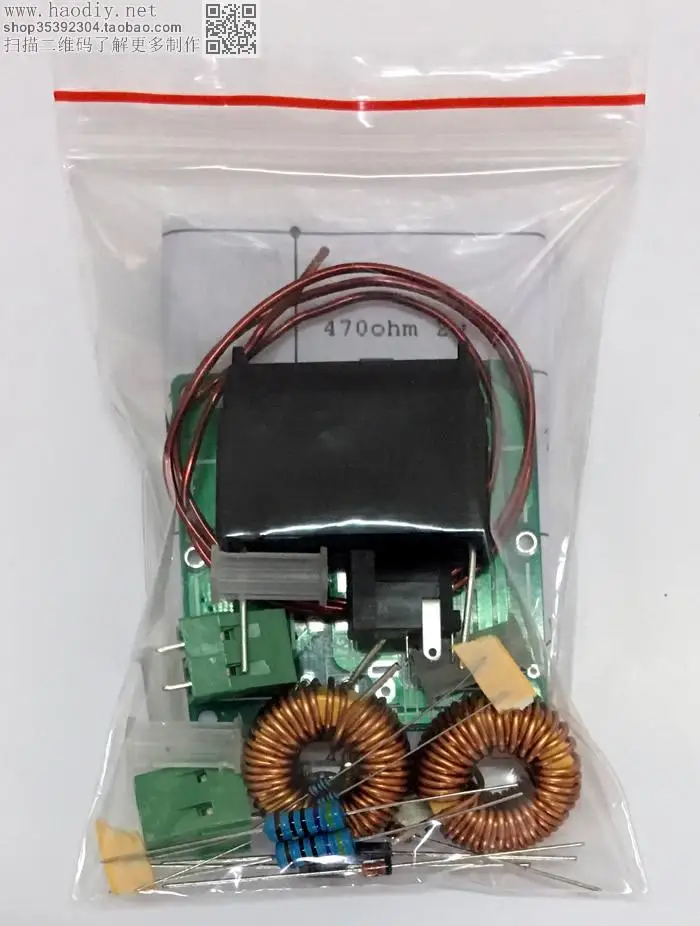

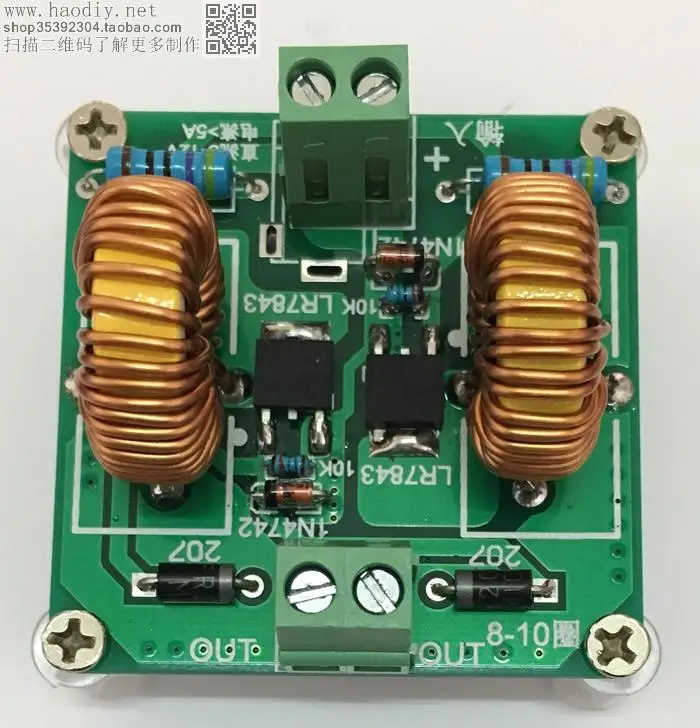

Комплект деталей, с нагревательной катушкой, обмоткой катушки самостоятельно

\
\

\
\

\
\

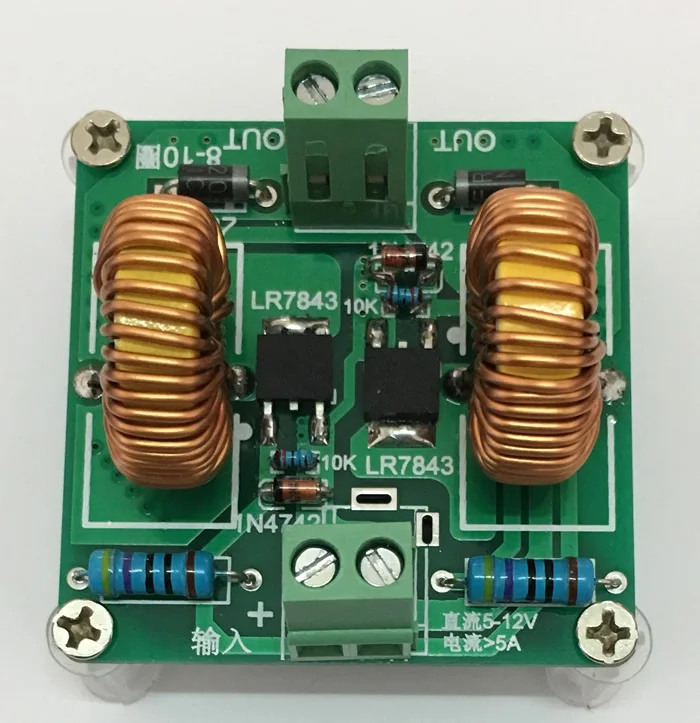

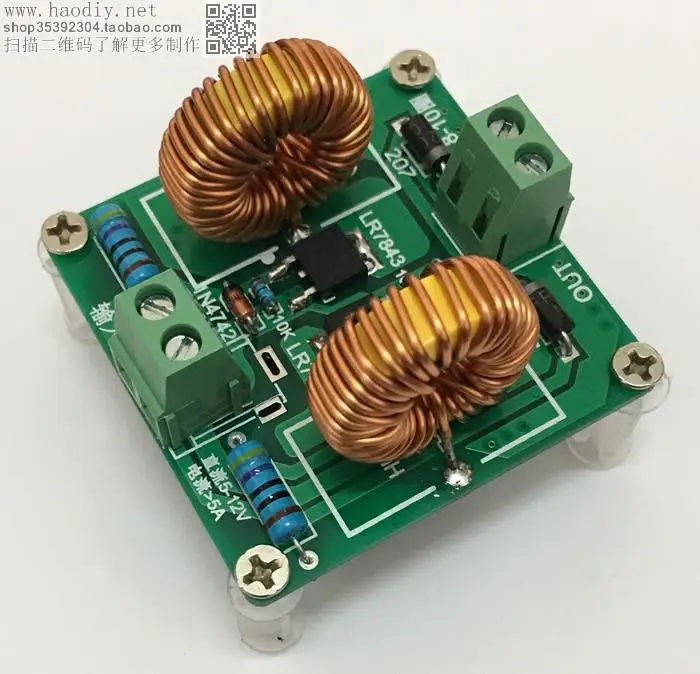

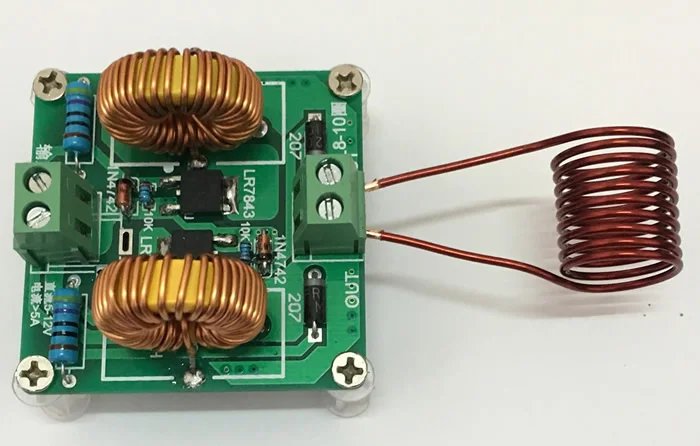

Схема эффекта сварного готового продукта

\
\

\
\

\
\

\
\

\
\

\
\

\
\

Индукционный нагрев оснащен простой нагревательной катушкой. Катушка медной проволоки должна быть обмотана вокруг себя. При нагревании следует обратить внимание на рассеивание тепла. Нагревательная катушка из пустотелой медной трубки может достичь лучшего эффекта охлаждения.

\
\

\
\

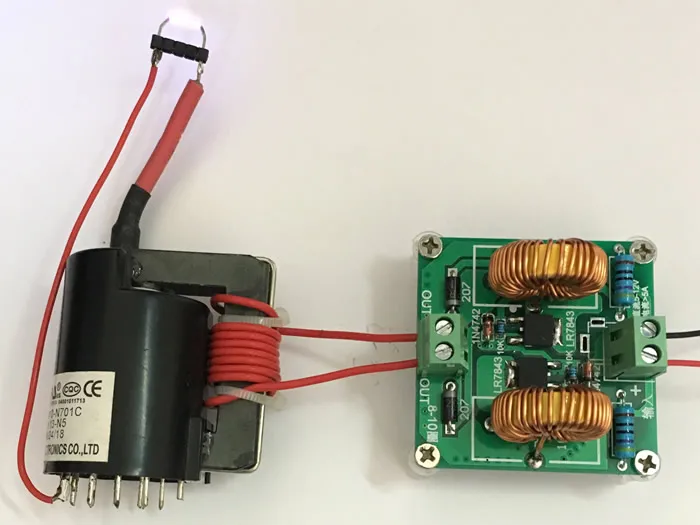

Схема тестового эффекта:Поскольку это мини-тип, мощность ограничена, она может просто нагревать небольшой предмет и не расплавлять металл.

\
\

\
\

Обратитесь к профессиональному портативному высокочастотному индукционному нагревателю, цена не очень дорогая!

\
\

\
\

\
\

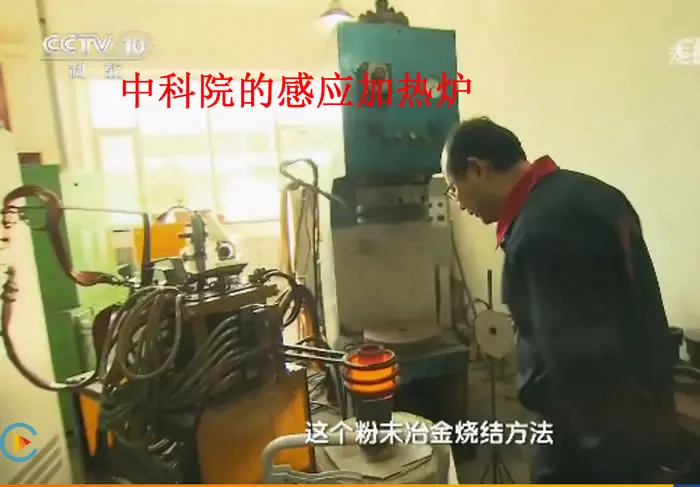

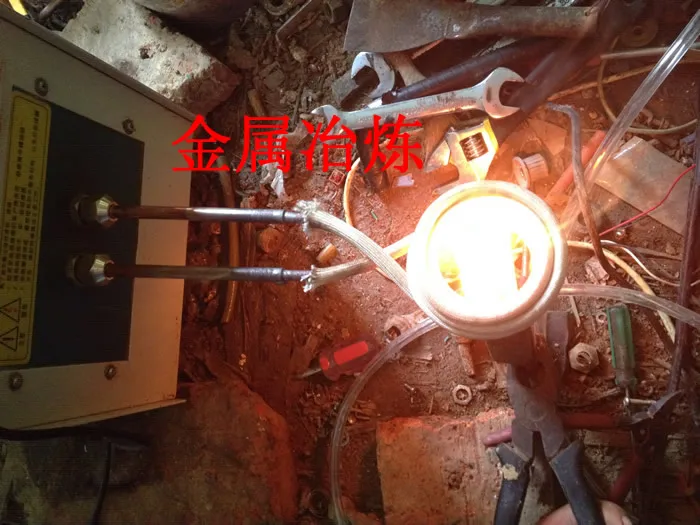

Индукционный нагрев также может быть применен для плавки металла

\
\

\
\

\
\

Пакет высокого давления для производства высокого давления. Пожалуйста, обратите внимание на безопасность

\
\

\
\

\
\

'
