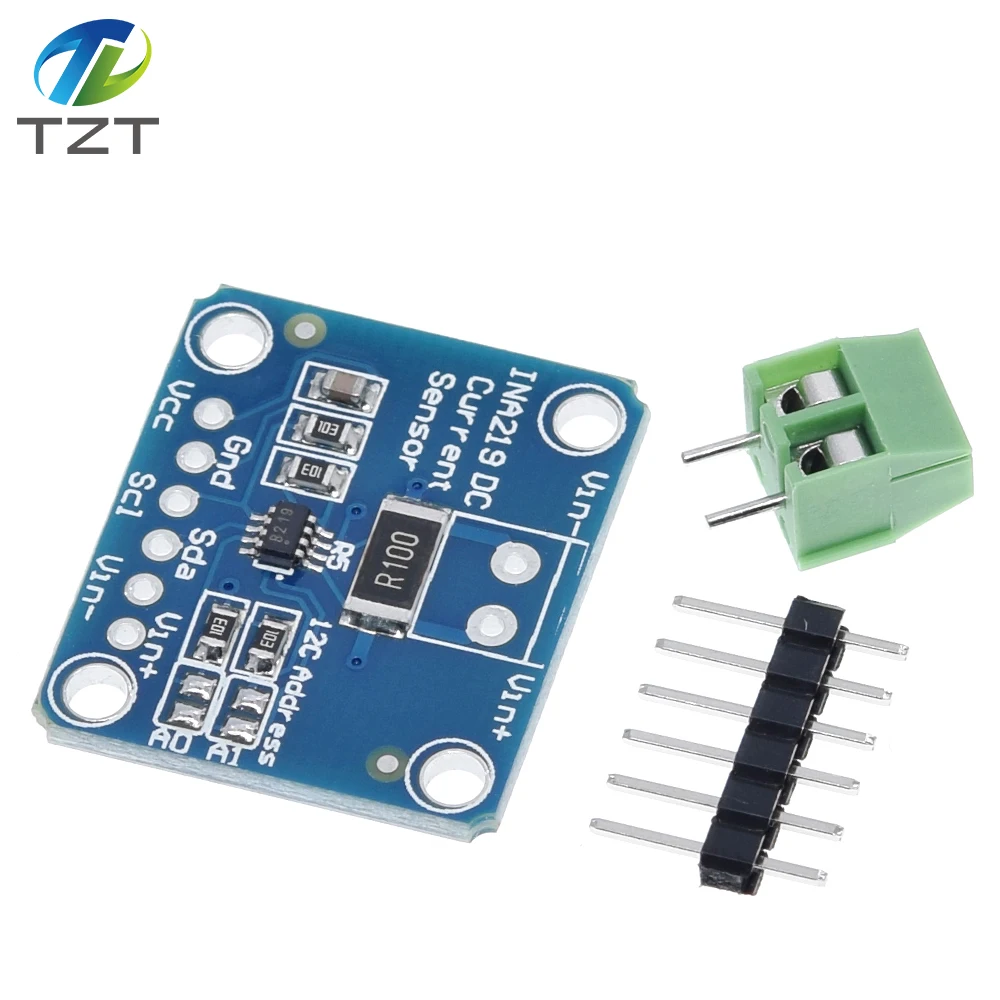

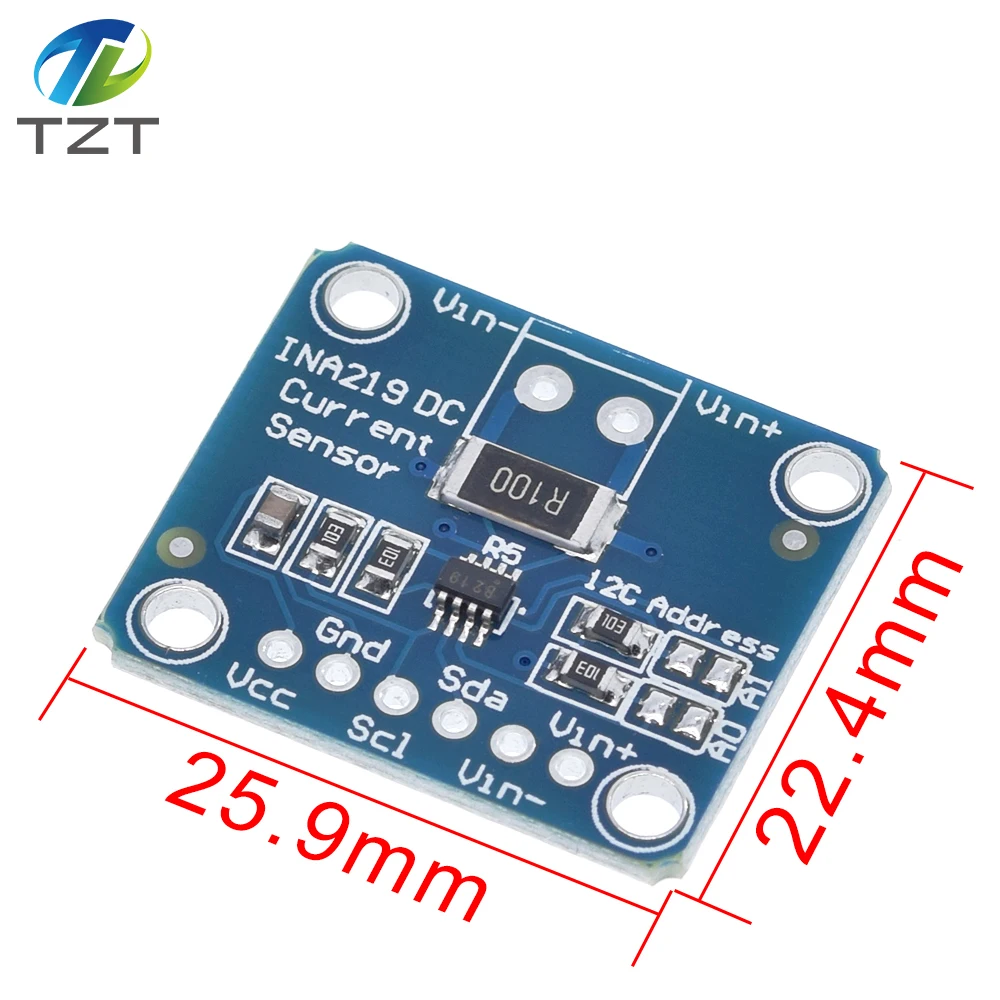

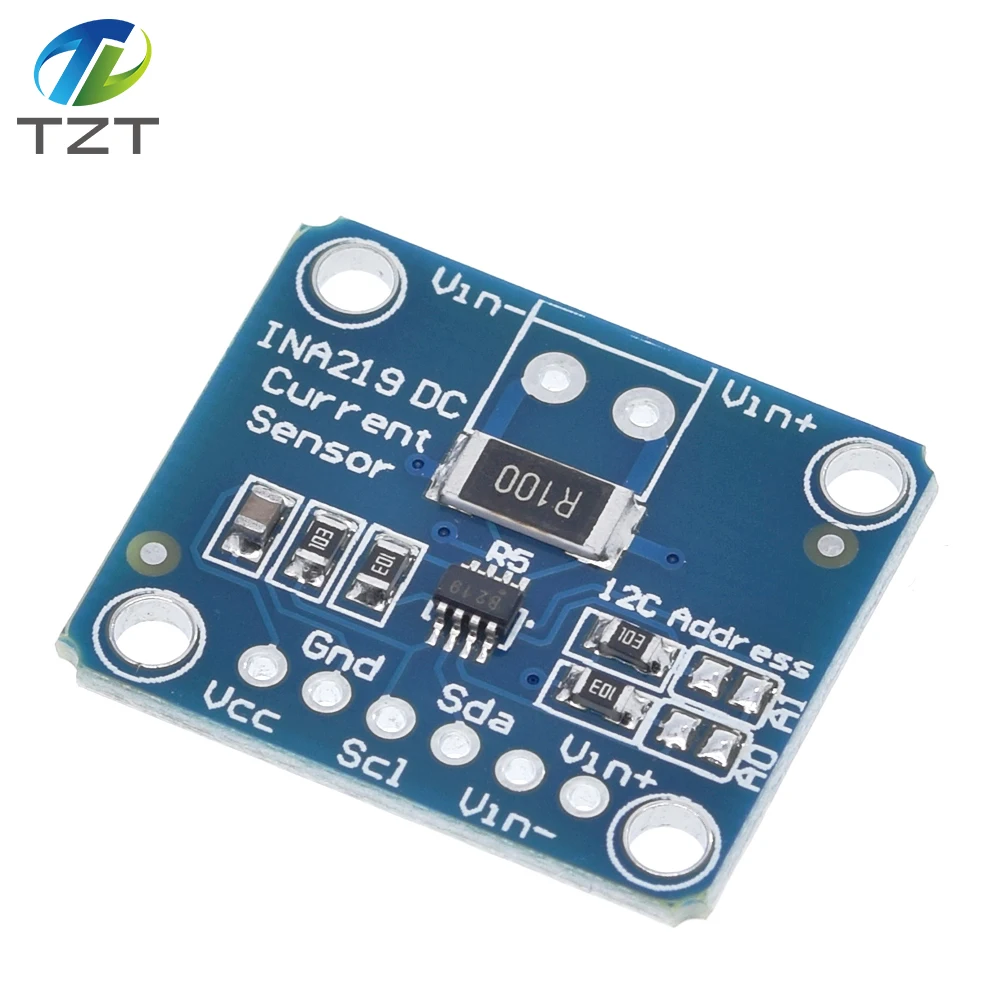

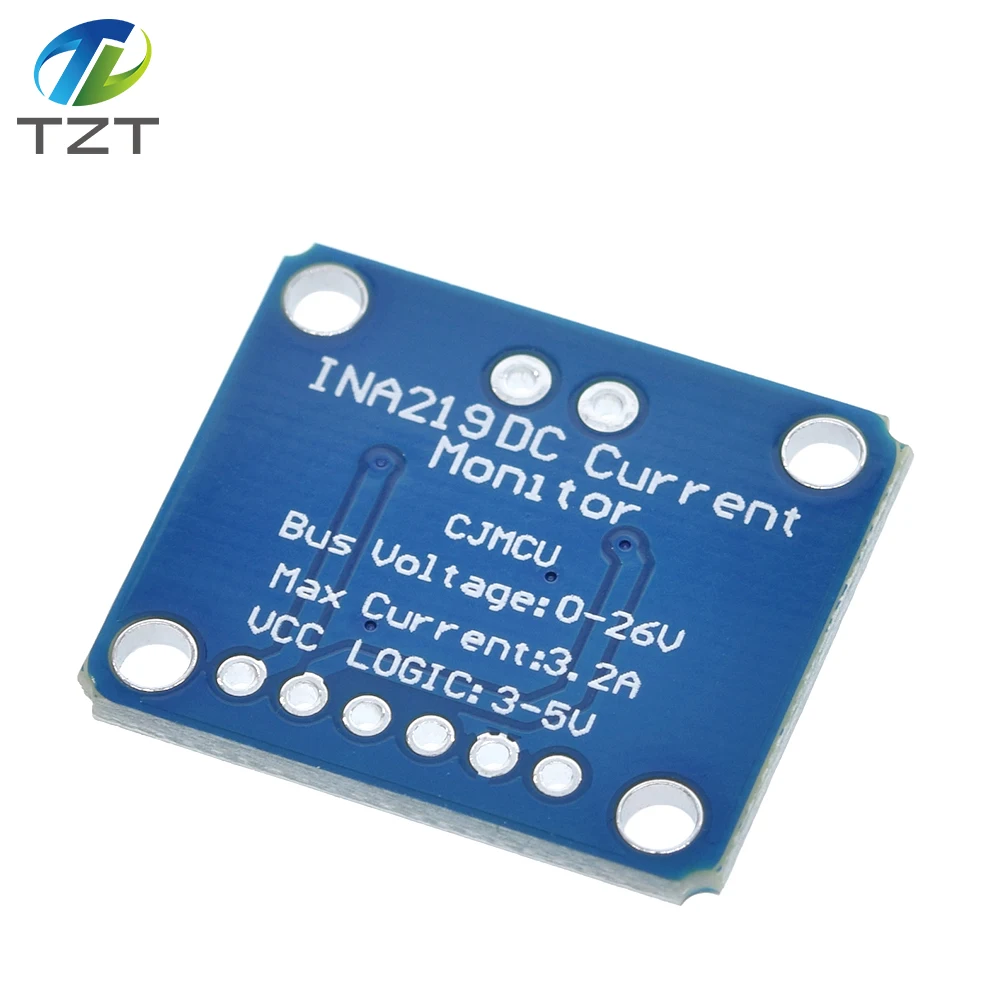

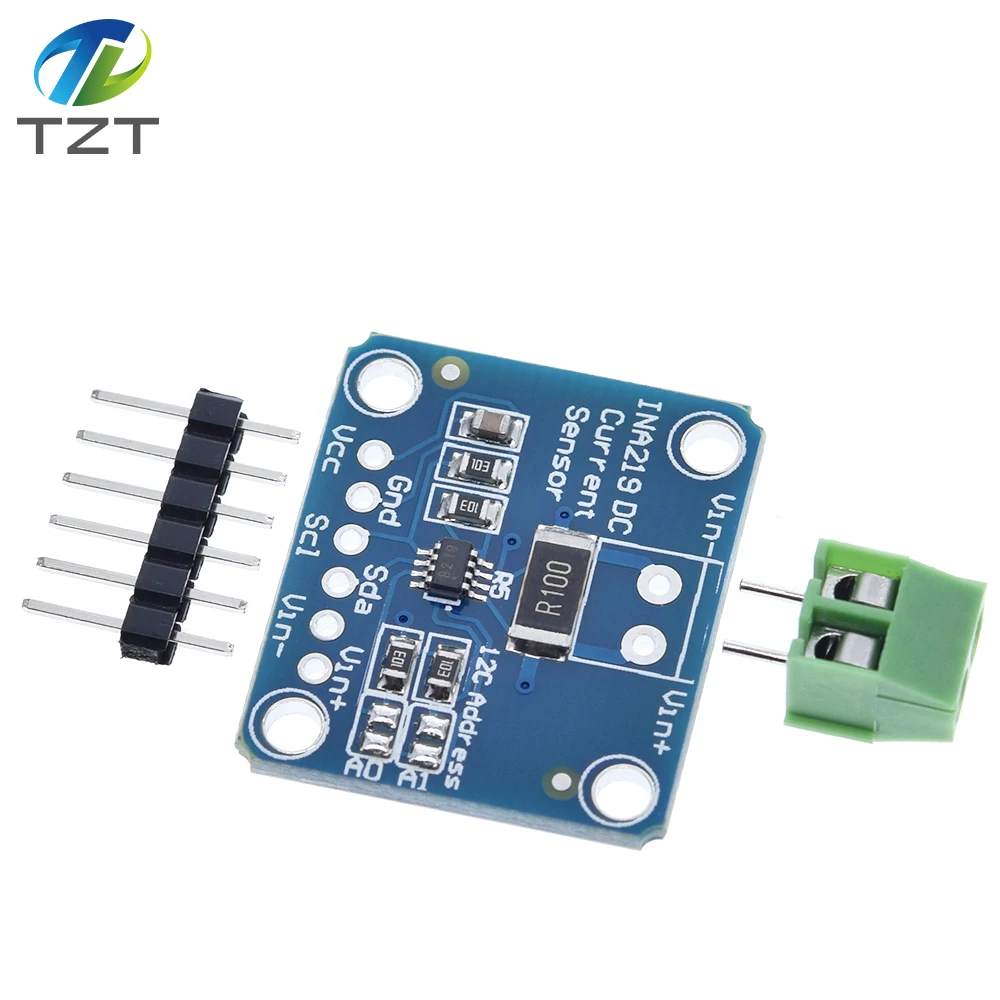

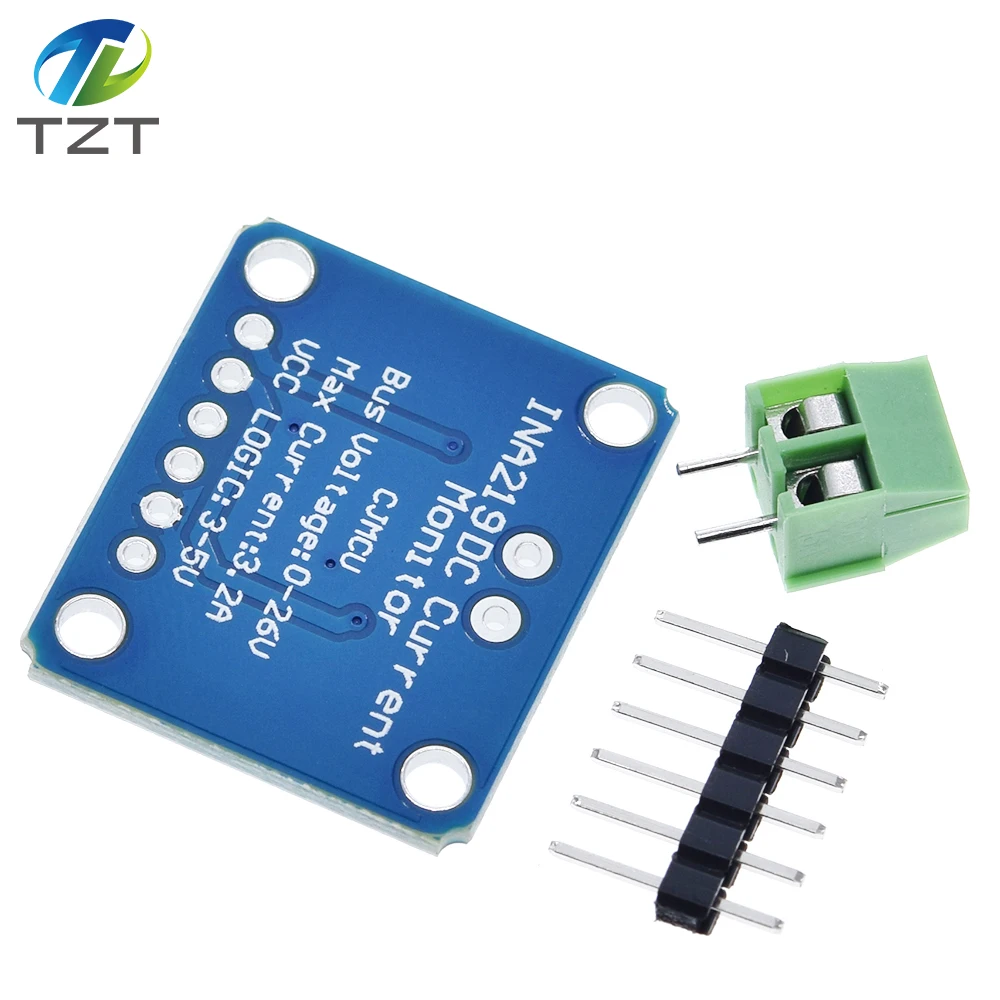

TZT INA219 I2C нулевой дрейф двунаправленный ток источник питания сенсор Breakout модуль

TZT INA219 I2C нулевой дрейф двунаправленный ток источник питания сенсор Breakout модуль

Модуль Zero CJMCU-219 представляет собой интерфейс I2C с дрейфом, двунаправленным током/интегральной схемой монитора питания (IC) и еще больше расширяет энергосберегающие электронные продукты TI camp. INA219 с самой высокой точностью и наименьшим размером в отрасли, не только для мониторинга падения напряжения через шунтирующий резистор на чувствительном шунтирующем напряжении, но и для вычисления мощности. Устройство доступно в посылка SOT23, обеспечивая небольшой цифровой датчик тока сервера, ноутбуки, источники питания, управление батареей и автомобильное и телекоммуникационное оборудование, недорогие решения.

INA219 at -40C до + 1% может быть достигнуто в пределах максимальной погрешности 85C диапазон температур, Максимальное смещение 100 УФ. Высокоточные продукты сочетают в себе преимущества 12-разрядный разрешение, насколько это возможно, чтобы помочь клиентам уменьшить падение давления на резистора шунта, тем самым уменьшая потери мощности и потребеление энергии и сэкономить пространство на борту. Устройство может быть обнаружено в диапазоне напряжения шины от 0 В до + 26 В.

INA219 другие важные особенности включают:

Программируемый калибровочный регистр можно считывать в единицах постоянного тока и считывать мощность в ваттах.
До 128 образцов могут быть усреднены для достижения фильтрации в шумных условиях.
I2C интерфейс имеет настройки таймаута, не только для того, чтобы не допустить Блокировка автобуса, но также обеспечивает высокую скорость режим, чтобы удовлетворить требования к связи до 3,4 МГц.
Все свойства INA219 программированы для поддержки.
Единого источника питания, рабочее напряжение в диапазоне от + 3,0 до + 5,5 V.
