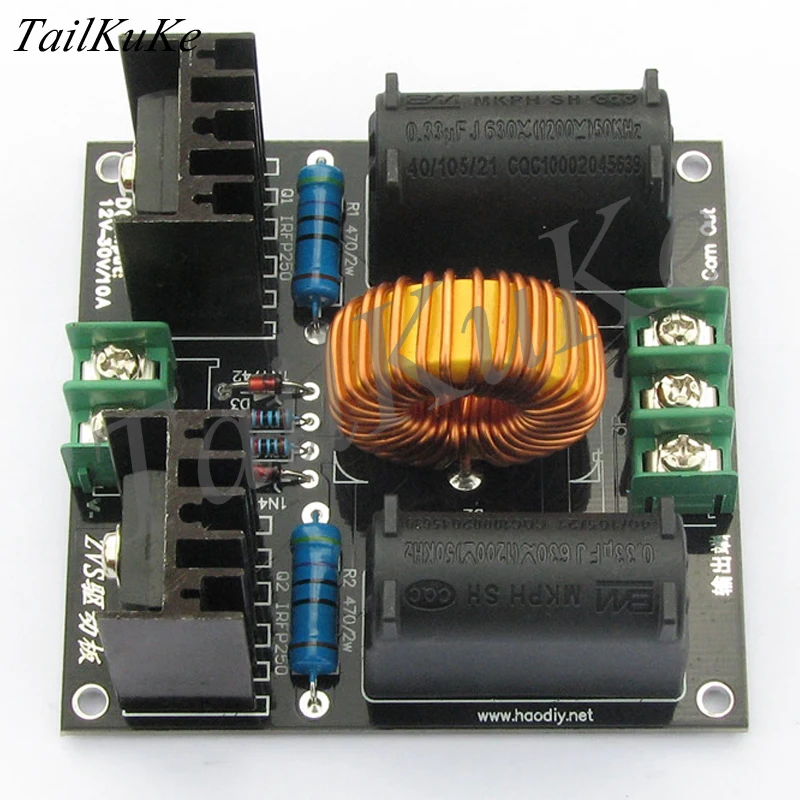

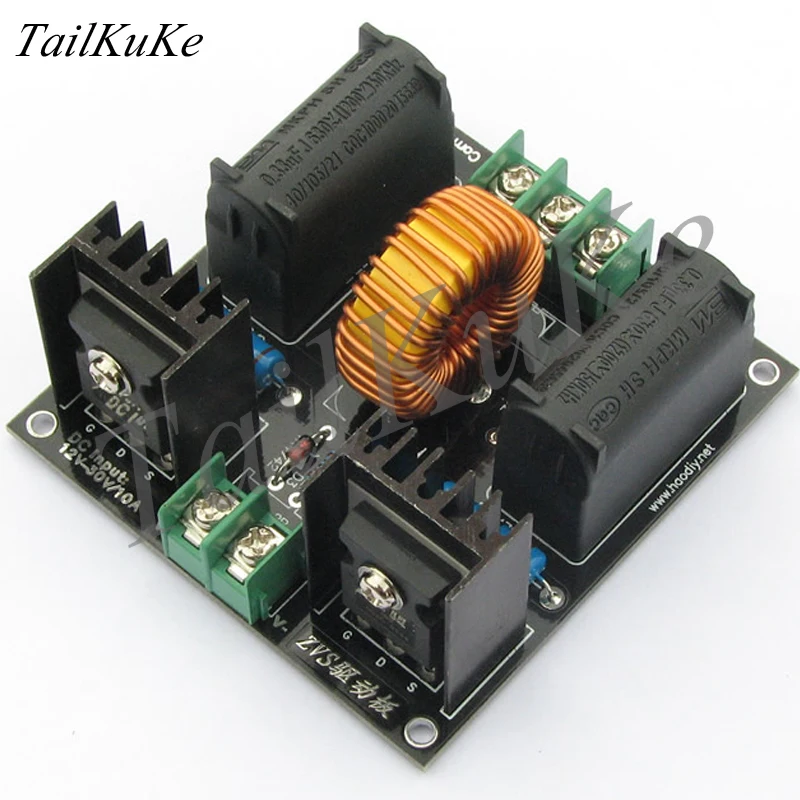

Комплект производства индукционного нагревательного модуля для приводной платы

О: оптом, без напорных пакетов B: оптом, с пакетами давления C:Готовой продукции,Без давления пакеты D:Готовой продукции,В зависимости от давления пакеты   Это схема обратного привода, разработанная иностранцами, которая используется для вождения высоковольтной посылка. Из-за переключения нулевого напряжения, это называется & ldquo, ZVS & rdquo от отечественных вентиляторов. Благодаря высокой мощности, малому нагреву, простые и надежные вентиляторы широко используются для вождения катушки Tesla (SGTC) и Jacob, генератора Marx, лестницы.   Эта схема привода ZVS использует высококачественные компоненты и является высоконадежным и мощным. Вход 12-24 В/10 А постоянного тока. Выходное Высокое напряжение постоянного тока, напряжение составляет около 800 раз от входного напряжения. Постоянная похвалу   Схематичный рисунок     Параметры продукта: Размер продукта: 74 мм * 77 мм Входное напряжение: постоянный ток 12-30 в Требования к питанию: менее 12 В, ≤ 5 А, 15 В, выше ≤ 15 А Рабочая частота: 30 кГц-50 кГц, адаптивная Вторичные параметры: 5T + 5T   Напряжение: Максимальная мощность входного напряжения и тока, выходное напряжение 12 В/5 А, около 10000 в 60 Вт 24 В/10 А, около 20000 в, 200 Вт   Компоненты, используемые в этой цепи привода, являются новыми оригинальными и не крадут материал. Печатные платы представляют собой двухсторонние панели, которые используют всю заднюю часть в качестве проводки резонансной цепи, с меньшим сопротивлением, меньшим излучением тепла, хорошей теплоотдачей и отличными характеристиками.   Характеристика 1. 1,6 мм двойной плате схема военных FR4-A материал изготовлен, линии электропередачи дополнительной олова и ширина линии MOS прибор линия привода оптимизирован, И сила тока при переноске выше! Все симметричные проводки, детали с низкой плотностью, оригинальное отвод тепла лучше! Особенно емкость, (конструкция платы для других людей mini, особенно 2 конденсатора, размещенные рядом с отводом тепла)!   2. Использование 2 оригинальных демонтажных IRFP250N для power FET, большой ток, маленькое сопротивление, мощная мощность, обратите внимание на новый Taobao 99% IRFP250N для отечественных, на самом деле внутри маленького чипа, тонкий лист металла, соотношение веса оригинальный светильник очень много, производительность не очень хорошо!   3. Большой индуктор (1,25 медный провод обмотки) выполненный на заказ с профессиональным заводом. Качество изготовления аккуратное, производительность более стабильная, а ток 15 а не имеет температуры в течение длительного времени.   4. Все использует пять колец, 1% прецизионная металлическая пленка сопротивление, ошибка меньше, точность выше, дрейф температуры маленький, теплоотвод хороший! Используйте более стабильный!   5. Использование супер большой 25*24*16 мм утолщение анти-статические высокого качества радиатора, лучше рассеивания тепла, стабильность и срок службы значительно улучшились!   6. Специально разработанные два бренда BM MKP 0,33 мкФ 1200V параллельны высокочастотной резонансной ёмкости, имеют достаточную емкость.   Печатная схема, FR4-A Материал плиты, цена 8 юаней дороже; 1 шт. в комплекте, Размеры 75*77 миллиметр   Комплект деталей, собрать свои собственные (где irfp250-демонтаж детали, другие новые)     Готовый продукт дисковод         Посылка высокого давления, выход высокого давления     Для индукционного нагрева, обратите внимание на водительскую тарелку, чтобы добавить тепловой вентилятор. Товары без нагревательной катушки, пожалуйста, дома

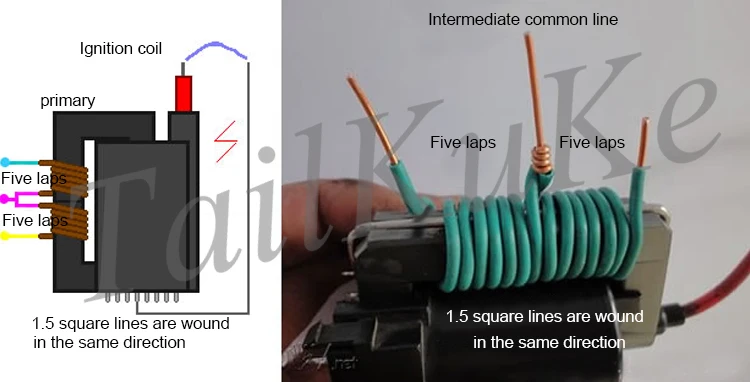

  На высокое давление посылкаВысокого давления посылка в Черный и белый цвета цвет ТВ комплекты может использоваться без модели. Чем больше мощность, тем лучше. Посылка с высоким давлением, управляемая ZVS,-это работа от перегрузки высоковольтной посылка, поэтому поломка является нормальным феноменом. Посылка с высоким напряжением не является проблемой качества. Пожалуйста, попытайтесь не работать под высокой мощностью в течение длительного времени. (посылка высокого давления находится в распоряжении расходных материалов, пожалуйста, выберите высококачественную и мощную посылка высокого давления)   Посылка высокого давления с основной обмоткойДля первичной обмотки, пожалуйста, используйте 1,5 мм квадратный линия проводник 5 круг + 5 круг (то есть 10 круги промежуточное кран), и делают его в том же направлении.



  По длине дуговой разрядКогда входное напряжение 12 В/5A, расстояние высоковольтной дуги разряда составляет около 1-2 см. Чем выше входное напряжение и ток, тем выше выходная мощность, тем длиннее расстояние дуги, максимальный вход 30 В/10 А, максимум 5 см. Если дуга слишком короткая, пожалуйста, проверьте, достаточно ли входной мощности.   О мощностиВыходная мощность цепи зависит от вашей входной мощности. Если ваша мощность составляет всего 30 Вт, даже если вы делаете ZVS 200 Вт, то выход 100 Вт или 200 Вт, поэтому Входная мощность должна быть достаточно, мощность = напряжение * ток.   На что следует обратить внимание   1. После того, как установка будет выполнена, тщательно сравните рисунки и проверьте несколько раз, чтобы подтвердить, что все компоненты сварены без ошибок.   2. Пожалуйста, обратите внимание на положительный и отрицательный знак входного питания платы привода, проверьте подтверждение, а затем включите электричество, чтобы предотвратить обратное горение пластины.   3. Предположим, что напряжение тестового станка имеет небольшую мощность 12 В, что позволяет избежать проблем или неправильной линии, вызывающей горение пластины   Предельный вход 4. Плата привода составляет 30 В постоянного тока, ток 10 А, и не рекомендуется ограничение. Не запускать в течение длительного времени при перенапряжении. Приводная плата не подходит для индукционного нагрева. Если используется для индукционного нагрева, рекомендуется, чтобы входное напряжение было ниже 15 В. Когда используется для индукционного нагрева или высокой мощности и длительного использования, необходимо добавить вентиляторы, чтобы рассеивать тепло и рассеивать тепло, это плохо. Это приведет к слишком высокой температуре трубки MOS, что ускорит старение или даже выгорит из труб MOS.









Внимание: опасности высокого давления!

Посылка высокого давления с высоким напряжением на выходе, предостережение!, не пить, чтобы играть, а не для всего человека!
