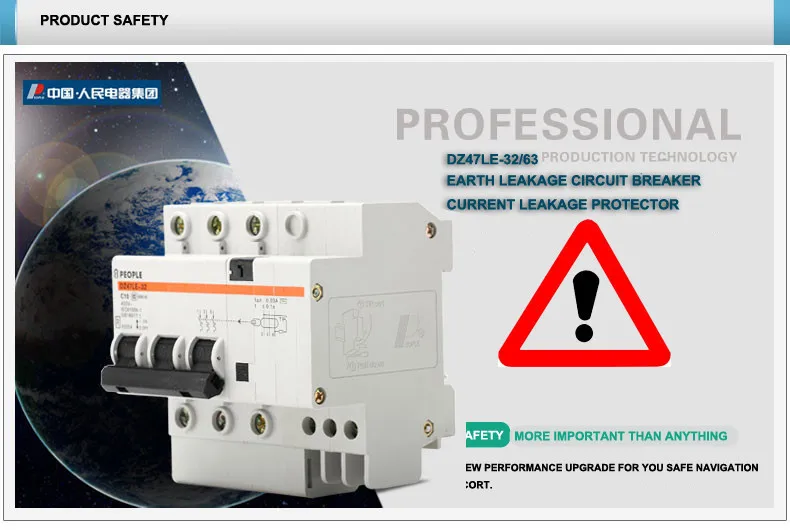

CE Сертифицированный 3P + N 10A IP65 электрический пластиковый автоматический

CE Сертифицированный 3 P + N 10A IP65 электрический пластиковый автоматический выключатель RCBO



 1. Применение
DZ47LE eart h автоматический выключатель утечки используется для защиты от электрического leaka ge в цепи 50 Гц или 60 Гц, номинальное напряжение однофазный 240 в, 3-фазный 415 В, rat ed cu rtint до 60A, когда кто-то получает Электрический шок или остаточный ток цепи превышает фиксированное значение, ELCB может отрезать питание в течение 0,1 с автоматически защищает персональную безопасность и предотвращает эквивалент от повреждения повторно запятнали fro m двойной ток resi.
Благодаря этой функции ELCB может защитить цепь от перегрузки и короткого замыкания или используется для нечастого переключения цепи в нормальных условиях. Соответствует стандарту IEC61009.

2. Основные технические параметры

Тип DZ47LE-63 Столб 1 P + N, 2 P 3 P, 3 P + N, 4 P Номинальный ток (А) 6,10, 16,20, 25,32, 40,50, 63 Номинальное напряжение (В) 230 400 Номинальная мощность короткого замыкания Icn (KA) 6-32A: 6/40-63: 4,5 Номинальное остаточное изготовление/разрывная способность Im (A) 2000 Номинальный ток остаточного действия в (A) 0,03, 0,05, 0,1, 0,3 Номинальный остаточный ток без действия Ino (A) 0,5 дюйма

3. Применимый проводящий провод



Номинальный ток (А) 1-6A 10A 16,20A 25А 32А 40,50A 63A Norminal сечение провода мм2 1 1,5 2,5 4 6 10 16

4. Время прерывания остаточного тока



В (а) В (а) Время выхода (ов), когда соответствует номиналу ниже В 2 дюйма 5 дюймов 5,10, 20,50, 100200500a(A) Этоb 6-63 0,03, 0,05, 0,1, 0,3 0,1 0,06 0,04 0,04 0,04

5. Защита от перегрузки по току



Температура окружающей среды Исходный статус Тестовый ток Ожидаемый результат Ожидаемый результат Примечание 30 ±ОC Холодное положение 1,13 дюйма T≥ 1 ч Не отпускается - Проводится сразу после предыдущего теста 1,45 дюйма T <1 h Отпустите - Холодное положение 2,55 дюйма 1 s <T <60 S (IN≤ 32A) Отпустите Ток плавно поднимается до указанного значения в течение 5S Холодное положение 2,55 дюйма 1 s <T <120 S (IN> 32A) Отпустите -5 ~ + 40ОC Холодное положение 3 дюйма T≥ 0,1 с Не отпускается Тип B Холодное положение 5 дюймов T <0,1 s Отпустите Тип B Холодное положение 5 дюймов T ≥ 0,1 с Не отпускается Тип C Холодное положение 10 дюймов T <0,1 s Отпустите Тип C Холодное положение 10 дюймов T≥ 0,1 с Не отпускается Тип D Холодное положение 20 дюймов T <0,1 s Отпустите Тип D

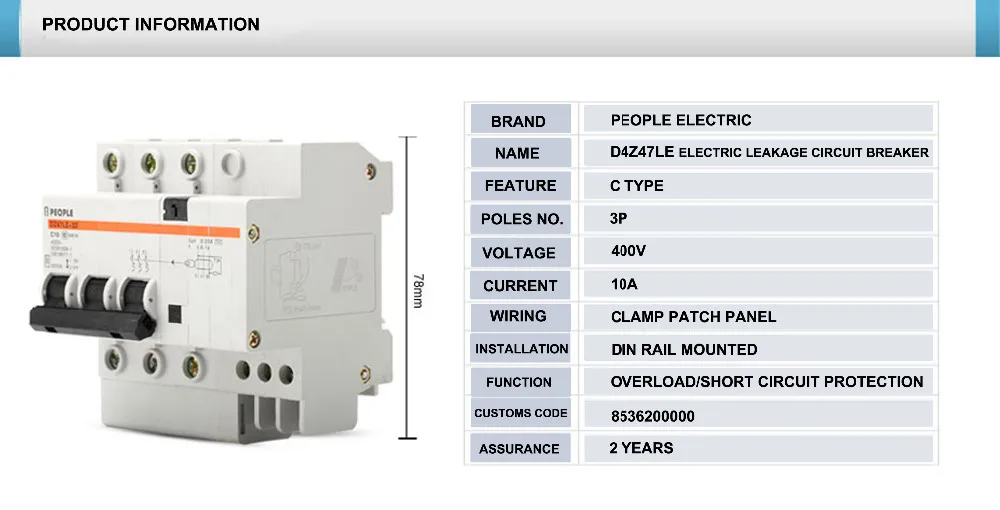

    6. Размер продукта       7. Дисплей продукта



8. Схема подключения
