1. Краткое описание:

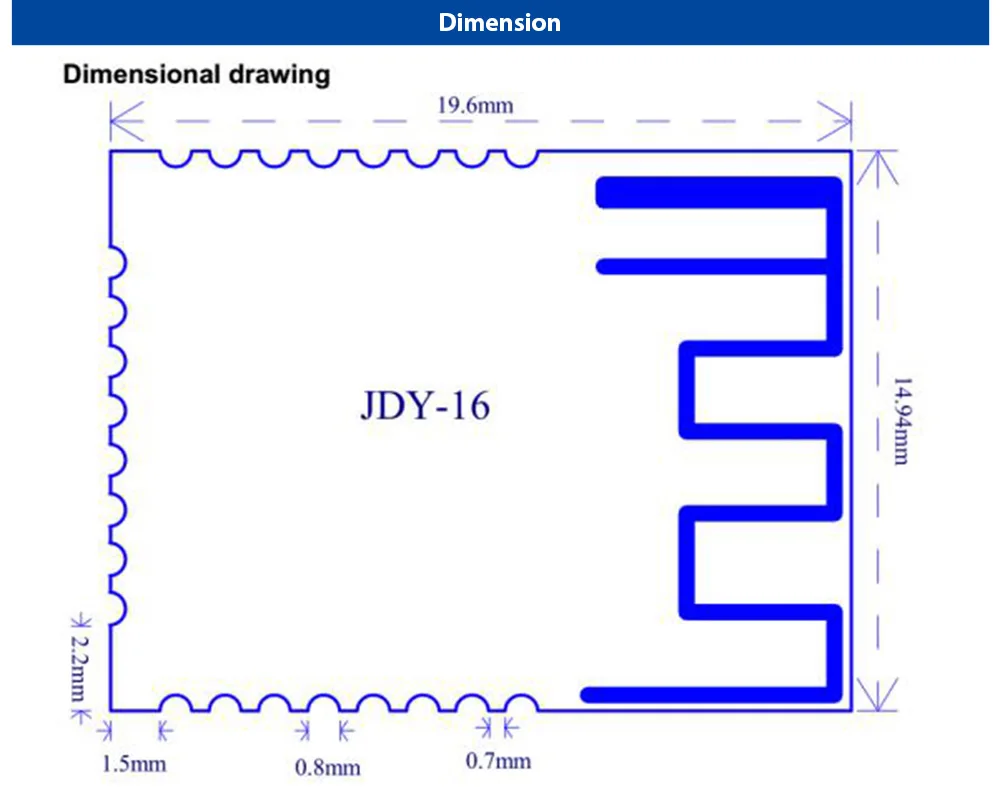

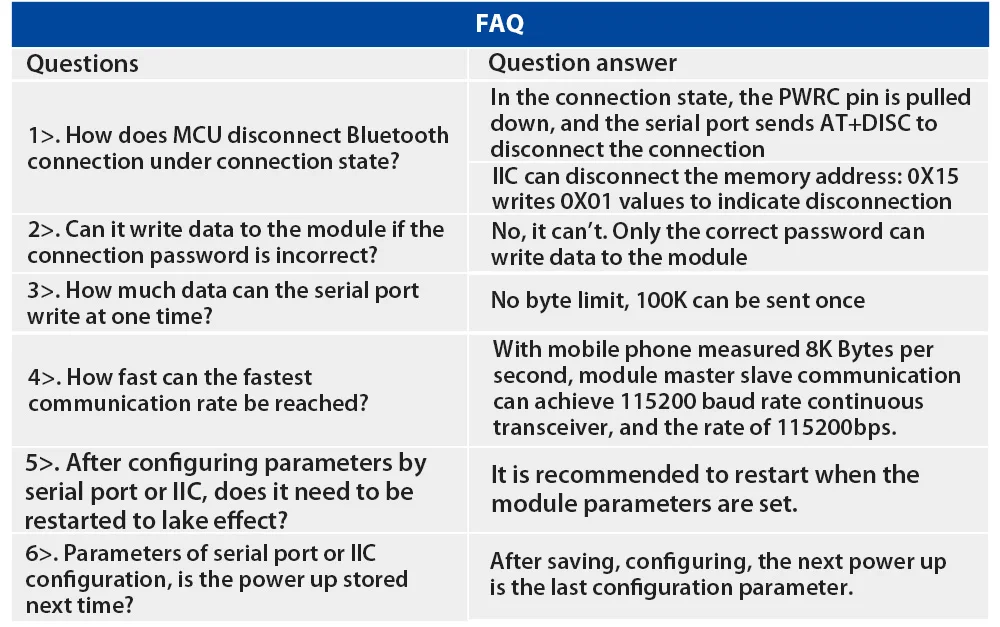

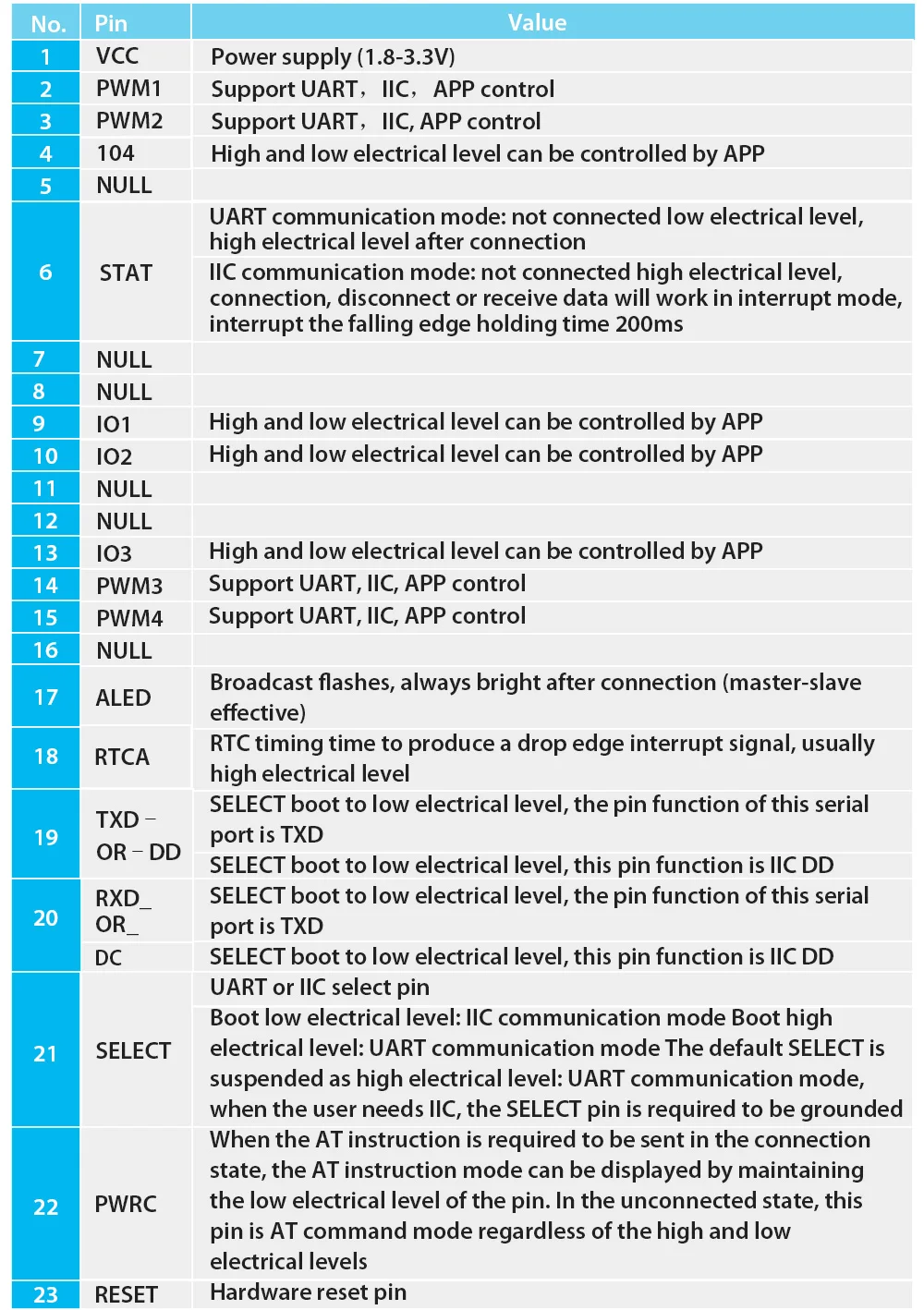

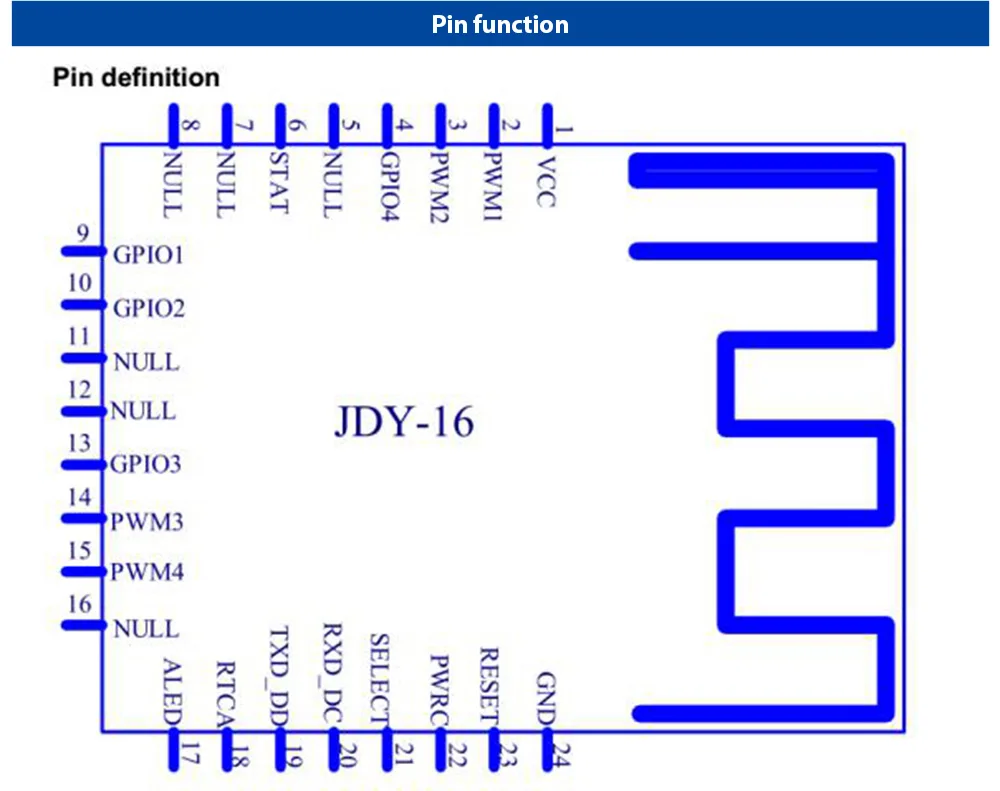

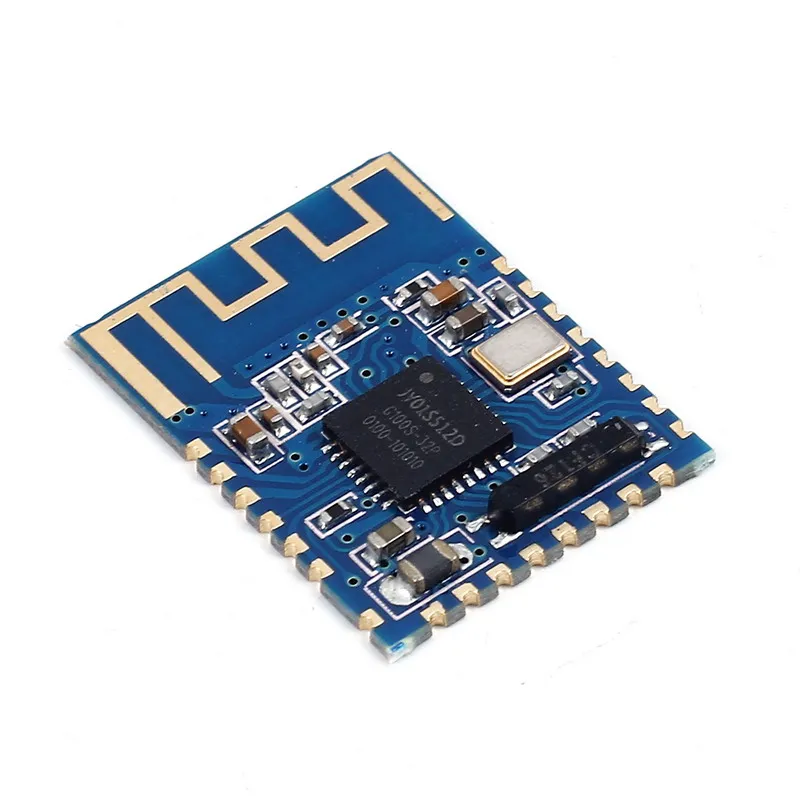

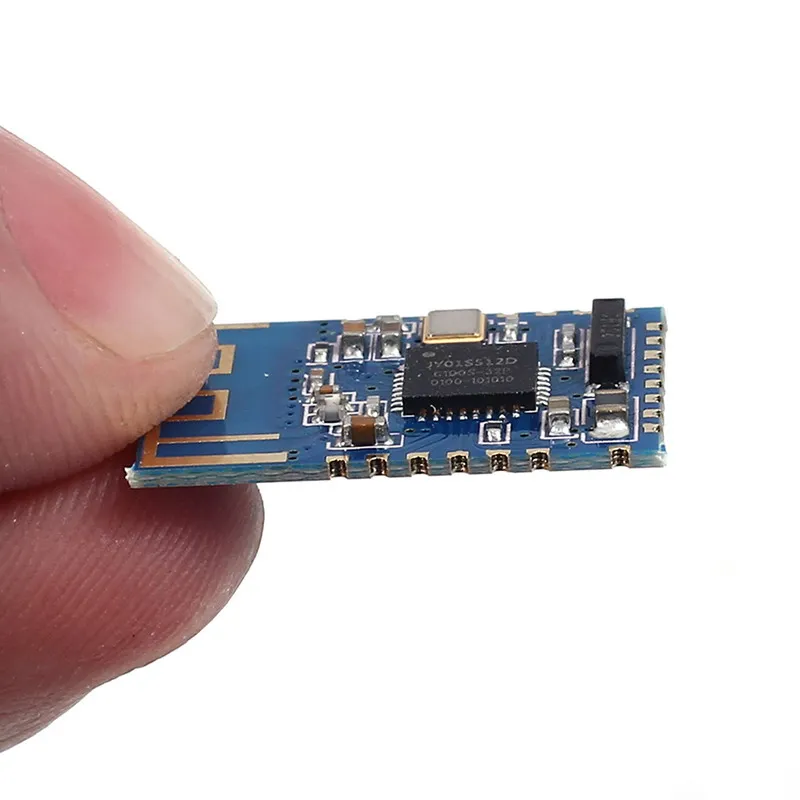

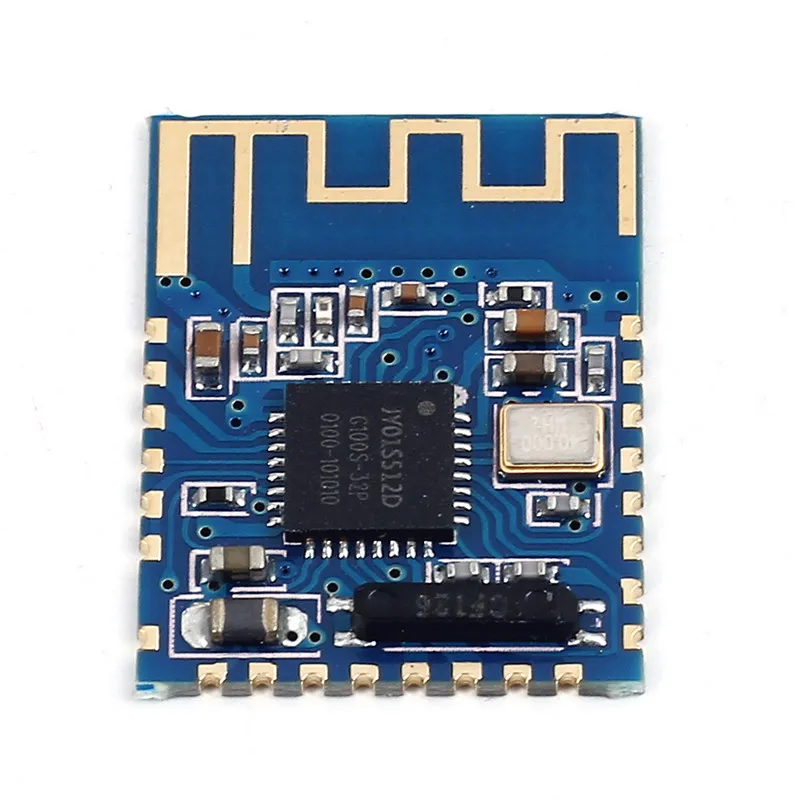

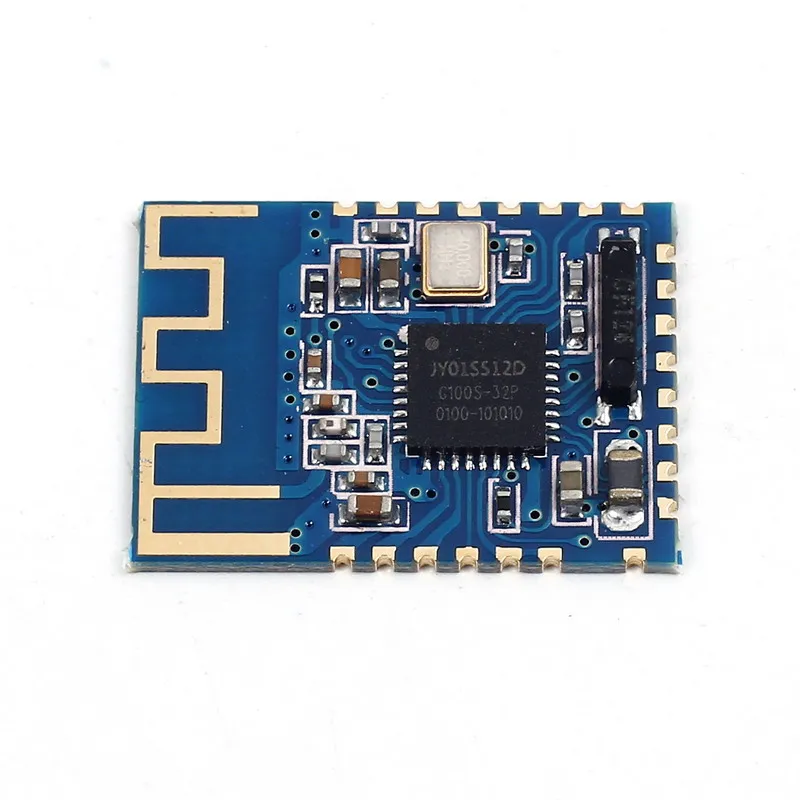

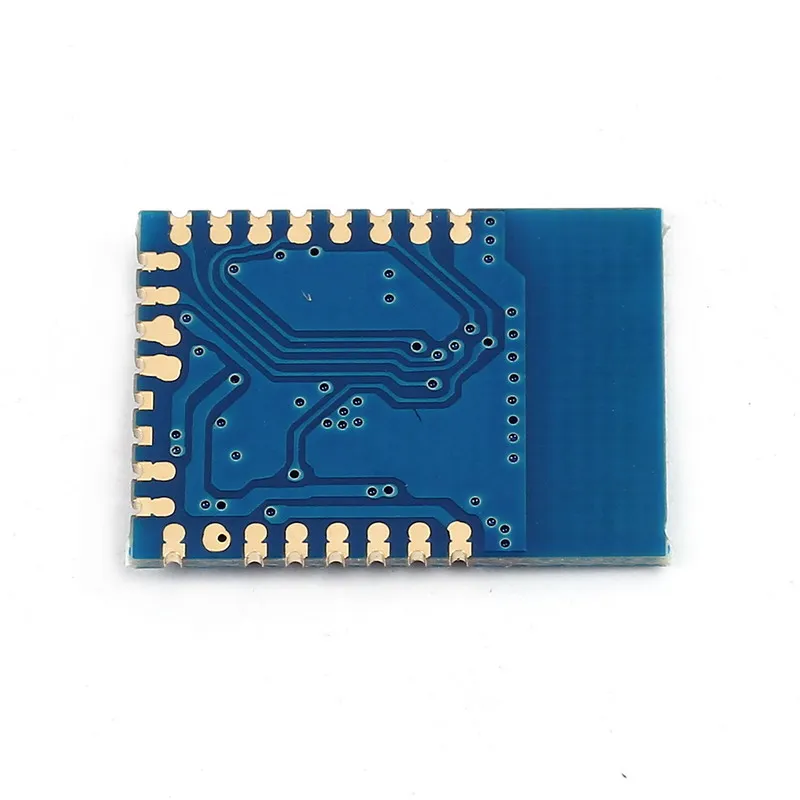

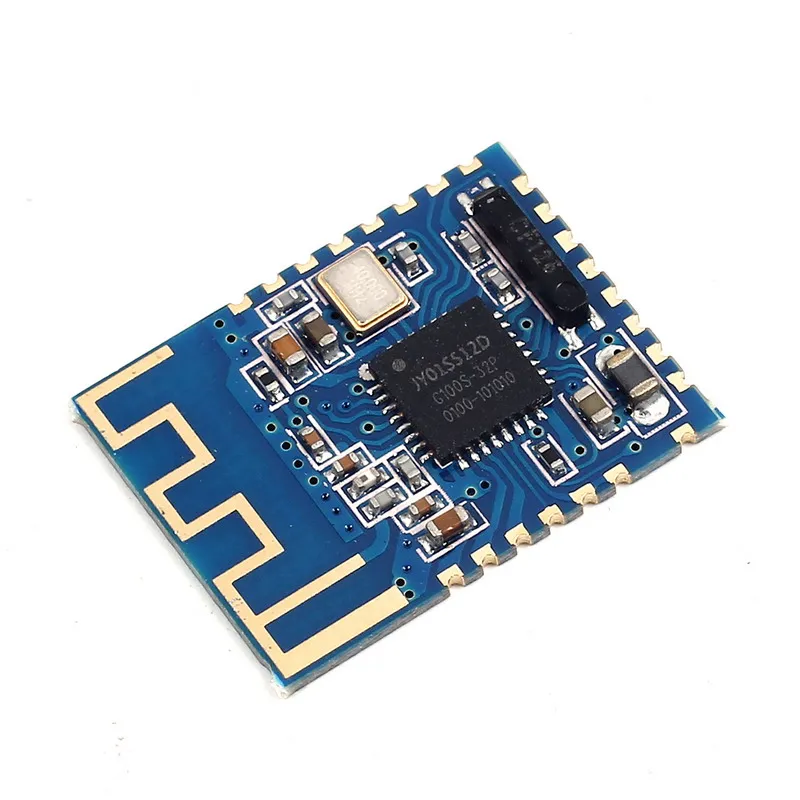

Модуль передачи jdy-16 основан на стандарте Bluetooth 4.2, частота работы составляет 2.4 ГГц, режим модуляции является GFSK, максимальная мощность передачи составляет 0дб, а максимальная дальность передачи составляет 80 м, с использованием импортного оригинального чипа, который поддерживает пользователей для изменения имени устройства, сервиса UUID, Передача мощности, сопряжения паролей и других инструкций через команду AT, удобно и гибко в использовании.

2. Особенности:

1>. В jdy-16 используется протокол BLE 4.2 для разработки совместимого ble5.0, который лучше, чем модуль cc2541.

2>. Rf TX и пик RX 5-6 mA, дюжина mA cc2541 пиковый ток, на низкой мощности jdy-16 меньше электричества, чем cc2541 модуль, более низкое энергопотребление, например, электронный замок или блок питания аккумулятора, более часто рекомендуемый модуль jdy-16, Средний расход энергии, по крайней мере, наполовину jdy-08.

3>. Модуль jdy-16 имеет большую скорость передачи более 8 К в секунду, и основная Коммуникационная поддержка 115200 бод скорость непрерывно передается и получена, и она не утеряна.

4>. На серийном тестовом инструменте проходит тест Sscom.

5>. Jdy-16 поддерживает UART или iic-коммуникационные интерфейсы, которые могут быть применены к более дешевым приложениям MUC.

6>. Jdy-16 поддерживает Стандартные Сетки SIG, и jdy-16m поддерживает сетевую сеть сетка

7>. Скорость и производительность jdy-16 значительно улучшены.

3. Введение функции:

1>. BLE высокой скорости transparent transmission поддерживает 8 К байтов скорости.

2>. Отправка и получение данных без ограничения байта, поддержка скорости 115200 бод постоянно посылают и получают данные.

3>. Поддержка 3 режимов работы (см. описание по функции инструкции starten).

4>. Поддержка (последовательный порт, IO, App) сон просыпается.

5>. Поддержка Wechat airsync, WeChat applet и приложение связи

6>. Поддержка 4 канала IO порт управления

7>. Поддержка высокоточных часов rtc.

8>. Поддержка функции PWM (можно контролировать UART, IIC, App и др.)

9>. Поддержка UART и режим связи IIC, по умолчанию к UART-связи.

4. Электрические характеристики:

Режим работы

Трансляция состояние

Ток

Примечания

Wake Up

Трансляция

4.9mA

Как правило, с приложением подключение, это предполагает, что Широковещательная передача не должна быть установлена слишком долго, что повлияет на время подключения. Обычно рекомендуется от 100 до 500 мс, И если вы должны подключиться быстро и без требований к мощности, интервал передачи может быть установлен в самый короткий.

Глубоко нет.Трансляция сна

Без трансляции

1.38uA

Легкий сон трансляции сна

100 мс интервал вещания

180uA

Средняя потребляемая мощность

200 мс интервал вещания

80uA

300 мс интервал вещания

40uA

400 мс интервал вещания

В

500 мс интервал вещания

После тока гораздо ниже

600 мс интервал вещания

700 мс интервал вещания

800 мс интервал вещания

900 мс интервал вещания

1000 мс

Интервал вещания

Проснуться состояние

Подключен

4.93mA

Под состояние соединения, команду можно снять pwrc pin или режим работы установлен непосредственно.

Состояние сна

Подключен

50uA

5. технический параметр:

1>. Серийная передача без ограничения байта во время прозрачности и передачи.

2>. Расстояние эффективной связи составляет менее 80 м.

3>. Рабочая температура составляет-40-+ 80 Цельсия.

4>. Скорость связи составляет 8 К байтов в секунду.

5>. Поддержка связи между UART и IIC.

6>. Рабочее напряжение-1.8-3.3 В.

6. конфигурация параметров по умолчанию для завода:

1>. Режим связи: UART (выберите пин-ПИН)

2>. последовательный порт, скорость передачи порта: 9600 (AT + baud4)

3>. режим сна: загрузочный сон, соединение просыпается (на + starten1)

4>. название вещания: jdy-16 (AT + namejdy-16)

5>. широковещательный интервал: 200 мс (при + advin2)

6>. Мастер раб режим: раб transparent transmission (AT + mastereno)

7>. выходной статус: Подключение или выход статуса отключения от последовательного порта (AT + enlog1)

8>. широковещательный светодиодный индикатор pin open (AT + A светодиодный 1)

7. Описание режима сна jdy-16:

Спящий режим

Инструкции

Функция Описание

Спящий режим 0

При + starteno

Режим 0: проснувшись, пользователи нуждаются в режиме сна можно контролировать при помощи команды "+ Sleep", проснуться можно под контролем pwrc pin Wake-Up.

Спящий режим 1

При + STARTEN1

Режим 1: загрузка загрузки, проснуться после подключения, отключиться автоматически в сон.

Примечание: При + режим сна недействительный 1, сон контролирует сон сам по Bluetooth-модулю.

Спящий режим 2

При + STARTEN2

Режим 2: загрузка загрузки, подключение и отключение всего сна, приложение для передачи данных в модуль последовательного порта
